Logiciel de Calcul de Structure métallique gratuite : Guide 2026

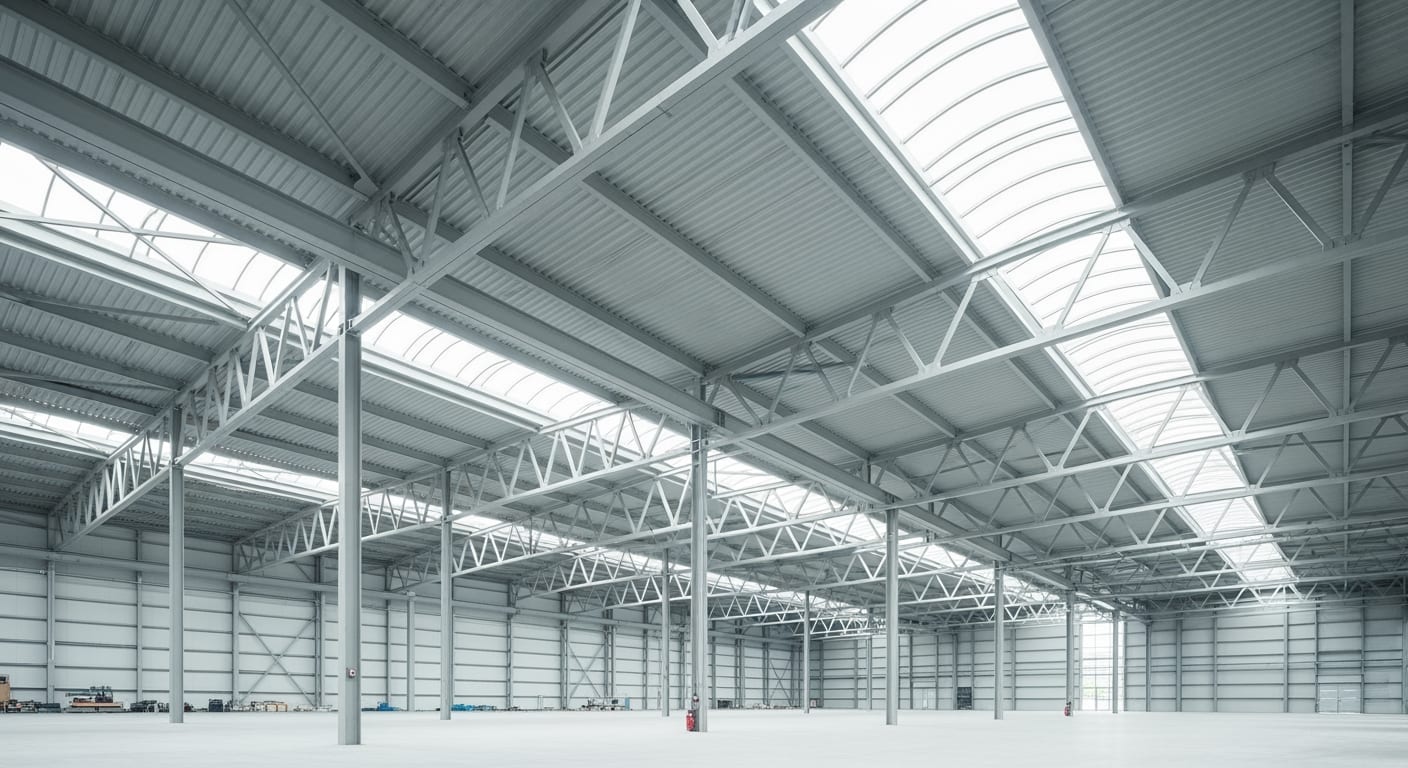

Structure métallique gratuite : Introduction & 2026 Strategic Landscape

L’accès à une structure métallique gratuite via des outils de calcul performants est devenu un axe stratégique majeur pour les bureaux d’études et les ingénieurs en 2026. Dans un contexte post-RE2020, où les réglementations environnementales (RE2025/2026) exigent une analyse de cycle de vie (ACV) de plus en plus fine, l’acier, avec sa recyclabilité quasi infinie, se positionne comme un matériau clé. La démocratisation des logiciels, même en versions limitées ou éducatives, permet de réaliser des pré-dimensionnements rapides et d’optimiser l’empreinte carbone dès les phases amont.

Cette tendance est amplifiée par l’intégration croissante du BIM et des jumeaux numériques. Un Logiciel BIM gratuit : Les Meilleures Solutions pour vos Projets (2026) permet aux PME et ingénieurs indépendants de participer à des projets complexes, en fournissant des modèles de calcul validés qui s’intègrent dans des maquettes numériques globales. L’enjeu n’est plus seulement de calculer, mais de produire une donnée structurée, exploitable et conforme aux standards d’interopérabilité (IFC 4.3).

Le paysage de 2026 valorise l’agilité et la précision. Les solutions de calcul de structure métallique gratuite ne sont plus de simples calculateurs de poutres ; ce sont des portes d’entrée vers l’ingénierie 4.0. Elles permettent de tester des hypothèses, d’itérer sur des designs, et de justifier des choix techniques avec une rigueur mathématique, tout en maîtrisant les coûts d’investissement logiciel. La capacité à générer une `note de calcul` préliminaire fiable sans licence onéreuse est un avantage compétitif décisif.

Structure métallique gratuite : Deep Technical Dive & Engineering Principles

Le dimensionnement d’une structure métallique repose sur les principes fondamentaux de la Résistance des Matériaux (RDM) et de la mécanique des solides. Un Logiciel de Calcul Structure Métallique Gratuit : Guide complet 2026 n’est efficace que s’il implémente correctement ces lois physiques pour garantir la sécurité et l’optimisation.

Physique & Mécanique Structurale : Au-delà du Clic

Au cœur de tout logiciel se trouve un solveur d’analyse par éléments finis (AEF/FEM). La structure est discrétisée en un maillage d’éléments (poutres, coques, solides) connectés par des nœuds. Le solveur résout un système d’équations matricielles massives [K]{U} = {F}, où [K] est la matrice de rigidité de la structure, {U} le vecteur des déplacements nodaux (inconnues) et {F} le vecteur des forces appliquées.

La distribution des charges est critique. On distingue les charges permanentes (G), incluant le poids propre des `profilés IPE, HEA, HEB` (densité de l’acier ≈ 7850 kg/m³), et les charges d’exploitation (Q) (personnes, mobilier, stockage). S’ajoutent les charges climatiques (Neige S, Vent W) et sismiques (E), dont la modélisation dynamique est essentielle pour les structures élancées ou situées en zones à risque. Le logiciel applique ensuite les combinaisons d’actions réglementaires à l’État Limite Ultime (ELU) et à l’État Limite de Service (ELS) selon l’Eurocode 0.

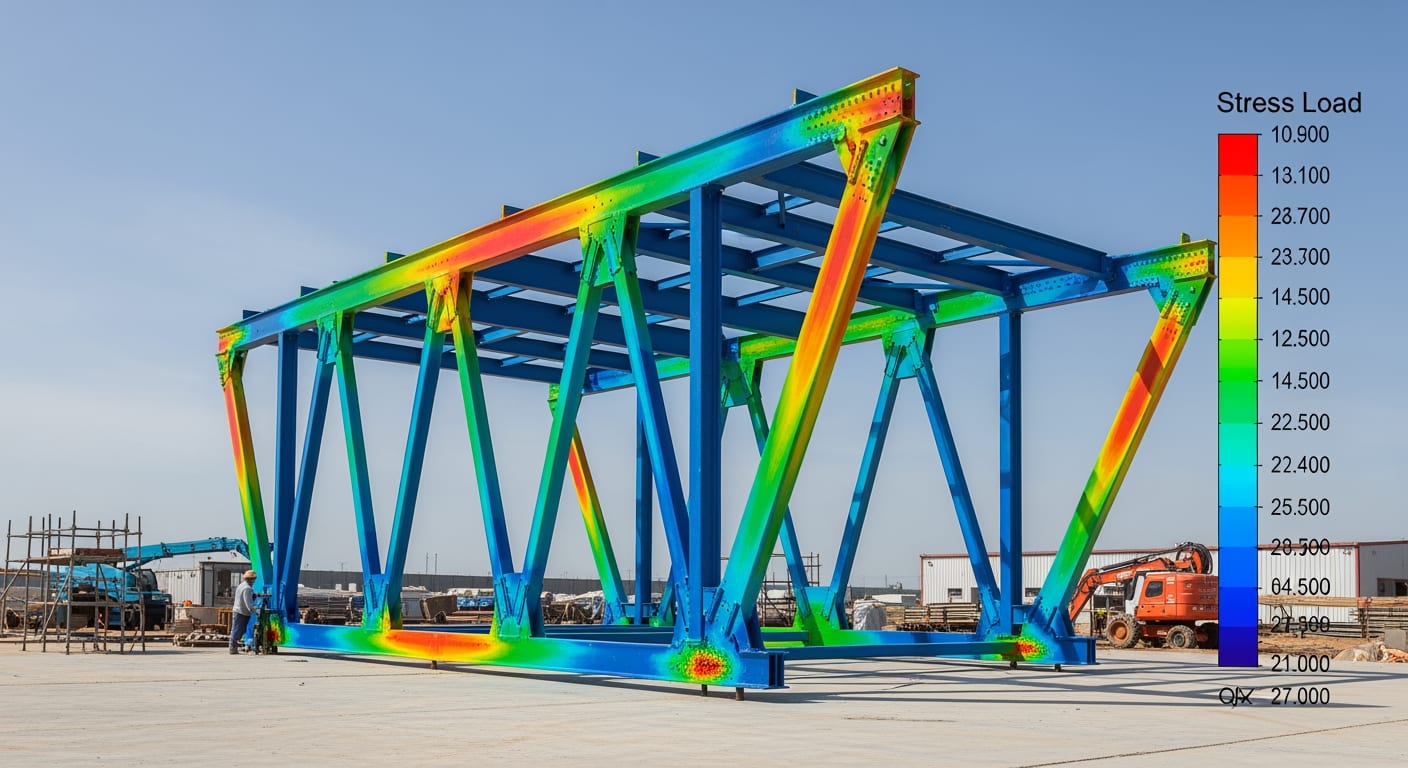

L’analyse des résultats n’est pas triviale. L’ingénieur doit interpréter les contraintes de von Mises (en MPa) et les comparer à la `limite d’élasticité` (fy) de l’acier utilisé (ex: `acier S235` avec fy = 235 MPa, `acier S355` avec fy = 355 MPa), en appliquant le `coefficient de sécurité` partiel γM0. La vérification des déformées (flèches) est tout aussi cruciale pour le confort et la durabilité de l’ouvrage (critères ELS).

Workflow Opérationnel pour Bureaux d’Études et Ingénieurs Travaux

L’utilisation d’un outil de calcul pour une structure métallique gratuite s’inscrit dans un processus rigoureux :

1. Phase Bureau d’Études (BE) – Conception :

• Modélisation 3D : Création de la géométrie de la structure, définition des sections (`profilés IPE`, etc.) et des conditions aux limites (appuis simples, encastrements, rotules).
• Chargement : Application des cas de charge (poids propre, charges surfaciques, forces ponctuelles) après une feuille calcul descente de charges : Modèle Gratuit (2026) rigoureuse.
• Analyse : Lancement du solveur pour le `dimensionnement`. Le logiciel calcule les efforts internes (N, V, M) et les déplacements pour chaque combinaison.
• Vérification & Optimisation : Le logiciel vérifie la résistance des sections, la stabilité au flambement, au déversement et au voilement selon l’Eurocode 3. L’ingénieur ajuste les profilés pour atteindre un ratio de travail optimal (proche de 100% sans le dépasser) afin de minimiser le poids et le coût.

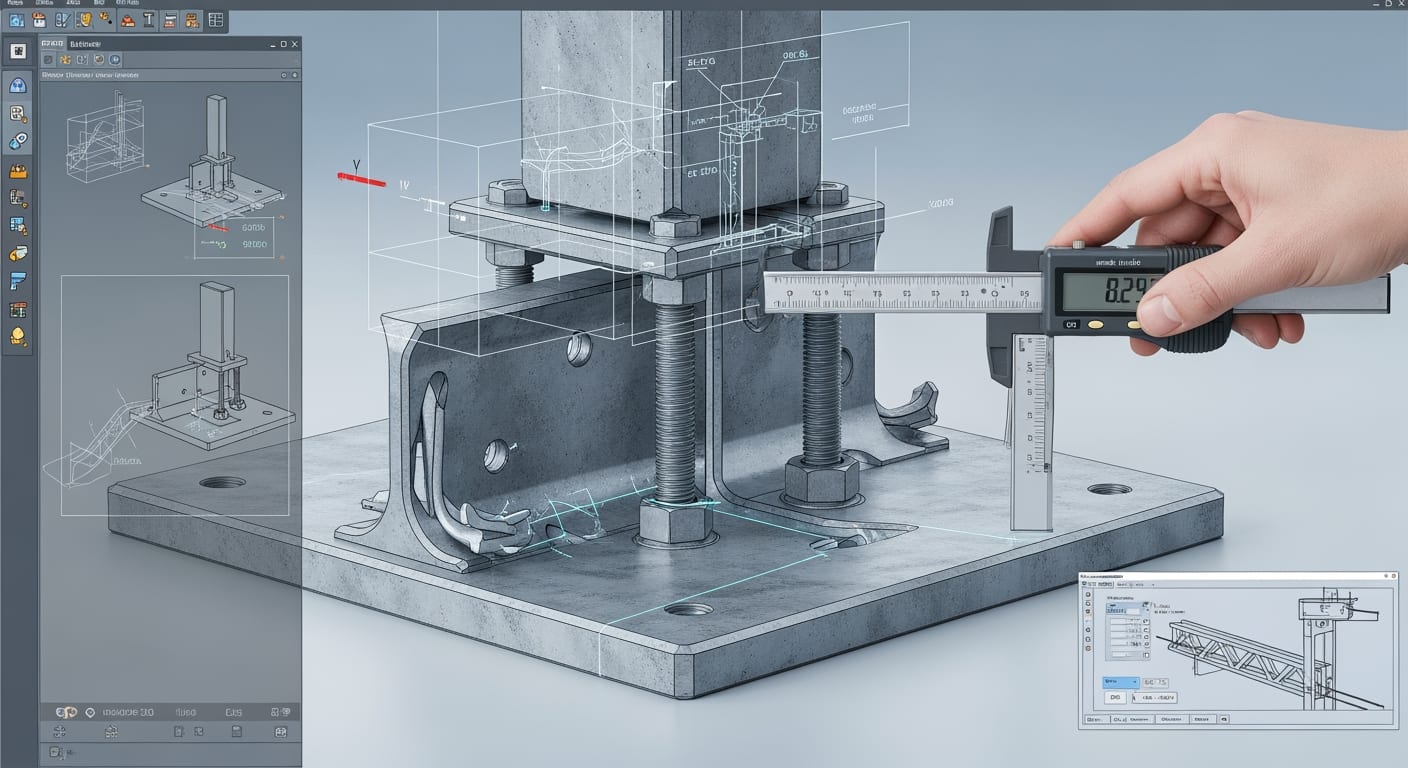

• Assemblages : Modélisation et vérification des `assemblages boulonnés` ou des `soudures`. C’est un point critique souvent simplifié dans les outils basiques.
• Livrables : Génération automatique de la `note de calcul` détaillée et export des plans vers des logiciels de DAO comme AutoCAD : Le logiciel de CAO par excellence.

2. Phase Ingénieur Travaux – Exécution :

• Réception et Contrôle : L’ingénieur travaux reçoit la `note de calcul` et les plans d’exécution. Il doit en comprendre les hypothèses clés.
• Vérification sur Site : Il s’assure de la conformité des matériaux livrés (certificats matière, marquage CE des profilés) et du respect des plans de montage.
• Suivi de la Qualité : Contrôle du serrage des boulons à la clé dynamométrique, inspection visuelle des `soudures`, et vérification de la géométrie de la structure montée (aplomb, niveaux).
• Interface avec le BE : Remontée de toute non-conformité ou difficulté d’exécution pour validation d’une solution corrective.

Ce workflow digitalisé, même avec une solution de structure métallique gratuite, améliore la traçabilité et réduit les erreurs entre la conception et la réalisation.

Structure métallique gratuite : Innovations & Brand Benchmarking

Le marché des logiciels de calcul de structure est dominé par des acteurs majeurs dont les versions éducatives ou d’essai constituent une offre de structure métallique gratuite de premier plan. En 2026, leur valeur réside moins dans le calcul brut que dans leur intégration à l’écosystème BIM et leur capacité à accélérer la productivité.

Trimble et son Écosystème Tekla

Tekla / Trimble (Modélisation de structures acier/béton) est la référence incontestée pour la modélisation détaillée (LOD 400) des structures métalliques. Sa version Tekla Campus offre un accès gratuit aux étudiants et enseignants, permettant une formation de pointe. La force de Tekla en 2026 est sa capacité à gérer l’intégralité du processus : du `dimensionnement` initial à la génération des plans de fabrication et des fichiers DSTV pour les machines à commande numérique. Sa roadmap s’oriente vers une collaboration cloud renforcée (Trimble Connect) et l’intégration de l’IA pour l’optimisation topologique et la détection de clashes prédictive, impactant directement la productivité en réduisant les reprises en atelier et sur chantier.

Autodesk et l’Interconnexion Revit-Robot

Autodesk (Logiciels AutoCAD et Revit BIM) propose une synergie puissante entre Apprenez Revit : Formation complète en architecture 3D et Robot Structural Analysis. Le modèle architectural créé sous Revit est transféré vers Robot pour l’analyse structurelle, puis les sections optimisées sont réintégrées dans la maquette BIM. Cette interopérabilité fluide est un gain de productivité majeur. La version étudiante, largement utilisée, constitue une solution de structure métallique gratuite très complète. La roadmap 2026 d’Autodesk mise sur l’automatisation via Dynamo pour la génération de structures paramétriques et sur le cloud (plateforme Forma) pour des analyses environnementales et structurelles intégrées dès l’esquisse.

CYPE et sa Spécialisation sur les Assemblages

CYPE (Logiciels de calcul de structures) se distingue par ses modules ultra-spécialisés, notamment CYPE Connect pour le calcul avancé des `assemblages boulonnés` et soudés par éléments finis. Alors que de nombreux logiciels généralistes utilisent des formules analytiques simplifiées, CYPE permet une analyse précise du comportement des platines, des soudures et des groupes de boulons. Ses versions gratuites ou d’évaluation permettent aux ingénieurs de valider des points singuliers complexes. L’impact sur la productivité est double : optimisation de la quantité d’acier dans les assemblages (souvent surdimensionnés) et réduction du risque d’erreur sur ces points critiques, qui sont une source majeure de pathologies.

Structure métallique gratuite : The « 4Génie Civil » Master Comparison Table

Le choix d’un outil de calcul pour une structure métallique gratuite dépend des objectifs : rapidité, précision, ou intégration. Ce tableau compare différentes approches pour 2026.

Structure métallique gratuite : Norms, Eurocodes & Safety Protocols

Le dimensionnement des structures métalliques est rigoureusement encadré par un corpus normatif dont la maîtrise est non négociable, même lors de l’utilisation d’un logiciel de structure métallique gratuite. La norme pivot est la série NF EN 1993, ou Eurocode 3 : « Calcul des structures en acier ».

Les Eurocodes : Le Cadre de Référence

L’Eurocode 3 (EC3) est le standard absolu. Il se décompose en plusieurs parties, les plus courantes étant :

• NF EN 1993-1-1 : Règles générales et règles pour les bâtiments. Elle définit les méthodes de calcul pour la résistance des sections (traction, compression, flexion, cisaillement) et la vérification de la stabilité des éléments (flambement, déversement).
• NF EN 1993-1-5 : Plaques planes. Essentielle pour la vérification au voilement des âmes et semelles des poutres de grande hauteur.
• NF EN 1993-1-8 : Calcul des assemblages. C’est une partie fondamentale qui régit le `dimensionnement` des `assemblages boulonnés` et des `soudures`. Elle fournit les résistances caractéristiques des boulons, des soudures et les modes de ruine à vérifier (pincement, cisaillement de bloc, etc.).

Le logiciel doit impérativement intégrer ces règles et les annexes nationales correspondantes. Une `note de calcul` issue d’un outil gratuit doit clairement référencer les articles de l’EC3 utilisés pour chaque vérification. Le recours à des organismes comme AFNOR (Normalisation française et internationale) est essentiel pour se tenir à jour.

Stratégie de Mitigation des Risques sur Chantier

La sécurité d’une structure métallique ne dépend pas seulement de la qualité du calcul, mais aussi de la rigueur de son exécution. Une stratégie de mitigation des risques doit être déployée à chaque étape.

1. Phase de Conception :

• Validation Croisée : Les calculs issus d’un logiciel gratuit, surtout pour des structures complexes, doivent être audités. Une bonne pratique est de vérifier les ordres de grandeur des résultats avec une Feuille de calcul des fondations – Guide technique ou des abaques.
• Bureau de Contrôle : La soumission de la `note de calcul` à un bureau de contrôle technique (comme Bureau Veritas (Inspection technique et VGP)) est une étape légale et sécuritaire obligatoire pour la plupart des ouvrages.

2. Phase de Fabrication en Atelier :

• Traçabilité Matière : Exiger les certificats matière 3.1 selon EN 10204 pour tous les aciers (`acier S235`, `S355`, etc.).
• Contrôle Qualité Soudage : Mettre en place un plan de contrôle des `soudures` (visuel, ressuage, magnétoscopie, ultrasons) selon la classe d’exécution (EXC1 à EXC4) définie par la norme EN 1090.

3. Phase d’Exécution sur Site :

• VGP des Engins : La Vérification Générale Périodique des engins de levage (Location Grue Mobile : Tarifs, Facteurs de Prix et Guide 2026) est impérative pour prévenir tout accident lors du montage.
• Protocole de Montage : Suivre scrupuleusement le phasage de montage défini dans les plans pour éviter toute instabilité temporaire.
• Contrôle du Serrage : Utiliser des clés dynamométriques calibrées et marquer les boulons serrés pour un contrôle visuel à 100%. Le non-respect du couple de serrage est une cause majeure de défaillance des assemblages.
• Sécurité en Hauteur : Appliquer rigoureusement la réglementation sur le travail en hauteur (R408), notamment lors de l’assemblage de la charpente.

Structure métallique gratuite : Site Manager’s Operational Checklist

Pour le Conducteur de Travaux ou le Chef de Chantier, la supervision de l’érection d’une structure métallique exige une vigilance constante. Voici les points de contrôle critiques à intégrer dans votre Suivi chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026).

• Réception des Éléments :
• Vérifier la conformité des livraisons avec le bordereau (quantité, repères des pièces).
• Contrôler l’absence de déformations ou de dommages liés au transport (flambage, coups).
• S’assurer de la présence du marquage CE sur chaque profilé.
• Vérifier la correspondance des certificats matière (nuance d’acier) avec les plans.
• Implantation et Nivellement :
• Valider le Procès-verbal d’implantation : Modèle Prêt à Télécharger (2026) des platines et des axes de files.
• Contrôler la parfaite planéité et le niveau des massifs ou supports avant la pose des poteaux.
• Vérifier la position et le diamètre des tiges d’ancrage.
• Montage et Assemblage :
• Contrôler l’aplomb des poteaux et l’alignement des poutres à chaque phase de montage.
• S’assurer que les surfaces de contact des assemblages à serrage contrôlé sont propres et non peintes.
• Vérifier le couple de serrage de 100% des boulons HR (Haute Résistance) selon les préconisations de la `note de calcul`.
• Inspecter visuellement la qualité des soudures réalisées sur site (continuité, absence de caniveaux ou de criques).
• Stabilité Provisoire et Sécurité :
• S’assurer que les contreventements provisoires sont en place et efficaces avant de libérer l’engin de levage.
• Délimiter et sécuriser la zone d’évolution de la grue et de déchargement des camions.
• Vérifier la conformité et la stabilité des échafaudages et des plateformes de travail.
• Contrôler le port des EPI spécifiques (harnais, longes) pour tout travail en hauteur.
• Finalisation et Documentation :
• Effectuer un contrôle géométrique final de la structure (diagonales, niveaux).
• Rédiger un Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026) documentant les opérations de montage et les contrôles effectués.
• Préparer le dossier de réception des travaux incluant les fiches de contrôle qualité.

Structure métallique gratuite : Advanced Engineering FAQ (Non-Repetitive Mode)

Comment modéliser l’effet du vent sur une structure asymétrique dans un logiciel gratuit sans analyse CFD ?

On utilise des coefficients de pression (Cp) issus de l’Eurocode 1 partie 1-4. Pour chaque surface, on applique une pression ou dépression (p = q_p * C_p) perpendiculaire à la face. La difficulté réside dans la définition des zones (A, B, C, etc.) sur la géométrie complexe, ce qui exige une interprétation manuelle rigoureuse des abaques normatifs.

Un logiciel gratuit peut-il simuler la rupture progressive d’un assemblage par cisaillement de bloc ?

Non, en général. Les logiciels gratuits effectuent des analyses élastiques linéaires et vérifient les résistances selon des formules analytiques de l’EC3-1-8. La simulation de la rupture progressive (non-linéarité matérielle et géométrique) requiert des solveurs avancés (type Abaqus, LS-DYNA) qui ne sont pas disponibles dans une offre de structure métallique gratuite.

Comment prendre en compte le fluage d’un assemblage boulonné précontraint dans le temps ?

Le fluage (perte de précontrainte) n’est pas directement modélisable dans les outils standards. Il est géré forfaitairement par les normes en imposant des procédures de serrage strictes (ex: méthode combinée couple + rotation) et en spécifiant des états de surface adéquats pour garantir un coefficient de frottement stable dans le temps. C’est un enjeu de mise en œuvre.

Peut-on utiliser un script Python pour valider la résistance au feu d’un poteau acier selon l’EC3-1-2 ?

Oui, c’est possible mais complexe. Le script devrait implémenter l’évolution de la température dans la section (modèle thermique) puis la réduction des propriétés mécaniques de l’acier (limite d’élasticité, module de Young) avec la température. Enfin, il faudrait recalculer la résistance au flambement du poteau à chaque pas de temps jusqu’à atteindre la ruine.

Comment un outil gratuit gère-t-il l’interaction sol-structure pour des fondations sur pieux métalliques ?

La plupart des outils gratuits ne le font pas. L’approche consiste à modéliser le sol par des appuis élastiques (ressorts). L’ingénieur doit calculer manuellement la raideur de ces ressorts (en kN/m ou kNm/rad) à partir des données du rapport géotechnique (module pressiométrique, etc.), puis les implémenter comme conditions aux limites dans son modèle de structure métallique gratuite.
