Covadis : logiciel de topographie et VRD, téléchargement et guide 2027

1. Qu’est-ce que Covadis et à qui s’adresse ce logiciel ?

Ce logiciel est une solution de conception pour les géomètres-topographes, les bureaux d’études VRD, les entreprises de travaux publics, les services techniques de collectivités et les projeteurs d’infrastructure. Son intérêt principal est de relier les données relevées sur le terrain à un dessin géoréférencé, puis aux études de terrassement, de voirie et de réseaux.

Contrairement à un simple logiciel de dessin 2D, cette solution offre des objets métiers et des outils orientés infrastructure. Il facilite la production de plans, de profils, de métrés et d’exports pour la coordination. Il reste toutefois nécessaire de contrôler les hypothèses et les données d’entrée : le logiciel ne certifie pas à lui seul la stabilité géotechnique d’un talus ou la conformité complète d’un ouvrage.

Pour découvrir également l’usage du produit en topographie, consultez notre article Covadis, logiciel de conception topographique professionnel.

Pourquoi le logiciel occupe une place importante dans les études VRD

Sur un projet de lotissement ou de voirie, le dessinateur doit faire dialoguer des données qui ne sont pas toujours produites par les mêmes intervenants : points de levé GNSS, carnet de station totale, fond cadastral, plans de concessionnaires, rapport de sol et documents d’implantation. Le principal intérêt d’un environnement de conception spécialisé est de relier ces informations à une même géométrie de référence. Une altitude modifiée sur le terrain doit pouvoir être repérée dans le modèle avant de modifier le niveau d’une chaussée, l’écoulement d’un caniveau ou la couverture d’une canalisation.

Le terme CAO/DAO désigne ici deux usages complémentaires. La DAO sert à produire des plans lisibles, cotés et imprimables ; la CAO permet aussi de construire des objets de projet, de les modifier et d’en extraire des informations. Avec un logiciel métier dédié aux infrastructures, les profils, les sections, les surfaces et les quantités peuvent ainsi être recalculés à partir des mêmes hypothèses géométriques. Cela ne dispense jamais de vérifier les données de départ ou les versions diffusées aux entreprises.

Quels professionnels utilisent cet environnement ?

Le géomètre-topographe prépare les levés, les coordonnées et les implantations. Le projeteur VRD conçoit les voiries, les plateformes, les terrassements et les réseaux. Le bureau d’études compare des variantes, quantifie les ouvrages et établit les plans. Enfin, l’équipe de chantier contrôle les altitudes et les métrés à l’exécution. Chaque métier n’emploie pas les mêmes modules : un projet d’assainissement ne mobilise pas nécessairement les outils de conception ferroviaire ou de carrefours complexes.

2. Fonctionnalités du logiciel : topographie, MNT, terrassement et VRD

Les fonctions essentielles peuvent se regrouper selon les étapes du projet. Cette distinction aide à choisir une formation spécialisée et à comprendre les livrables attendus.

Le module complémentaire AutoPISTE est consacré à la conception routière et autoroutière. GeoRail cible les projets ferroviaires. Il est donc utile de vérifier le périmètre de licence pour ne pas confondre le logiciel de base avec l’ensemble des modules complémentaires.

De l’acquisition terrain au modèle numérique de terrain

La première étape sérieuse consiste à inspecter le semis de points. Un fichier peut être correctement importé et contenir malgré tout une erreur de repère, une confusion entre mètres et millimètres, des altitudes locales mélangées à des altitudes officielles ou des points codés dans la mauvaise catégorie. Avant de produire un modèle numérique de terrain (MNT), il faut donc contrôler la projection, la référence altimétrique, la date du levé, les limites de prestation et les points singuliers : sommets de talus, bords de chaussée, fossés, murs et ruptures de pente.

Une surface triangulée de type TIN relie les points de levé par des triangles. Son rendu peut sembler régulier tout en traversant artificiellement une bordure ou un fossé si les lignes de rupture n’ont pas été prises en compte. Les triangles très allongés dans des zones non levées doivent également attirer l’attention. Le bon réflexe est de confronter la surface et ses courbes de niveau au carnet topographique et aux observations de terrain, puis de documenter les zones où l’interpolation reste incertaine.

Voirie : axe en plan, profil en long et profils en travers

Pour une chaussée, la vue en plan décrit le tracé horizontal, tandis que le profil en long décrit l’évolution des altitudes sur l’axe. Les profils en travers donnent, à chaque section choisie, la composition de la plateforme : chaussée, accotements, trottoirs, fossés, couches et talus selon le projet. Le projeteur suit notamment les rayons, les pentes longitudinales, les dévers, les raccordements, les points bas et la continuité des écoulements. Une géométrie conforme sur le seul axe ne garantit pas qu’un caniveau ou un bord de chaussée dispose d’une pente suffisante.

Sur les opérations urbaines, un même secteur peut combiner plusieurs plateformes, un giratoire et des accès privés. Le paramétrage de profils types peut faciliter le travail mais exige une vérification particulière aux transitions : croisement de deux voies, raccord de trottoir, changement de dévers, entrée charretière ou présence d’un ouvrage de franchissement.

Réseaux : distinguer AEP, EU, EP et réseaux secs

Les réseaux d’eau potable (AEP), d’eaux usées (EU) et d’eaux pluviales (EP) répondent à des logiques différentes. Les réseaux gravitaires imposent une analyse des fils d’eau, des pentes, des profondeurs et des croisements ; un réseau sous pression exige d’autres vérifications hydrauliques et de résistance. Les réseaux secs ajoutent les fourreaux, câbles, chambres, ouvrages et règles de voisinage. Dans les trois cas, la modélisation géométrique constitue une base de coordination et non une certification automatique du dimensionnement hydraulique, électrique ou mécanique.

3. Versions 2026 et 2027 : laquelle choisir ?

Covadis 2027 est annoncé comme disponible par Sogelink. Cette évolution enrichit notamment la modélisation des réseaux secs (électricité, éclairage public, télécommunications), l’accès aux données cartographiques via Sogelink Connect, la synthèse de réseaux avec Uniplan et les échanges BIM. Les améliorations et modules utilisables dépendent de la licence et de l’environnement installés.

Une personne qui cherche « télécharger Covadis 17 », « Covadis 18.2 » ou « Covadis download 2026 » doit d’abord vérifier trois points : la version du logiciel, la compatibilité AutoCAD et les droits de licence. Une version plus récente n’est pas automatiquement la meilleure option si le bureau d’études utilise d’anciens gabarits ou des projets à maintenir.

Ce que change réellement l’édition 2027

Selon la communication officielle de Sogelink publiée en juin 2026, cette version apporte une modélisation enrichie des réseaux d’énergie et de télécommunication, avec leurs éléments linéaires et ponctuels, et une représentation en deux et trois dimensions. L’éditeur annonce également un parcours d’import cartographique connecté à Sogelink Connect, permettant de récupérer certaines couches territoriales, ainsi que l’intégration d’Uniplan pour la synthèse des réseaux disponibles dans son écosystème.

Le mode rubans complète les menus traditionnels afin d’accéder plus rapidement aux commandes. Une déclinaison internationale en anglais est également proposée, avec ses propres conditions d’installation. Les améliorations d’AutoPISTE et de GeoRail ciblent notamment le travail sur les profils types et la présentation de certains livrables. Ces évolutions sont documentées par l’éditeur ; leur utilisation concrète dépend de la configuration installée, des services souscrits et des droits d’accès.

Faut-il remplacer immédiatement une ancienne version ?

Pas nécessairement. Une équipe qui exploite un projet déjà engagé doit examiner la continuité des fichiers, les licences, la formation des opérateurs et l’homogénéité du parc de postes. Une migration mérite d’être testée sur une copie d’un projet représentatif : ouverture du DWG, régénération du MNT, profils, éditions de plans, exports et impressions. Les catalogues, chartes graphiques et gabarits personnalisés doivent faire partie du test. Conserver une copie archivée du projet et de ses livrables avant changement de version évite bien des difficultés de traçabilité.

4. Compatibilité avec AutoCAD : configuration et prérequis

Cet outil s’appuie sur le moteur AutoCAD. Il ne faut donc pas présumer que n’importe quelle combinaison de versions sera prise en charge. L’éditeur indique que l’édition 2027 fonctionne avec des versions récentes d’AutoCAD ; la matrice exacte de compatibilité est à consulter dans la documentation client.

Avant l’installation, contrôler la version et la langue d’AutoCAD, l’édition du logiciel, les autorisations de licence, la configuration Windows, l’espace disque et la compatibilité des modules achetés. Selon Sogelink, l’édition internationale 2027 requiert AutoCAD en anglais.

Pour comprendre le rôle de l’environnement de dessin, lire notre guide AutoCAD. Pour un environnement de formation, la démonstration d’une commande ne garantit pas sa présence dans tous les packages ou anciennes éditions.

Vérifications préalables à l’installation

Il faut distinguer la version d’AutoCAD, sa langue, la configuration matérielle et la configuration de la licence. La page produit indique une prise en charge des versions récentes d’AutoCAD, sans constituer à elle seule un tableau de compatibilité détaillé pour chaque combinaison. Pour installer une configuration professionnelle, consultez donc le guide de démarrage de la version exacte sur l’espace client de l’éditeur. La version internationale de l’édition 2027 nécessite un AutoCAD en anglais ; elle s’installe séparément de la version française.

Sur les grands projets, la mémoire vive et les ressources graphiques deviennent sensibles lorsque le dessin contient plusieurs surfaces triangulées, orthophotos, xrefs et réseaux détaillés. La gestion du poids des fichiers passe aussi par une bonne discipline de données : séparer les références volumineuses, purger les éléments superflus sur copies de travail, organiser les calques et convenir d’un protocole d’archivage. Un matériel puissant ne corrige pas une structure de fichiers mal maîtrisée.

Gérer les fichiers DWG et les échanges entre équipes

Conservez le fichier source ainsi que les exports remis au client. Avant de déplacer un projet, identifiez les références externes, chemins d’images, bibliothèques et styles indispensables. Pour échanger avec d’autres plateformes, un export LandXML ou IFC peut convenir selon la nature des objets et le besoin de coordination, mais il faut systématiquement contrôler le résultat réimporté. Les entités métier spécifiques ne se convertissent pas toujours en objets équivalents chez le destinataire.

5. Covadis Download : comment télécharger et obtenir le logiciel légalement ?

Différence entre téléchargement du logiciel et téléchargement d’une formation

Les fichiers de cours mis à disposition sur 4Génie Civil constituent des ressources pédagogiques : vidéos, documents ou exercices suivant le contenu réel du dossier. Ils ne sont pas des installateurs officiels et ne doivent pas être présentés comme une licence du programme. Pour l’application et les droits d’utilisation, la voie de référence reste la page de Sogelink et le circuit commercial ou client qu’elle indique.

Si vous recherchez une ancienne édition pour ouvrir un projet historique, expliquez au support quelle génération de dessin est concernée et quelle version d’AutoCAD fonctionne sur votre poste. Installer au hasard un exécutable présenté comme « portable », « crack » ou « activation à vie » expose à des problèmes de sécurité, de compatibilité et de droits. L’absence d’une page de téléchargement public direct n’autorise pas à considérer un miroir inconnu comme une source officielle.

Après réception de l’installation

Faites un test minimal dans un fichier vierge : lancement du module, contrôle des menus, ouverture d’un dessin exemple autorisé, lecture de points, création d’une petite surface, impression et export. Pour une installation d’entreprise, vérifiez les droits des utilisateurs et la sauvegarde des paramètres avant de déployer sur tous les postes. Ce protocole de recette prend peu de place dans un planning, mais évite d’apprendre le jour de la remise des plans qu’un pilote ou une extension ne fonctionne pas.

6. Exemple de projet VRD : du levé topographique aux plans d’exécution

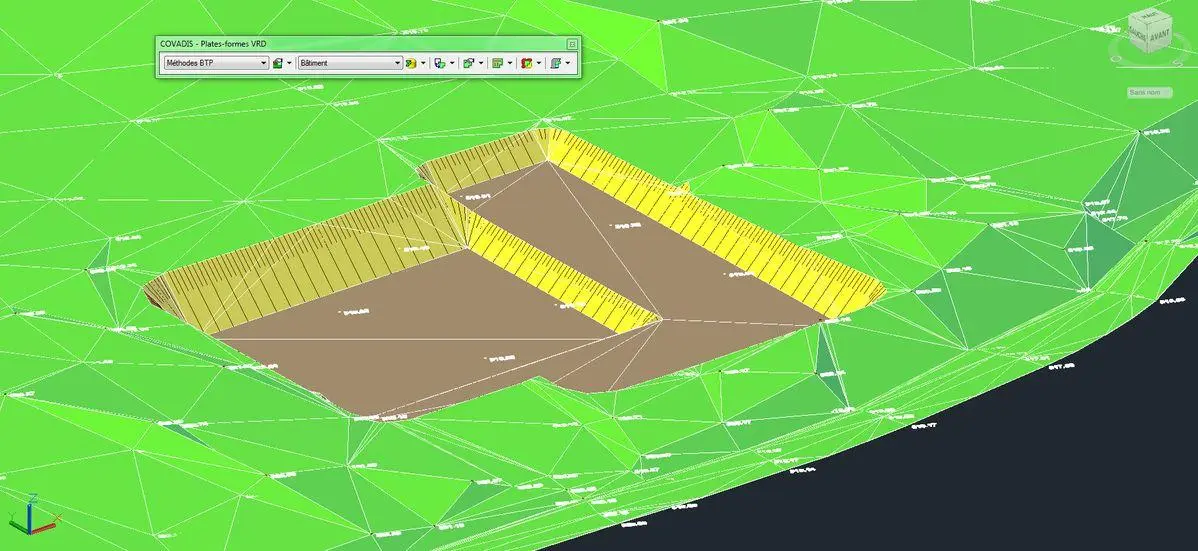

Considérons l’aménagement d’une plateforme avec voirie d’accès, réseaux enterrés et ouvrages de collecte des eaux pluviales. L’objectif n’est pas de décrire une suite universelle de boutons, mais de montrer la logique professionnelle des contrôles et livrables.

Pour approfondir les études de voirie et réseaux, consulter notre formation VRD, ainsi que le guide de métré de terrassement.

Cas d’étude commenté : une petite voirie de desserte avec réseaux

Imaginons l’aménagement d’une voie de desserte dans un lotissement. Les éléments à livrer sont un plan d’implantation, le profil en long, les profils en travers, une estimation des déblais/remblais et un plan de coordination des réseaux. L’objectif n’est pas de produire un projet exécutable à partir de quelques chiffres arbitraires : il est de montrer l’enchaînement de décisions qui doit exister derrière une maquette.

Préparation. L’équipe reçoit un nuage de points ou un semis topographique et des plans fonciers. Elle vérifie la concordance du repère, les limites d’emprise et les altitudes des points de raccordement au réseau existant. Une zone sans levé suffisamment dense est identifiée comme une incertitude ; on ne la comble pas silencieusement avec une surface interpolée et supposée exacte.

Surface existante. Après filtrage des points, les lignes de rupture sont ajoutées pour distinguer chaussée, bordures et fossés. Les courbes de niveau sont examinées à différentes échelles. Les points bas naturels indiquent où l’eau peut s’accumuler. Il convient de vérifier que la surface a bien le bon périmètre : un triangle formé hors emprise peut gonfler artificiellement des cubatures.

Conception altimétrique. Plusieurs profils de projet sont étudiés. Le raccord à la rue existante, les seuils des parcelles et les croisements de réseaux peuvent imposer des contraintes contradictoires. Le projeteur ajuste les pentes et dévers, calcule les terrassements et fait vérifier les écoulements par le spécialiste concerné.

Réseaux. Les fils d’eau d’EU et d’EP, les couvertures, les regards et les croisements sont représentés sur des profils appropriés. L’AEP et les autres réseaux sont coordonnés selon leur nature et les prescriptions du maître d’ouvrage. Une canalisation modélisée à une altitude plausible peut néanmoins être incompatible avec les profondeurs minimales ou l’ouvrage existant : seule la revue technique permet de lever ce point.

Livraison. L’ensemble comprend les plans avec indices, date, système de coordonnées et repères d’altimétrie ; les métrés sont accompagnés de leurs hypothèses. Les plans transmis au chantier doivent avoir un statut clair, par exemple « pour visa » ou « bon pour exécution », selon l’organisation contractuelle. Cette précaution vaut autant que la précision du tracé.

7. Covadis vs Civil 3D : quelles différences pour les projets VRD ?

Covadis et Autodesk Civil 3D sont deux solutions de conception d’infrastructures reposant sur l’environnement AutoCAD, mais leurs modules, commandes et workflows ne sont pas interchangeables.

Il n’existe pas de gagnant universel : le choix dépend du cahier des charges, de la pratique du bureau d’études et de la maîtrise des procédures qualité. Comparer les deux logiciels sur un même petit projet est plus pertinent que d’utiliser des taux de productivité non sourcés.

Comparer des flux de travail, pas des slogans

Le bon critère de comparaison entre outils est le travail réellement réalisé par l’équipe. Pour une mission de topographie et de réseaux urbains centrée sur des livrables DWG, l’intégration directe à AutoCAD peut présenter un intérêt opérationnel. Pour des projets organisés autour d’objets Civil 3D, de corridors et de références de données, une équipe peut privilégier les workflows natifs de cette solution. Aucun tableau général ne prouve qu’un logiciel soit systématiquement plus précis ou plus rapide qu’un autre.

Un test comparatif honnête mobilise les mêmes fichiers sources et les mêmes livrables attendus. On peut ainsi mesurer le temps de préparation, le nombre de conversions nécessaires, la qualité des plans exportés, la traçabilité des changements et les reprises manuelles. Il faut inclure dans le bilan le coût de formation et l’habitude des utilisateurs, sans inventer un pourcentage de productivité universel. La meilleure solution est celle que l’équipe maîtrise et que ses partenaires peuvent exploiter sans perte d’information essentielle.

Cas particulier du guidage des engins

Certains systèmes de guidage de terrassement acceptent des modèles issus des outils de conception, après conversion vers un format supporté par le constructeur et son dispositif. Ce n’est pas une connexion automatique entre tous les engins et le fichier DAO. Le fichier remis à l’opérateur doit être identifié par une révision et un système de coordonnées ; la géométrie transférée doit être contrôlée sur des points de référence terrain. Toute nouvelle version du projet doit suivre la procédure d’autorisation de mise à jour prévue sur le chantier.

8. Modules complémentaires : AutoPISTE, GeoRail et réseaux

Cette comparaison repose sur les usages annoncés par l’éditeur ; les fonctionnalités exactes, la distribution et la compatibilité peuvent évoluer. Pour voir des exemples de conception linéaire, consulter notre guide de projet linéaire Covadis.

AutoPISTE : étude des routes et des carrefours

Pour les tracés routiers complexes, AutoPISTE est présenté par l’éditeur comme un complément spécialisé : axes en plan, profils en long, profils en travers, carrefours, giratoires et épures de giration. Les calculs de géométrie peuvent accompagner la production des pièces de projet, mais un giratoire ne se valide pas uniquement en regardant son plan. Il faut examiner les gabarits des véhicules retenus, les raccordements, la visibilité, les cheminements piétons et les références de conception applicables au projet.

GeoRail : ne pas confondre voirie et voie ferrée

GeoRail vise les infrastructures ferroviaires, du tramway à des projets plus étendus. Le principe de profilage et de géoréférencement peut sembler proche de celui de la route, mais les paramètres et livrables propres à la voie imposent des méthodes spécialisées. Les évolutions 2027 annoncées touchent notamment certains imports topographiques, profils types et annotations. Les besoins du projet doivent déterminer si ce module complémentaire est utile.

Synthèse des réseaux existants

Lors de la coordination des réseaux, il faut distinguer les données fournies par les gestionnaires, les investigations complémentaires réalisées sur place et la maquette utilisée en conception. Un plan de synthèse facilite la préparation, mais son contenu ne doit pas être interprété comme la preuve que chaque ouvrage enterré est positionné avec une précision uniforme. Les procédures de consultation des concessionnaires et de détection éventuelle restent à appliquer selon le territoire et le type de travaux.

9. Calcul des cubatures, géotechnique et conformité : les contrôles à ne pas oublier

Un modèle numérique précis n’est pas une justification géotechnique. Le logiciel fournit des géométries et des données de projet ; le choix des pentes de talus, la stabilité des plateformes et les pressions de fondation doivent être validés dans le cadre des études et normes réellement applicables.

Contrôler la cohérence de la surface et des volumes

Vérifier les limites de calcul, les trous de triangulation, les lignes de rupture et le décalage entre MNT initial et projet. Les cubatures sont sensibles aux hypothèses de surface, aux limites de terrassement et aux épaisseurs définies.

Éviter les tolérances universelles

Ne pas imposer sans référence des seuils généraux comme « 2 cm », « 5 cm » ou « 10 % » à tous les chantiers. Les tolérances doivent être déterminées par les plans approuvés, le cahier des charges, les normes applicables et les contrôles prévus au marché.

Vérifier les interfaces

Les niveaux et réseaux de VRD doivent être coordonnés avec les fondations, les ouvrages de soutènement, le drainage et les installations de chantier. Pour les talus et ouvrages de sol, consulter les règles géotechniques retenues, dont l’Eurocode 7 lorsque pertinent, et le guide de lecture du rapport géotechnique G2.

Pourquoi les cubatures nécessitent une méthode de contrôle

Le volume calculé entre un terrain existant et une surface projetée dépend du périmètre commun, de la représentation des ruptures de pente et des conventions de calcul. Une seule courbe de niveau mal raccordée peut produire un volume aberrant, surtout près d’un talus ou d’un ouvrage enterré. Avant d’utiliser les métrés pour un marché, demandez : quel levé sert de référence ? quelles limites ont été retenues ? comment les couches de chaussée sont-elles traitées ? quelles zones sont exclues ?

Les cubatures géométriques ne correspondent pas automatiquement aux volumes transportés. Selon le matériau et la méthode, le foisonnement, le compactage, les pertes, le tri et la réutilisation changent les quantités logistiques. Les coefficients adoptés doivent provenir des études, essais et dispositions contractuelles, plutôt que d’une valeur unique appliquée à tous les sols.

Articulation avec la géotechnique

Une surface 3D définit une géométrie. Elle ne fournit pas, à elle seule, la cohésion du sol, l’angle de frottement, la nappe ou la résistance au cisaillement. Pour un talus important, les analyses de stabilité et les conditions hydrogéologiques doivent être confiées à la spécialité compétente avec les données du rapport de reconnaissance. La même prudence vaut pour la création d’une plateforme de grue : le nivellement et la portance sont deux sujets différents. Les charges transmises par les stabilisateurs et les conditions de sol exigent une étude spécifique.

Le lien avec les Eurocodes doit être exposé correctement : le référentiel de calcul géotechnique peut intervenir pour justifier les ouvrages concernés, alors que le logiciel de topographie n’effectue pas automatiquement toutes les vérifications normatives. Pour les projets hors d’Europe, utiliser les exigences contractuelles et réglementaires locales plutôt que de transposer sans examen une annexe nationale étrangère.

Contrôle des interfaces : fondations, tranchées et ouvrages existants

Dans l’article d’origine, une petite variation de pente était présentée comme entraînant un pourcentage précis d’augmentation de poussée sur un mur de soutènement. Cette relation n’est pas générale : la poussée dépend de la géométrie, du remblai, du drainage, des actions et du modèle géotechnique. La bonne démarche consiste à transmettre au bureau compétent la géométrie actualisée et les hypothèses, puis à comparer les résultats de calcul documentés.

À proximité d’une fondation, une tranchée peut affecter la stabilité de l’excavation et les contraintes du terrain. La maquette facilite le repérage des croisements et des distances, mais ne remplace ni la reconnaissance des réseaux ni l’analyse des travaux provisoires. Il faut identifier les profondeurs, les pentes de fouille, les protections et le phasage de chantier.

10. Exemple de cubatures : comprendre un calcul sans inventer la précision

Pour comprendre la logique de base, prenons une petite plateforme fictive de 20 m × 15 m, soit 300 m². Supposons que les deux surfaces soient horizontales, parallèles et séparées partout de 0,40 m. Le volume géométrique théorique entre elles est alors V = S × h = 300 × 0,40 = 120 m³. Ce cas simplifié sert uniquement à vérifier les unités et l’ordre de grandeur.

Sur un vrai terrain, la différence d’altitude change d’un point à l’autre. Le modèle est découpé en surfaces élémentaires ; le volume total résulte de la somme de contributions calculées sur l’emprise commune de deux surfaces. Selon la méthode et les données disponibles, les volumes peuvent être calculés par différence de MNT, par sections ou par d’autres procédures documentées. Les résultats ne sont pas nécessairement identiques si les triangulations, périmètres ou interpolations diffèrent.

Supposons, à titre pédagogique, que le métré géométrique d’un projet donne 450 m³ de déblai et 360 m³ de remblai compacté. On ne peut pas conclure que les 90 m³ restants constituent automatiquement un excédent à évacuer. Il faut connaître les qualités de sol, le compactage, les pertes et les éventuelles importations. Ce raisonnement explique pourquoi les volumes produits par la CAO doivent être mis en relation avec l’étude géotechnique et le plan de gestion des matériaux.

11. Méthodologie de contrôle qualité : du bureau d’études au chantier

Contrôle n°1 — Documenter les données sources

Avant l’étude, créer une fiche d’entrée mentionnant l’auteur du levé, les dates, le système de coordonnées, l’altimétrie, la précision annoncée de l’acquisition et ses limites. Identifier les documents fonciers et les plans de réseaux disponibles. Toute hypothèse qui ne provient pas directement du levé doit être reconnaissable dans le dossier.

Contrôle n°2 — Valider les modèles et scénarios

Après génération du MNT, comparer les points particuliers et plusieurs coupes représentatives aux observations terrain. Vérifier les lignes de rupture, les trous de données et les limites de surface. Pour une étude routière, vérifier la continuité de l’axe, du profil en long, des profils en travers, des raccordements et du drainage. Le contrôle peut comprendre une revue par une deuxième personne lorsque la criticité du projet le justifie.

Contrôle n°3 — Vérifier les échanges BIM et DAO

Dans un environnement multi-logiciels, comparer le dessin source et les livrables exportés : orientation, altitudes, unités, identifiants d’objets et attributs nécessaires. Un transfert réussi sans message d’erreur n’est pas une preuve de conservation complète de l’information. Les décisions de coordination entre VRD, bâtiment et réseaux doivent être consignées dans le circuit documentaire.

Contrôle n°4 — Préparer la phase d’exécution

Les plans diffusés comportent des indices et un statut clair. Le responsable de chantier doit connaître les zones d’incertitude, les points à implanter en priorité et les ouvrages à faire contrôler avant remblai. Les points de contrôle sont adaptés au marché ; un même seuil d’écart ne convient pas à la chaussée, à l’écoulement d’une canalisation et à un massif de fondation.

Contrôle n°5 — Consolider les écarts et les récolements

Les différences entre conception et réalité sont documentées dans les relevés et fiches de non-conformité éventuelles. Si une modification affecte le projet, sa validation précède la diffusion d’un nouvel indice. En fin d’opération, les plans de récolement, les quantités retenues et les références doivent rester accessibles pour la maintenance ou les travaux ultérieurs.

12. Covadis, LandXML, IFC et BIM : jusqu’où va l’interopérabilité ?

Les projets d’infrastructures réunissent fréquemment plusieurs logiciels. Un géomètre peut travailler sur les données de levé, un projeteur sur une maquette de voirie, un BET hydraulique sur les réseaux et un coordinateur sur la synthèse. Le rôle des échanges est de transmettre une information exploitable sans perdre les références spatiales, les versions ou les caractéristiques nécessaires aux vérifications.

Le format DWG est utile pour les plans et échanges de dessin, tandis que LandXML est couramment employé pour certaines données de terrain et d’infrastructure. IFC vise les échanges d’information structurée dans un processus BIM ; selon les versions et les objets, son interprétation par le destinataire doit être testée. Aucun format n’assure à lui seul que des attributs propriétaires seront reproduits intégralement.

Et le BIM 4D ou 5D ?

La dimension 4D associe les éléments d’une maquette à un planning ; la 5D y rattache généralement des informations économiques. Une surface de terrassement issue du logiciel peut devenir une référence pour un phasage ou un quantitatif, mais il faut d’abord définir une décomposition des ouvrages, des identifiants stables et un circuit de mise à jour. Un export brut ne transforme pas automatiquement un fichier de projet en maquette de gestion du temps et des coûts.

Pour une coordination efficace, définir le format, les données indispensables, l’auteur de chaque export, le système de coordonnées, la fréquence de mise à jour et les tests de reprise. Les équipes peuvent documenter ces échanges dans une convention BIM ou un protocole projet adapté. Une maquette visuellement convaincante peut être inutilisable au chantier si l’altitude ou l’indice de révision est absent.

13. Checklist : vérifier les plans VRD avant les travaux

Une grille à utiliser avant, pendant et après les terrassements

Avant démarrage : récupérer les plans approuvés et le dernier levé ; contrôler les repères planimétriques et altimétriques, les unités et les références externes. Vérifier que l’entreprise n’a pas reçu une ancienne version DWG via messagerie. Le procès-verbal d’implantation et les visas servent à tracer la décision, selon les procédures retenues.

Pendant les travaux : confronter périodiquement la plateforme réalisée au projet. La fréquence dépend du risque, du rythme des terrassements et des exigences du marché. Aux points critiques — fond de forme, entrée de collecteur, regard ou raccord de chaussée — prévoir un contrôle avant recouvrement ou bétonnage. Une tolérance de deux ou cinq centimètres ne peut être déclarée applicable sans connaître l’ouvrage et la prescription technique.

Après intervention : conserver les relevés contradictoires éventuels, les quantités métrées avec leurs limites, les constats d’écart, les demandes de modification et les plans tels que construits. La valeur juridique d’un document dépend aussi de son auteur, de sa date, de sa validation et des dispositions contractuelles ; un fichier exporté depuis le logiciel n’est pas automatiquement un document de réception.

14. FAQ : téléchargement, licence et installation

Peut-on obtenir un logiciel Covadis entièrement gratuit ?

Il s’agit d’un produit professionnel soumis aux conditions commerciales de son éditeur. Les modalités éventuelles d’évaluation, de démonstration ou d’accès pédagogique doivent être confirmées auprès de Sogelink. Les supports de formation disponibles sur d’autres sites ne constituent pas une licence.

Le logiciel remplace-t-il un ingénieur géotechnicien ?

Non. Il permet de préparer et d’exploiter des informations géométriques. La stabilité d’un talus, la capacité portante d’une plateforme et la justification d’un soutènement reposent sur d’autres données et vérifications techniques.

Peut-on exporter des résultats pour une maquette BIM ?

La gamme propose des échanges BIM et des formats tels que LandXML ou IFC selon les objets et modules concernés. La pertinence de l’export dépend du niveau d’information attendu et de la capacité du logiciel destinataire à interpréter les objets. Un contrôle après import reste indispensable.

Un modèle 3D suffit-il pour calculer les terrassements contractuels ?

Pas à lui seul. Le volume calculé doit être associé aux surfaces de référence, à un périmètre, à une méthode et aux conventions de métré prévues au marché. Les volumes à transporter et à mettre en dépôt peuvent différer des volumes géométriques.

15. Sources et documentation

Documentation officielle : Sogelink — Covadis et nouveautés 2027 et Autodesk — Civil 3D. Les descriptions techniques sont à contrôler à la date d’achat ou de mise à jour de votre environnement.

Les captures et illustrations de cet article ne doivent pas être assimilées à un tutoriel d’installation ni à une confirmation de versions compatibles. Les procédures exactes sont celles du fournisseur et de vos documents contractuels.

Pour les nouveautés 2027 et leur date de publication, voir Sogelink — Découvrez Covadis 2027 (26 juin 2026). Pour les objets et fonctions du logiciel concurrent mentionné en comparaison, consulter la documentation Autodesk Civil 3D.
