Tableau de Dosage de Béton et Mortier : Le Guide Pratique (PDF) (Guide 2026)
tableau de dosage de béton et mortier : Introduction & Paysage Stratégique 2026
Le tableau de dosage de béton et mortier est l’outil fondamental de tout projet de génie civil, transcendant sa simple nature de guide de formulation pour devenir un pilier de la performance structurelle, de la durabilité et de la rentabilité. En 2026, son rôle est amplifié par les impératifs de la décarbonation et l’intégration des technologies numériques. L’industrie du BTP, confrontée à une pression réglementaire et sociétale croissante, ne peut plus se contenter de dosages empiriques. Chaque mètre cube de béton doit être optimisé non seulement pour sa résistance à la compression, mais aussi pour son empreinte carbone.
L’ère du jumeau numérique et du BIM de niveau 3 transforme la manière dont nous utilisons ces données. Le tableau de dosage n’est plus un document statique ; il devient une base de données dynamique intégrée dans des plateformes comme Autodesk Revit ou Tekla Structures. Cette intégration permet une traçabilité totale, de la formulation en laboratoire jusqu’à la mise en œuvre sur site, monitorée par des capteurs IoT. L’objectif est de corréler la formulation théorique avec la performance in-situ réelle, ajustant les paramètres pour optimiser le Suivi chantier : L’outil Ultime pour Gérer Vos Projets de Construction.
La tendance vers le `béton bas carbone` impose une révision profonde des formulations traditionnelles. L’utilisation massive de liants cimentaires supplémentaires (SCM) comme le laitier de haut fourneau (GGBS) ou les cendres volantes modifie la rhéologie et la cinétique d’hydratation. Le tableau de dosage de béton et mortier de 2026 doit donc intégrer ces nouveaux constituants, en fournissant des ratios précis pour atteindre la `résistance caractéristique` requise tout en minimisant l’impact environnemental. C’est une approche data-driven, essentielle pour des projets complexes comme ceux observés dans le BTP au Maroc : Développement et opportunités.
tableau de dosage de béton et mortier : Plongée Technique & Principes d’Ingénierie
La maîtrise du dosage du béton repose sur une compréhension fine des interactions physico-chimiques entre ses constituants. Loin d’être une simple recette, la formulation est une science des matériaux visant à obtenir un composite aux propriétés mécaniques et de durabilité prédéfinies, conformément à l’Eurocode 2.
La Physique derrière la Résistance : Du Rapport E/C à la Microstructure
Le paramètre le plus critique est le rapport Eau/Ciment (E/C). La loi d’Abrams (1918) a établi une relation inversement proportionnelle entre ce rapport et la `résistance à la compression`. Un excès d’eau, non nécessaire à la réaction d’hydratation du ciment, crée un réseau de pores capillaires après évaporation. Cette porosité accrue diminue la compacité du matériau, réduit la résistance mécanique et augmente la perméabilité, ouvrant la voie aux agents agressifs (chlorures, sulfates) et compromettant la `durabilité`.
L’optimisation de la granulométrie est le second pilier. L’objectif est de réaliser un squelette granulaire le plus dense possible, où les vides laissés par les plus gros granulats (gravier) sont comblés par les plus petits (sable), et ainsi de suite. Cette approche, théorisée par les courbes de Fuller et Bolomey, minimise la quantité de pâte de ciment nécessaire pour remplir les vides et enrober les granulats. Une `granulométrie` bien étalée réduit le besoin en eau, diminue le `retrait` et améliore la pompabilité. Le choix du Dmax (diamètre du plus gros granulat) est crucial et doit être corrélé à l’espacement des armatures, un point clé de la Fiche de Contrôle de Ferraillage : Guide Complet.
Le Workflow de l’Ingénieur Structure : De la Spécification à la Validation
Le processus de définition d’un béton n’est pas linéaire mais itératif. Il commence par l’analyse des contraintes de l’ouvrage, gérée via un logiciel de calcul de structure.
1. Définition des Performances (Cahier des Charges) : L’Ingénieur en Structure spécifie la classe de résistance (ex: C30/37), la classe d’exposition (ex: XC4, XD2) selon la norme NF EN 206, la classe de consistance (ex: S3) et le Dmax.
2. Formulation Théorique (Méthode Dreux-Gorisse) : À partir de ces exigences, une première formulation est calculée. Cette méthode permet d’estimer les quantités de ciment, eau, sable et gravier pour obtenir 1 m³ de béton. Par exemple, pour un Dosage béton 350 kg avec mélange sable et gravier, on ajuste les proportions pour atteindre la `résistance caractéristique` visée.
3. Épreuves de Convenance en Laboratoire : La formulation théorique est testée en laboratoire. Des gâchées d’essai sont réalisées pour vérifier l’ouvrabilité (test au cône d’Abrams), la masse volumique et confectionner des éprouvettes. Ces éprouvettes sont ensuite écrasées à 7 et 28 jours pour valider l’atteinte de la `résistance à la compression` (fck).
4. Ajustements et Introduction d’Adjuvants : Si les performances ne sont pas atteintes, la formule est ajustée. C’est ici que les `adjuvants` (plastifiants, superplastifiants, accélérateurs) jouent un rôle clé. Ils permettent de réduire le rapport E/C tout en maintenant une excellente `ouvrabilité`, une problématique souvent gérée avec des outils de planification et suivi de chantier avec Excel: Outil gratuit.
5. Validation et Fiche Technique : Une fois la formule validée, une fiche technique est émise. Elle servira de référence pour la production en centrale à béton et pour les contrôles sur chantier. Ce document est un élément central du Rapport journalier de chantier : Simplifiez vos suivis.
Ce processus rigoureux garantit que le matériau mis en œuvre possède les propriétés exactes requises par le calcul de structure, incluant la prise en compte des coefficients de sécurité et de la `limite d’élasticité` des aciers. C’est la base de la conception des structures en béton : fondamentaux et meilleures pratiques.
tableau de dosage de béton et mortier : Innovations & Benchmarking des Acteurs (Horizon 2026)
Le secteur du BTP évolue vers une industrialisation 4.0, où la donnée est reine. Les leaders du marché ne se contentent plus de fournir des matériaux ou des équipements ; ils proposent des écosystèmes intégrés qui optimisent chaque étape du processus de construction. Le tableau de dosage de béton et mortier est au cœur de cette transformation.
L’Intelligence des Adjuvants et des Liants
Des entreprises comme Saint-Gobain (via ses filiales Chryso et GCP) sont à la pointe de l’innovation en chimie de la construction. Leurs `adjuvants` de nouvelle génération, dotés de technologies brevetées, permettent de repousser les limites du béton. On parle de superplastifiants à maintien d’ouvrabilité prolongé, cruciaux pour les chantiers urbains denses, ou d’inhibiteurs de corrosion intégrés directement dans le mix. Pour les bétons bas carbone, ils développent des activateurs spécifiques pour les laitiers et autres SCM, garantissant une montée en résistance à jeune âge comparable à celle des ciments traditionnels. Cette expertise est fondamentale pour la construction durable : Le Guide Ultime des Matériaux 2026.
L’Automatisation et l’IoT dans la Production
Les fabricants d’équipements comme Liebherr (Grues et engins de terrassement) et Sany Global intègrent massivement l’IoT dans leurs centrales à béton. Les systèmes de pesage sont précis au kilogramme près et les sondes d’humidité mesurent en temps réel la teneur en eau des granulats, ajustant automatiquement la quantité d’eau de gâchage pour maintenir un rapport E/C constant. Ces données sont transmises sans fil au logiciel de planning de chantier, assurant une traçabilité infaillible et facilitant la rédaction de documents comme le Procès-verbal type de compte rendu de réunion.
De même, les engins de chantier de marques comme Caterpillar (Engins de chantier et terrassement) ou Volvo CE (Équipements de construction Volvo) sont équipés de systèmes télématiques avancés. La logistique des camions-toupies est optimisée par GPS pour minimiser les temps d’attente sur site, un facteur critique pour la qualité du béton. La gestion de flotte devient une science exacte, pilotée par des algorithmes. Cette optimisation logistique est un enjeu majeur, notamment pour la location de matériel BTP comme les grues Potain (Grues à tour).
La Modélisation et la Simulation Numérique
Les logiciels de Bentley Systems ou Dassault Systèmes permettent de simuler le comportement du béton avant même sa production. En entrant les paramètres du tableau de dosage de béton et mortier dans un modèle numérique, les ingénieurs peuvent prédire le dégagement de chaleur (risque de fissuration thermique), le développement de la résistance, le `retrait` et le `fluage`. Cette approche prédictive, couplée à une formation BIM, permet d’anticiper les problèmes et d’optimiser la formulation pour des conditions de site spécifiques.
tableau de dosage de béton et mortier : Le Tableau de Comparaison Maître de 4Génie Civil
Ce tableau met en perspective l’évolution des formulations de béton pour un élément structurel courant (poteau en zone urbaine), en comparant une approche standard à une approche optimisée pour 2026, axée sur la performance et la durabilité.
| Paramètres Techniques | Unité | Performance Standard (C25/30) | Performance 2026 (Béton Bas Carbone C35/45) | Impact ROI & Technique |
|---|---|---|---|---|
| Classe de Résistance | – | C25/30 | C35/45 | Réduction des sections de poteaux (~15%), gain de surface utile, augmentation de la valeur locative. |
| Dosage Ciment (CEM I 52,5 N) | kg/m³ | 350 | 220 | Réduction de l’empreinte carbone et de la dépendance à un seul matériau. |
| Dosage SCM (Laitier/GGBS) | kg/m³ | 0 | 150 | Réduction de l’empreinte carbone de ~40%, amélioration de la durabilité (résistance aux sulfates/chlorures). |
| Rapport Efficace E/(C+k*SCM) | – | 0.55 | 0.42 | Augmentation de la compacité, réduction de la porosité, durabilité accrue, `résistance caractéristique` plus élevée. |
| Adjuvant (Superplastifiant) | L/m³ | 1.5 | 3.5 (Haut réducteur d’eau) | Permet un E/C très bas avec une `ouvrabilité` S4/S5, facilitant la mise en place dans des coffrages denses. |
| Empreinte Carbone | kg CO2e/m³ | ~320 | ~180 | Conformité avec les futures réglementations (RE2028/RE2031), valorisation de l’actif immobilier (label bas carbone). |
| Coût Matériaux | €/m³ | ~95 € | ~105 € | Surcoût initial (+10%) compensé par le gain de surface, la durabilité et la valeur marketing de l’ouvrage. |
tableau de dosage de béton et mortier : Normes, Eurocodes & Protocoles de Sécurité
La formulation et la mise en œuvre du béton sont strictement encadrées par un corpus normatif visant à garantir la sécurité des personnes et la pérennité des ouvrages. L’ingénieur et le chef de chantier doivent maîtriser ces référentiels pour assurer la conformité de leurs projets.
Les Référentiels Incontournables : NF EN 206 et Eurocode 2
La norme NF EN 206 est la pierre angulaire de la spécification du béton. Elle définit les classes d’exposition environnementale (de XC1 pour un béton à l’abri de l’humidité à XA3 pour un environnement chimiquement très agressif). Pour chaque classe, elle impose des exigences prescriptives : teneur minimale en liant, rapport E/C maximal, et parfois type de ciment. Le respect de ces règles est non-négociable pour garantir la `durabilité` de la structure face à la corrosion des armatures, aux cycles de gel-dégel ou aux attaques chimiques.
L’Eurocode 2 (NF EN 1992-1-1), quant à lui, est la norme de calcul de structure béton. Il définit les modèles de calcul pour le dimensionnement des éléments (poutres, poteaux, dalles) à l’État Limite Ultime (ELU) et à l’État Limite de Service (ELS). La `résistance caractéristique` du béton (fck), directement issue du tableau de dosage de béton et mortier, est une donnée d’entrée fondamentale pour ces calculs. Une non-conformité sur le dosage peut invalider l’ensemble des hypothèses de calcul et compromettre la stabilité de l’ouvrage.
Stratégie de Maîtrise des Risques sur Chantier
Un plan de contrôle qualité (PAQ) rigoureux est essentiel pour mitiger les risques liés au béton. Ce plan doit être intégré au planning suivi de chantier Excel gratuit et s’articuler en trois phases :
1. Contrôles Amont (Avant le coulage) :
- Vérification de la conformité des fiches techniques du béton livré par rapport aux spécifications du CCTP.
- Contrôle des certificats des matériaux (granulats, ciment) et de l’étalonnage de la centrale à béton.
- Inspection du coffrage et du ferraillage via une Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger et une fiche de contrôle ferraillage.
2. Contrôles d’Exécution (Pendant le coulage) :
- Réalisation systématique d’essais de consistance (slump test) à l’arrivée de chaque camion-toupie pour vérifier l’ouvrabilité.
- Prélèvement d’éprouvettes cylindriques ou cubiques selon une fréquence définie par la norme (ex: par 50 m³ ou par jour de coulage).
- Surveillance des conditions de mise en œuvre : hauteur de chute, vibration, absence de ségrégation. Ces points sont détaillés dans la Fiche de Contrôle Bétonnage : Modèle Prêt à Télécharger.
3. Contrôles Aval (Après le coulage) :
- Vérification de la mise en place et du maintien des opérations de cure (hydratation continue du béton).

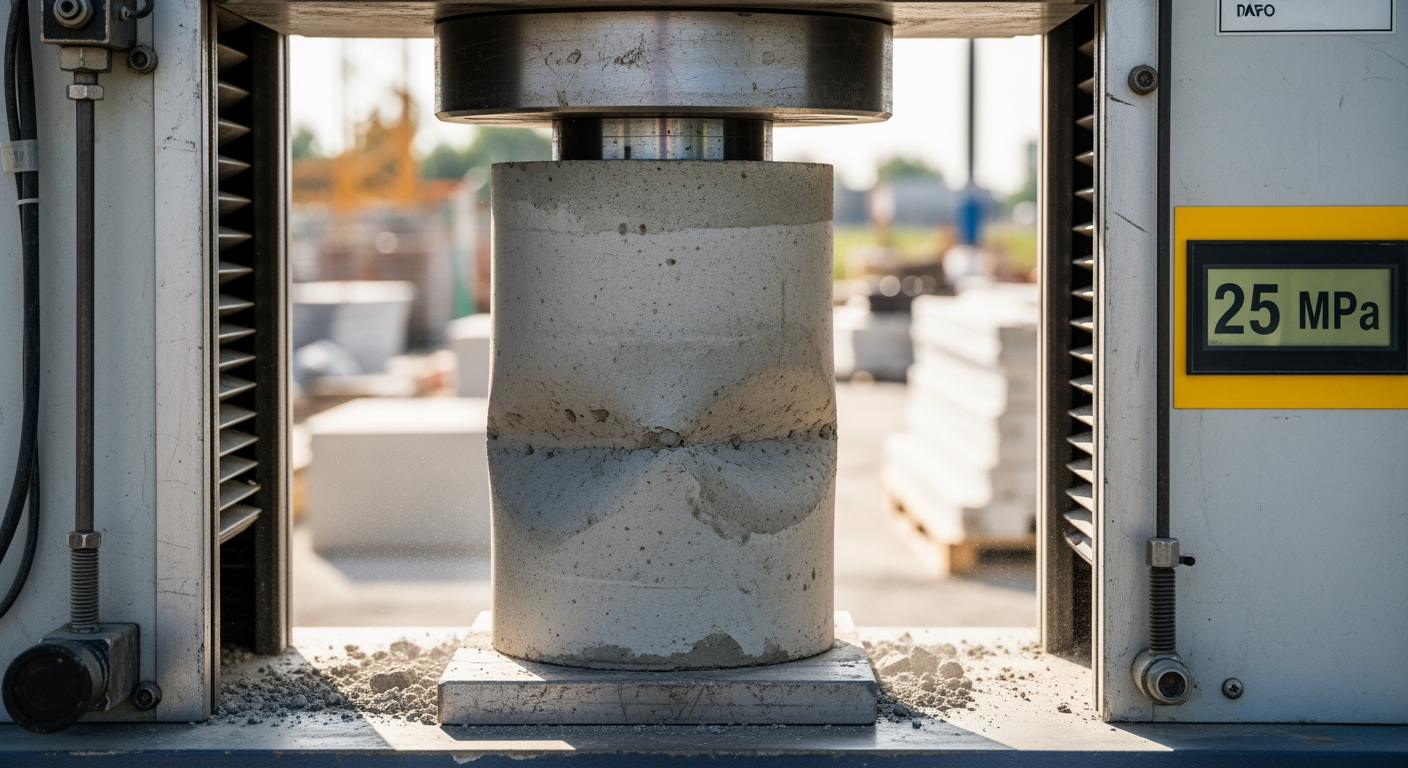

- Réalisation des essais de compression sur les éprouvettes à 7 et 28 jours par un laboratoire accrédité.
- En cas de doute, possibilité de recourir à des essais non destructifs (scléromètre, ultrasons) ou destructifs (carottage) sur la structure elle-même.
Le respect de ce protocole, validé par des organismes de contrôle comme Bureau Veritas, est la meilleure assurance contre les pathologies du béton et les litiges futurs.
tableau de dosage de béton et mortier : Checklist Opérationnelle du Chef de Chantier
| Voici les points de contrôle critiques à vérifier pour garantir la qualité d’une opération de bétonnage, de la préparation à la finalisation. Cet outil est un complément indispensable à l’Application Excel pour le Suivi de Chantier BTP | Solution Efficace et Fiable. |
- Phase de Préparation (J-1) :
- Valider la commande de béton : vérifier la classe de résistance, la classe d’exposition, la consistance (slump) et le Dmax.
- Confirmer le planning de livraison avec la centrale pour assurer une cadence de coulage continue.
- Inspecter la propreté et l’étanchéité des coffrages ; vérifier l’application de l’huile de décoffrage.
- Réaliser le contrôle final du ferraillage (quantité, positionnement, enrobage) et signer le Procès-Verbal de Démarrage de la tâche.
- Préparer le matériel de test : cône d’Abrams, plaque, tige de piquage, thermomètre, moules à éprouvettes.
- Vérifier l’état et la disponibilité des équipements de vibration (aiguilles vibrantes) et de cure.
- Phase de Coulage (Jour J) :
- À l’arrivée du premier camion, vérifier la conformité du bon de livraison avec la commande.
- Noter l’heure de départ de la centrale et l’heure d’arrivée sur site (ne pas dépasser 90 minutes).
- Effectuer un slump test sur le premier camion et à une fréquence définie (ex: tous les 3 camions).
- Interdire formellement tout ajout d’eau dans la toupie sur le chantier.
- Prélever les éprouvettes témoins en respectant la procédure normée (NF EN 12350-1).
- Superviser la mise en œuvre : hauteur de chute limitée (< 1m), vibration systématique et homogène, sans excès.
- Assurer la coordination avec l’opérateur de la pompe à béton ou le grutier (Potain MCT 205).
- Phase de Finition et de Protection (J+1) :
- Dès la fin de la prise, démarrer les opérations de cure : pulvérisation d’un produit de cure ou maintien d’une surface humide (bâches, arrosage).
- Protéger le béton frais contre le soleil, le vent, la pluie et le gel.
- Identifier et stocker les éprouvettes dans des conditions normalisées en attendant leur enlèvement par le laboratoire.
- Planifier le décoffrage en respectant les délais minimaux définis par l’étude d’exécution, qui dépendent de la `résistance` obtenue.
- Documenter toutes les opérations, y compris les non-conformités, dans le tableau de suivi de chantier Excel.
Le respect scrupuleux de cette checklist est la garantie d’une structure conforme aux attentes et d’une maîtrise parfaite du processus constructif, en s’appuyant sur un tableau de dosage de béton et mortier.
❓ FAQ : tableau de dosage de béton et mortier
Comment les Liants Cimentaires Supplémentaires (SCM) influencent-ils la formulation et la performance du béton ?
- En résumé : Les SCM, comme le laitier de haut-fourneau (GGBS) ou les cendres volantes, réduisent l’empreinte carbone et améliorent la durabilité à long terme, mais modifient la cinétique d’hydratation, ce qui exige un ajustement de la cure et une potentielle baisse de la résistance à très jeune âge. Techniquement, les SCM remplacent une partie du clinker, le composant le plus énergivore du ciment.
- Cette substitution a un double effet.
- Premièrement, elle diminue l’impact environnemental (un taux de substitution de 50% par du GGBS peut réduire l’empreinte CO2 de 40-50%).
- Deuxièmement, les SCM possèdent des propriétés pouzzolaniques ou hydrauliques latentes.
- Leurs réactions chimiques sont plus lentes que celles du ciment Portland, ce qui conduit à un dégagement de chaleur plus faible et plus étalé (réduisant le risque de fissuration thermique dans les pièces massives) et à une montée en résistance initiale plus lente.
- Cependant, à long terme (après 56 ou 90 jours), la microstructure du béton est plus dense et moins perméable, offrant une meilleure résistance aux attaques chimiques (chlorures, sulfates).
- L’ingénieur doit donc adapter le tableau de dosage de béton et mortier en utilisant un rapport E/(Liant total) et potentiellement un adjuvant accélérateur si des résistances à court terme sont requises pour le décoffrage.
Quelle est la justification technique derrière le choix du Dmax (diamètre maximal des granulats) ?
- En résumé : Le Dmax est un compromis entre l’optimisation de la compacité du squelette granulaire et les contraintes géométriques de l’élément à bétonner, notamment l’espacement des armatures et l’épaisseur de l’enrobage. D’un point de vue de la science des matériaux, un Dmax plus élevé permet de réduire la surface spécifique des granulats à enrober, diminuant ainsi le besoin en pâte de ciment (et donc en eau et en ciment) pour une `ouvrabilité` donnée.
- Cela conduit à un béton plus économique, avec moins de `retrait` et une meilleure stabilité dimensionnelle.
- Cependant, d’un point de vue structurel et pratique, le Dmax est limité par des règles géométriques strictes définies dans l’Eurocode 2.
- Il doit être inférieur à 1/4 de la plus petite dimension de l’élément, à l’espacement minimal entre les armatures moins 5 mm, et à l’épaisseur de l’enrobage.
- Le non-respect de ces règles entraînerait des risques de ségrégation et la création de nids de gravier (zones sans mortier), compromettant l’adhérence acier-béton et la protection des armatures contre la corrosion.
- Le choix du Dmax est donc une décision d’ingénierie critique, documentée dans la fiche technique chantier.
Comment prévenir le risque d’alcali-réaction (ASR) dès l’étape de la formulation du béton ?
- En résumé : La prévention de l’alcali-réaction, une réaction expansive destructrice, passe par le contrôle des trois facteurs déclenchants : l’humidité, les alcalins et la silice réactive, principalement via le choix judicieux des constituants du béton. L’Alkali-Silica Reaction (ASR) est une réaction chimique entre les ions alcalins (sodium, potassium) présents dans la solution interstitielle du béton et certaines formes de silice amorphe contenues dans les granulats.
- Cette réaction forme un gel expansif qui, en présence d’humidité, gonfle et provoque des microfissurations internes, menant à une dégradation progressive de la structure.
- La stratégie de prévention, définie dans des guides techniques comme le fascicule FD P18-542, consiste à agir sur la formulation.
- La première option est d’utiliser des granulats non-réactifs, validés par des essais pétrographiques et de performance.
- Si ce n’est pas possible, il faut limiter la teneur en alcalins du béton en utilisant des ciments à faible teneur en alcalins (CEM NA) ou en incorporant des SCM (laitier, cendres volantes) qui piègent une partie des alcalins.
- L’utilisation d’adjuvants à base de sels de lithium est une autre solution, plus coûteuse, qui inhibe la formation du gel expansif.
- Cette analyse préventive est cruciale, surtout pour les ouvrages d’art et les fondations, où une Interprétation d’un Rapport de Sol Géotechnique (Mission G2) peut révéler la présence d’humidité permanente.
Comment un jumeau numérique peut-il prédire la résistance in-situ du béton en temps réel ?
- En résumé : Le jumeau numérique utilise des capteurs de température intégrés au béton et des modèles de maturité pour calculer en temps réel le développement de la résistance, permettant une optimisation du planning de décoffrage et une assurance qualité accrue. La méthode traditionnelle d’attendre 28 jours pour connaître la résistance d’éprouvettes conservées en laboratoire ne reflète pas la réalité du chantier.
- La température in-situ, influencée par la chaleur d’hydratation et les conditions climatiques, accélère ou ralentit la prise.
- Le jumeau numérique, alimenté par des logiciels comme ceux d’Autodesk, intègre les données de capteurs sans fil placés dans le béton avant coulage.
- Ces capteurs mesurent l’historique thermique de la structure.
- En appliquant une fonction de maturité (ex: Arrhenius), qui corrèle le temps et la température à un âge équivalent à une température de référence (20°C), le modèle calcule la `résistance à la compression` en temps réel.
- Cela permet au chef de chantier de savoir précisément quand la résistance requise pour le décoffrage ou la mise en tension est atteinte, réduisant les cycles de construction de plusieurs jours.
- C’est une application directe du BIM pour le suivi de chantier.
Quelles sont les différences fondamentales dans la formulation d’un Béton Autoplaçant (BAP) par rapport à un béton traditionnel ?
- En résumé : La formulation d’un BAP vise à obtenir une rhéologie fluide et stable, en agissant sur la fraction pâteuse et la granulométrie, et en utilisant des superplastifiants de dernière génération, là où un béton traditionnel se concentre principalement sur la résistance et une ouvrabilité basique. Un béton vibré conventionnel a une `rhéologie` simple, définie par sa consistance (slump).
- Un Béton Autoplaçant (BAP ou SCC en anglais) est un matériau bien plus complexe, défini par trois propriétés : la capacité d’écoulement (étalement au slump-flow), la capacité à passer entre les armatures (essai à la boîte en L) et la résistance à la ségrégation.
- Pour atteindre cet équilibre, la formulation est radicalement différente.
- Le volume de pâte (ciment + eau + additions fines < 0,125 mm) est augmenté (typiquement 330-400 L/m³) pour lubrifier les granulats.
- La `granulométrie` est optimisée pour réduire les frottements intergranulaires, et un agent de viscosité (VMA) est souvent ajouté pour garantir la cohésion et éviter la ségrégation.
- L’élément clé est l’utilisation massive de superplastifiants polycarboxylates, qui confèrent une fluidité exceptionnelle avec un faible rapport E/C.
- Le tableau de dosage de béton et mortier pour un BAP est donc une science de l’équilibre `rhéologique` avant d’être une science de la résistance.
📥 Ressources : tableau de dosage de béton et mortier
