Radier épaissi et chapiteau de radier : dimensionnement, ferraillage et mise en œuvre
Dans les ouvrages hospitaliers, les immeubles de grande hauteur et les structures fortement chargées, le radier général constitue une fondation superficielle continue. Mais les efforts transmis par les poteaux, les voiles et les noyaux ne sont pas uniformément répartis. Un radier épaissi, parfois désigné localement par le terme chapiteau de radier, permet d’augmenter la hauteur résistante uniquement dans certaines zones critiques.
Ce guide présente les différences entre radier uniforme et radier épaissi, les principes du dimensionnement, le ferraillage des chapiteaux, les étapes de mise en œuvre et une grille de contrôle avant bétonnage. Un exemple de plans d’exécution anonymisé illustre les repères de chapiteaux, les détails de ferraillage et les précautions de lecture.
1. Qu’est-ce qu’un radier épaissi ? Définition et géométries
Un radier général épaissi est une fondation superficielle continue en béton armé dont la hauteur varie localement. Les renforts sont placés sous des poteaux particulièrement sollicités, au droit de voiles ou de noyaux, ou encore dans des zones où la flexion, le cisaillement et la rigidité demandent une section plus importante.
On distingue la surépaisseur inférieure, obtenue par excavation locale et permettant souvent de maintenir un niveau supérieur constant, et la surépaisseur supérieure, à coordonner avec l’architecture, les réseaux et les altimétries. Les raccordements peuvent être verticaux ou inclinés, selon le plan d’exécution.
2. Chapiteau de radier : définition, rôle et différences
Dans certains plans de coffrage, le terme chapiteau de radier désigne une surépaisseur disposée autour de la jonction poteau-radier. Son usage n’est pas entièrement uniforme dans les dossiers de chantier. On peut également rencontrer « épaississement local », « renfort de radier » ou « massif épaissi ».
Le radier épaissi décrit la technique générale de variation d’épaisseur ; le chapiteau peut identifier une zone particulière, souvent associée à un appui. Un renfort sous voile, plus allongé, peut avoir une géométrie et des sollicitations distinctes. Seuls le plan de coffrage, ses coupes et la note de calcul permettent d’interpréter précisément les termes utilisés. Pour comparer avec une autre configuration de fondation, consultez notre étude sur la semelle filante sous trois poteaux.
| Disposition | Description | Vigilance |
|---|---|---|
| Radier uniforme | Épaisseur constante sur la surface | Vérifications locales du poinçonnement indispensables |
| Radier épaissi vers le bas | Sous-face localement abaissée | Terrassement, niveaux et façonnage d’armatures |
| Chapiteau sous poteau | Renforcement concentré à la liaison poteau-radier | Poinçonnement, ancrages et périmètres de contrôle |
| Épaississement sous voile | Renfort souvent linéaire | Cisaillement et flexion le long de la liaison |
3. Pourquoi épaissir un radier sous un poteau ?
3.1. Poinçonnement d’un radier épaissi sous poteau
Le poinçonnement du radier est une rupture locale par cisaillement bidirectionnel susceptible de se développer autour d’une charge concentrée. Une plus grande hauteur utile d peut contribuer à augmenter la résistance, mais la vérification porte aussi sur la géométrie, les moments transmis, les limites de la zone épaissie et la réaction du terrain.
Dans le cadre de la première génération de l’Eurocode 2, une écriture pédagogique courante de la sollicitation est :
Lecture simple : VEd,red représente l’effort net transmis au périmètre étudié après prise en compte des réactions de sol admises par la méthode ; β ajuste l’effet des moments et de l’excentricité ; u est la longueur du contour vérifié et d la hauteur utile. Le choix de ce contour et les vérifications de résistance exigent la note de calcul.
où u est le périmètre de contrôle effectivement examiné, d la hauteur utile, β un facteur tenant compte notamment de l’excentricité, et VEd,red l’effort net déterminé en tenant compte, suivant la méthode applicable, des réactions du sol à l’intérieur de ce périmètre. Cette expression n’est pas un calcul complet de dimensionnement.
3.2. Résistance à la flexion et au cisaillement
Dans un radier épaissi, la surépaisseur fournit une hauteur utile supplémentaire pour disposer les armatures et résister aux sollicitations calculées. Les moments résultent du fonctionnement global du radier sous les charges descendantes et les réactions du sol. L’épaississement ne permet pas d’affirmer, sans comparaison de dimensionnement, qu’il faudra moins d’acier.
3.3. Rigidité locale
Pour une section homogène non fissurée de largeur constante, l’inertie géométrique en flexion suit l’expression :
Cette relation montre l’importance de l’épaisseur h sur la rigidité géométrique. Toutefois, le béton armé fissuré, la raideur du sol et la continuité de la fondation conduisent à une redistribution des efforts qui doit être étudiée à l’échelle de l’ouvrage.
4. Répartition des charges : radier épaissi et interaction avec le sol
Un chapiteau ne « répartit » pas à lui seul toute la charge du poteau sur son emprise géométrique. Le radier travaille comme un ensemble continu ; la pression de contact sol-radier dépend de la rigidité globale de la fondation, des charges, du sol, des conditions de contact et des éventuels tassements différentiels.
Les études doivent articuler le dimensionnement géotechnique (portance, tassements, sous-pressions et soulèvement) et le dimensionnement structural (flexion, cisaillement, poinçonnement, fissuration et armatures). L’Eurocode 7 peut faire partie du référentiel géotechnique retenu par le projet.
Pour approfondir les outils de calcul, voir notre feuille de calcul des fondations et les ressources de calcul des fondations superficielles et profondes.
5. Comment lire les détails des chapiteaux de radier ?
Les illustrations suivantes présentent trois détails de chapiteaux de radier désignés DETAIL CHAPITEAU _ CH-01, DETAIL CHAPITEAU _ CH-02 et DETAIL CHAPITEAU _ CH-03. Elles servent à comprendre comment repérer les zones épaissies sur les plans et associer leur géométrie aux coupes correspondantes. Aucune localisation de chantier n’est indiquée.

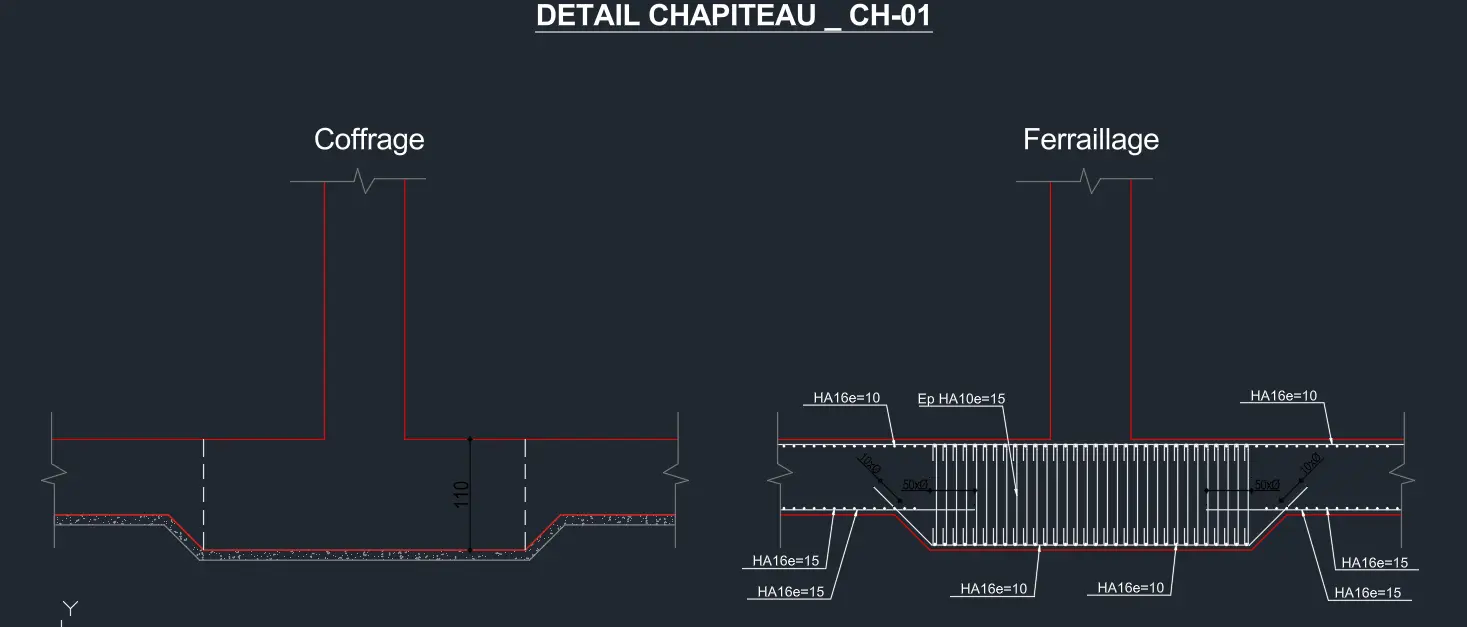

5.1. DETAIL CHAPITEAU _ CH-01 — H = 110 cm

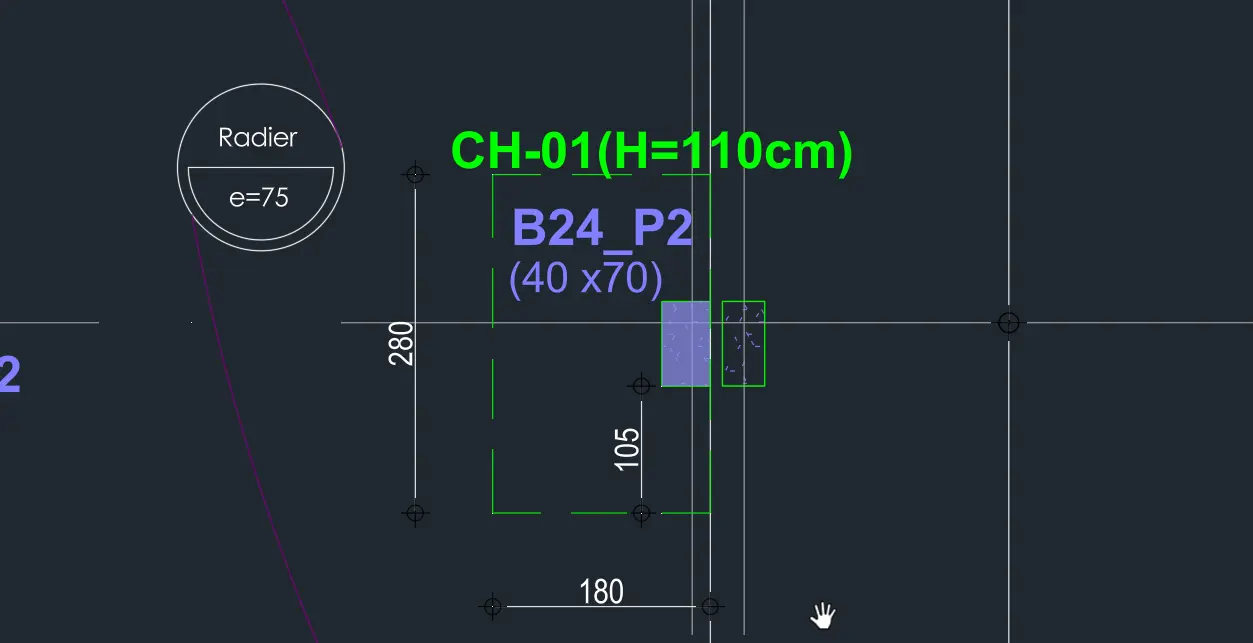

Le premier exemple montre l’implantation de la zone renforcée et sa coupe associée. Il faut lire ensemble le contour du chapiteau, les axes de l’élément porteur, les limites du radier courant et le niveau inférieur de l’épaississement. La cote H = 110 cm est reprise telle qu’indiquée sur le document.

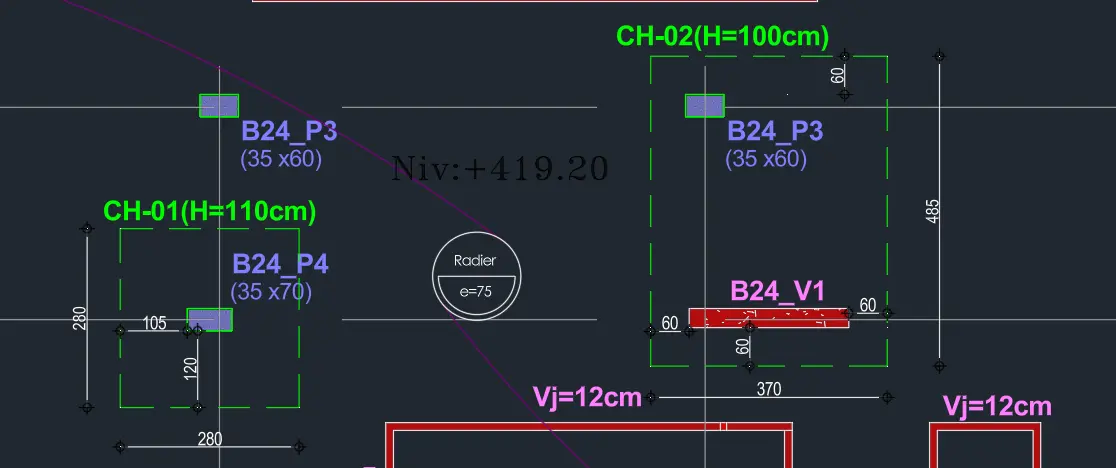

5.2. DETAIL CHAPITEAU _ CH-02 — H = 100 cm

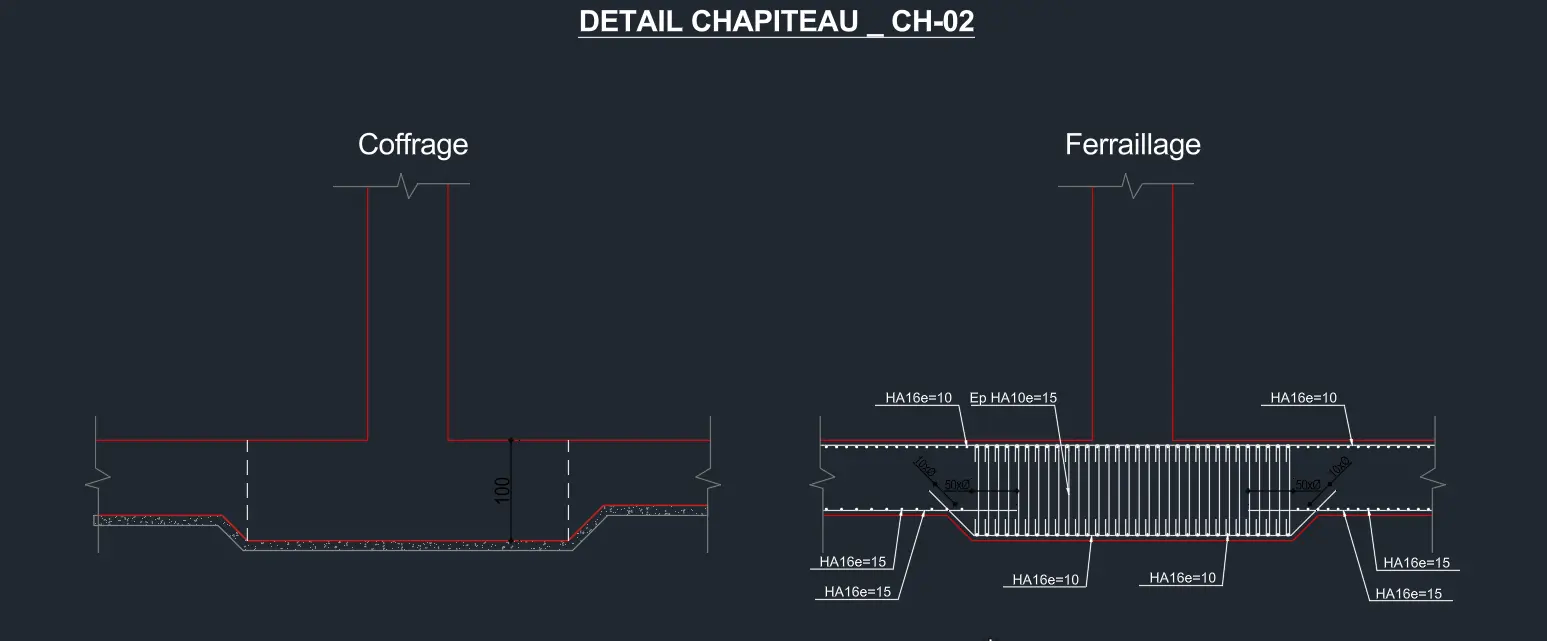

Le deuxième exemple est repéré DETAIL CHAPITEAU _ CH-02, avec la mention H = 100 cm. La représentation en plan doit être rapprochée du détail de coupe afin de comprendre les dimensions de la zone localement approfondie, l’implantation de l’appui et les raccordements au radier général.

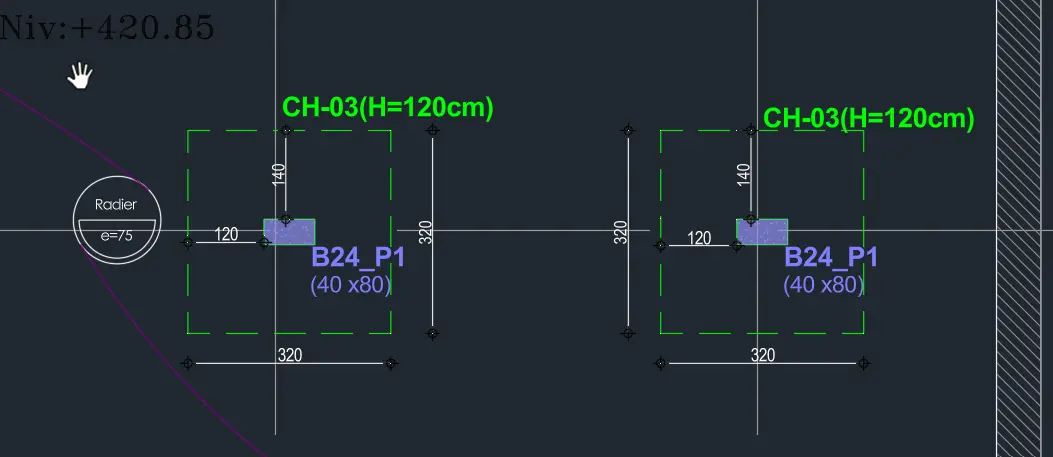

5.3. DETAIL CHAPITEAU _ CH-03 — H = 120 cm

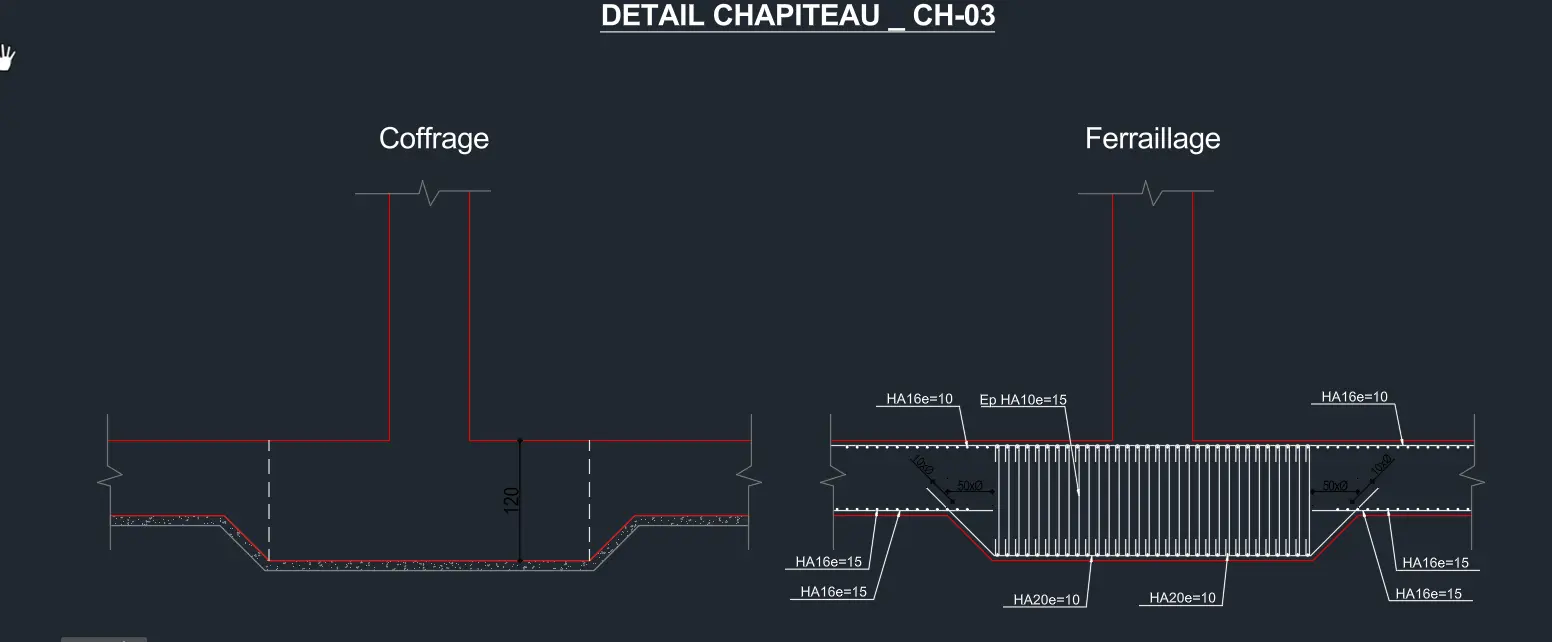

Le troisième renforcement est repéré DETAIL CHAPITEAU _ CH-03, avec une hauteur portée sur le plan de H = 120 cm. La géométrie doit être étudiée avec les niveaux et les coupes correspondants avant tout calcul de volume de béton, de métrés ou de façonnage des armatures.
5.4. Comment interpréter les détails de coupe et de ferraillage ?
Les sections locales plus épaisses peuvent comporter des nappes adaptées aux variations de niveau et des renforts complémentaires. Les indications de diamètre, d’espacement, d’ancrage et de pente de raccordement doivent être reprises uniquement lorsqu’elles sont lisibles sur les documents d’exécution approuvés. Elles ne peuvent pas être déduites du seul repère du chapiteau.
6. Comment réaliser un chapiteau de radier ? 8 étapes illustrées
La méthode ci-dessous illustre huit phases successives de mise en œuvre d’un chapiteau épaissi vers le bas. Les photographies documentent différents états d’avancement sur chantier ; les contrôles et détails définitifs restent ceux des plans d’exécution approuvés.

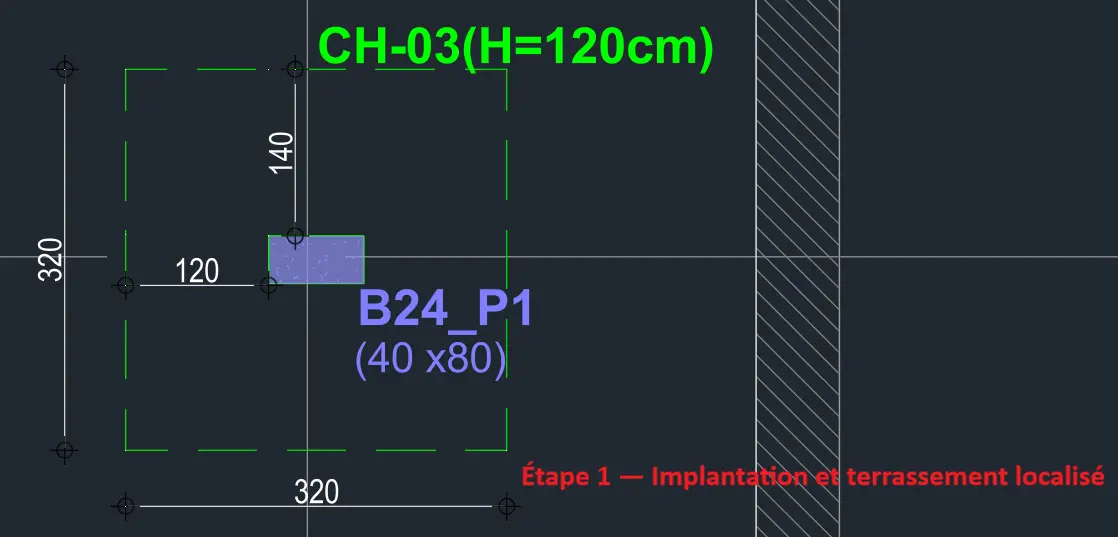

Étape 1 — Implantation et repérage des chapiteaux
Avant de commencer les travaux, le géomètre et l’équipe de chantier déterminent l’emplacement exact de chaque chapiteau, notamment les zones repérées DETAIL CHAPITEAU _ CH-01, CH-02 et CH-03. Les axes, les limites intérieures et extérieures, les dimensions et les niveaux sont reportés sur le terrain à partir des plans de coffrage validés.

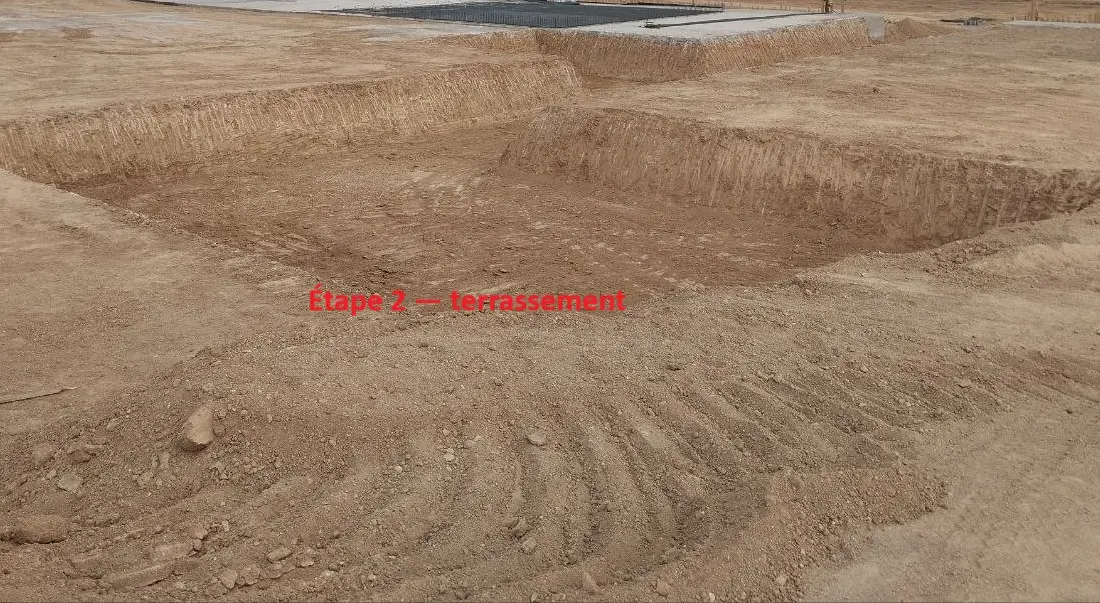

Étape 2 — Terrassement localisé des emplacements définis
Les zones délimitées sont excavées à la profondeur prescrite afin de former les volumes nécessaires aux épaississements inférieurs. Après terrassement, les fonds de fouille sont nettoyés et contrôlés : profondeur, stabilité du terrain, absence de matériaux meubles et conformité aux coupes du projet. Les protections collectives et mesures de prévention sont détaillées dans notre guide sécurité chantier BTP.
Étape 3 — Coulage du béton de propreté au fond du chapiteau

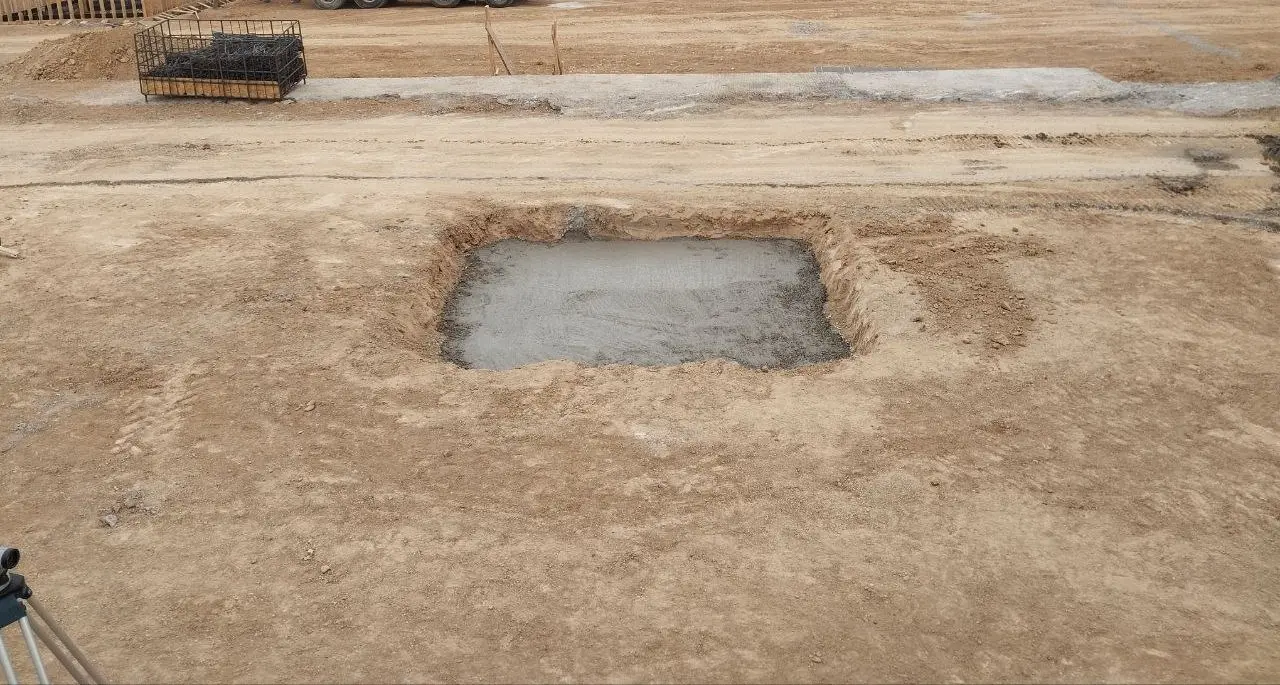

Une première couche de béton de propreté est coulée dans la partie inférieure de chaque excavation, au fond du chapiteau. Elle crée un support propre et régulier pour les travaux suivants. Son épaisseur, son niveau et sa formulation doivent respecter les prescriptions du chantier. Pour comprendre la formulation des mélanges, voir notre guide de la méthode Dreux-Gorisse ; la composition réellement prescrite pour ce béton reste celle du projet.

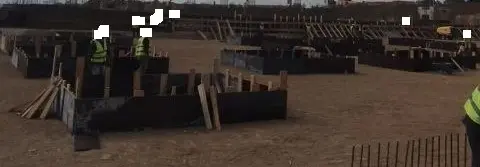

Étape 4 — Mise en place du coffrage en bois sur le pourtour du chapiteau
Un coffrage en bois est installé suivant les limites extérieures prévues pour matérialiser le contour de la zone en creux et guider la réalisation de ses abords. Son implantation, son maintien et ses niveaux sont vérifiés avant toute nouvelle opération de bétonnage.
Étape 5 — Coulage du béton de propreté à l’extérieur du coffrage

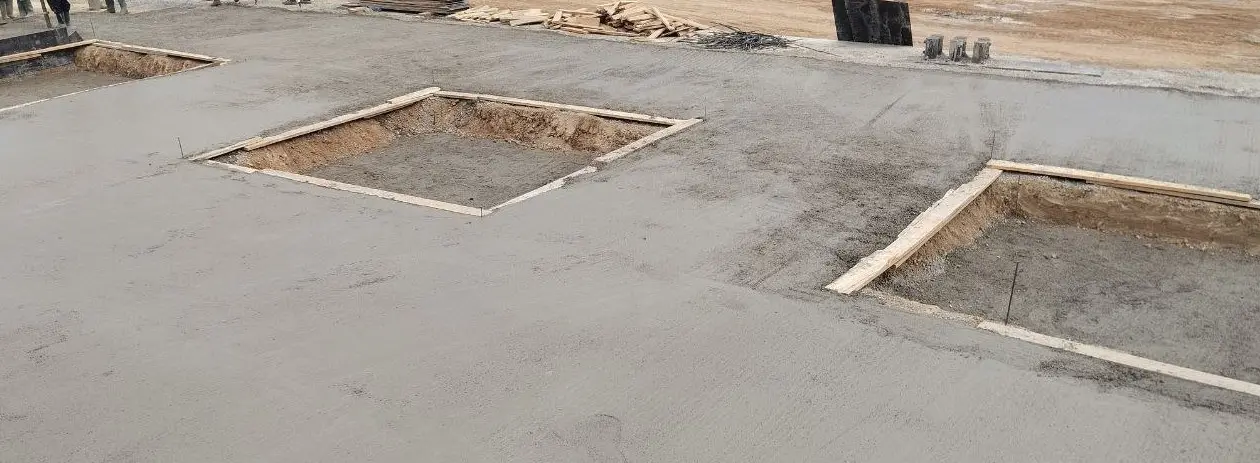

Le béton de propreté est ensuite mis en œuvre à l’extérieur du coffrage en bois, sur la zone périphérique du futur chapiteau, conformément aux niveaux définis. Le coffrage maintient la séparation géométrique entre la partie centrale excavée et la périphérie pendant cette opération.
Étape 6 — Réalisation des parties inclinées entre limites extérieure et intérieure

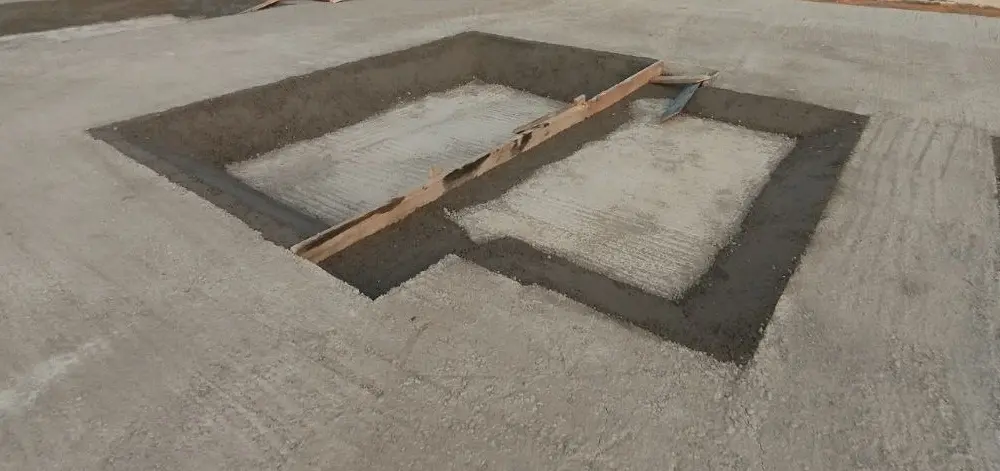

Après les opérations précédentes, les raccordements inclinés en béton de propreté sont exécutés entre la limite extérieure et la limite intérieure du chapiteau, suivant les profils indiqués sur les coupes. Il faut soigner la continuité et la régularité de ces surfaces pour conserver la géométrie prévue de l’épaississement. Les pentes ne sont pas fixées arbitrairement : elles résultent des détails approuvés.

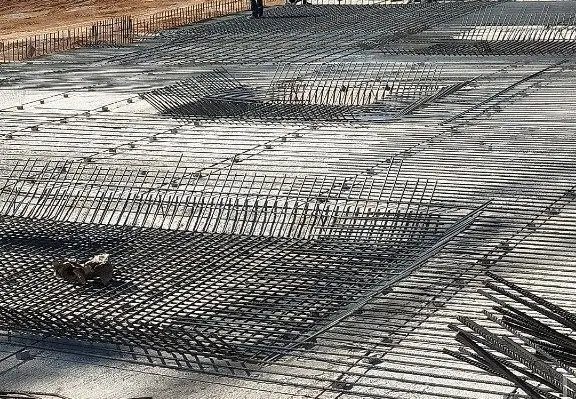

Étape 7 — Nettoyage et pose des armatures
Une fois les surfaces prêtes et les coffrages provisoires retirés lorsque la méthode le prévoit, on procède au nettoyage complet de la zone avant de poser les armatures du chapiteau et les nappes du radier. Les barres, les attentes de poteaux ou de voiles, les ancrages, les recouvrements et les cales d’enrobage sont mis en place conformément aux plans de ferraillage. Une fiche de contrôle du ferraillage permet d’en assurer la traçabilité.

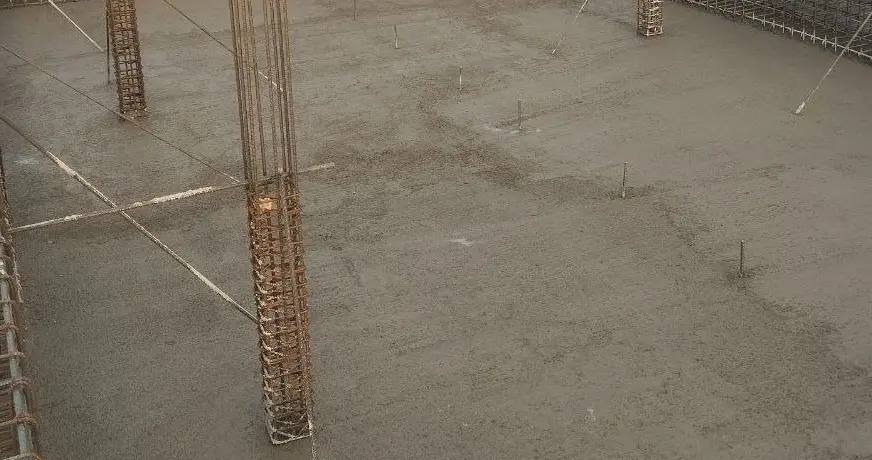

Étape 8 — Nettoyage final et coulage du béton armé
Avant le bétonnage structurel, un nettoyage final élimine les débris, salissures et eaux accumulées, puis les contrôles préalables au coulage sont réalisés. Le béton armé du chapiteau et du radier épaissi est alors coulé suivant le plan de bétonnage approuvé. La mise en place et la vibration doivent assurer un bon remplissage des volumes épaissis sans déplacement des armatures. La cure et le contrôle du béton sont ensuite effectués ; voir la fiche de contrôle bétonnage.
7. Radier uniforme ou radier épaissi : comparatif
Radier uniforme
Section identique dans les zones courantes et sous les appuis.
Radier épaissi
Surépaisseur étudiée sous l’appui, sans semelle isolée indépendante.
| Critère | Radier d’épaisseur constante | Radier épaissi / chapiteau |
|---|---|---|
| Géométrie | Hauteur homogène | Décrochements ou raccordements locaux |
| Poinçonnement | Dépend de l’épaisseur, des charges et des renforts | Résistance localement améliorable, sous réserve de vérification |
| Flexion | Hauteur utile uniforme | Hauteur utile localement plus grande |
| Rigidité | Répartition liée à la géométrie globale | Redistribution possible des efforts |
| Terrassement | Souvent plus simple | Excavations complémentaires possibles |
| Coffrage et armatures | Régularité relative | Façonnage et contrôles spécifiques |
| Béton et coût | Dépend de l’épaisseur de référence | À comparer par étude technico-économique |
8. Dimensionnement d’un radier épaissi : vérifications essentielles
Le dimensionnement d’un radier épaissi en béton armé doit être cohérent avec les combinaisons d’actions et les états limites contractuellement applicables.
| Vérification | Question à résoudre | Document ou calcul attendu |
|---|---|---|
| Portance du sol | Les contraintes et mécanismes de rupture sont-ils acceptables ? | Étude géotechnique / modèle sol-structure |
| Tassement | Les tassements absolus et différentiels restent-ils admissibles ? | Analyse géotechnique et ELS |
| Flexion | Les moments sont-ils résistés dans les nappes appropriées ? | Note BA / sections critiques |
| Cisaillement | Les sections droites et transitions géométriques sont-elles vérifiées ? | Vérification ELU |
| Poinçonnement | Quels périmètres sont critiques autour du poteau et du renfort ? | Contrôles normatifs adaptés aux fondations |
| Fissuration et durabilité | Enrobage et ouverture des fissures répondent-ils au projet ? | Vérifications ELS et exposition |
| Soulèvement | La poussée hydrostatique est-elle maîtrisée ? | Vérification stabilité / nappe |
Les règles structurales relèvent notamment de l’Eurocode 2 dans son édition applicable. La géotechnique est traitée selon le référentiel retenu, notamment l’Eurocode 7. Les hypothèses et résultats ne peuvent pas être remplacés par des dimensions « types ». À titre de comparaison entre référentiels, notre article sur le calcul du béton armé selon la norme CSA A23.3 au Canada présente une autre approche normative, qui ne se substitue pas aux Eurocodes applicables au présent cas.
9. Erreurs fréquentes sur les radiers épaissis
- Mauvaise implantation : renfort excentré par rapport à l’appui ou aux axes de structure.
- Profondeur insuffisante : hauteur résistante différente de la note de calcul.
- Enrobage non conforme : nappes déplacées ou cales écrasées.
- Ancrages improvisés : barres pliées sans détail de façonnage approuvé.
- Compaction insuffisante : nids de cailloux dans les zones à forte densité d’armatures.
- Reprises non prévues : interfaces de bétonnage non traitées dans le plan d’exécution ; si un joint nécessite une étanchéité spécifique, se reporter au guide sur le waterstop pour joint de dilatation, sans confondre joint mobile et reprise de bétonnage.
- Présence d’eau : excavation contaminée ou accumulation avant bétonnage.
Le contrôle des coffrages fait aussi partie de la prévention : consulter la fiche de contrôle coffrage.
10. Fiche de contrôle qualité d’un radier épaissi avant bétonnage
Cette trame de contrôle peut être adaptée au plan d’inspection et d’essais (PIE/ITP) du projet. Les critères précis et tolérances proviennent des documents d’exécution approuvés.
| Phase | Point de contrôle | Critère | Responsable | OK / NC |
|---|---|---|---|---|
| Implantation | Axes poteaux/voiles et limites du renfort | Plans de coffrage et repères approuvés | Géomètre / QC | ☐ / ☐ |
| Terrassement | Profondeur, fond stable, niveaux | Procès-verbal de réception du fond | Chef de chantier / QC | ☐ / ☐ |
| Béton de propreté | Épaisseur, niveaux, propreté | Prescriptions du marché | Chef de chantier | ☐ / ☐ |
| Géométrie | Pentes, décrochements, dimensions | Coupes validées | QC | ☐ / ☐ |
| Armatures | Diamètres, espacements et façonnage | Plans de ferraillage | Ferrailleur / QC | ☐ / ☐ |
| Ancrage | Recouvrements, attentes | Détails approuvés | QC | ☐ / ☐ |
| Enrobage | Cales et stabilité des nappes | Enrobage prescrit | QC | ☐ / ☐ |
| Avant coulage | Propreté, eau, réservations | Point d’arrêt levé | Conducteur de travaux | ☐ / ☐ |
| Bétonnage | Consistance, vibration, traçabilité | Plan de contrôle béton | Chef de chantier / QC | ☐ / ☐ |
| Après coulage | Cure, défauts visibles et écarts | Critères du plan qualité | QC | ☐ / ☐ |
11. FAQ : radier épaissi et chapiteau de radier
Pourquoi épaissir un radier sous un poteau ?
Pour améliorer localement la résistance à la flexion, au cisaillement et, selon le cas, au poinçonnement, tout en modifiant la rigidité. La pertinence dépend du calcul global.
Quelle est l’épaisseur minimale d’un chapiteau de radier ?
Il n’existe pas de dimension universelle : elle dépend des efforts, de la géométrie, des matériaux, des armatures et des vérifications du bureau d’études.
Un chapiteau de radier doit-il avoir une pente à 45° ?
Non. Une pente à 45° correspond à un détail possible, non à une règle générale applicable à tous les radiers.
L’épaississement réduit-il forcément la quantité de béton ?
Pas forcément. La comparaison doit porter sur une solution de référence justifiée et intégrer terrassement, coffrage, acier et main-d’œuvre.
Des étriers de poinçonnement sont-ils toujours nécessaires ?
Non. Ils sont retenus uniquement si le calcul et les dispositions constructives les exigent.
Quelle différence entre chapiteau de radier et semelle isolée ?
Un chapiteau est intégré au radier continu ; une semelle isolée est une fondation indépendante associée à un appui.
12. Références et limites de lecture
Les vérifications doivent se référer aux textes retenus au marché : NF EN 1992-1-1 (Eurocode 2) et annexe nationale correspondante ; NF EN 1997 (Eurocode 7) et documents géotechniques applicables ; NF EN 13670 pour les exigences d’exécution lorsqu’elle s’applique.
Pour un exemple pédagogique de vérification du poinçonnement des fondations et des profondeurs variables, consulter la documentation The Concrete Centre — EC2, fondations et poinçonnement. Elle ne remplace pas les normes officielles.
Conclusion : réussir un radier épaissi
Le radier épaissi et le chapiteau de radier apportent une solution de renforcement local dans les fondations en béton armé fortement sollicitées. L’intérêt principal n’est pas de « transformer » chaque poteau en semelle isolée, mais d’adapter la géométrie et les armatures de la fondation à son fonctionnement global.
Du point de vue du chantier, la précision de l’implantation, la conformité des niveaux, le façonnage des armatures, la vibration et la cure sont décisifs. L’exemple de lecture des plans illustre l’importance des repères de chapiteaux et de leur interprétation rigoureuse.
Enfin, l’efficacité d’un épaississement reste indissociable d’une étude sol-structure, des vérifications de poinçonnement, de flexion et de cisaillement, ainsi que d’une fiche qualité complétée avant le bétonnage.
