Waterstop : Guide Complet 2026 (PVC, EPDM, Bentonite) et Checklist Qualité
À retenir : Le choix et la pose correcte du Waterstop déterminent l’étanchéité durable des joints de construction. Quatre critères sont essentiels : le type de joint (fixe ou mobile), la pression hydrostatique, la compatibilité chimique avec le béton, et la qualité d’exécution sur chantier.
Introduction : L’Évolution Technique des Joints d’Étanchéité dans les Projets de Construction en 2026
Dans le monde du génie civil moderne, la gestion des eaux et le contrôle des infiltrations comptent parmi les défis majeurs pour les ingénieurs sur chantier.
La bande d’arrêt d’eau, techniquement connue sous le nom de Waterstop, constitue la première ligne de défense et la plus fiable pour protéger les structures en béton en contact avec l’eau.
Qu’il s’agisse de barrages, de réservoirs d’eau, de stations d’épuration ou de murs de soutènement (Voiles de sous-sol), les joints structurels demeurent le point le plus vulnérable de l’ouvrage.
🏗️ Pack Génie Civil 2026/2027 : Fiches Techniques Waterstop Incluses
Accédez à nos fiches techniques Waterstop, modèles de PPSPS et guides de pose détaillés pour une étanchéité parfaite de vos ouvrages.
1. Analyse Mécanique et Physique des Joints de Dilatation
Conformément aux principes de la Résistance des Matériaux (RDM), la bande Waterstop est principalement sollicitée en traction et en cisaillement lors des mouvements différentiels du joint.
Bien qu’elle ne supporte pas directement les charges structurelles, elle doit résister aux contraintes induites par la dilatation thermique et la pression hydrostatique sans déchirure ni arrachement.
Ces déformations inévitables se produisent en raison du phénomène de dilatation et de retrait thermique du béton armé.
L’ampleur de la dilatation thermique peut être calculée à l’aide de l’équation physique suivante :
ΔL = α · L0 · ΔT
Où α représente le coefficient de dilatation thermique du béton (variant entre 8×10^-6 et 12×10^-6 /°C selon le type de granulats), L0 la longueur initiale de l’élément en béton, et ΔT la variation de température.
Exemple de calcul :
Un voile de sous-sol de L0 = 30 m subit un gradient thermique de ΔT = 25°C.
ΔL = α · L0 · ΔT = 10×10^-6 × 30 × 25 = 0,0075 m = 7,5 mm
→ Le joint de dilatation doit pouvoir absorber au moins 7,5 mm de mouvement.
D’autre part, la structure est soumise à des pressions hydrauliques provenant des eaux souterraines ou de surface environnantes.
La pression hydrostatique est calculée selon la loi de la statique des fluides avec l’équation :
P = ρ · g · h
Ordres de grandeur :
- À
h = 5 m→P ≈ 0,5 bar(sous-sols, piscines) - À
h = 15 m→P ≈ 1,5 bar(réservoirs) - À
h = 30 m→P ≈ 3 bar(barrages, tunnels profonds)
Source : Norme IS 12200:2001 et recommandations Sika Greenstreak.
Par conséquent, la largeur et l’épaisseur de la bande Waterstop doivent être choisies de manière à résister à cette pression élevée (P) sans subir de déchirure ou de défaillance mécanique dans la zone du bulbe central.

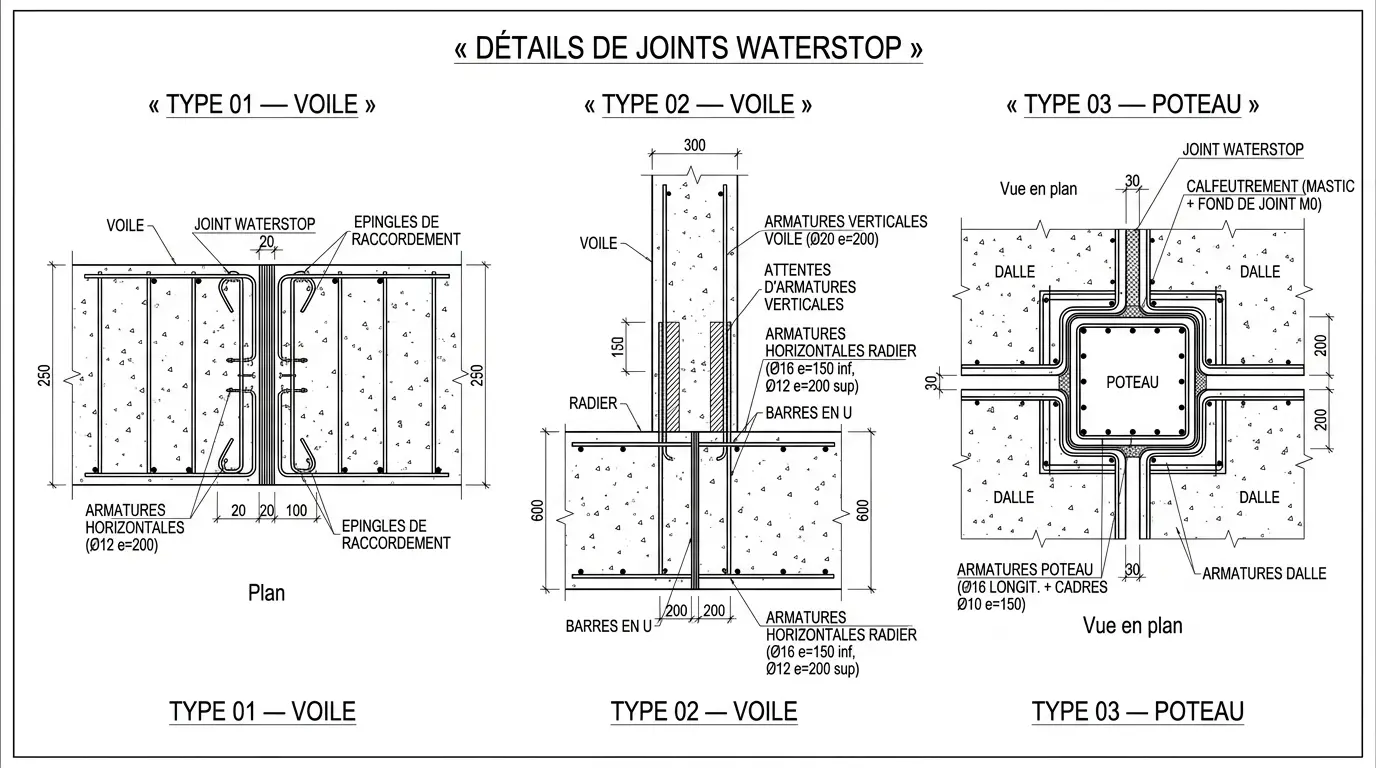

2. Les 4 Types de Waterstop : PVC, Bentonite, EPDM et Injection
Pour garantir la réussite du projet, l’ingénieur méthodes doit sélectionner le type exact qui correspond aux exigences structurelles.
Les bandes d’étanchéité se divisent en quatre types principaux, chacun possédant des propriétés physiques et chimiques spécifiques.
2.1 Waterstop en PVC (Polychlorure de vinyle)
La bande en PVC est l’option la plus courante et la plus approuvée dans la majorité des projets de construction en 2026.
Elle se distingue par son excellente résistance aux alcalis présents dans le ciment, ainsi que par sa capacité à supporter des pressions hydrostatiques élevées.
Elle est disponible sur le marché en deux modèles : un modèle plat destiné aux joints de reprise, et un modèle avec un renflement central destiné aux joints de dilatation.
2.2 Bande gonflante en Bentonite
Cette bande repose sur une réaction physico-chimique. Elle est composée de bentonite de sodium qui se dilate massivement dès qu’elle entre en contact avec l’eau.
Lors de son gonflement, elle remplit tous les vides et les microfissures capillaires à l’intérieur du béton, formant ainsi un barrage étanche.
Il est strictement interdit d’utiliser ce type dans les joints de dilatation ; il est exclusivement réservé aux joints de reprise et d’assemblage structurel statiques.
2.3 Waterstop en caoutchouc haute flexibilité (EPDM)
Ce type est fabriqué à partir de caoutchouc naturel ou synthétique (EPDM), et est classé comme le type de Waterstop le plus robuste en termes de flexibilité.
Il possède une capacité exceptionnelle à absorber les grands mouvements structurels et les contraintes dynamiques complexes résultant de séismes ou de tassements différentiels.
Il est principalement utilisé dans les grandes infrastructures telles que les barrages hydrauliques, les tunnels profonds et les centrales nucléaires.
2.4 Systèmes de tuyaux d’injection
Ces systèmes constituent des solutions proactives avancées. Il s’agit de tuyaux en plastique perforés qui sont fixés dans le joint avant l’opération de coulage.
Après le durcissement du béton, et en cas d’apparition d’infiltrations futures, des résines polyuréthanes à haute pression sont injectées à travers ces tuyaux.
La résine d’injection se diffuse pour étanchéifier complètement le joint sans nécessiter de travaux d’excavation ou de démolition coûteux.
Comment choisir le bon Waterstop pour votre projet ?
- Joint fixe (reprise de bétonnage) : PVC plat ou Bentonite
- Joint mobile (dilatation) : PVC à bulbe ou EPDM
- Pression > 3 bar : EPDM ou système d’injection
- Environnement agressif (station d’épuration) : PVC haute résistance chimique
- Ouvrage sensible (barrage, tunnel) : EPDM + tuyaux d’injection en secours
3. Tableau Comparatif et Critères de Choix
Le tableau ci-dessous récapitule les principaux types de Waterstop, leurs caractéristiques techniques et leurs applications optimales.
| Type de Waterstop | Résistance à la pression hydrostatique | Flexibilité cinématique (Déformation) | Applications en ingénierie optimales |
|---|---|---|---|
| PVC Waterstop | Haute résistance (jusqu’à 10 bar) |
Moyenne (absorbe la dilatation thermique normale) | Murs de soutènement, piscines, stations d’épuration |
| Bande Bentonite | Très bonne résistance (après gonflement) | Nulle (inadaptée au mouvement) | Joints de reprise statiques (horizontaux et verticaux) |
| EPDM (Caoutchouc) | Résistance extrême et très élevée | Excellente (résiste au cisaillement et à l’étirement violent) | Barrages, tunnels, structures soumises aux séismes |
| Tuyaux d’Injection | Variable (selon la qualité de la résine injectée) | Rigide à flexible (selon le type de résine) | Ouvrages sensibles et traitements curatifs |
4. Guide de Pose : 5 Phases d’Exécution sur Chantier
Le succès de l’étanchéité ne dépend pas uniquement de la qualité des matériaux, mais est étroitement lié à la précision de l’exécution sur le chantier de construction.
Voici un détail technique précis des étapes d’installation, garantissant la conformité aux spécifications et prévenant toute défaillance structurelle future.
Phase 1 : Calepinage et Implantation
Les travaux commencent par la détermination extrêmement précise de l’axe du joint à l’aide d’instruments topographiques, afin de placer la bande Waterstop exactement au centre.

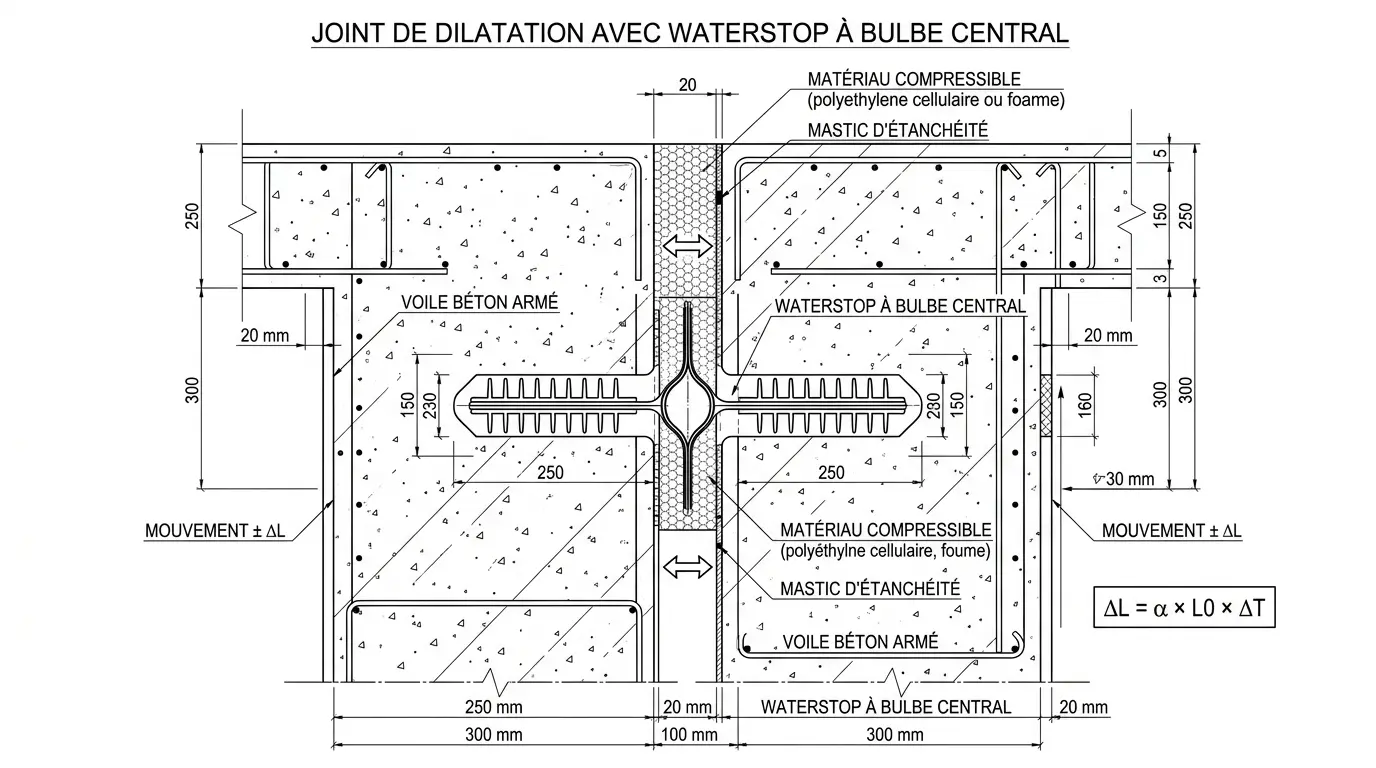

Pour les joints de dilatation, le centre de la bande (Bulbe central) doit correspondre parfaitement au vide prévu pour la dilatation.
Le tracé des bandes est planifié de manière à minimiser autant que possible le nombre de raccords et de soudures, afin de garantir la continuité de l’étanchéité.
Phase 2 : Ferraillage et Fixation
Il est strictement interdit de fixer la bande en la perçant avec des clous ou des fils de ligature dans sa zone centrale.
Au lieu de cela, des pinces métalliques spécifiques (Pinces à waterstop) sont utilisées et fixées sur les bords extérieurs de la bande.
Ces pinces sont attachées au ferraillage du voile à des intervalles allant de 25 cm à 30 cm pour assurer son alignement parfait.

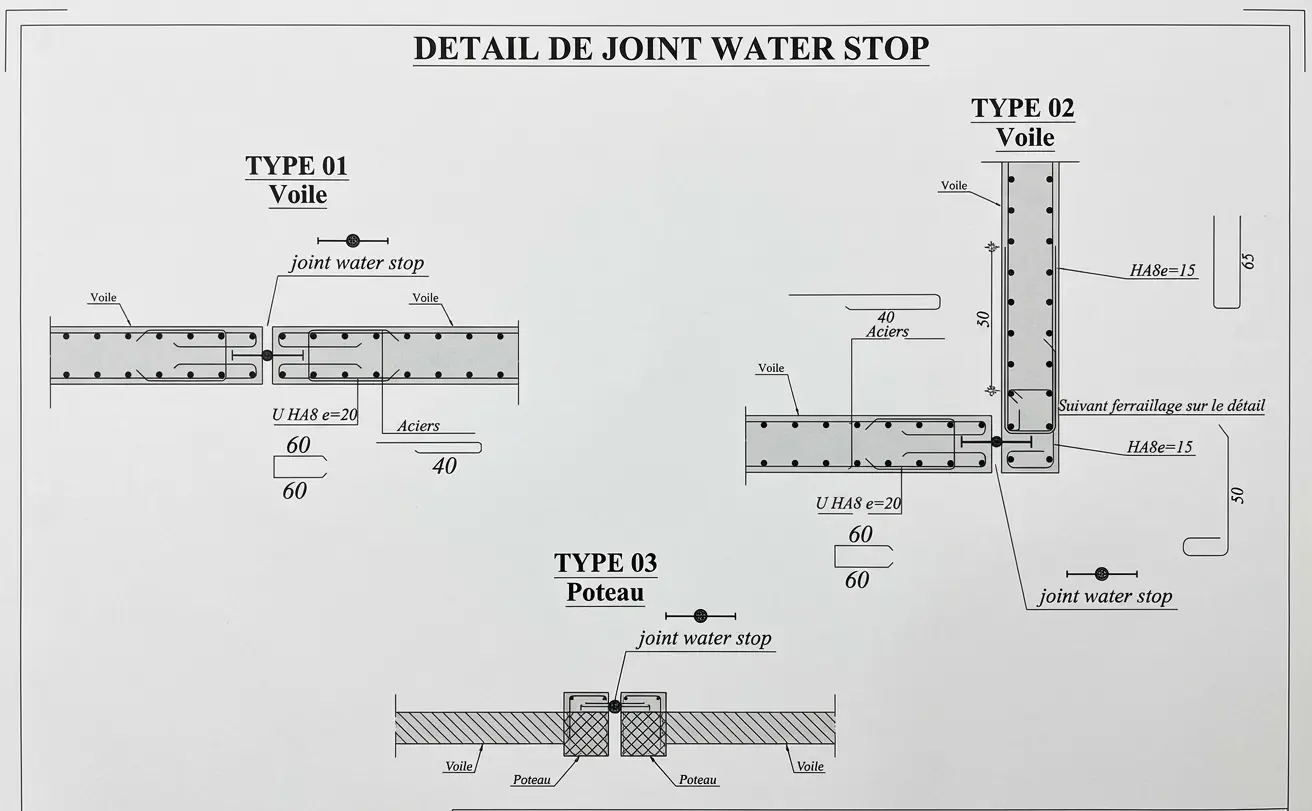

Des armatures supplémentaires de renfort portant le symbole U HA8 e=20 cm sont également ajoutées pour protéger les bords du béton contre l’effritement sous l’effet des contraintes.

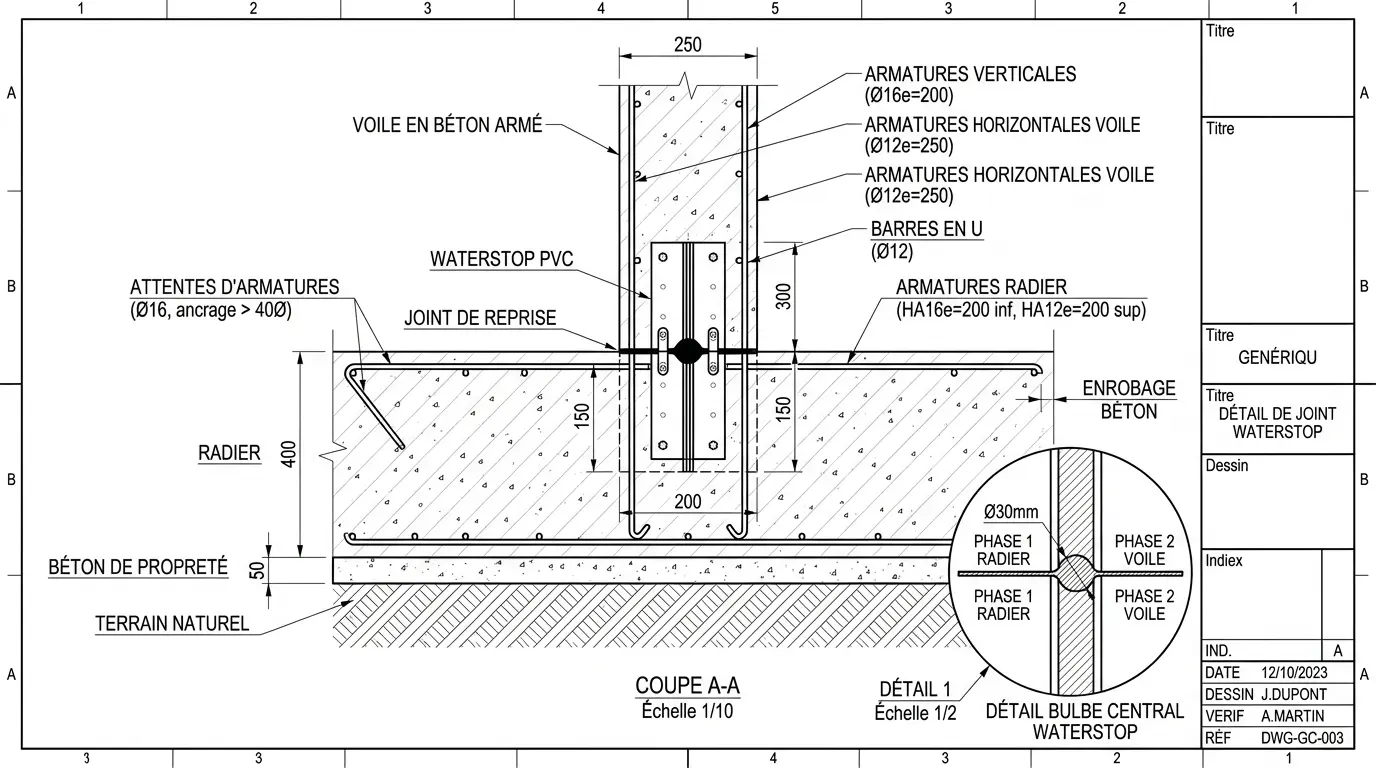

Figure 2 : Coupe transversale montrant l’installation du coffrage d’arrêt avec le respect de l’enrobage du béton.
Phase 3 : Installation du Coffrage d’Arrêt
Pour le coulage de la première phase, un coffrage vertical en bois est préparé pour servir de barrière au béton (Planche d’arrêt).
Une fente longitudinale est réalisée au milieu de cette planche pour permettre le passage en toute sécurité de la seconde moitié de la bande Waterstop de l’autre côté.
Toutes les petites ouvertures autour de la bande doivent être colmatées pour empêcher la fuite de laitance de ciment lors du coulage.
Phase 4 : Bétonnage de la Phase 1
Le béton est coulé avec une extrême précaution autour de la première partie de la bande pour s’assurer qu’elle ne se plie ni ne se déplace de sa position.
Pendant le processus de vibration, l’aiguille vibrante doit être maintenue à une distance d’au moins 15 cm de la bande.
Une bonne vibration est absolument nécessaire pour éviter l’apparition de nids d’abeilles autour des nervures de la bande, ce qui constituerait un chemin facile pour l’eau.
Phase 5 : Traitement du joint et Bétonnage de la Phase 2
Après le durcissement du premier béton et le décoffrage, la moitié saillante de la bande doit être nettoyée en profondeur à l’aide d’une brosse métallique.
Des panneaux d’isolation flexibles (Panneaux de joint de dilatation) tels que le polystyrène expansé sont installés pour séparer les deux blocs de béton.
Enfin, le coffrage est fermé et la deuxième phase est coulée, submergeant ainsi complètement la bande Waterstop des deux côtés.
5. Soudure à Chaud des Jonctions PVC
Les zones de rencontre des bandes (Les Jonctions) sont les points les plus critiques et les plus vulnérables aux fuites si elles ne sont pas traitées avec professionnalisme.
Il faut utiliser une lame chauffante spécifique (fer à souder pour Waterstop) pour faire fondre les extrémités des deux bandes simultanément.
Dès que la température de fusion optimale est atteinte (environ 380°F ± 20°F), la lame est retirée et les deux extrémités sont pressées fermement l’une contre l’autre pendant quelques instants jusqu’à ce qu’elles fusionnent en une seule pièce.
Pour consulter les spécifications techniques précises concernant la température et les tests de traction, il est recommandé de se référer aux catalogues officiels d’entreprises internationales telles que Sika.
6. HSE et Checklist Qualité
La qualité de l’exécution technique ne peut être dissociée des normes strictes de sécurité professionnelle sur les chantiers de construction modernes en 2026.
Comme nous l’avons abordé en détail dans notre article de référence Sécurité Chantier BTP 2026 : PPSPS, EPI, EPC et Checklist, un environnement de travail sûr et contrôlé doit être garanti.
Santé et Sécurité au Travail
Lors du processus de soudure à chaud de la bande en PVC, des vapeurs chimiques potentiellement nocives pour le système respiratoire se dégagent.
Par conséquent, les ouvriers sont obligés de porter des Équipements de Protection Individuelle (EPI) tels que des masques équipés de filtres, des lunettes de protection et des gants résistants à la chaleur.
Il faut également s’assurer de la sécurisation des échafaudages et de la mise en place d’Équipements de Protection Collective (EPC) lors de la fixation des bandes sur des voiles de grande hauteur.
Checklist de Contrôle Qualité sur Chantier
Pour garantir une qualité totale et éviter tout défaut d’exécution, voici la checklist qui doit être validée et signée par l’ingénieur Qualité (Ingénieur QA/QC) :
| Point de Contrôle | Critère d’Acceptation | Fréquence |
|---|---|---|
| Centrage de la bande | Écart ≤ ±10 mm par rapport à l’axe du joint | Tous les 2 m |
| Enrobage béton | ≥ 3 cm de chaque côté | À chaque coulage |
| Soudure PVC | Température 380°F ± 20°F, pression uniforme | Chaque jonction |
| Vibration béton | Aiguille ≥ 15 cm de la bande | Pendant coulage |
| Nettoyage avant Phase 2 | Bande exempte de laitance et débris | Avant coulage |
- Vérifier que la bande Waterstop est exempte de toute déchirure ou défaut de fabrication avant le début de l’installation.
- S’assurer du centrage précis de la bande dans l’axe du joint structurel conformément aux plans d’exécution validés.
- Inspecter visuellement et mécaniquement la qualité des soudures à chaud pour garantir l’absence de séparation au niveau des jonctions.
- Contrôler l’espacement des pinces de fixation pour s’assurer que la bande ne se tordra pas lors du coulage.
- Vérifier le serrage parfait du béton autour des bandes, en veillant à ce que l’aiguille vibrante n’entre jamais en contact direct avec elles.
- Réviser les sections de ferraillage pour confirmer le respect d’un enrobage d’au moins
3 cm.
Pour structurer vos contrôles HSE sur chantier, consultez notre checklist HSE d’inspection chantier.
Références Normatives et Standards
- ACI 350 : Code Requirements for Environmental Engineering Concrete Structures
- IS 12200:2001 : PVC Waterstops for Concrete Joints
- NSF/ANSI 61 : Certification pour contact avec l’eau potable
- CRD-C 572-74 : Army Corp. of Engineers Specification
- DTU 14.1 : Travaux d’étanchéité en France
Avertissement : Ce guide a une finalité pédagogique. Le dimensionnement réel des joints et le choix du Waterstop doivent être validés par le bureau d’études selon les charges réelles, la nature du sol et les normes locales applicables.
Conclusion : Les 5 Règles d’Or pour un Waterstop Réussi
- Choix adapté : PVC pour la majorité des projets, EPDM pour les ouvrages critiques
- Centrage parfait : Le bulbe doit être exactement dans l’axe du joint
- Soudure professionnelle : Température contrôlée, pression uniforme
- Vibration maîtrisée : Aiguille à ≥ 15 cm de la bande
- Contrôle systématique : Checklist QA/QC avant chaque coulage
