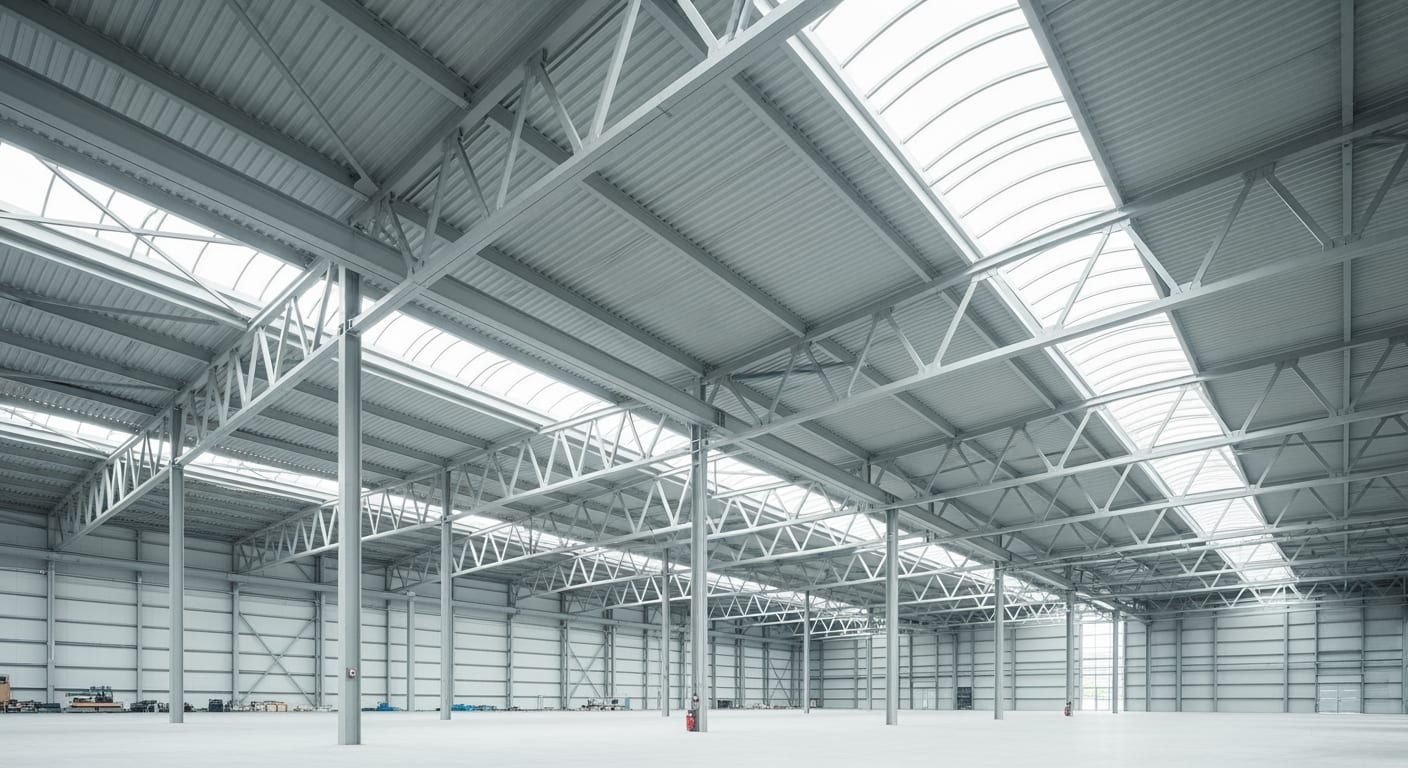

Le calcul structure métallique gratuit n’est pas une simple requête Google pour stagiaire. C’est une arme. En 2026, le secteur du BTP est au bord de la rupture, étranglé par une crise de décarbonation qui n’est plus une vague menace mais une réalité contractuelle. Les anciens matériaux, notamment le béton traditionnel dont le dosage béton 350 kg avec mélange sable et gravier est devenu un symbole d’une ère révolue, montrent leurs limites. Leur empreinte carbone est un passif financier et réglementaire. L’acier, lui, revient en force, non pas comme une nouveauté, mais comme une solution mature dont la pertinence est décuplée. Sa recyclabilité quasi infinie et sa préfabrication millimétrique en font le pivot de la construction durable.

Pour nous, chez 4Génie Civil, maîtriser l’écosystème du logiciel calcul structure métallique gratuit est un actif stratégique non négociable. Il ne s’agit pas de radiner sur les licences de Tekla / Trimble (Modélisation de structures acier/béton) ou Autodesk (Logiciels AutoCAD et Revit BIM). Il s’agit de démocratiser l’intelligence de calcul au sein de nos équipes, du jeune ingénieur en structure au chef de chantier aguerri. La capacité à effectuer des vérifications rapides, à optimiser une variante en phase d’appel d’offres ou à valider une modification sur site sans dépendre d’une station de travail unique est un avantage concurrentiel décisif. Le marché de 2026 ne pardonne plus l’attentisme. La pression sur les coûts et les délais est maximale, et la moindre optimisation sur la matière ou le temps de montage se chiffre en centaines de milliers d’euros. Ce guide n’est pas une liste de logiciels. C’est un manuel de combat pour l’ingénieur qui doit construire plus vite, plus propre et plus intelligemment. C’est notre doctrine.

Calcul structure métallique gratuit : Section 2 : Plongée Technique & Principes d’Ingénierie

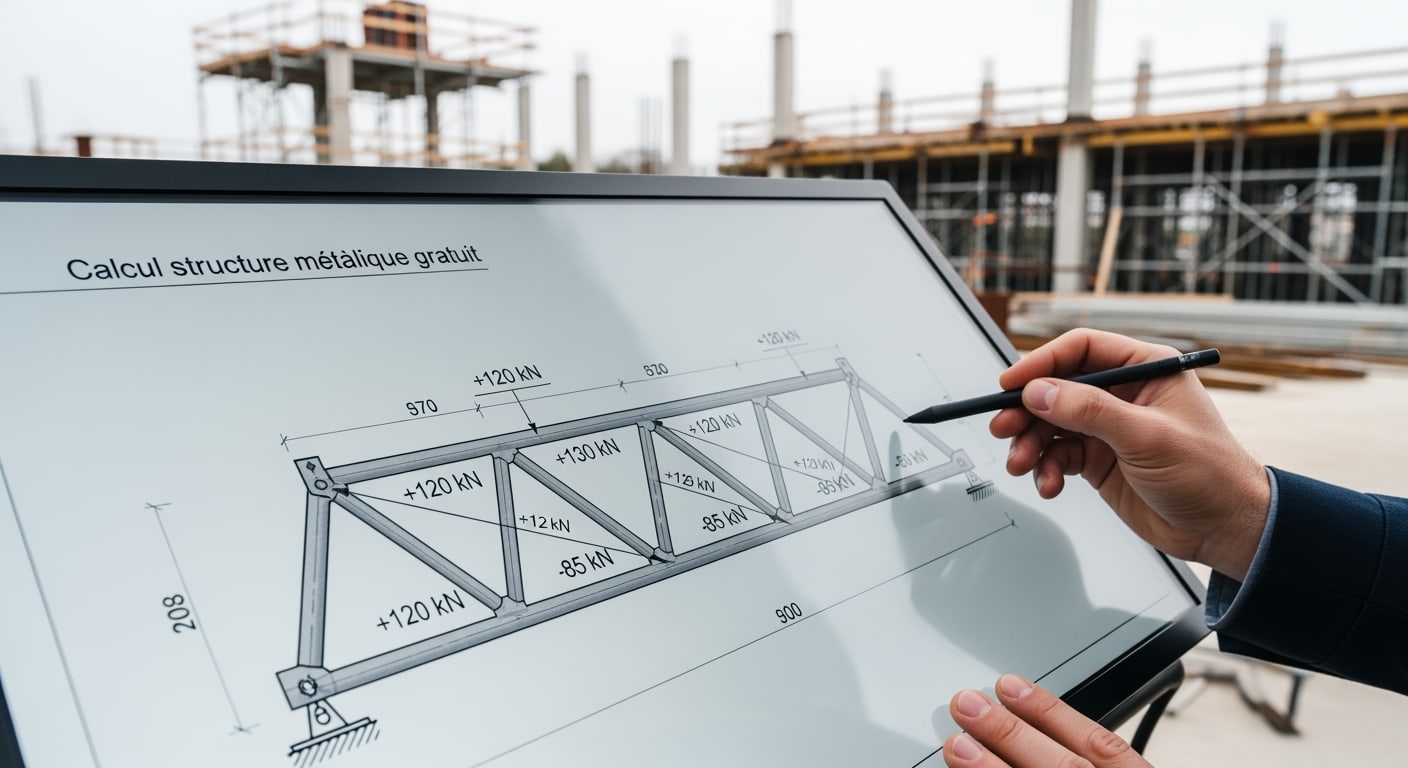

Le calcul de structure n’est pas de la magie noire. C’est de la physique appliquée avec une bonne dose de pragmatisme. Oubliez les interfaces graphiques aguicheuses pour un instant. Tout repose sur la Résistance des Matériaux (RDM), une discipline qui dicte comment les forces transitent à travers la matière. La première étape est la feuille de calcul de descente de charges Modèle Prêt à Télécharger. On quantifie les charges permanentes (G) – le poids propre de la structure, des planchers, des façades – et les charges d’exploitation (Q) – neige, vent, usage du bâtiment. Ces charges, exprimées en kN ou kN/m², sont ensuite combinées selon les états limites ultimes (ELU) et de service (ELS) définis par les normes. L’ELU vérifie la non-rupture (1.35G + 1.5Q), tandis que l’ELS contrôle la déformation et les vibrations pour le confort des usagers. Un logiciel de calcul de structure gratuit ne fait qu’automatiser cette descente de charge et la résolution des équations d’équilibre statique. Il modélise la structure comme un ensemble de barres (poutres, poteaux) et de nœuds, puis applique la méthode des éléments finis pour déterminer les efforts internes : effort normal (N), effort tranchant (V) et moment fléchissant (M).

Une fois ces efforts connus, la physique prend le relais. La contrainte normale de flexion (σ), qui mesure la traction ou la compression dans la fibre d’une poutre, est directement proportionnelle au moment fléchissant. La formule est un classique des cours de génie civil : Formation professionnelle :

σ = M / I * y

Où M est le moment fléchissant (en kN.m), y la distance de la fibre à l’axe neutre (en m), et I le moment d’inertie de la section (en m⁴). Pour simplifier, on utilise le module d’inertie v = I / y_max, ce qui donne la formule que tout ingénieur a tatouée sur le cerveau :

σ_max = M_max / v

Cette contrainte maximale, exprimée en Mégapascals (MPa), doit impérativement rester inférieure à la limite d’élasticité de l’acier (fy), typiquement 235, 275 ou 355 MPa (S235, S275, S355), affectée d’un coefficient de sécurité (γM0 = 1.0). De même, la contrainte de cisaillement (τ), due à l’effort tranchant (V), est vérifiée par :

τ = V / A_v

Où A_v est l’aire de cisaillement de la section. Ces formules sont le cœur du réacteur. Un logiciel calcul poutre acier gratuit ne fait qu’appliquer ces principes à des milliers de sections et de combinaisons de charges. Le véritable enjeu est de comprendre la courbe contrainte-déformation (σ-ε) de l’acier. Cette courbe montre une phase élastique linéaire (loi de Hooke, σ = E.ε, où E ≈ 210 000 MPa), un plateau plastique où le matériau se déforme sans augmentation de contrainte (c’est là que la redistribution des efforts se produit), puis une zone d’écrouissage jusqu’à la rupture. La ductilité de l’acier, cette capacité à se déformer plastiquement avant de rompre, est sa plus grande qualité. Elle prévient les ruptures brutales et permet à la structure de « crier » avant de s’effondrer. Les logiciels gratuits gèrent souvent mal les analyses plastiques ou non-linéaires ; leur domaine de prédilection reste l’analyse élastique, ce qui est suffisant pour 90% des projets courants mais exige de l’ingénieur une vigilance accrue sur les phénomènes de second ordre (flambement, déversement).

Le Secret de l’Ingénieur : La Logistique Inverse

Voici une vérité que vous ne trouverez dans aucun tutoriel Revit ou manuel de CYPE (Logiciels de calcul de structures). Le plus grand facteur de perte de productivité sur un chantier de charpente métallique n’est pas la vitesse de la grue ou un calcul faux. C’est le chaos logistique. Les éléments métalliques arrivent sur site par camion, souvent dans l’ordre où ils ont été chargés à l’usine, qui est un ordre de production, PAS un ordre de montage. J’ai vu des chantiers paralysés pendant une semaine parce que les premiers poteaux à monter étaient au fond du camion, sous 20 tonnes d’autres poutres. Le secret, c’est d’imposer au charpentier une « logistique inverse ». Le plan de chargement des camions doit être une image miroir du plan de montage. Les derniers éléments montés sont les premiers chargés. Chaque pièce doit avoir un marquage unique (QR code ou simple peinture) qui correspond non seulement au plan, mais aussi à une zone de déchargement et de stockage temporaire prédéfinie sur le site. Ce pré-tri, coordonné avec le planning suivi de chantier Excel gratuit, évite les doubles, triples manipulations par la grue, qui sont un gouffre financier et un risque sécuritaire majeur. L’intelligence n’est pas que dans le calcul, elle est dans l’anticipation de la friction du réel.

Calcul structure métallique gratuit : Section 3 : Innovations & Benchmarking des Équipements

Parler de structure métallique sans parler des engins qui la montent, c’est comme parler de chirurgie sans mentionner le scalpel. En 2026, l’efficacité d’un projet acier se mesure autant dans le logiciel de calcul de structure que dans la performance des grues. Comparons les titans : Liebherr (Grues et engins de terrassement), Potain (Grues à tour), et Caterpillar (Engins de chantier et terrassement) (via ses partenaires de levage). Ce ne sont plus de simples machines, mais des plateformes technologiques.

Liebherr a toujours misé sur la précision et la puissance brute. Leurs grues mobiles (LTM) et à tour (série EC-B) de 2026 intègrent des systèmes de contrôle avancés (LICCON3) qui permettent des mouvements d’une fluidité et d’une précision millimétriques, cruciales pour l’assemblage de connexions complexes. Leur IoT, baptisé « MyLiebherr », fournit une télémétrie exhaustive : heures de fonctionnement, consommation, charges levées, alertes de maintenance. Le gain est réel, mais à une condition : que le suivi chantier soit structuré pour exploiter ces données. Sans un ingénieur méthodes qui analyse les cycles de levage pour optimiser le positionnement de la grue, c’est juste un gadget coûteux. Le ROI dépend de l’intelligence humaine qui pilote l’outil.

Potain, filiale de Manitowoc, a une approche différente. Leur force réside dans la rapidité de montage et la modularité de leurs grues à tour (gammes MDT et MCT). Leurs modèles 2026 se concentrent sur le « Crane Control System » (CCS), qui standardise les commandes et les diagnostics sur toute la gamme. L’innovation majeure est l’intégration de la planification de levage 3D directement dans la console de l’opérateur. Le grutier peut visualiser la pièce, sa trajectoire et sa destination finale en 3D, superposées à la vue réelle. C’est une aide précieuse pour éviter les collisions et accélérer les manœuvres. Est-ce un gain de productivité ? Oui, indéniablement, car cela réduit la charge cognitive du grutier et les erreurs de communication avec le chef de manœuvre. Le coût additionnel est justifié sur les chantiers urbains denses où le droit à l’erreur est nul.

Caterpillar, bien que n’étant pas un fabricant de grues à tour, domine la logistique au sol avec ses chargeurs télescopiques et ses pelles équipées pour la manutention. Leur écosystème « Cat Connect » est le plus mature en matière de gestion de flotte. Leurs machines de 2026 communiquent entre elles et avec le bureau, optimisant les trajets, la consommation de carburant et la maintenance prédictive. Sur un projet de charpente métallique, cela se traduit par une meilleure gestion des zones de stockage et une alimentation plus fluide de la grue principale. L’IoT de CAT n’est pas un gadget ; c’est un outil de productivité logistique qui réduit les temps morts, le principal ennemi de la rentabilité. La critique ? L’interopérabilité. L’écosystème CAT fonctionne à merveille… avec des machines CAT. L’intégration avec une grue Liebherr ou Potain reste un défi, créant des silos de données que seul un rapport journalier de chantier bien rédigé peut unifier.

Calcul structure métallique gratuit : Section 4 : Tableau Comparatif Maître de 4Génie Civil

L’analyse suivante compare non pas les logiciels, mais l’impact des équipements de levage sur un projet de charpente métallique. Les données sont des estimations moyennes pour un projet de hangar industriel de 5 000 m² en 2026.

Ce tableau démontre que l’investissement dans des équipements modernes n’est pas un luxe. C’est un calcul de rentabilité. La réduction des cycles, l’amélioration de la précision et la baisse de la consommation ont un impact direct et quantifiable sur le coût final et l’empreinte carbone de la structure métallique. Le métré bâtiment et travaux publics – cours pdf doit intégrer ces paramètres de productivité.

Calcul structure métallique gratuit : Section 5 : Normes, Eurocodes & Sécurité

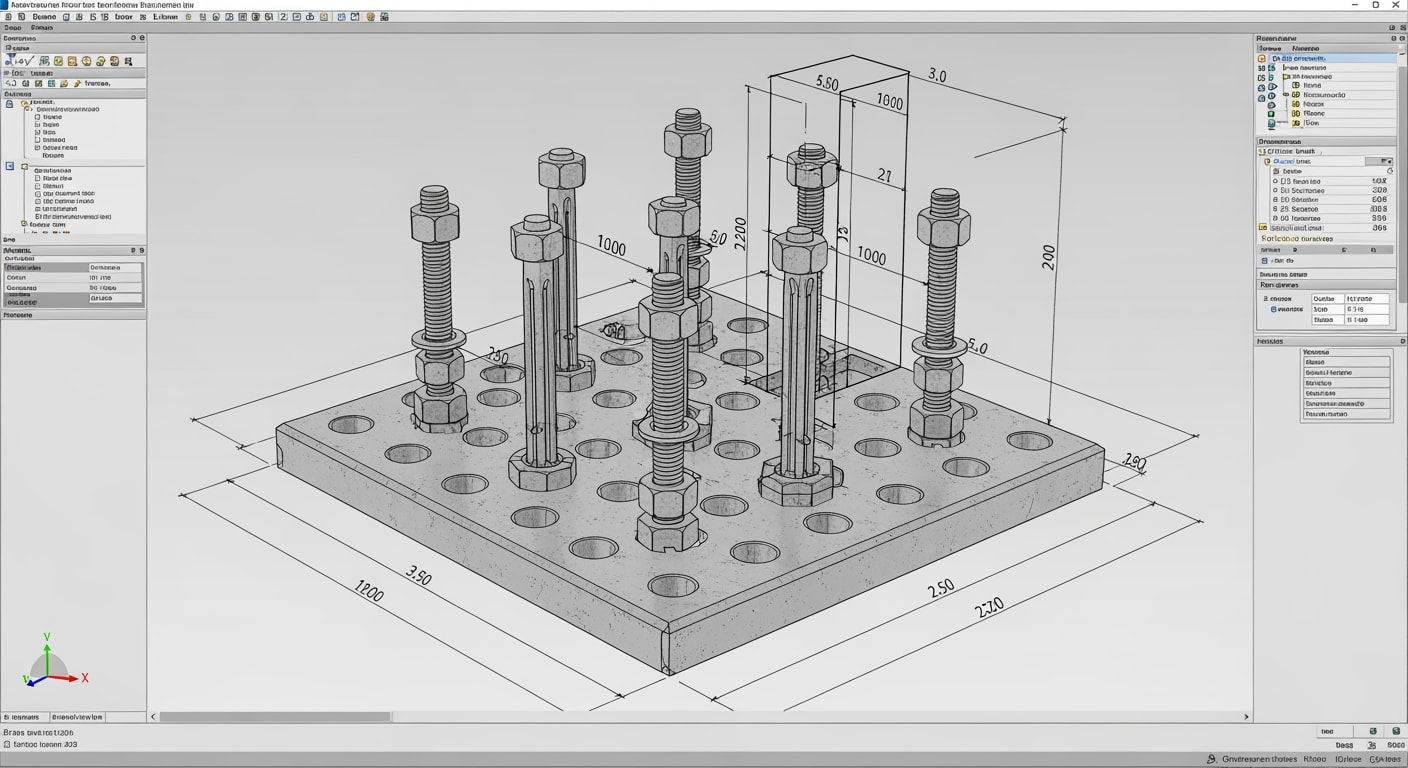

La liberté du calcul gratuit s’arrête là où commence la responsabilité de l’ingénieur. Le cadre non-négociable est celui des Eurocodes. Pour les structures en acier, la bible est l’Eurocode 3 (EN 1993) : Calcul des structures en acier. Il ne s’agit pas d’un simple livre de formules, mais d’une philosophie de conception basée sur la performance. L’EN 1993 se décline en plusieurs parties, la plus importante étant la NF EN 1993-1-1, qui couvre les règles générales pour les bâtiments. Elle définit les classes de sections (1, 2, 3, 4) qui déterminent si une section peut développer sa pleine capacité plastique, les méthodes de vérification de la résistance (flexion, cisaillement, flambement, déversement), et les exigences de ductilité. Pour les assemblages (boulonnés, soudés), on se réfère à la NF EN 1993-1-8, un document d’une complexité redoutable qui est souvent le point faible des logiciels gratuits.

Dans les zones sismiques, l’Eurocode 8 (EN 1998) vient compléter l’Eurocode 3. Il impose des exigences supplémentaires sur la conception des assemblages et la hiérarchie des résistances (« poteau fort – poutre faible ») pour garantir un comportement ductile global de la structure sous séisme. Ignorer l’Eurocode 8 n’est pas une option, c’est une faute professionnelle. La conformité est validée par des organismes de contrôle comme Bureau Veritas (Inspection technique et VGP) et certifiée par des normes produits via l’AFNOR (Normalisation française et internationale).

Stratégie de Mitigation des Risques à l’Exécution

Le risque le plus critique lors du montage d’une charpente métallique est l’effondrement par instabilité temporaire. Une structure n’acquiert sa stabilité finale qu’une fois tous les éléments de contreventement et les planchers installés. Durant les phases transitoires, elle est vulnérable. Ma stratégie, éprouvée par des décennies sur le terrain, repose sur 3 piliers :

1. Le Plan de Stabilité Provisoire : Ce n’est pas une option. Avant de lever la première pièce, un plan détaillé, validé par un ingénieur structure, doit définir la séquence de montage et les dispositifs de stabilisation temporaires (étais, câbles de haubanage, contreventements provisoires). Ce plan doit être annexé au Procès-Verbal de Démarrage : Modèle Prêt à Télécharger.

2. Le Contrôle de la Verticalité et du Serrage : La stabilité d’une file de poteaux dépend de leur verticalité parfaite. Un contrôle topographique est requis après la pose de chaque portique. Le serrage des boulons à haute résistance (HR) est une opération critique. Il doit être effectué en deux passes (pré-serrage puis serrage final au couple contrôlé ou par la méthode du tour d’écrou) et faire l’objet d’une Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger (adaptée pour le serrage).

3. La Zone d’Exclusion Dynamique : Personne, absolument personne, ne doit se trouver sous une charge en cours de levage. Mais il faut aller plus loin. Il faut définir une zone d’exclusion dynamique autour de la zone de montage, égale à 1,5 fois la hauteur de l’élément le plus haut en cours d’installation. Cette zone doit être matérialisée et son respect surveillé en permanence. C’est du bon sens, mais le bon sens est la première victime de la pression des délais.

Calcul structure métallique gratuit : Section 6 : Checklist Opérationnelle du Chef de Chantier

• Avant le démarrage :
• [ ] Réception et validation du Plan de Stabilité Provisoire.
• [ ] Vérification de la conformité des appuis béton (Feuille de calcul des fondations – Guide technique) et de la position des platines/axes d’ancrage.
• [ ] Procès-verbal d’implantation : Modèle Prêt à Télécharger signé.
• [ ] Validation du plan de grutage et des abaques de la grue mobile.
• [ ] Contrôle VGP de la grue et des élingues à jour.
• [ ] Briefing sécurité avec toute l’équipe (y compris grutier et chef de manœuvre) sur les risques spécifiques.
• Pendant le montage :
• [ ] Contrôle de la correspondance du marquage des pièces avec le plan de montage.
• [ ] Fiche de contrôle ferraillage : Modèle Prêt à Télécharger (pour les attentes dans les fondations).
• [ ] Vérification de la verticalité des poteaux après chaque portique posé (tolérance H/500).
• [ ] Contrôle systématique du serrage des boulons HR (visuel, couple, ou tour d’écrou).
• [ ] Mise en place immédiate des contreventements définitifs dès qu’un bloc est stable.
• [ ] Ne JAMAIS laisser une structure partiellement montée sans stabilisation à la fin de la journée, surtout si des vents forts sont annoncés.
• [ ] Remplir le Rapport Journalier de Chantier en notant les éléments montés, les contrôles effectués et les éventuelles anomalies.
• Après le montage :
• [ ] Inspection visuelle complète de toutes les connexions.
• [ ] Contrôle topographique final de la géométrie de la structure.
• [ ] Levée des points de contrôle par le bureau de contrôle technique.
• [ ] Rédaction du PV DE CONSTAT D’ACHEVEMENT DES TRAVAUX : Modèle Prêt à Télécharger pour la partie charpente.

1. Comment modéliser le comportement non-linéaire des assemblages par platine d’extrémité sous chargement cyclique dans un logiciel gratuit, et quelles sont les limites pratiques ?

Verdict Professionnel : C’est pratiquement impossible de le faire de manière fiable. Les logiciels gratuits sont, par nature, des solveurs élastiques-linéaires. Ils ne sont pas conçus pour gérer la non-linéarité matérielle (plasticité de l’acier) et géométrique (grands déplacements, contact) requise pour simuler un assemblage complexe. La modélisation d’une platine d’extrémité exige de définir des éléments de contact entre la platine et le poteau, le comportement des boulons en traction (prying effect), et la plastification locale de la platine et de l’âme du poteau. Ces phénomènes sont l’apanage de logiciels de calcul par éléments finis non-linéaires dédiés comme Abaqus ou Ansys, qui coûtent une fortune. Tenter de le faire avec un outil gratuit reviendrait à utiliser des « ressorts » équivalents dont la calibration serait purement empirique et non validée. La limite pratique est donc totale : pour une telle analyse, exigée par l’Eurocode 8 pour les structures en zone sismique, l’utilisation d’un logiciel de calcul de structure professionnel et validé n’est pas une option, c’est une obligation réglementaire et éthique.

2. Au-delà des vérifications simplifiées de l’Eurocode 3, quelle est la méthode la plus robuste pour évaluer le déversement (flambement latéral-torsionnel) dans des poutres non-prismatiques avec des outils open-source ?

Verdict Professionnel : La méthode la plus robuste est une analyse de flambement par éléments finis de type « coque ». Les formules de l’Eurocode 3 sont calibrées pour des poutres prismatiques avec des conditions d’appui et de chargement standards. Pour une poutre à inertie variable, elles deviennent imprécises, voire dangereuses. La bonne approche consiste à modéliser la poutre non pas avec des éléments de type « poutre » (beam), mais avec des éléments de type « coque » (shell) dans un logiciel FEA open-source comme Code_Aster. Cette modélisation permet de capturer la géométrie exacte de la poutre. On réalise ensuite une analyse de flambement linéaire (eigenvalue buckling analysis). Cette analyse ne donne pas la résistance, mais elle fournit les modes de flambement critiques et la charge critique élastique (Mcr). Ce Mcr peut ensuite être utilisé dans les formules d’interaction de l’Eurocode 3 pour calculer la résistance ultime au déversement. La difficulté réside dans l’introduction des imperfections géométriques initiales, qui sont cruciales pour obtenir un résultat réaliste. C’est une tâche complexe, réservée à un Ingénieur en Structure expérimenté.

3. Quels sont les défis majeurs et les méthodes de validation lors de l’utilisation d’un outil FEA gratuit pour l’évaluation de la durée de vie en fatigue des détails soudés selon l’EN 1993-1-9 ?

Verdict Professionnel : Le défi principal est la singularité des contraintes à la racine de la soudure, qui rend une analyse directe impossible. Un modèle éléments finis, même le plus raffiné, montrera une contrainte qui tend vers l’infini au pied d’une soudure. Les logiciels gratuits ne disposent pas des méthodes de post-traitement spécifiques (comme la méthode des contraintes structurales « hot-spot ») requises par la norme. La seule approche viable avec un outil basique est la méthode de la contrainte nominale. Elle consiste à calculer la contrainte dans la section, loin de la perturbation de la soudure, et à la comparer à la catégorie de détail (FAT class) correspondante du tableau de l’EN 1993-1-9. La validation est le point faible : sans benchmarks ou cas-tests validés, vous naviguez à l’aveugle. La seule validation possible est de comparer vos résultats pour des cas simples avec des solutions analytiques ou des résultats de logiciels spécialisés. Pour tout projet sensible à la fatigue (ponts, structures soumises aux vibrations), utiliser un outil gratuit pour le calcul de fatigue est une prise de risque inacceptable.

4. Comment peut-on prendre en compte de manière précise les effets du second ordre (P-Δ et P-δ) dans des portiques élancés en acier avec un logiciel gratuit qui ne dispose que d’un solveur linéaire ?

Verdict Professionnel : On utilise la méthode des amplificateurs d’efforts, mais avec une conscience aiguë de ses limites. L’Eurocode 3 propose une méthode pour amplifier les moments fléchissants du premier ordre afin de simuler les effets du second ordre, sans nécessiter une analyse non-linéaire complète. Cela implique de calculer le coefficient critique α_cr, qui représente le rapport entre la charge de flambement élastique de la structure et la charge appliquée. Si α_cr est supérieur à 10, les effets du second ordre peuvent être négligés. S’il est inférieur, les moments doivent être amplifiés par un facteur dépendant de α_cr. Un logiciel gratuit peut être utilisé pour calculer α_cr via une analyse de flambement linéaire. Cependant, cette méthode est une simplification. Elle ne capture pas la redistribution des efforts due à la plastification et peut être non conservative pour des structures très irrégulières. La démarche correcte est de l’utiliser pour le pré-dimensionnement, puis de valider le design final avec un logiciel de calcul de structure professionnel capable d’une véritable analyse géométrique non-linéaire.

5. Quelles sont les implications de l’utilisation d’aciers à haute résistance (S460 et plus) sur la philosophie de conception, notamment en termes de ductilité, de soudabilité et de respect des limites de déformation en service (ELS) ?

Verdict Professionnel : L’utilisation d’aciers HLE (Haute Limite d’Élasticité) change radicalement la philosophie de conception ; ce n’est pas la résistance qui dimensionne, mais la déformation. Un acier S460 est environ 30% plus résistant qu’un S355. On peut donc réduire les sections et le poids de la structure. Cependant, le module de Young (E) reste le même (210 GPa). Cela signifie qu’à contrainte égale, une poutre en S460 se déformera autant qu’une poutre en S355. Mais comme on la sollicite davantage pour profiter de sa résistance, sa déformation (flèche) sera beaucoup plus importante. Très souvent, ce sont les critères de flèche (L/250, L/300) à l’ELS qui deviennent dimensionnants, annulant une partie du gain de poids espéré. La ductilité est également réduite, ce qui exige une attention accrue aux détails des assemblages pour éviter les ruptures fragiles. Enfin, la soudabilité est plus complexe : les aciers HLE nécessitent des procédures de soudage plus strictes (préchauffage, contrôle de l’énergie de soudage) pour éviter la fissuration à froid. Le gain économique n’est donc pas automatique et doit faire l’objet d’une analyse complète, au-delà d’un simple Calcul structure métallique gratuit.
