Rotation des Banches : Guide Complet du Coffrage Modulaire en Génie Civil
Cet article est votre guide essentiel pour décrypter le sujet : Rotation des banches. Découvrez les points clés, les analyses techniques et les meilleures pratiques pour maîtriser ce sujet.
Sommaire
- Qu’est-ce que le Coffrage Modulaire et les Banches de Construction ?
- Le Principe Fondamental de la Rotation des Banches
- Planification Stratégique de la Rotation des Banches pour une Optimisation Maximale
- Avantages et Inconvénients de la Technique de Rotation
- Mise en Œuvre Pratique : Les Étapes Clés sur le Terrain
- Facteurs de Réussite et Erreurs à Éviter
{
« title »: « Rotation des Banches : Guide Complet du Coffrage Modulaire en Génie Civil »,
« meta_description »: « Découvrez la rotation des banches, technique essentielle du coffrage modulaire. Optimisez vos chantiers de construction avec nos conseils pratiques. »,
« body_html »: «
Dans le monde exigeant du génie civil, chaque minute et chaque euro comptent. L’efficacité opérationnelle n’est pas une option, mais une nécessité pour garantir la rentabilité et la ponctualité des projets. Face à la construction de structures en béton de grande envergure, comme les voiles de bâtiments résidentiels, les parkings souterrains ou les ouvrages d’art, les méthodes traditionnelles de coffrage montrent rapidement leurs limites. C’est ici qu’intervient le coffrage modulaire, une innovation majeure qui a transformé les chantiers. Au cœur de cette méthode, une stratégie se distingue par son efficacité redoutable : la rotation des banches. Cette approche méthodique est la clé d’une optimisation chantier réussie, permettant une véritable industrialisation du processus de construction.
Cet article se propose d’être votre guide complet sur la technique de rotation des banches. Nous allons décortiquer ce processus, de la planification initiale à la mise en œuvre sur le terrain, en passant par les avantages stratégiques et les pièges à éviter. Que vous soyez ingénieur méthodes, chef de chantier, ou étudiant en génie civil, vous trouverez ici les connaissances nécessaires pour maîtriser cette compétence fondamentale et générer une économie de matériel substantielle tout en accélérant vos cadences de production.
Qu’est-ce que le Coffrage Modulaire et les Banches de Construction ?
Avant de plonger dans la mécanique de la rotation, il est essentiel de bien définir les outils au centre de ce processus. Le concept de coffrage modulaire est l’une des techniques de génie civil qui a le plus impacté la productivité sur les chantiers de gros œuvre.
Définition du coffrage modulaire
Le coffrage modulaire, aussi appelé coffrage-outil, est un système de panneaux préfabriqués et réutilisables, conçus pour être assemblés et désassemblés rapidement afin de former des moules pour le béton. Contrairement au coffrage traditionnel en bois, qui est souvent à usage unique et fabriqué sur mesure sur le site, les systèmes modulaires sont conçus pour durer et s’adapter à diverses configurations. Fabriqués principalement en acier ou en aluminium, ces systèmes offrent une grande robustesse, une précision dimensionnelle et une qualité de finition (le parement) supérieure et constante. Leur principal atout est leur réutilisabilité, qui est le pilier de l’économie de matériel et de la méthode de rotation.
Les banches de construction : le cœur du système
La banche de construction est l’élément unitaire de base du coffrage modulaire. Il s’agit d’un grand panneau métallique vertical, qui, assemblé avec d’autres, forme les parois du moule destiné à recevoir le béton. Une banche se compose généralement de :
- Une peau coffrante : La surface en contact direct avec le béton. Elle est souvent en contreplaqué traité ou en acier, et sa qualité détermine l’aspect final du mur (le parement).
- Une ossature métallique : La structure porteuse de la banche, qui lui confère sa rigidité et sa résistance à la pression du béton frais.
- Des accessoires intégrés : Des éléments de sécurité (passerelles, garde-corps), des systèmes de stabilisation (étais tire-pousse), et des dispositifs de levage (anneaux de grutage).
Les banches de construction existent en différentes largeurs et hauteurs, permettant de s’adapter à la géométrie spécifique de l’ouvrage. Leur conception robuste permet de les manipuler à la grue en toute sécurité, une condition sine qua non pour la technique de rotation.
Le Principe Fondamental de la Rotation des Banches
La rotation des banches est une méthode d’organisation de chantier qui transforme le coffrage d’un processus statique en un cycle dynamique et optimisé. L’idée est de n’utiliser qu’un nombre limité de jeux de coffrage (souvent un ou deux trains de banches) et de les déplacer de manière séquentielle au fur et à mesure de l’avancement de la construction.
Les objectifs de la technique de rotation
Cette méthode vise plusieurs objectifs stratégiques qui convergent vers une optimisation chantier globale :
- Minimiser le matériel : L’objectif principal est de réaliser l’ensemble des voiles d’un niveau ou d’un bâtiment avec un stock minimal de banches de construction. Cela se traduit par une économie de matériel directe, que ce soit en coût de location ou d’achat.
- Standardiser les tâches : En créant un cycle répétitif, les équipes (coffreurs, ferrailleurs, bétonneurs) se spécialisent dans leurs tâches. Cette répétitivité augmente la vitesse d’exécution, réduit les erreurs et améliore la sécurité.
- Fluidifier le flux de travail : La rotation instaure un rythme de production constant, semblable à une chaîne de montage. Chaque équipe sait ce qu’elle a à faire et quand, évitant les temps morts et les goulots d’étranglement.
- Accélérer les délais : Un cycle de rotation bien maîtrisé permet de couler une section de voiles (une « coulée ») par jour, garantissant une progression rapide et prévisible du gros œuvre.
Cycle de vie d’une banche dans une rotation
Le cycle typique d’une rotation des banches se décompose en plusieurs étapes clés, qui s’enchaînent de manière logique et planifiée :
- Coffrage : Positionnement des banches nettoyées à leur nouvel emplacement, assemblage, réglage de la verticalité (aplomb) et stabilisation.
- Ferraillage et réservations : Mise en place des armatures en acier à l’intérieur du coffrage et positionnement des boîtiers électriques, des fourreaux et autres réservations.
- Fermeture et coulage : Fermeture du coffrage avec la banche de parement, serrage des tiges de serrage, et coulage du béton.
- Prise du béton : Période de durcissement pendant laquelle le béton atteint une résistance suffisante pour le décoffrage. C’est une phase critique qui dépend de la formulation du béton et des conditions climatiques. Une bonne cure du béton est essentielle pour garantir sa qualité.
- Décoffrage : Retrait des banches. Cette opération doit être menée avec soin pour ne pas endommager les arêtes du béton frais.
- Nettoyage et entretien : Étape cruciale souvent négligée. Les peaux de coffrage sont grattées, nettoyées et huilées (huile de décoffrage) pour garantir un parement de qualité à la prochaine utilisation et prolonger la durée de vie du matériel.
- Grutage et translation : La banche est levée par la grue et déplacée vers sa prochaine position dans le cycle, et le processus recommence.
Planification Stratégique de la Rotation des Banches pour une Optimisation Maximale
Une rotation des banches réussie ne s’improvise pas. Elle est le fruit d’une préparation minutieuse réalisée en amont par le bureau des méthodes ou le chef de chantier. Cette phase de planification est le véritable moteur de l’optimisation chantier.
L’étude préalable : le calepinage
Le calepinage est le plan de composition détaillé du coffrage. C’est un véritable travail d’architecte du coffrage qui consiste à dessiner la disposition exacte de chaque banche de construction pour couvrir l’ensemble des voiles à réaliser. Le calepinage doit prendre en compte :
- La géométrie précise des murs, y compris les angles et les retours.
- Les dimensions des banches disponibles (largeur, hauteur).
- L’emplacement des ouvertures (portes, fenêtres) qui nécessitent des éléments de coffrage spécifiques.
- La position des joints de construction et des joints de dilatation.
- L’intégration des éléments de sécurité.
Aujourd’hui, ce travail est grandement facilité par des logiciels de DAO et de BIM. Des outils comme AutoCAD, Revit ou Tekla permettent de modéliser la rotation en 3D, d’anticiper les conflits et d’optimiser l’utilisation du matériel. Un bon comparatif entre AutoCAD, Revit et ArchiCAD peut aider à choisir l’outil le plus adapté pour cette phase cruciale de la conception des structures en béton.
Le phasage du chantier et le planning
Une fois le calepinage établi, le projet est découpé en phases ou en zones de coulage logiques. Le plan de rotation définit le « chemin » que suivront les trains de banches. Ce phasage est intégré dans un planning de suivi de chantier détaillé, souvent géré via des outils comme MS Project ou de simples tableurs bien structurés. Ce document est la feuille de route du chantier ; il synchronise l’intervention des différentes équipes (coffreurs, ferrailleurs, etc.) avec le cycle de la grue.
Le rôle crucial des moyens de levage
La grue est le chef d’orchestre de la rotation des banches. Sa disponibilité, sa capacité de levage et sa portée (la flèche) conditionnent l’ensemble du cycle. Le choix de l’emplacement de la grue est une décision stratégique qui impacte directement l’efficacité de la rotation. Toute panne ou indisponibilité de la grue entraîne l’arrêt complet du cycle de production, soulignant la dépendance de cette méthode à cet équipement central.
Avantages et Inconvénients de la Technique de Rotation
Comme toute méthode, la rotation des banches présente un bilan contrasté. Ses avantages sont considérables, mais elle implique des contraintes qu’il faut savoir gérer.
Les avantages indéniables pour le chantier
- Économie de matériel et financière : C’est l’avantage le plus évident. En limitant le nombre de jeux de coffrage, on réduit drastiquement les coûts de location ou d’amortissement du matériel.
- Gain de productivité : La standardisation des cycles permet d’atteindre des cadences très élevées (souvent un cycle par jour), ce qui accélère considérablement la livraison du gros œuvre.
- Amélioration de la qualité : L’utilisation d’outils de coffrage industriels et bien entretenus garantit des parements de béton lisses et réguliers, réduisant les besoins en travaux de finition.
- Sécurité accrue : La répétitivité des gestes et l’utilisation de matériel intégrant des dispositifs de sécurité (passerelles, garde-corps) diminuent les risques d’accidents par rapport à des solutions de coffrage improvisées.
- Optimisation de la main-d’œuvre : Les équipes se spécialisent et deviennent plus performantes dans leurs tâches respectives, ce qui optimise les ressources humaines sur le chantier.
Les contraintes et défis à maîtriser
- Planification rigoureuse : La méthode ne tolère pas l’improvisation. Tout le travail de calepinage et de phasage doit être réalisé avec une grande précision avant même le début des travaux.
- Forte dépendance à la grue : Le cycle de rotation est entièrement rythmé par la grue. Une mauvaise gestion de la grue ou une panne peut paralyser tout le processus.
- Manque de flexibilité : La méthode est particulièrement adaptée aux structures répétitives (bâtiments de logements, parkings). Elle est moins pertinente pour des architectures très complexes, avec peu de murs identiques.
- Investissement initial : L’achat de banches de construction représente un investissement important. De plus, le temps passé en phase de préparation (études) est plus long que pour des méthodes traditionnelles.
- Nécessite des équipes compétentes : La manipulation, le réglage et l’entretien des banches exigent un savoir-faire spécifique et des équipes bien formées.
Mise en Œuvre Pratique : Les Étapes Clés sur le Terrain
La théorie est une chose, la pratique sur le chantier en est une autre. Voyons comment se déroule concrètement la mise en place d’un cycle de rotation des banches.
Étape 1 : Préparation et Positionnement (Coffrage)

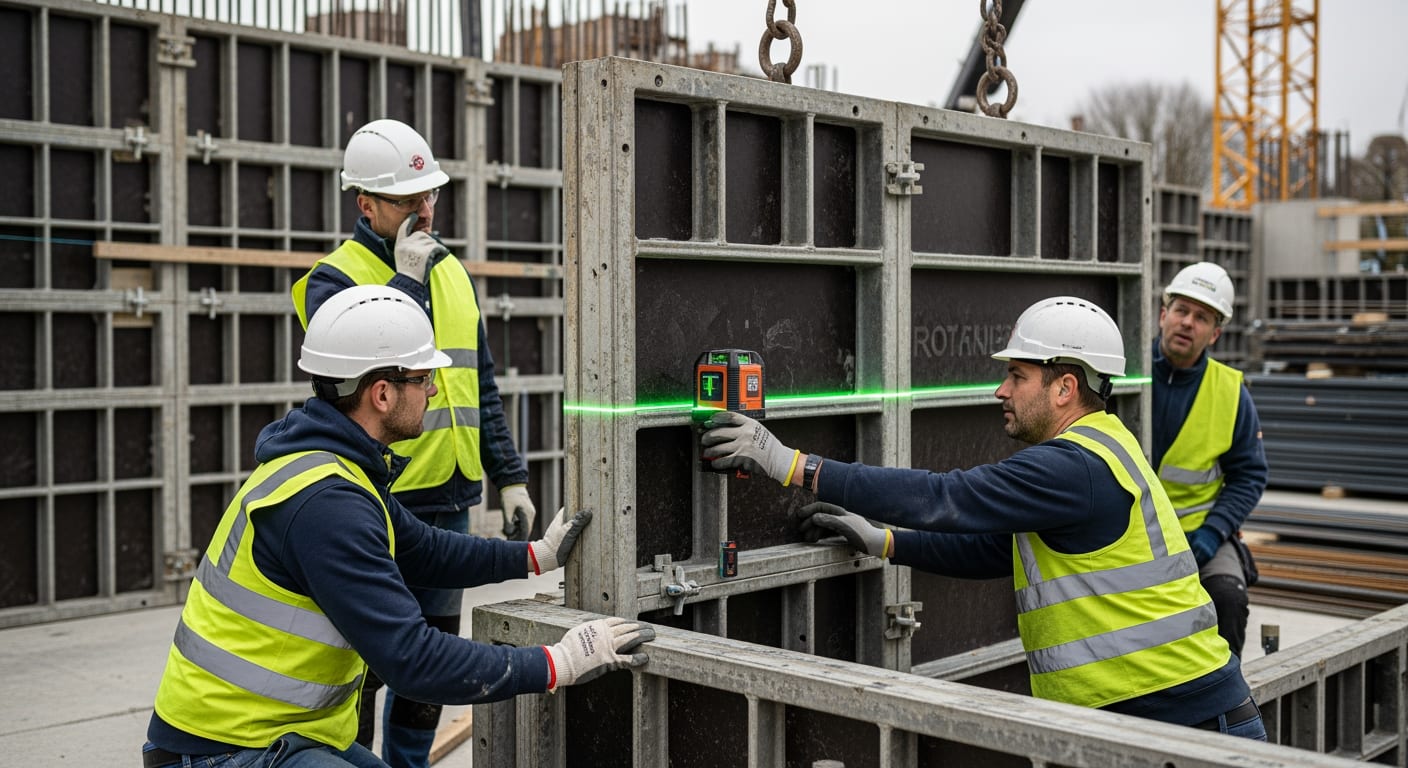

Tout commence par le traçage au sol de l’emplacement exact des futurs murs. L’équipe de coffreurs positionne ensuite la première face du coffrage (la banche de départ) en suivant ce tracé. Elle est stabilisée verticalement à l’aide d’étais réglables, appelés étais « tire-pousse ». Les autres banches sont ensuite assemblées les unes aux autres. Le respect des procédures et des points de contrôle est essentiel, comme le souligne l’utilisation d’une fiche de contrôle de coffrage systématique.
Étape 2 : Coulage du Béton et Vibration
Une fois le ferraillage posé et le coffrage refermé, le béton est coulé. Le choix du type de béton est crucial ; on utilise souvent des bétons à prise rapide pour accélérer le cycle. Le béton est déversé de manière homogène pour éviter les ségrégations. La vibration, réalisée à l’aide d’une aiguille vibrante, est une étape fondamentale. Elle permet de chasser les bulles d’air et d’assurer que le béton remplit parfaitement tout le volume du coffrage, garantissant ainsi une structure solide et un parement sans défauts.
Étape 3 : Décoffrage, Nettoyage et Maintenance
Après un temps de prise défini (généralement entre 12 et 24 heures), le décoffrage peut commencer. Les tiges de serrage sont retirées et les banches sont délicatement écartées du mur. C’est à ce moment précis que commence l’étape la plus importante pour la pérennité du matériel : le nettoyage. La peau coffrante est immédiatement grattée pour enlever toute laitance de ciment. Une nouvelle couche d’huile de décoffrage est appliquée. Cette maintenance préventive est le secret d’une économie de matériel à long terme.

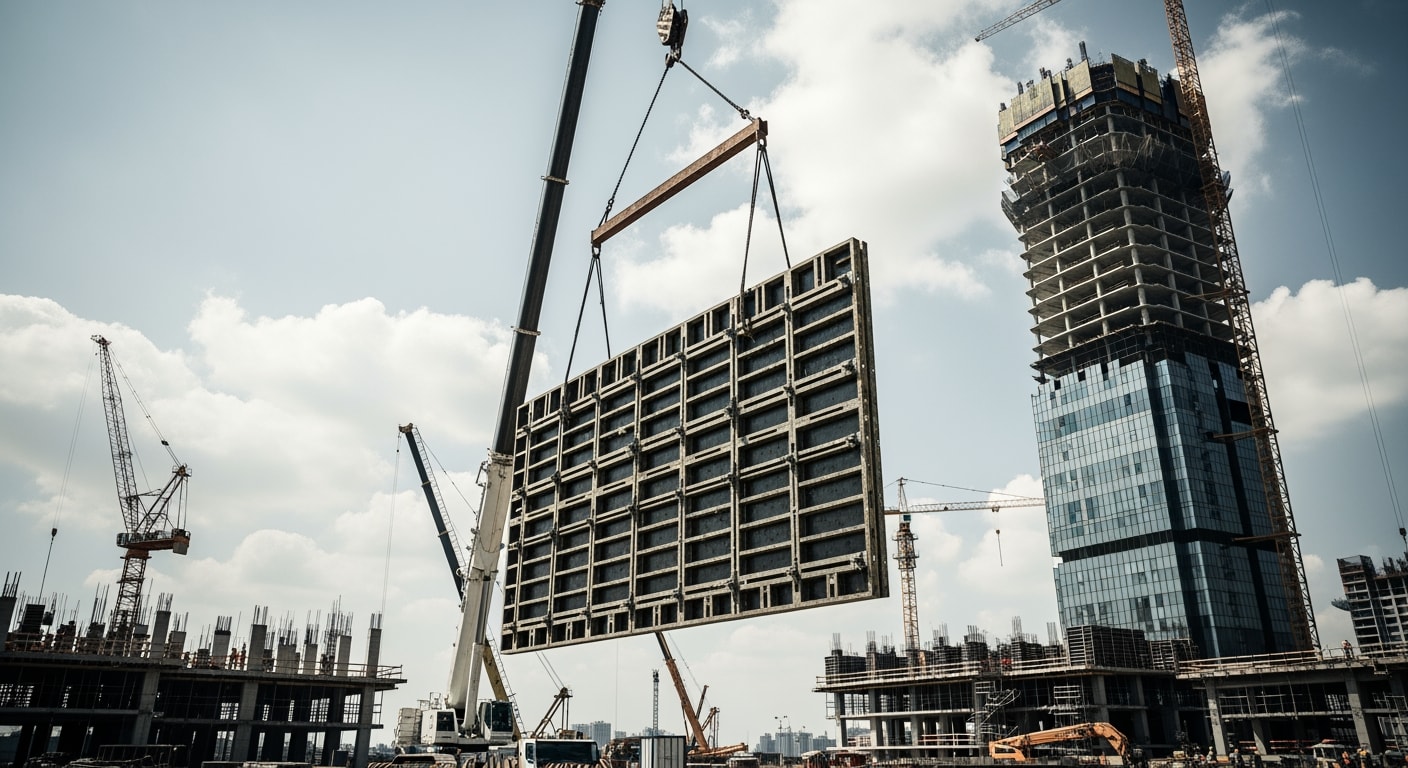

Étape 4 : Le Grutage et la Translation
La banche, propre et prête pour un nouveau cycle, est élinguée et prise en charge par la grue. Sous la direction d’un chef de manœuvre au sol, le grutier déplace cet élément de plusieurs tonnes avec précision pour le positionner à son nouvel emplacement, marquant le début d’une nouvelle séquence. La sécurité lors de cette phase est primordiale et est régie par des protocoles stricts.
« La rotation des banches, ce n’est pas juste déplacer du matériel. C’est orchestrer un ballet logistique où chaque seconde compte. Une bonne planification en amont, c’est 80% du succès sur le terrain. Le reste, c’est la rigueur des équipes et une communication sans faille. Quand le cycle est bien huilé, le bâtiment monte à vue d’œil. C’est là toute la puissance de cette technique. »
Facteurs de Réussite et Erreurs à Éviter
Pour tirer le meilleur parti de la technique de rotation, il faut non seulement appliquer la méthode, mais aussi en comprendre les subtilités. Voici un résumé des bonnes pratiques et des erreurs à ne pas commettre.
Tableau des erreurs communes et leurs solutions
