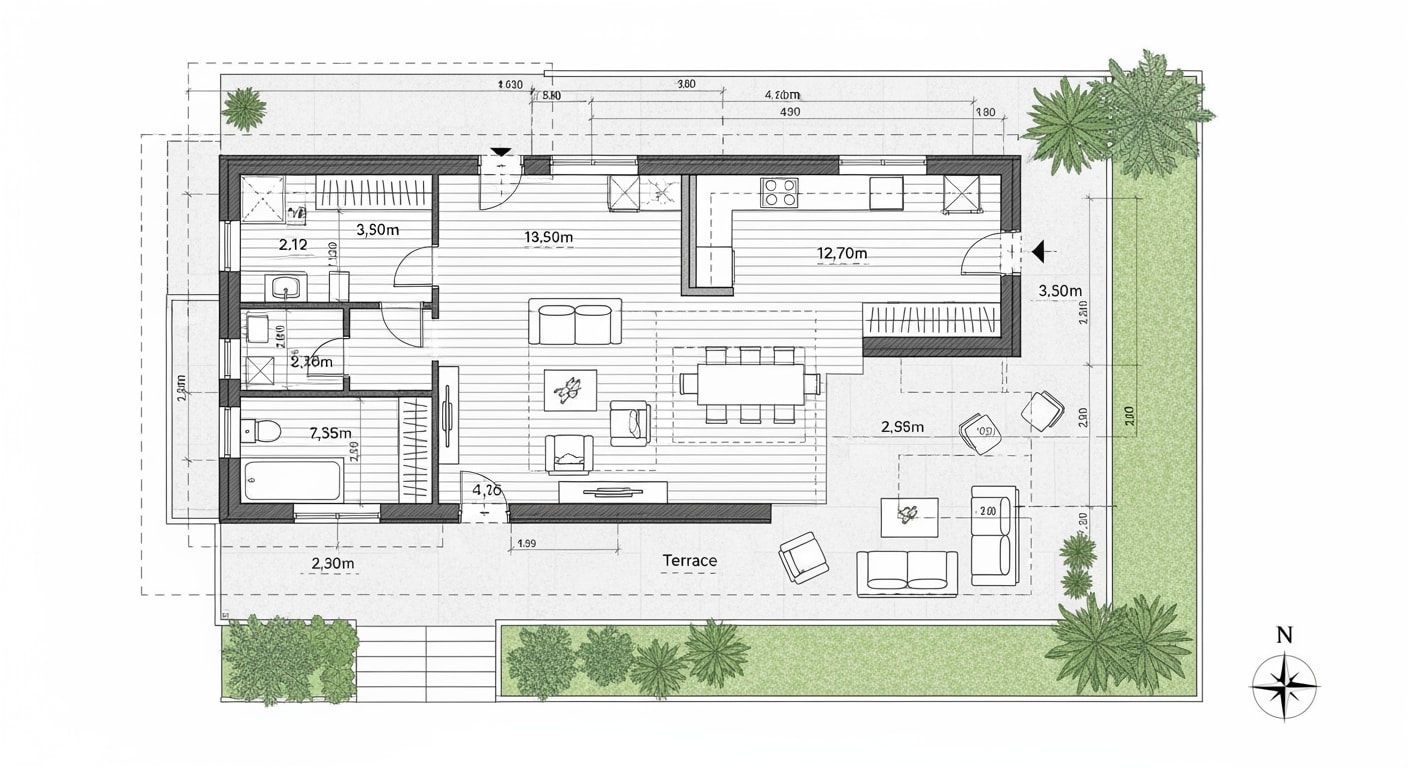

Plan maison moderne : Section 1: Introduction & 2026 Strategic Landscape

Un plan maison moderne n’est pas une simple esquisse. C’est un document de combat. En 2026, le secteur du BTP est au bord de la rupture, étranglé par une crise de décarbonation systémique et une volatilité sans précédent des coûts des matières premières. Les vieilles recettes, basées sur le béton C25/30 et la brique standard, sont des anachronismes économiques et écologiques. Leurs bilans carbone sont indéfendables et leurs performances thermiques, une passoire énergétique face à la RE2020 et ses futures itérations.

Les architectes continuent de dessiner des porte-à-faux audacieux et des baies vitrées de 10 mètres, mais ils le font en ignorant la friction du réel : la physique des matériaux et la logistique du chantier. Pour nous, chez 4Génie Civil, maîtriser le plan de maison moderne n’est pas une question d’esthétique. C’est un actif stratégique. C’est la capacité de traduire une vision architecturale en une structure optimisée, constructible et rentable, en naviguant dans un océan de contraintes réglementaires, de matériaux en faillite et de chaînes d’approvisionnement brisées. Chaque plan est une équation complexe où l’inconnue n’est pas seulement la résistance, mais la survie économique du projet. Nous ne vendons pas des rêves sur papier glacé ; nous vendons de l’intelligence structurelle qui tient debout sur le terrain boueux d’un chantier, une intelligence documentée dans chaque Procès-Verbal de Démarrage : Modèle Prêt à Télécharger.

Plan maison moderne : Section 2: Deep Technical Dive & Engineering Principles

Le grand public voit des lignes épurées. L’ingénieur voit un diagramme de forces. Un plan maison moderne avec ses grands volumes ouverts et ses porte-à-faux est un défi direct aux lois de la gravité. La première étape est la méthode de calcul de la descente de charges d’un bâtiment R+5 : Le guide complet de l’ingénieur structure (Guide 2026). On dissèque la structure en charges permanentes (G) – le poids propre des poutres, dalles, murs – et en charges d’exploitation (Q) – neige, vent, mobilier, occupants. Ces forces, exprimées en kilonewtons par mètre carré (kN/m²), ne sont pas des abstractions. Elles sont le point de départ de tout. Une poutre en acier supportant une toiture-terrasse végétalisée n’est pas juste un élément de design ; c’est un corps soumis à un moment fléchissant (M) et à un effort tranchant (V) qui menacent de la cisailler ou de la rompre. C’est là que la Résistance Des Matériaux (RDM), un des Les Cours de Génie Civil Incontournables : RDM, Béton, Sols (vedio) (Guide 2026), quitte le tableau noir pour le chantier.

La formule fondamentale de la flexion, σ = M/v, est notre pain quotidien. Ici, σ (sigma) est la contrainte normale maximale dans la section de la poutre, en Mégapascals (MPa). M est le moment fléchissant maximal (en kN.m), et v est le module d’inertie de la section (en cm³), qui caractérise sa géométrie et son aptitude à résister à la flexion. Pour une poutre rectangulaire, c’est simple. Pour un profilé en IPE ou HEB, c’est tabulé. Mais le calcul doit être juste. Une erreur de 10% sur M, et vous pouvez passer d’une déformation élastique acceptable à une plastification irréversible. Simultanément, l’effort tranchant est vérifié avec τ = V/A, où τ (tau) est la contrainte de cisaillement, V l’effort tranchant (en kN) et A la surface de l’âme de la poutre (en mm²). Ignorer τ, c’est risquer une rupture fragile, nette, sans avertissement. Ces calculs sont la base de tout logiciel de calcul de structure.

La courbe contrainte-déformation (Courbe σ-ε) est le passeport de chaque matériau. Pour un acier de construction (type S235 ou S355), on observe une longue plage élastique linéaire où le matériau se déforme puis revient à sa forme initiale (loi de Hooke, E ≈ 210 000 MPa), suivie d’un plateau de plasticité où il se déforme de manière permanente. Cette ductilité est une sécurité : la structure se déforme visiblement avant de rompre. Le béton, lui, est différent. Sa résistance en compression est élevée (par ex. 30 MPa pour un Dosage Béton C30/37 : Guide Complet Formulation, Norme NF EN 206 & Contrôle Qualité), mais sa résistance en traction est quasi nulle (≈ 1/10 de la compression). C’est pourquoi on l’arme avec de l’acier, dont les différentes nuances d’acier utilisées en béton armé sont cruciales.

La courbe σ-ε du béton est non linéaire et sa rupture est fragile. Comprendre cette dualité est la clé de la conception des structures en béton. Les matériaux modernes comme le bois lamellé-croisé (CLT) ont un comportement encore plus complexe, dit orthotrope : leurs propriétés mécaniques varient selon la direction de la charge par rapport au fil du bois. Un logiciel calcul structure bois gratuit doit intégrer ces paramètres pour éviter des erreurs de dimensionnement catastrophiques.

L’Expert’s Secret : La Logistique des Matériaux Haute Performance.

Ce que les manuels et les logiciels comme Tekla / Trimble (Modélisation de structures acier/béton) ne vous diront jamais, c’est que la performance d’un matériau de pointe (poutre en lamellé-collé de 20m, panneau de façade préfabriqué en béton fibré ultra-haute performance – BFUP) peut être anéantie par une logistique défaillante. J’ai vu un projet prendre 3 semaines de retard parce que les panneaux CLT, livrés en juste-à-temps, n’ont pas pu être levés immédiatement à cause de vents dépassant les 50 km/h. Ils ont été stockés à plat sur le chantier, à même le sol avec une simple bâche.

Résultat : absorption d’humidité par capillarité, début de délamination sur les bords, et un taux d’humidité dépassant les 18% fatidiques, rendant les panneaux impropres à la pose. Le Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026) doit intégrer une matrice de risques logistiques : zones de stockage dédiées et préparées (surélevées, ventilées), plan de levage alternatif, et capteurs d’humidité sur les matériaux sensibles. La performance théorique d’un matériau ne vaut rien si son intégrité est compromise avant même sa mise en œuvre. C’est une friction du monde réel que seule l’expérience enseigne, et qui doit être consignée dans le planning suivi de chantier Excel gratuit : le guide complet pour gérer vos travaux efficacement.

Plan maison moderne : Section 3: Innovations & Brand Benchmarking

Le chantier d’une maison moderne n’est plus un simple assemblage artisanal. C’est une opération de levage de précision. La comparaison des géants de l’équipement n’est pas un luxe. C’est une nécessité stratégique. Prenons les grues, essentielles pour la mise en place de modules préfabriqués ou de grandes poutres. Potain (Grues à tour), avec ses modèles à montage automatisé (GMA) comme la Potain Igo M 14 : Fiche Technique, Capacités et Sécurité, est un acteur dominant pour les chantiers de villas et petits collectifs. Leur agilité est un atout. En face, Liebherr (Grues et engins de terrassement) propose des grues mobiles comme la série LTM, qui offrent une polyvalence supérieure pour les sites à accès difficile, mais à un coût de location de grue mobile plus élevé. Pour le terrassement initial, le duel se joue souvent entre Caterpillar (Engins de chantier et terrassement) et Komatsu (Matériel de construction et minier).

La pelle Caterpillar 320: Fiche Technique, Prix & Location – Le Guide Complet 2024 reste une référence en termes de fiabilité et de réseau de service, mais les modèles 2026 de Komatsu intègrent des systèmes de guidage GPS 3D d’usine plus poussés, réduisant le besoin de piquetage constant, un gain de temps non négligeable pour le métré de terrassement : Guide Complet 2026 (Cours + Excel Gratuit). D’autres acteurs comme Volvo CE (Équipements de construction Volvo) ou JCB (Chargeuses, pelles et tractopelles) se positionnent avec des machines plus compactes et électriques, une réponse directe à la pression sur les nuisances et les émissions en site urbain.

La vraie question pour 2026 est l’intégration de l’IoT.

Les constructeurs nous vendent des flottes connectées, de la maintenance prédictive, des diagnostics à distance. Sur le papier, c’est formidable. Le système de contrôle de charge d’une grue Potain MDT 368 : Fiche Technique Complète & Sécurité Optimale sur Chantier qui communique en temps réel avec le modèle BIM (Apprenez Revit : Formation complète en architecture 3D) pour valider chaque levage est une avancée sécuritaire. Mais dans la réalité du terrain, c’est souvent une source de coûts cachés et de dépendance. Les abonnements aux plateformes logicielles (Autodesk (Logiciels AutoCAD et Revit BIM), Trimble Connect), la nécessité d’une connectivité 4G/5G fiable sur tout le site, et la formation des opérateurs (métier grutier (conducteur de grue) : guide complet sur la profession, salaire et débouchés) représentent un investissement initial et récurrent massif. La productivité n’augmente que si l’ensemble de la chaîne, du bureau d’études à l’opérateur, est parfaitement aligné. Sinon, l’IoT devient un gadget coûteux qui génère des alertes superflues et noie le chef de chantier sous un déluge de données inutiles, au lieu de l’aider à remplir son Application excel de suivi de chantier BTP: Modèle Prêt à Télécharger. La promesse est là, mais l’exécution reste le talon d’Achille.

Plan maison moderne : Section 4: The « 4Génie Civil » Master Comparison Table

Plan maison moderne : Section 5: Norms, Eurocodes & Safety

La créativité architecturale s’arrête là où la sécurité commence. Et la sécurité, c’est le respect scrupuleux des normes. Pour un plan maison moderne, qui mixe souvent les matériaux, il faut jongler avec plusieurs Eurocodes. L’Eurocode 2 (Dimensionnement Béton Armé : Note de Calcul Béton Armé : Poutre, Poteau & Semelle (BAEL/Eurocode 2) (Guide 2026)) régit le calcul des fondations, des dalles et des poteaux en béton. L’Eurocode 3 (Logiciel Calcul Poutre Acier Gratuit : Le Guide Technique Ultime 2026) est indispensable pour les poutres métalliques qui permettent les grandes portées et les porte-à-faux. L’Eurocode 5, pour le bois, est devenu central avec l’essor du CLT et du lamellé-collé. Enfin, selon la localisation, l’Eurocode 8 (Calcul des structures pour leur résistance aux séismes) impose des dispositions constructives spécifiques (chaînages, joints, etc.) qui impactent directement l’architecture et le calcul du ferraillage des poteaux, semelles isolées, semelles excentrées et poutres : Méthodologie complète. Ces textes, disponibles via l’AFNOR (Normalisation française et internationale), ne sont pas des suggestions ; ils constituent la loi. Les ignorer, c’est engager sa responsabilité civile professionnelle de l’ingénieur en génie civil : guide complet.

Stratégie de Mitigation des Risques : Prévention de l’effondrement d’un porte-à-faux.

Un porte-à-faux de 4 mètres est un classique du design moderne. C’est aussi un cauchemar potentiel. Le risque principal est une rupture à l’encastrement ou une flèche excessive. Notre stratégie de mitigation est un processus en 3 phases, validé par un bureau de contrôle comme Bureau Veritas (Inspection technique et VGP).

1. Phase Conception (Bureau d’Études) : Sur-dimensionnement calculé. On ne se contente pas de vérifier la flèche admissible (typiquement L/250). On vise L/400 pour contrer les effets visuels et psychologiques d’une flèche visible. Le calcul intègre une contre-flèche à la fabrication de la poutre, qui sera annulée par les charges permanentes. Le ferraillage à l’encastrement est densifié, avec des aciers de chapeau prolongés sur au moins 1.5 fois la longueur du porte-à-faux dans la travée adjacente. Tout est modélisé sur un logiciel de calcul de structure comme Robot Structural Analysis.

2. Phase Exécution (Chantier) : Contrôle obsessionnel. Avant le bétonnage, une Fiche de contrôle ferraillage : Modèle Prêt à Télécharger est utilisée pour vérifier le diamètre, le nombre, l’espacement et la longueur des aciers. Le positionnement de l’étaiement est critique : il doit rester en place pendant 28 jours minimum pour que le béton atteigne sa résistance nominale. Un décoffrage prématuré est la cause N°1 des sinistres.

3. Phase Post-Exécution : Surveillance. Après décoffrage, des mesures topographiques précises sont effectuées pour vérifier que la flèche réelle est conforme aux calculs. Ces mesures sont consignées dans le PV DE CONSTAT D’ACHEVEMENT DES TRAVAUX : Modèle Prêt à Télécharger. Cette triple vérification transforme un risque structurel majeur en un élément maîtrisé.

Plan maison moderne : Section 6: Site Manager’s Operational Checklist

• Réception Fondations :
• [ ] Vérifier le rapport de l’étude de sol G2 et la cote du bon sol atteinte.
• [ ] Contrôler le procès-verbal d’Implantation Topographique : Le Guide Ultime Chantier 2026.
• [ ] Valider la propreté du fond de fouille avant coulage du béton de propreté.
• [ ] Pointer la Fiche de contrôle ferraillage : Modèle Prêt à Télécharger pour les semelles (Feuille de calcul des fondations – Guide technique).
• Contrôle Coffrage & Ferraillage (Avant Bétonnage) :
• [ ] Utiliser la Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger pour vérifier l’aplomb, le niveau et l’étanchéité.
• [ ] Mesurer l’enrobage des aciers (distance entre acier et paroi du coffrage).
• [ ] S’assurer de la présence et du bon positionnement des aciers de chapeaux, cadres et étriers.
• [ ] Vérifier la réservation pour les réseaux (Formation VRD : Devenez expert en voirie et réseaux).
• Opération de Bétonnage :
• [ ] Contrôler le bon de livraison béton (classe de résistance, slump, type de ciment) via la Fiche de Contrôle Bétonnage : Modèle Prêt à Télécharger.
• [ ] Prélever les éprouvettes cylindriques pour essais à 7 et 28 jours.
• [ ] Superviser la vibration du béton pour éviter nids de cailloux et ségrégation.
• [ ] Mettre en place la cure du béton (arrosage ou produit de cure) pour éviter la dessiccation.
• Mise en œuvre Éléments Préfabriqués (CLT, Poutres…) :
• [ ] Contrôler l’état des éléments à la livraison (absence de coups, fissures, délamination).
• [ ] Vérifier le taux d’humidité des éléments bois (<18%).
• [ ] Valider le plan de levage et les points d’élingage avec le grutier.
• [ ] Contrôler le serrage au couple des assemblages boulonnés.
• Sécurité Collective :
• [ ] Vérifier la conformité et la stabilité de l’échafaudage : Pose, Coût, Devis & Réglementation – Votre Guide Complet.
• [ ] S’assurer de la présence de garde-corps périphériques et de la protection des trémies.
• [ ] Tenir à jour le registre de sécurité et les VGP (Vérifications Générales Périodiques) des engins de levage (Loxam (Leader de la location de matériel BTP)).
• [ ] Remplir le Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026) en notant toutes les non-conformités.
Merci d’avoir consulté ce guide sur Plan maison moderne.


❓ FAQ : Plan maison moderne

Comment modéliser avec précision le comportement au fluage à long terme d’une poutre en CLT de grande portée et quel impact cela a-t-il sur les finitions intérieures ?

• Verdict Professionnel : Le fluage du CLT n’est pas un détail, c’est un facteur de dimensionnement critique qui, s’il est mal anticipé, conduit à des désordres inacceptables sur le second œuvre. La modélisation précise du fluage (déformation différée sous charge constante) dans le bois est régie par l’Eurocode 5.
• Elle nécessite l’application du facteur k_def, qui dépend de la classe de service (1, 2 ou 3, selon l’humidité ambiante) et de la durée de la charge.
• Pour une poutre de plancher dans une maison (Classe 1), k_def est de 0.6.
• La flèche finale (w_fin) est calculée comme la somme de la flèche instantanée (w_inst) et de la flèche de fluage (w_creep), soit : w_fin = w_inst,G * (1 + k_def) + w_inst,Q * (1 + ψ2 * k_def), où G est la charge permanente et Q la charge variable avec son facteur de quasi-permanence ψ2.
• Un logiciel de calcul de structure bois gratuit basique ignore souvent ce calcul.
• L’impact est direct : une flèche différée de 15 mm sur une portée de 8m, invisible au début, provoquera la fissuration des cloisons légères non désolidarisées, le blocage des portes et la fissuration des carrelages.
• La parade consiste à imposer une contre-flèche à la fabrication et, surtout, à désolidariser systématiquement toutes les cloisons non porteuses de la structure horizontale via des joints souples ou des lisses de tête coulissantes.
• C’est un détail de conception qui sauve des milliers d’euros en réparations.

Pour un plan de maison moderne intégrant de larges façades en verre structurel, comment gérez-vous la connexion entre le verre et la structure principale pour accommoder les déformations différentielles (thermique, structurelle) sans induire de contraintes critiques dans le verre ?

• Verdict Professionnel : La connexion verre-structure est le point le plus faible ; elle doit être conçue pour la flexibilité, pas pour la rigidité. Le verre est un matériau à rupture fragile avec une tolérance à la déformation quasi nulle.
• Le traiter comme un simple remplissage est une erreur fondamentale.
• La stratégie repose sur le principe de la déconnexion mécanique.
• On n’encastre jamais directement un panneau de verre dans une structure en béton ou en acier.
• Les fixations (par exemple, des attaches ponctuelles de type « araignée ») doivent intégrer des rotules et des matériaux à faible module d’élasticité (néoprène, silicone structurel) pour absorber les mouvements.
• Pour une façade vitrée de 6m de haut, la dilatation thermique de l’acier porteur peut atteindre plusieurs millimètres, tandis que la flèche du plancher supérieur sous charge peut ajouter 10-15 mm de mouvement vertical.
• Le logiciel de calcul de structure doit modéliser ces déplacements aux ELU (États Limites Ultimes) et ELS (États Limites de Service).
• Les résultats sont ensuite transmis au fournisseur de la façade vitrée qui dimensionne ses joints et ses fixations en conséquence.
• Le jeu dans les trous de fixation, la compressibilité des joints et la capacité de rotation des attaches sont des paramètres quantifiés, pas des estimations.
• Ignorer cette analyse différentielle, c’est programmer une rupture spontanée du verre dans les 5 ans suivant la réception des travaux.

Face à la complexité des jonctions dans l’architecture moderne (ex: acrotère isolé, balcon désolidarisé), comment quantifiez-vous et traitez-vous efficacement les ponts thermiques pour respecter les exigences de la RE2020 sans recourir à des solutions génériques ?

• Verdict Professionnel : Les ponts thermiques ne se traitent pas, ils s’éradiquent à la conception via une modélisation thermique 2D/3D systématique. Les catalogues de rupteurs thermiques sont un bon début, mais ils sont insuffisants pour les cas complexes.
• La seule approche rigoureuse est l’analyse par éléments finis avec un logiciel de thermique du bâtiment (ex: Therm, Flixo).
• Pour un balcon en porte-à-faux, la solution standard est un rupteur de pont thermique.
• Mais son efficacité dépend de sa mise en œuvre parfaite, un point faible sur chantier.
• Une approche plus robuste, issue de notre expérience, est de changer de paradigme structurel : créer un balcon autoportant, structurellement indépendant de la maison, avec ses propres fondations.
• Le coût structurel est légèrement supérieur, mais le pont thermique est totalement supprimé, la performance est garantie et le risque de malfaçon est nul.
• Pour un acrotère, l’isolation thermique par l’extérieur : guide complet pour une maison économe et confortable doit remonter et envelopper complètement la structure en béton, avec une protection adaptée.
• Chaque jonction est modélisée pour calculer son coefficient de transmission thermique linéique (Ψ, en W/m.K).
• L’objectif est de descendre sous les 0.15 W/m.K pour les jonctions critiques.
• C’est un travail d’ingénierie fine, pas de copier-coller de solutions toutes faites.

Lors du dimensionnement d’une structure mixte acier-béton pour une villa de luxe, comment arbitrez-vous entre une connexion rigide (encastrement) et une connexion articulée (rotule) pour les poutres acier sur poteaux béton, et quelles sont les implications sur le chantier ?

• Verdict Professionnel : Le choix entre encastrement et articulation est un arbitrage fondamental entre l’optimisation de la matière et la complexité de l’exécution. Une connexion encastrée permet de réduire le moment fléchissant en travée (M = qL²/24 au lieu de qL²/8 pour une poutre sur deux appuis), donc de réduire la hauteur de la poutre en acier.
• C’est esthétiquement avantageux pour un plan maison moderne.
• Cependant, elle transfère un moment important au poteau en béton, ce qui augmente significativement son ferraillage et la complexité de la platine de connexion.
• Cette platine, soudée à la poutre et fixée par des tiges d’ancrage pré-scellées dans le poteau, exige une précision millimétrique lors du coulage du béton.
• Une erreur de positionnement des tiges est quasi irrécupérable.
• Une connexion articulée, à l’inverse, est beaucoup plus simple à réaliser sur site : la platine ne transmet que des efforts verticaux et horizontaux, les tolérances de pose sont plus larges.
• La poutre sera plus haute, mais le poteau sera moins ferraillé et le risque d’erreur sur chantier est drastiquement réduit.
• Notre doctrine chez 4Génie Civil est de privilégier la robustesse de l’exécution : nous optons pour des articulations 90% du temps, sauf si une contrainte architecturale impérieuse (hauteur sous plafond limitée) nous force à l’encastrement, qui est alors traité comme un point critique avec un protocole de contrôle renforcé, incluant un procès-verbal d’implantation : Modèle Prêt à Télécharger spécifique pour les platines.

Avec la montée en puissance du BIM niveau 3, comment assurez-vous l’interopérabilité et la cohérence des données entre le modèle architectural (Revit), le modèle de calcul de structure (Robot/ETABS), et le modèle de fabrication (Tekla) sans perte d’information critique ?

• Verdict Professionnel : L’interopérabilité parfaite est un mythe marketing.
• La réalité est une gestion contrôlée des ruptures de chaîne numérique. Le format IFC (Industry Foundation Classes) est la lingua franca théorique, mais dans la pratique, la traduction n’est jamais parfaite.
• Une poutre définie dans Revit Architecture : la solution BIM incontournable pour les architectes modernes peut perdre ses excentricités ou ses conditions aux limites lors de l’import dans Robot.
• Un assemblage complexe modélisé dans Tekla Structures 2025 peut être rétro-traduit en un simple volume générique dans Revit.
• Notre stratégie n’est pas de croire en un flux de travail 100% automatisé.
• Elle est de définir un « Modèle Fédéré Maître » et des « Propriétaires de Données ».
• Le modèle structurel créé par l’Ingénieur en Structure : Rôle, Missions, Formation et Débouchés en 2025 est la seule source de vérité pour la géométrie porteuse.
• Nous utilisons des plugins et des scripts (Dynamo pour Revit script : Le Guide Stratégique (2026)) pour automatiser le transfert, mais chaque import/export majeur fait l’objet d’une validation humaine et d’un Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026).
• Nous superposons les modèles dans Navisworks ou Trimble Connect pour une détection de clashs visuelle et automatique.
• La clé n’est pas l’outil, mais le protocole BIM défini en amont du projet, qui spécifie qui modélise quoi, à quel niveau de détail (LOD), et qui est responsable de la mise à jour de chaque donnée.
• Sans cette gouvernance stricte, le BIM génère plus de chaos que de productivité.
• C’est la différence entre un comparatif AutoCAD vs Revit et une vraie stratégie de formation BIM : maîtrisez la modélisation intelligente du bâtiment.
