Logiciel architecture gratuit conception : Guide pour Concevoir Sans Dépenser (Update 2026)

Logiciel architecture gratuit conception : Section 1: Introduction & 2026 Strategic Landscape

Le sujet est « Logiciel architecture gratuit conception ». Une illusion. Vous pensez qu’un outil gratuit vous affranchit des coûts ? C’est une erreur de débutant. Le véritable coût d’un projet ne réside pas dans la licence d’un logiciel, mais dans les tonnes de béton mal coulées, l’acier mal dimensionné et les plannings qui explosent à cause d’une conception déconnectée de la réalité physique du chantier. En 2026, cette déconnexion n’est plus une simple erreur de gestion ; c’est une faute stratégique majeure. Nous sommes en pleine crise de la décarbonation, une guerre de tranchées où chaque kilogramme de CO2 compte. Les anciens matériaux, nos bétons C25/30 et aciers S235, sont devenus des passifs carbone. Les réglementations environnementales ne sont plus des recommandations mais des couperets qui tranchent les bilans financiers. Dans ce nouveau paradigme, la maîtrise de la conception, de la physique des matériaux jusqu’à la logistique de levage, n’est pas une option. C’est un actif stratégique. Chez 4Génie Civil, nous ne vendons pas de rêves numériques. Nous forgeons des certitudes structurelles.

Ce guide n’est pas une liste de logiciels gratuits. C’est un manuel de survie pour l’ingénieur qui doit construire dans un monde de ressources finies et de contraintes maximales. Oubliez le marketing des éditeurs de logiciels. La vraie intelligence n’est pas dans le cloud, elle est dans la compréhension des lois de la physique qui régissent nos chantiers. C’est pourquoi ce sujet, loin d’être anecdotique, est au cœur de notre mission : transformer la connaissance technique brute en avantage compétitif. Le meilleur logiciel gratuit architecture n’est qu’un prétexte pour parler de ce qui compte vraiment : l’ingénierie.

Logiciel architecture gratuit conception : Section 2: Deep Technical Dive & Engineering Principles

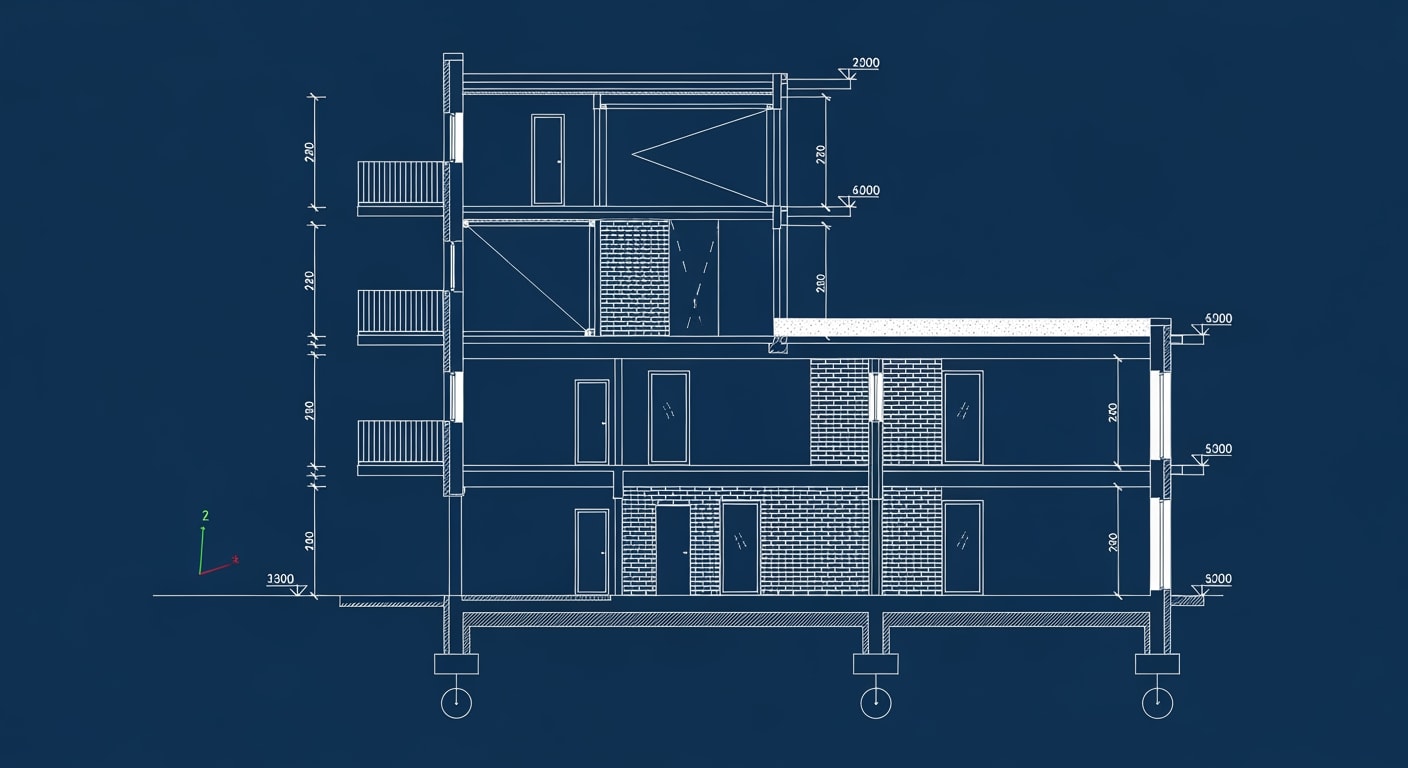

Un trait dans SketchUp Pro 2024 – Téléchargement Gratuit est une abstraction. Une poutre de 12 mètres sur un chantier est une réalité de 8 tonnes soumise à la gravité. La différence entre les deux, c’est la physique. Point. Tout ingénieur qui l’oublie court à la catastrophe. La première étape est la descente de charges, un exercice non négociable que vous pouvez esquisser sur une feuille de calcul de descente de charges Modèle Prêt à Télécharger. On distingue les charges statiques (poids propre G, charges d’exploitation Q) des charges dynamiques (vent W, séisme E, chocs). Ces forces, exprimées en kN ou kN/m², ne sont pas des données virtuelles ; elles se traduisent par des contraintes internes dans la matière. C’est là qu’intervient la Résistance des Matériaux (RDM), notre discipline fondamentale. Pour une poutre en flexion simple, la contrainte normale (σ) est maximale aux fibres extrêmes et se calcule par la formule consacrée : σ = M/v, où M est le moment fléchissant (en kN.m) et v est le module de flexion de la section (en cm³ ou m³). Cette contrainte, exprimée en Mégapascals (MPa), doit rester inférieure à la limite élastique du matériau (fy pour l’acier, fcd pour le béton) sous peine de déformation permanente ou de rupture. Une formation gratuite en calcul de structures pour ingénieurs civils est le minimum requis.

Simultanément, l’effort tranchant (V) génère des contraintes de cisaillement (τ). Une approximation courante pour les sections rectangulaires est τ = 1.5 * (V/A), où A est l’aire de la section. Ce cisaillement est critique près des appuis et doit être repris par des armatures transversales dans le béton ou des renforts d’âme dans les poutres métalliques. Tout logiciel de calcul de structure gratuit digne de ce nom doit modéliser ces deux phénomènes. Le comportement réel du matériau est décrit par sa courbe contrainte-déformation (Courbe σ-ε). Pour un acier de construction, on observe une phase élastique linéaire (loi de Hooke : σ = E.ε, où E est le module de Young, ~210 000 MPa), suivie d’un plateau de plasticité, puis d’une zone d’écrouissage jusqu’à la rupture. Le béton, lui, a un comportement fragile en traction et ductile en compression, ce qui justifie l’association avec l’acier dans le béton armé. Comprendre ces courbes, c’est comprendre l’âme de la structure. C’est savoir où se situent les réserves de sécurité et où se cache le risque de rupture fragile. Les cours de Génie Civil incontournables : RDM, Béton, Sols (vedio) (Guide 2026) sont la base de tout. Le choix d’un logiciel de calcul de structure est secondaire par rapport à cette compréhension fondamentale.

L' »Expert’s Secret » : La Logistique de Grutage et la Pression au Sol.

Voici une vérité que vous ne trouverez dans aucun manuel de logiciel. Votre logiciel BIM gratuit vous permet de placer une poutre préfabriquée de 40 tonnes à 30 mètres de portée. Fantastique. Mais il ne vous dit pas que la grue mobile de 300 tonnes nécessaire pour cette opération exerce, via ses stabilisateurs, une pression au sol pouvant atteindre 2.5 MPa (250 t/m²). Or, le sol de votre chantier, après une semaine de pluie, a une portance admissible de 0.1 MPa. Votre opération de levage, si parfaitement modélisée, est physiquement impossible sans la conception et la réalisation d’une plateforme de grutage spécifique : terrassement, géotextile, couches de graves compactées, et souvent des plaques de répartition en acier de plusieurs tonnes. Le coût et le délai de cette plateforme, jamais modélisés, peuvent torpiller votre budget et votre planning. Le véritable ingénieur ne se contente pas de vérifier que la poutre tient ; il vérifie que le sol tiendra la machine qui la pose. C’est la friction du monde réel, la différence entre un dessin et un chantier. Le suivi chantier commence par cette lucidité.

Logiciel architecture gratuit conception : Section 3: Innovations & Brand Benchmarking

Le choix de l’engin n’est pas anodin, il est dicté par la conception. En 2026, la bataille des titans du levage se joue sur des détails qui impactent directement le ROI. Comparons les leaders : Liebherr (Grues et engins de terrassement), Potain (Grues à tour), et Caterpillar (Engins de chantier et terrassement). Liebherr continue de dominer le segment des grues mobiles de haute capacité avec des innovations sur la flexibilité du contrepoids (VarioBallast) qui permettent d’optimiser les capacités de charge dans des espaces restreints, un avantage décisif en milieu urbain. Potain, avec ses grues à tour, se concentre sur la vitesse de montage et le télescopage, réduisant les temps morts sur le chantier. Leurs systèmes de contrôle CCS (Crane Control System) offrent une précision de positionnement millimétrique, essentielle pour la pose d’éléments de façade ou de modules préfabriqués. Caterpillar, bien que moins présent dans le levage vertical pur, est incontournable pour la préparation de la plateforme. Leurs nouvelles niveleuses et compacteurs équipés de systèmes de guidage 3D (CAT Grade) garantissent que la plateforme de grutage est réalisée avec une précision qui était impensable il y a dix ans, sécurisant ainsi les opérations de levage des concurrents. La synergie entre un CAT pour la base et une Liebherr pour le levage est une combinaison gagnante sur les projets complexes.

Maintenant, la question qui fâche : l’intégration IoT. Est-ce un gain de productivité ou une augmentation des coûts déguisée ? Les constructeurs vous vendent des tableaux de bord magnifiques avec des dizaines de KPI : consommation de carburant, heures moteur, taux d’utilisation, codes d’erreur en temps réel. C’est séduisant. Mais sur le terrain, la réalité est plus nuancée. Un gain réel de productivité est observé lorsque ces données sont intégrées dans un système de gestion de flotte et de planning suivi de chantier Excel gratuit pour optimiser la maintenance prédictive et la logistique de carburant. Par exemple, savoir qu’une grue a un taux d’attente de 40% à cause de retards de livraison des camions-toupies permet de re-synchroniser le planning et de générer des économies substantielles. En revanche, si ces données ne sont pas analysées et transformées en actions concrètes par un OPC compétent, l’IoT n’est qu’un gadget coûteux. C’est une couche de complexité supplémentaire, une source de pannes potentielles, et une facture d’abonnement mensuelle. Le verdict est donc partagé : l’IoT n’est un multiplicateur de performance que si l’organisation du chantier est suffisamment mature pour exploiter l’information. Sans cette maturité, c’est jeter de l’argent par les fenêtres. Une bonne gestion commence par un Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026) bien tenu, pas par un dashboard clignotant.

Logiciel architecture gratuit conception : Section 4: The « 4Génie Civil » Master Comparison Table

Tableau Comparatif Stratégique des Équipements de Levage (Vision 2026)

Logiciel architecture gratuit conception : Section 5: Norms, Eurocodes & Safety

La sécurité n’est pas une option, c’est une obligation de résultat. Dans le contexte du levage et des structures temporaires de chantier, deux normes sont reines : l’Eurocode 1 (EN 1991) pour les actions, notamment les charges de vent sur les grues, et l’Eurocode 3 (EN 1993) pour le calcul des structures en acier, qui s’applique directement à la conception des flèches, mâts et contre-flèches des grues. Une grue n’est rien d’autre qu’une structure métallique hyper-sollicitée et mobile. L’Eurocode 3-1-1 fournit les règles générales pour les bâtiments, mais les principes de vérification des sections (résistance en traction, compression, flexion, cisaillement) et de l’instabilité (flambement, déversement) sont universels. La flèche d’une grue est un cas d’école de poutre en treillis soumise à des efforts de compression et de traction, où le risque de flambement des barres comprimées est prépondérant. Les abaques de charge fournis par les constructeurs comme Potain ou Liebherr sont le résultat de calculs complexes basés sur ces principes, validés par des milliers d’heures de tests. Les ignorer ou tenter de les dépasser est un suicide professionnel et pénal. La Vérification Générale Périodique (VGP), menée par des organismes de contrôle, s’assure que l’état de la structure métallique reste conforme aux spécifications initiales, sans corrosion excessive ni déformation plastique.

Stratégie de Mitigation des Risques : Prévention de l’Effondrement en Phase de Levage

Le risque maximal est l’effondrement de la grue. La stratégie de mitigation est une chaîne de responsabilités qui ne doit avoir aucun maillon faible.

1. Validation Amont : L’ingénieur structure doit valider le plan de levage. Ce n’est pas un simple document administratif. Il doit vérifier la compatibilité entre le poids des éléments (tolérances incluses), la capacité de la grue selon l’abaque à la portée et hauteur requises, et surtout, la pression au sol générée par les stabilisateurs. Une interprétation d’un rapport de sol géotechnique (Mission G2) est impérative. Toute supposition est proscrite.

2. Contrôle de la Plateforme : Avant l’arrivée de la grue, un procès-verbal d’implantation de la plateforme de grutage doit être dressé. Le chef de chantier doit vérifier sa conformité avec les plans d’exécution (dimensions, niveaux, compactage) via des essais de plaque si spécifié.

3. Briefing Pré-Levage (Toolbox Meeting) : Le jour J, le chef de manœuvre, le grutier, les élingueurs et le chef de chantier doivent revoir ensemble le plan de levage. Les points critiques sont : le poids exact de la charge, l’état des élingues, la vitesse du vent (mesurée en temps réel sur site, pas sur une application météo), et les procédures de communication. Un Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026) doit acter ce briefing.

4. Surveillance Dynamique : Pendant le levage, une seule personne donne les ordres au grutier. Le chef de chantier surveille le comportement des stabilisateurs (pas d’enfoncement) et de la structure (pas de bruits ou de déformations anormaux). Au moindre doute, la procédure est : « STOP ». On pose la charge et on analyse. L’urgence du planning ne doit jamais primer sur la sécurité. La responsabilité civile professionnelle de l’ingénieur en génie civil est engagée à chaque seconde.

Logiciel architecture gratuit conception : Section 6: Site Manager’s Operational Checklist

• Phase Préparatoire (J-15 à J-1)
• [ ] Réception et validation du plan de levage et de la note de calcul de la plateforme de grutage.
• [ ] Vérification de l’adéquation entre le rapport de sol G2 et les hypothèses de la note de calcul.
• [ ] Commande et réception des certificats de conformité de la grue et des accessoires de levage (élingues, manilles).
• [ ] Implantation topographique de la zone de grutage et des accès. Implantation Topographique : Le Guide Ultime Chantier 2026.
• [ ] Exécution et réception de la plateforme de grutage (Fiche de Contrôle adaptée).
• [ ] Vérification des autorisations (voirie, survol) et du balisage de la zone d’exclusion.
• [ ] Consultation de la météo à long terme pour anticiper les risques de vent fort ou de gel.
• Jour du Levage (Jour J)
• [ ] Procès-Verbal de Démarrage de l’opération de levage.
• [ ] Inspection visuelle de la grue et des accessoires par le grutier et le chef de manœuvre.
• [ ] Toolbox meeting sécurité avec tous les intervenants : rappel des rôles, des signaux, des risques.
• [ ] Mesure de la vitesse du vent sur site avec un anémomètre. Comparaison avec la vitesse maximale admissible de la grue (en service et hors service).
• [ ] Vérification du poids réel de la charge (peson si nécessaire) et de son centre de gravité.
• [ ] Contrôle de l’élingage : angles, protection des arêtes vives, équilibre.
• [ ] Test de levage : soulever la charge de quelques centimètres, tenir, vérifier la stabilité et les indicateurs de la grue.
• Phase Post-Levage
• [ ] Inspection de la zone de travail après l’opération pour détecter toute dégradation (plateforme, voiries).
• [ ] Rangement et stockage sécurisé des accessoires de levage.
• [ ] Rédaction du Rapport Journalier de Chantier détaillant le déroulement de l’opération.
• [ ] Si l’opération est une étape clé, signature d’un PV DE CONSTAT D’ACHEVEMENT DES TRAVAUX partiel.

1. Comment les modèles de calcul par éléments finis (FEM) utilisés par les fabricants de grues intègrent-ils les non-linéarités matérielles et géométriques pour prédire le comportement au flambement de la flèche sous charges dynamiques (ex: coup de vent) ?

– Modèles FEM avancés sont indispensables, mais leur pertinence dépend crucialement de la qualité des lois de comportement implémentées et de la modélisation des imperfections initiales, qui sont les véritables déclencheurs du flambement. Les fabricants comme Liebherr ou Potain n’utilisent pas de simples analyses linéaires. Leurs modèles intègrent des non-linéarités géométriques (grands déplacements, effet P-Delta) qui sont fondamentales, car la rigidité de la structure change à mesure qu’elle se déforme. Ils implémentent également des non-linéarités matérielles, avec des lois de comportement élasto-plastiques complexes pour l’acier à haute limite élastique (S960 ou plus) utilisé dans les membrures critiques.

– Charge dynamique transitoire : Pour simuler un coup de vent, on applique une charge dynamique transitoire. Le solveur (implicite ou explicite) calcule la réponse de la structure pas à pas. Le point crucial est l’introduction d’imperfections géométriques initiales (défauts de rectitude des barres, excentricités de soudage), souvent modélisées par une forme propre de flambement issue d’une première analyse de buckling linéaire. Sans ces imperfections, un modèle parfait ne flamberait jamais numériquement. C’est la combinaison de la charge de compression, de la charge dynamique latérale et de l’amplification de ces imperfections qui mène à la divergence des calculs, signalant l’effondrement.

– Facteurs de sécurité calibrés : Le défi est de corréler ces simulations avec les résultats des essais en vraie grandeur pour calibrer les facteurs de sécurité, conformément à l’esprit de l’Eurocode. Un logiciel de calcul de structure grand public n’atteint jamais ce niveau de sophistication. Verdict Professionnel : Les modèles FEM avancés sont indispensables, mais leur pertinence dépend crucialement de la qualité des lois de comportement implémentées et de la modélisation des imperfections initiales, qui sont les véritables déclencheurs du flambement.

2. Au-delà du simple respect de la pression admissible du sol, comment quantifiez-vous le risque de tassement différentiel sous les différents patins d’une grue mobile sur un sol hétérogène, et quelles sont les stratégies de mitigation actives pendant le levage ?

Tassement différentiel silencieux : Verdict Professionnel : Le tassement différentiel est le véritable ennemi silencieux du grutier. Sa quantification exacte est quasi impossible in-situ, on se concentre donc sur une stratégie de prévention robuste et une surveillance active. L’étude de sol G2 donne une idée de l’hétérogénéité, mais ne peut cartographier chaque lentille d’argile molle.

Plateforme répartition grutage : La première stratégie de mitigation est la conception d’une plateforme de grutage agissant comme un radier de répartition, dont l’épaisseur et le ferraillage (si en béton) ou la compacité (si en graves) sont calculés pour lisser les différences de portance du sol sous-jacent. L’utilisation de plaques de répartition de très grande surface et de haute rigidité est la deuxième ligne de défense.

Surveillance pressions active : Pendant l’opération, la mitigation active est primordiale. Les grues modernes sont équipées de capteurs de pression sur chaque vérin de stabilisation. Le grutier surveille en permanence ces pressions sur son écran de contrôle. Une variation significative de pression sur un vérin par rapport aux autres, sans changement de charge, est un signal d’alarme de tassement. La procédure d’urgence est de stopper la manœuvre, de poser la charge si possible, et de réévaluer la situation. Sur les levages les plus critiques (plusieurs centaines de tonnes), des géomètres peuvent être postés avec des niveaux de précision pour surveiller en temps réel l’altitude des patins. C’est une friction opérationnelle énorme, mais c’est le prix de la sécurité sur des projets hors-normes.

3. L’intégration de l’IoT sur les engins de chantier génère un volume massif de données. Comment structurer une architecture data (Data Pipeline) efficace pour passer de la donnée brute (ex: pression hydraulique d’un vérin) à une information actionnable pour un directeur de travaux (ex: risque de défaillance prédictive) ?

Verdict Professionnel : Une architecture data efficace repose sur une hiérarchie de traitement : Edge, Fog, et Cloud. Sans cette structure, on ne crée que du bruit numérique et des coûts de stockage inutiles. Le marketing des Caterpillar et autres Komatsu est brillant, mais la mise en œuvre est un vrai métier d’ingénieur.

1. Edge Computing (sur l’engin) : Le capteur de pression ne doit pas envoyer 1000 points par seconde. Le calculateur de l’engin (l’ECU) doit déjà faire un premier filtrage : lissage, détection de pics, calcul de moyennes mobiles. Il ne transmet que des données pré-traitées ou des alertes (ex: « Pression > Seuil critique pendant 5s »).

2. Fog Computing (sur le chantier) : Une passerelle locale (gateway) sur le chantier agrège les données de plusieurs machines. C’est ici que l’on peut croiser des informations : les données de la grue avec celles de l’anémomètre, ou les données de la chargeuse sur pneus avec le planning de livraison des camions. Cette couche permet une réactivité locale sans dépendre d’une connexion internet parfaite.

3. Cloud Computing (au siège) : Les données agrégées et moins volumineuses sont envoyées vers le cloud. C’est là que les algorithmes de Machine Learning tournent. Ils ne travaillent pas sur la donnée brute, mais sur des séries temporelles déjà nettoyées. Ils peuvent alors détecter des schémas complexes (ex: une légère augmentation de la température d’huile corrélée à une baisse de pression sur plusieurs semaines) qui sont des signatures de défaillance future. Le directeur de travaux ne reçoit pas un flux de données, mais une notification : « Vérifier pompe hydraulique sur Pelle #3. Risque de panne estimé à 75% dans les 15 jours ». C’est la différence entre la donnée et l’intelligence.

4. En matière de conception de structures en acier selon l’Eurocode 3, comment arbitrer le conflit entre l’optimisation topologique (qui favorise des formes organiques complexes) et la fabricabilité/constructibilité (qui privilégie les profils standards et les assemblages simples) ?

Optimisation topologique économique : Verdict Professionnel : L’arbitrage est une négociation économique et logistique menée par l’ingénieur. L’optimum théorique est un leurre ; l’optimum réalisable est l’objectif. L’optimisation topologique, propulsée par des logiciels comme ceux de Dassault Systèmes, est un outil puissant pour minimiser le poids de matière pour une rigidité donnée. Elle génère des formes qui ressemblent à des os, parfaitement logiques d’un point de vue mécanique.

Coût fabrication complexe : Cependant, chaque courbe, chaque variation de section a un coût de fabrication. Un profilé standard (IPE, HEA) sort d’un laminoir à quelques centaines d’euros la tonne. Une pièce de forme complexe, découpée au plasma ou imprimée en 3D métal, peut coûter dix à cent fois plus cher. L’arbitrage se fait donc via une analyse de coût complet (Total Cost of Ownership).

Curseur ingénieur stratégique : Pour une pièce unique et critique (ex: un nœud d’assemblage d’une toiture de stade), le surcoût de fabrication peut être justifié par le gain de poids et la performance structurelle. Pour les 1000 poutres d’un bâtiment de bureaux, l’utilisation de profils standards et d’assemblages boulonnés éprouvés sera toujours plus économique. Le rôle de l’ingénieur structure moderne, aidé par des outils BIM comme Tekla / Trimble, est de trouver le bon curseur : utiliser des profils standards partout où c’est possible, et réserver ces géométries complexes à quelques points stratégiques où elles apportent une valeur ajoutée non contestable. Le comparatif des matériaux de construction : acier vs béton vs bois doit intégrer cette notion de coût de mise en œuvre.

5. La tendance est aux bétons à très hautes performances (BFUP) et aux matériaux bas-carbone. Comment ces nouveaux matériaux, avec leur comportement rhéologique et leur cinétique de prise très différents, impactent-ils la conception et la rotation des coffrages métalliques sur un chantier à haute cadence ?

BFUP poussée hydrostatique : Verdict Professionnel : Ces matériaux sont une révolution sur le papier, mais un casse-tête logistique sur le terrain. Ils exigent une refonte complète du cycle de bétonnage et une intelligence de planification bien supérieure à celle requise pour un béton traditionnel. Un BFUP a une fluidité exceptionnelle (auto-plaçant) mais exerce une poussée hydrostatique maximale sur les coffrages, bien supérieure à un béton C30/37 vibrant. Les banches doivent être dimensionnées pour cette pression, avec des tiges de serrage plus nombreuses et plus robustes, ce qui alourdit le coffrage et complexifie la manutention. La Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger doit être adaptée.

Bétons bas-carbone : Concernant les bétons bas-carbone, qui substituent une partie du ciment par des laitiers ou des cendres volantes, leur cinétique de prise est souvent beaucoup plus lente, surtout par temps froid. Là où un béton classique atteint une résistance suffisante pour le décoffrage en 24 ou 48 heures, un béton bas-carbone peut nécessiter 72 heures ou plus. Cela tue une rotation des banches sur 24h.

Adaptation chantier phasage : La solution n’est pas de rejeter ces matériaux, mais d’adapter le chantier : utiliser des adjuvants accélérateurs (avec prudence), mettre en place des systèmes d’étuvage (chauffage du béton), ou tout simplement, repenser le phasage du projet pour intégrer ces temps de prise plus longs. Cela peut impliquer d’avoir plus de jeux de coffrage en circulation. Le gain carbone du matériau doit être mis en balance avec le surcoût et la complexité logistique qu’il engendre. Le dosage béton 350 kg avec mélange sable et gravier est une recette simple ; la formulation d’un BFUP bas-carbone est une science.
