Calcul poutre acier gratuit : Section 1: Introduction & 2026 Strategic Landscape

Le calcul poutre acier gratuit n’est pas une requête pour étudiant fauché. C’est une arme tactique. En 2026, le champ de bataille de l’ingénierie structurelle est défini par une contrainte non négociable : la décarbonation. Les maîtres d’ouvrage ne demandent plus seulement un bâtiment qui tient debout ; ils exigent une structure avec une empreinte carbone quantifiable et minimale, un prérequis pour obtenir financements et permis. Les matériaux traditionnels, notamment le béton produit via des processus énergivores, sont sous un examen minutieux, leur bilan carbone devenant un passif financier. C’est ici que l’acier, surtout l’acier à haute limite d’élasticité et issu de filières de recyclage, devient un actif stratégique majeur. Mais l’acier n’est vertueux que s’il est utilisé avec une intelligence chirurgicale. Chaque kilogramme d’acier superflu n’est pas seulement un coût matériel, c’est une dépense carbone que le projet ne peut plus se permettre.

Voilà pourquoi la capacité à évaluer rapidement des hypothèses de dimensionnement, à tester une variante de profilé ou à vérifier une portée audacieuse sans déployer l’artillerie lourde d’une licence Tekla / Trimble ou Autodesk Robot à 5 chiffres est fondamentale. Un logiciel calcul poutre acier gratuit n’est pas un substitut à l’analyse complète, c’est un outil de débroussaillage à haute vitesse pour l’ingénieur expérimenté. Il permet de valider une intuition, d’écarter une mauvaise piste en quelques minutes, et d’orienter la conception vers l’optimisation matière bien avant la modélisation détaillée. Pour 4Génie Civil, maîtriser ces outils et comprendre leurs limites n’est pas une compétence optionnelle, c’est le fondement d’une ingénierie pertinente et économiquement viable dans le paradigme de 2026. Ignorer cette réalité, c’est concevoir des projets déjà obsolètes.

Calcul poutre acier gratuit : Section 2: Deep Technical Dive & Engineering Principles

Le dimensionnement d’une poutre n’est pas de la magie. C’est de la physique appliquée, brutale et sans pitié. Tout commence par la descente de charges, une étape fondamentale que vous pouvez modéliser avec notre feuille de calcul de descente de charges Modèle Prêt à Télécharger. On distingue les charges permanentes (G), le poids mort de la structure et des éléments qu’elle supporte (dalles, cloisons, toitures), exprimées en kN/m ou kN/m². Puis viennent les charges d’exploitation (Q), variables et dépendant de l’usage du bâtiment (bureaux, stockage, habitation). Mais la réalité du terrain est plus complexe. Il faut intégrer les charges dynamiques : les vibrations d’une machine, l’impact d’un pont roulant, les rafales de vent sur une façade, ou les sollicitations sismiques. Un simple outil en ligne qui ne différencie pas ces sollicitations vous mène droit à la catastrophe.

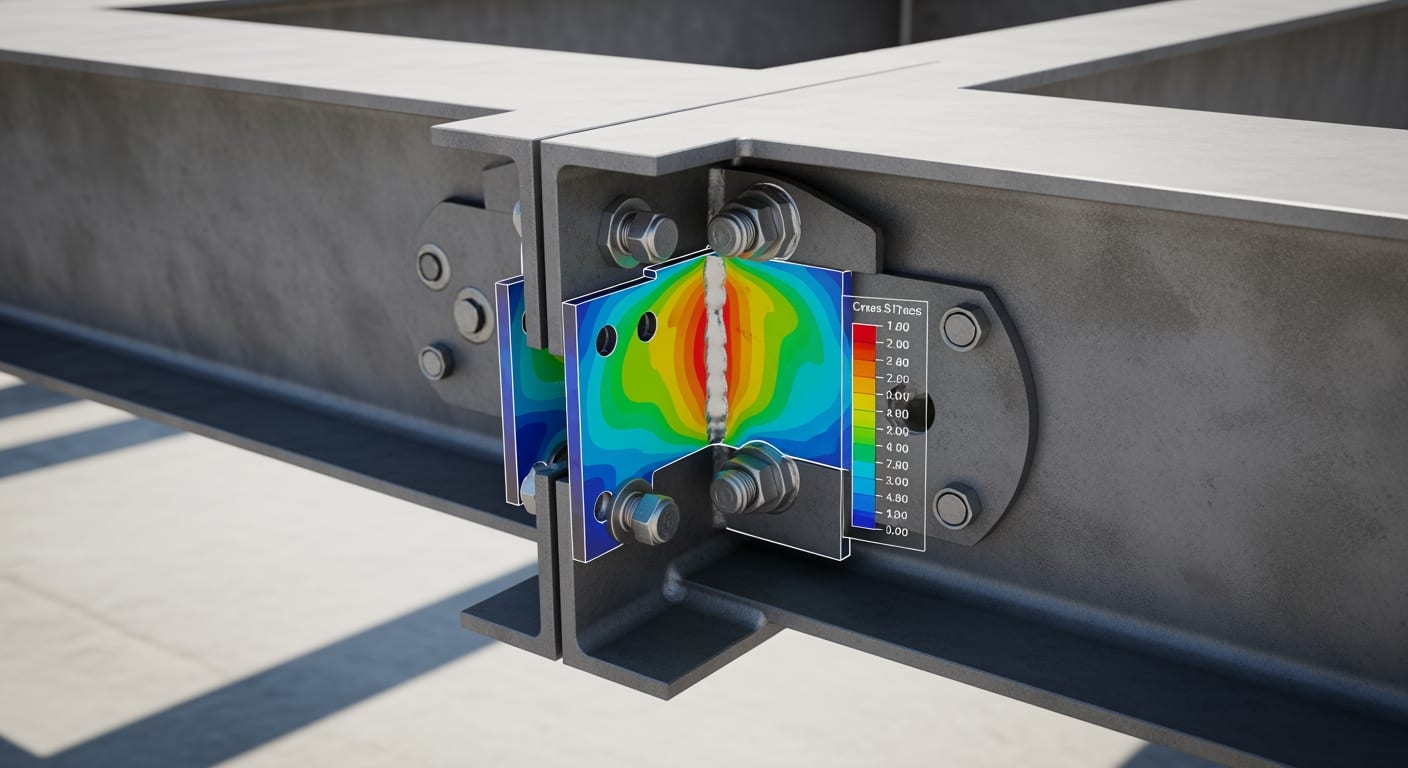

Une fois les charges définies, la Résistance des Matériaux (RDM) entre en jeu. C’est le cœur de notre métier, détaillé dans nos Cours de Génie Civil Incontournables : RDM, Béton, Sols (vedio) (Guide 2026). La poutre subit principalement une flexion, qui génère des contraintes de compression dans la fibre supérieure et de traction dans la fibre inférieure (pour une charge descendante). La contrainte normale (σ) est le rapport entre le moment fléchissant (M) et le module d’inertie (W). La formule de base est un mantra :

`σ_max = M_Ed / W_el,min`

Où :

• `σ_max` est la contrainte maximale dans la section (en MPa ou N/mm²).
• `M_Ed` est le moment fléchissant de calcul à l’état limite ultime (en kN.m).
• `W_el,min` est le module d’élasticité de la section (en cm³ ou m³), une propriété géométrique du profilé (IPE, HEA, etc.).

Cette contrainte doit rester inférieure à la limite d’élasticité de l’acier (fy) divisée par un facteur de sécurité (γM0). Pour un acier S235, fy = 235 MPa.

Simultanément, l’effort tranchant (V) induit des contraintes de cisaillement (τ). Une vérification simplifiée s’écrit :

`τ_Ed = V_Ed / A_v`

Où :

• `V_Ed` est l’effort tranchant de calcul (en kN).
• `A_v` est l’aire de cisaillement de la section (en cm² ou m²), qui pour un profilé en I est approximativement l’aire de l’âme.

Cette contrainte est comparée à la résistance au cisaillement de l’acier.

Comprendre le comportement de l’acier est vital. La courbe contrainte-déformation (Stress-Strain) est notre feuille de route. Elle montre une première phase linéaire, le domaine élastique, où le matériau reprend sa forme initiale après déchargement (Module de Young E ≈ 210 000 MPa). C’est dans cette zone que l’on vérifie les déformations (flèche) à l’État Limite de Service (ELS). Puis vient le plateau plastique, où l’acier se déforme sans augmentation de contrainte : c’est la ductilité. Cette capacité à se déformer plastiquement avant de rompre est la grande sécurité de l’acier. Elle permet la redistribution des efforts dans les structures hyperstatiques. Enfin, vient la zone d’écrouissage jusqu’à la rupture. Un bon Ingénieur en Structure : Rôle, Missions, Formation et Débouchés en 2025 ne se contente pas de vérifier une contrainte ; il comprend dans quelle zone de cette courbe son élément travaille.

The « Expert’s Secret »: La Friction Logistique

Le logiciel vous donnera toujours le profilé le plus léger. C’est son travail. Mais il ne vous parlera jamais de la friction du monde réel. J’ai vu un projet de centre commercial en plein centre-ville où le bureau d’études, fier de son optimisation, avait spécifié des poutres treillis de 24 mètres d’un seul tenant pour franchir une grande portée. Résultat parfait dans AutoCAD.

La réalité du chantier fut un cauchemar logistique. Le semi-remorque ne pouvait pas négocier les rues étroites. La seule grue mobile capable de lever cette charge à cette portée, une Location Grue Mobile de 200 tonnes, ne pouvait pas être stabilisée sur la voirie existante sans travaux de renforcement coûteux. Le projet a pris deux mois de retard et a subi un surcoût exorbitant, le temps de redessiner les poutres avec des jonctions boulonnées au milieu, de refabriquer et de relivrer. Le secret de l’ingénieur senior n’est pas dans une formule complexe. Il est dans cette question, posée avant même de lancer le calcul : « Comment cette poutre arrive-t-elle sur site et comment la met-on en place ? ». La conception doit intégrer la logistique de montage comme une donnée d’entrée, pas comme une conséquence. Penser en termes de colisage, d’accès, de capacité de levage (Potain MC 125: Prix, Fiche Technique & Guide Complet 2026) et de phasage de montage est ce qui différencie un plan exécutable d’un simple dessin théorique.

Calcul poutre acier gratuit : Section 3: Innovations & Brand Benchmarking

Parler de poutres en acier sans parler des machines qui les assemblent est une abstraction inutile. La performance d’un design structurel se mesure à sa constructibilité. En 2026, les géants du levage comme Liebherr (Grues et engins de terrassement), Potain (Grues à tour), et les acteurs de la manutention comme Caterpillar (Engins de chantier et terrassement) ne sont pas de simples fournisseurs ; ils sont des partenaires (ou des obstacles) à l’exécution.

La comparaison n’est pas une question de « qui est le meilleur », mais de « quel outil pour quelle mission ». Pour le montage d’une charpente métallique complexe sur un site exigu, une grue mobile Liebherr LTM avec flèche télescopique offre une flexibilité chirurgicale. Sa capacité à se déployer rapidement, à effectuer des levages précis et à repartir en fait l’outil idéal pour des opérations commando. À l’inverse, pour la construction d’un IGH avec une structure acier répétitive, une grue à tour Potain MDT à flèche relevable est la reine du chantier. Elle domine l’emprise, distribue les éléments sur des mois et son coût d’exploitation est optimisé pour la durée. Le choix entre ces deux philosophies impacte directement la conception : une conception optimisée pour une grue à tour favorisera des éléments plus légers et répétitifs, tandis qu’une conception pour grue mobile pourra intégrer des modules pré-assemblés plus lourds pour accélérer le montage.

Et l’IoT dans tout ça ? Les fabricants vantent leurs systèmes de surveillance en temps réel, leurs capteurs de charge, leurs anti-collision 3D. Est-ce un gain de productivité ou un gadget coûteux ? La réponse est nuancée. Sur le papier, savoir en temps réel la charge exacte, le rayon et la vitesse du vent est un progrès sécuritaire indéniable. Cela permet de travailler au plus près des limites de l’abaque de charge en toute confiance. Cependant, la friction du terrain revient. J’ai vu des opérateurs désactiver des alarmes jugées trop sensibles, créant un faux sentiment de sécurité. J’ai vu des chantiers paralysés par un capteur défaillant. La technologie est un amplificateur. Elle amplifie la compétence d’une équipe bien formée et organisée, qui utilise la donnée pour valider son Planning Suivi de Chantier Excel Gratuit : Le Guide Complet 2026 pour les Professionnels du BTP. Elle amplifie aussi le chaos sur un chantier mal géré. Le gain de productivité n’est pas dans le capteur lui-même, mais dans l’intégration de sa donnée dans le processus de décision du chef de chantier et du grutier. Des marques comme Manitou Group (Chariots télescopiques et nacelles) ou JCB (Chargeuses, pelles et tractopelles) avec leurs engins connectés font face au même défi : transformer la data en action, pas en simple information. Le vrai ROI se trouve là.

Calcul poutre acier gratuit : Section 4: The « 4Génie Civil » Master Comparison Table

Calcul poutre acier gratuit : Section 5: Norms, Eurocodes & Safety

Le Far West n’a pas sa place dans le calcul de structure. Le cadre réglementaire est notre seule garantie contre le chaos. Pour le calcul des poutres en acier, la bible est l’Eurocode 3 (EN 1993). Oubliez l’Eurocode 2 (béton), l’Eurocode 5 (bois) ou l’Eurocode 8 (séisme, qui est une action à appliquer *dans le cadre* de l’EC3). L’EC3, et notamment sa partie 1-1 pour les règles générales et sa partie 1-8 pour le calcul des assemblages, dicte la méthodologie. Toute note de calcul qui ne s’y réfère pas explicitement est bonne pour la poubelle. La philosophie de l’EC3 repose sur le concept des états limites, validé par des organismes comme Bureau Veritas (Inspection technique et VGP).

L’État Limite Ultime (ELU) garantit la résistance et la stabilité de la structure. On vérifie que la poutre ne rompt pas, ne flambe pas et ne se déverse pas sous les charges majorées par des coefficients de sécurité (γG pour les charges permanentes, γQ pour les variables). La résistance du matériau est, elle, minorée par un autre coefficient (γM). C’est le principe de la double sécurité. L’État Limite de Service (ELS) garantit le confort et la durabilité. On vérifie principalement la flèche (déformation) de la poutre sous les charges de service (non majorées), pour éviter des désordres sur les éléments non structuraux (fissuration de cloisons, problèmes d’étanchéité) et assurer le confort des usagers.

Risk Mitigation Strategy: Prévention de l’Effondrement en Phase de Montage

Une structure est plus vulnérable pendant sa construction qu’une fois achevée. La plupart des effondrements de charpentes métalliques ont lieu durant le montage. Voici une stratégie en 3 phases pour maîtriser ce risque, un processus qui doit être documenté dans votre Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026).

1. Conception Robuste au Montage : L’ingénieur structure doit anticiper les phases de montage. Cela signifie identifier les éléments qui seront instables une fois posés mais pas encore connectés au reste de la structure. Il doit explicitement dessiner et dimensionner les contreventements provisoires et les points d’élingage. La stabilité de chaque poutre ou poteau doit être assurée à chaque étape, pas seulement à la fin. Le plan de phasage n’est pas un document pour l’OPC, c’est un document de conception structurelle.

2. Validation Pré-Exécution : Avant que le premier camion n’arrive, une réunion de lancement spécifique au montage métallique est impérative. Le Procès-Verbal de Démarrage : Modèle Prêt à Télécharger doit acter la validation du plan de levage, l’adéquation de la grue (Location Grue Potain MD 365 B : Fiche Technique Complète & Prix), la vérification des conditions météorologiques limites (vent), et la compétence des équipes (monteurs, grutier, chef de manœuvre).

3. Contrôle Strict sur Site : Le montage est une opération militaire. Le chef de chantier doit être intransigeant. Les zones de survol de la charge sont balisées et évacuées. Le serrage des boulons à haute résistance est contrôlé (méthode du tour d’écrou ou clé dynamométrique calibrée), pas fait à la confiance. Le point le plus critique : aucun élément n’est désélingué tant que les assemblages permanents ou les contreventements provisoires ne sont pas intégralement en place et vérifiés. C’est une règle d’or. L’utilisation de fiches de contrôle, comme notre Fiche de Contrôle Coffrage : Le Guide Complet pour un Chantier Parfait (2026) adaptée à l’acier, permet de tracer ces vérifications cruciales.

Calcul poutre acier gratuit : Section 6: Site Manager’s Operational Checklist

• `[ ]` Réception Matière : Les certificats matière (type 3.1 selon EN 10204) sont-ils présents pour chaque lot de profilés et de boulonnerie ?
• `[ ]` Contrôle Visuel à la Livraison : Inspecter chaque poutre. Recherche de déformations (flambement, déversement) dues au transport ou à un mauvais stockage. Présence de corrosion ?
• `[ ]` Vérification du Plan de Levage : Le plan est-il affiché, compris par l’équipe ? La grue du jour correspond-elle au plan ? L’anémomètre de la grue est-il fonctionnel ?
• `[ ]` Préparation des Appuis : Les axes d’implantation sur les massifs ou poteaux sont-ils matérialisés ? Les platines sont-elles propres et de niveau ?
• `[ ]` Contrôle des Assemblages Boulonnés : Les surfaces de contact sont-elles propres (pas de peinture sur les zones de friction pour les boulons HR) ? La méthode de serrage est-elle définie (dynamométrique, tour d’écrou) ?
• `[ ]` Vérification du Serrage : Effectuer un contrôle par sondage (10%) du couple de serrage avec une clé calibrée. Le marquage après serrage est-il systématique ?
• `[ ]` Stabilité Provisoire : Les contreventements temporaires (sangles, étais, câbles) sont-ils en place et tendus AVANT de libérer l’élément de la grue ?
• `[ ]` Tolérances de Montage : La verticalité des poteaux et le niveau des poutres sont-ils vérifiés au laser ou au théodolite après chaque phase ? Les tolérances de l’EC3-1-1 sont-elles respectées ?
• `[ ]` Gestion des Non-Conformités : Procédure claire en cas de trou mal positionné ou d’élément déformé. Interdiction formelle de repercer ou de chauffer sans l’accord explicite du bureau d’études.
• `[ ]` Documentation : Chaque étape critique est-elle consignée dans le Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026) ou le rapport journalier ?
Merci d’avoir consulté ce guide sur Calcul poutre acier gratuit.


❓ FAQ : Calcul poutre acier gratuit

1. How does the choice between plastic and elastic analysis in Eurocode 3 fundamentally alter the design philosophy and resulting steel tonnage for a continuous beam system?

• Plastic analysis is not merely a calculation shortcut; it is a philosophical shift towards material efficiency that leverages steel’s ductility, fundamentally redistributing moments and often leading to lighter, more economical structures, provided the cross-sections are Class 1 or 2. L’analyse élastique suppose que la contrainte est toujours proportionnelle à la déformation.
• Pour une poutre continue sur plusieurs appuis, cela conduit à des pics de moment très élevés sur les appuis intermédiaires, qui dimensionnent ces sections.
• L’analyse plastique, en revanche, reconnaît que l’acier peut se déformer plastiquement.
• Lorsqu’une section sur un appui atteint sa capacité de moment plastique (Mpl,Rd), elle ne rompt pas mais se transforme en « rotule plastique », maintenant ce moment constant tout en continuant de tourner.
• Cette rotation permet de redistribuer les efforts vers les sections moins sollicitées, comme les travées, qui peuvent alors reprendre plus de moment.
• Le résultat est un diagramme de moments beaucoup plus homogène, réduisant les pics et donc le besoin de profilés surdimensionnés.
• Cela exige des sections capables de subir de grandes rotations sans voiler localement (Classe 1 ou 2).
• Le gain en tonnage peut atteindre 15-20%, un avantage économique et écologique direct, mais cela demande une compréhension plus fine du comportement post-élastique, un sujet que nous explorons dans notre Formation gratuite en calcul de structures pour ingénieurs civils.

2. Beyond standard ULS/SLS checks, what are the critical considerations for fatigue analysis (using S-N curves) of steel beams subjected to cyclical loading, such as those supporting heavy industrial machinery or crane runways?

• Fatigue analysis is a non-negotiable forensic investigation into the future failure of a structure; it transcends simple static checks by quantifying the cumulative damage from stress cycles, where the detail category of a weld is infinitely more critical than the global stress level. La fatigue est une rupture qui se produit sous des niveaux de contrainte bien inférieurs à la limite d’élasticité du matériau, mais répétés un grand nombre de fois.
• Pour une poutre supportant un pont roulant, chaque passage de roue est un cycle de contrainte.
• L’analyse, régie par l’EC3-1-9, se concentre sur la variation de contrainte (Δσ), pas sa valeur absolue.
• Le point crucial est l’identification des « détails constructifs » : les soudures, les trous, les changements de section.
• Chaque détail est classé dans une catégorie (de 36 à 160) qui correspond à une courbe S-N (Stress-Nombre de cycles).
• Une soudure d’angle mal exécutée peut avoir une catégorie de 36, tandis qu’un profilé laminé non perturbé peut atteindre 160.
• Cela signifie que pour une même variation de contrainte, la soudure aura une durée de vie des millions de cycles plus courte.
• L’erreur classique est de se concentrer sur la contrainte dans la poutre et d’ignorer la concentration de contrainte au droit d’un attachement soudé.
• C’est là que la fissure de fatigue s’amorcera et mènera à la ruine.
• Le calcul du ferraillage des poteaux, semelles isolées, semelles excentrées et poutres : Méthodologie complète pour le béton a ses propres complexités, mais la fatigue de l’acier est un domaine particulièrement impitoyable.

3. Discuss the implications of thermal bridging in exposed steel structures, particularly at beam-to-column connections, and how modern thermal break solutions challenge traditional design assumptions.

• Thermal bridging through steel connections is a parasitic energy leak that undermines the building envelope’s performance; treating it as a mere afterthought is an act of professional negligence in the age of stringent energy codes. L’acier est un excellent conducteur thermique (environ 50 W/m.K).
• Lorsqu’une poutre en acier traverse l’enveloppe isolante d’un bâtiment pour se connecter à une structure extérieure (ex: un balcon, un auvent), elle crée un pont thermique.
• Ce « radiateur inversé » draine la chaleur hors du bâtiment en hiver et la fait entrer en été, entraînant une surconsommation énergétique massive.
• Pire, le point froid créé à l’intérieur sur la connexion peut provoquer de la condensation, menant à la corrosion, aux moisissures et à la dégradation des finitions intérieures.
• Traditionnellement, on ignorait le problème ou on essayait de l’envelopper d’isolant, une solution inefficace.
• Les solutions modernes, les rupteurs de ponts thermiques, sont des modules structurels insérés dans la connexion.
• Ils sont composés d’un matériau à faible conductivité thermique (acier inoxydable, composites) capable de reprendre les efforts (tranchant, moment, compression).
• Leur intégration change la conception : ils modifient la rigidité de l’assemblage et doivent être modélisés comme tels dans le logiciel de calcul de structure.
• Leur coût initial est plus élevé, mais le ROI est rapide via les économies d’énergie et la pérennité accrue de l’ouvrage, un aspect crucial pour tout projet visant une Isolation thermique par l’extérieur : guide complet pour une maison économe et confortable.

4. In the context of fire engineering (Eurocode 3 Part 1-2), explain the concept of « critical temperature » and why a simple prescriptive approach (e.g., applying fire protection) is often inferior to a performance-based design.

• The critical temperature is the point of no return where steel loses its load-bearing capacity; a performance-based approach treats fire as a dynamic event, not a uniform coating thickness, allowing for intelligent design where some elements can be left unprotected, saving immense cost. La résistance de l’acier chute drastiquement avec la température.
• La température critique (θa,cr) est la température à laquelle la poutre, sous sa charge de calcul en situation d’incendie, ne peut plus supporter cette charge et s’effondre.
• Elle dépend du « taux de chargement », le rapport entre la charge appliquée et la résistance de la poutre à température ambiante.
• Une poutre faiblement chargée aura une température critique plus élevée (ex: 700°C) qu’une poutre très chargée (ex: 550°C).
• L’approche prescriptive consiste à appliquer une protection incendie (peinture intumescente, flocage) à tous les éléments pour qu’ils atteignent une stabilité au feu standard (R30, R60, R120), sans se poser de question.
• L’ingénierie de la sécurité incendie (performance-based) est plus intelligente.
• Elle modélise le développement d’un incendie réel dans le bâtiment, calcule les températures atteintes par chaque élément (certains seront moins exposés que d’autres), et compare ces températures à la température critique de chaque élément.
• Cette approche permet de ne protéger que les éléments réellement critiques, laissant les autres apparents.
• C’est une source d’économies colossales et de liberté architecturale, mais elle exige une expertise pointue en thermique et en calcul de structure au feu, bien au-delà d’un simple logiciel calcul structure métallique gratuit.

5. How do second-order effects (P-Δ and P-δ) influence the stability of slender steel columns supporting long-span beams, and at what point do simplified amplification factor methods (as in EC3) become insufficient, requiring advanced non-linear analysis?

• Second-order effects are the silent assassins of structural stability, amplifying moments in slender structures; while Eurocode’s amplification factors provide a safe harbor for common designs, they become dangerously non-conservative for highly flexible frames or irregular geometries, mandating a full non-linear analysis. Les calculs de premier ordre supposent que la structure ne se déforme pas.
• Les effets du second ordre prennent en compte l’influence des déformations sur l’équilibre.
• L’effet P-Δ (grand delta) est causé par le déplacement latéral (Δ) de la structure (ex: un portique qui se déhanche).
• La charge verticale (P) appliquée avec ce bras de levier Δ crée un moment secondaire M = P * Δ, qui s’ajoute au moment du premier ordre et augmente le déplacement, et ainsi de suite.
• L’effet P-δ (petit delta) est la courbure (δ) d’un élément individuel entre ses appuis.
• L’Eurocode 3 propose une méthode simplifiée pour les structures régulières : on calcule un facteur d’amplification (αcr) et on majore les moments du premier ordre.
• Cette méthode est valable tant que αcr est supérieur à une certaine valeur (typiquement 3 ou 4 pour les portiques).
• Si la structure est très élancée, irrégulière, ou si αcr devient trop faible (proche de 1, signifiant que la charge de calcul est proche de la charge critique de flambement élastique), cette méthode n’est plus valable.
• On doit alors passer à une analyse non-linéaire complète, qui calcule itérativement l’équilibre sur la géométrie déformée.
• C’est le seul moyen de capturer fidèlement le comportement réel et d’éviter un effondrement par instabilité, une compétence enseignée dans notre Formation Revit Structure : devenez expert en modélisation structurelle avec le BIM.
