la conception des structures en beton fondamentaux et meilleures pratiques (2026)

la conception des structures en beton fondamentaux et meilleures pratiques : Introduction & Paysage Stratégique 2026

Maîtriser la conception des structures en beton fondamentaux et meilleures pratiques est, en 2026, une compétence stratégique pour tout Ingénieur en Structure. Le secteur du BTP fait face à une double injonction : construire plus, mieux, et avec une empreinte carbone drastiquement réduite. La réglementation environnementale RE2020, dans ses jalons 2025 et 2026, impose des seuils d’émissions de CO₂ de plus en plus stricts, rendant l’optimisation matière et le recours aux bétons bas-carbone non plus une option, mais une norme.

Cette transformation est catalysée par la digitalisation. L’intégration du BIM (Building Information Modeling) atteint un niveau de maturité où le jumeau numérique n’est plus un simple modèle 3D, mais une base de données dynamique et partagée. Il centralise les informations depuis l’esquisse jusqu’à l’exploitation, intégrant les analyses de cycle de vie (ACV) dès la phase de conception. Pour l’ingénieur structure, cela signifie une capacité d’arbitrage multicritères en temps réel : performance mécanique, coût, délai et impact carbone.

Le marché de 2026 valorise l’ingénierie qui anticipe et résout les contraintes en amont. La préfabrication, l’impression 3D béton et l’utilisation de capteurs IoT pour le suivi de la maturité du béton in-situ deviennent des pratiques courantes. La maîtrise de ces Techniques de Construction Modernes en Génie Civil est désormais indissociable de la conception structurelle. Ce guide se positionne comme une référence technique pour naviguer cette nouvelle ère.

la conception des structures en beton fondamentaux et meilleures pratiques : Plongée Technique & Principes d’Ingénierie

La robustesse d’une structure en béton armé repose sur une compréhension fine des lois de la physique et de la mécanique des matériaux. Le processus de conception est une validation mathématique systématique assurant que la structure résiste aux sollicitations tout au long de sa durée de vie.

Physique & Mécanique des Structures : Au-delà de la RDM

La Résistance des Matériaux (RDM) constitue le socle théorique. Chaque élément structurel (poutre, poteau, dalle, fondation) est modélisé pour analyser la distribution des contraintes (σ, en MPa) et des déformations (ε, sans unité) sous l’effet des charges. On distingue les charges permanentes (G), incluant le poids propre des matériaux (béton ~2500 kg/m³ soit 25 kN/m³), et les charges d’exploitation (Q), qui sont variables (personnes, mobilier, neige, vent).

Le Calcul de Structures moderne, encadré par l’Eurocode, se base sur la méthode des états limites :

1. État Limite Ultime (ELU) : Il s’agit de la vérification de la résistance de la structure. On s’assure qu’elle ne rompt pas sous les combinaisons d’actions les plus défavorables. Les charges sont majorées par des coefficients de sécurité (γG = 1.35, γQ = 1.5). La résistance des matériaux est minorée (fcd = αcc * fck / γc), où fck est la résistance caractéristique du béton et γc est le coefficient partiel de sécurité du matériau (typiquement 1.5).

2. État Limite de Service (ELS) : Il s’agit de la vérification du comportement en service. On contrôle les déformations (flèche), l’ouverture des fissures et les vibrations pour garantir le confort des usagers et la durabilité de l’ouvrage. Ici, les coefficients de sécurité sur les charges sont de 1.0.

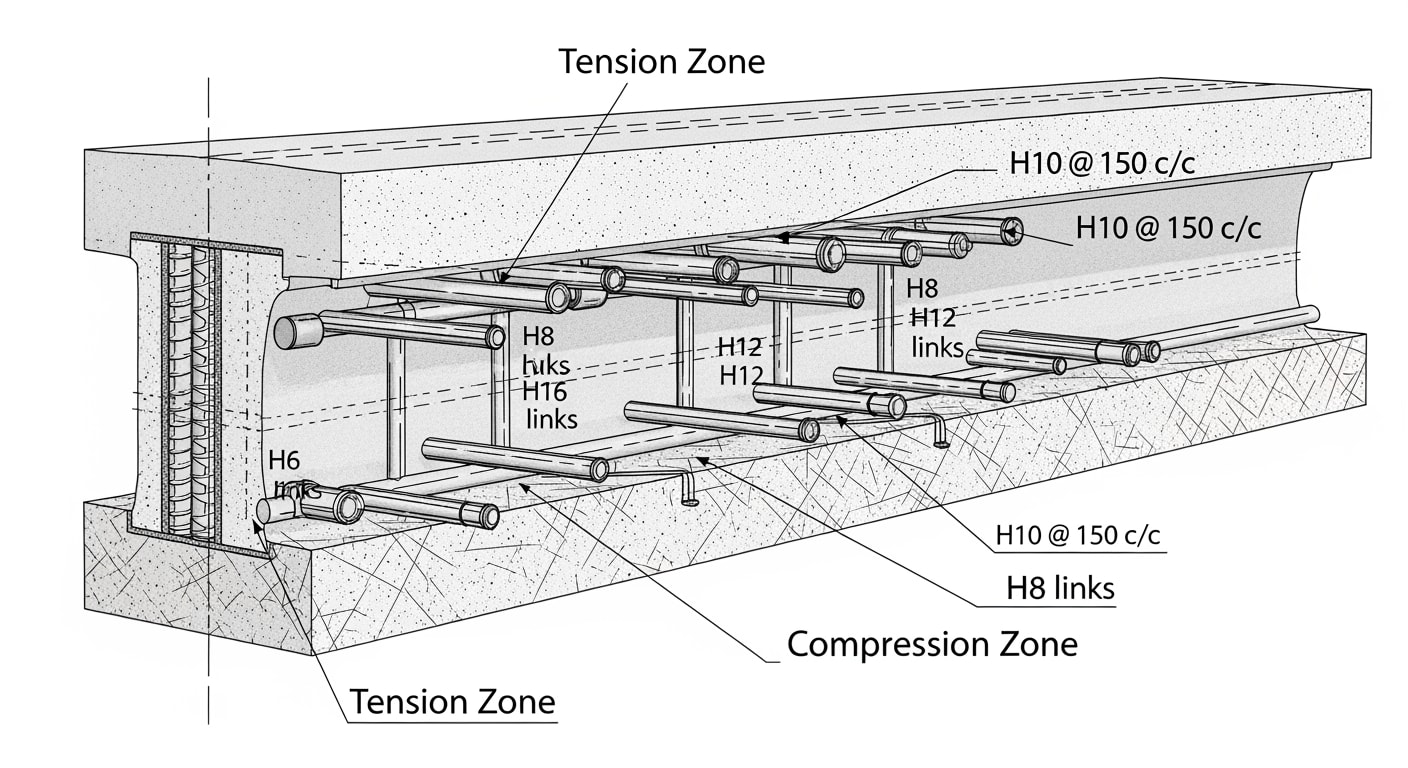

Le comportement du béton est non-linéaire. En compression, il résiste bien, mais sa résistance en traction est très faible (environ 10% de sa résistance en compression). C’est pourquoi on lui adjoint des armatures en acier, dont la limite d’élasticité (fyk) est élevée, pour reprendre les efforts de traction. L’interaction parfaite entre ces deux matériaux est la clé de voûte du béton armé.

La Conception des Structures en Béton : Fondamentaux du Workflow Opérationnel

Le processus de conception est un dialogue itératif entre le Bureau des études et l’équipe travaux. Voici un workflow type pour 2026 :

1. Phase Amont (Bureau d’Études) :

• Analyse des Données d’Entrée : Interprétation d’un Rapport de Sol Géotechnique (Mission G2) pour définir le type de fondations, et analyse du projet architectural (portées, contraintes volumétriques).
• Pré-dimensionnement : Utilisation de ratios et d’abaques pour estimer les sections des éléments (ex: hauteur de poutre ≈ Portée / 12). Une Feuille de calcul des fondations peut être utilisée pour cette étape initiale.

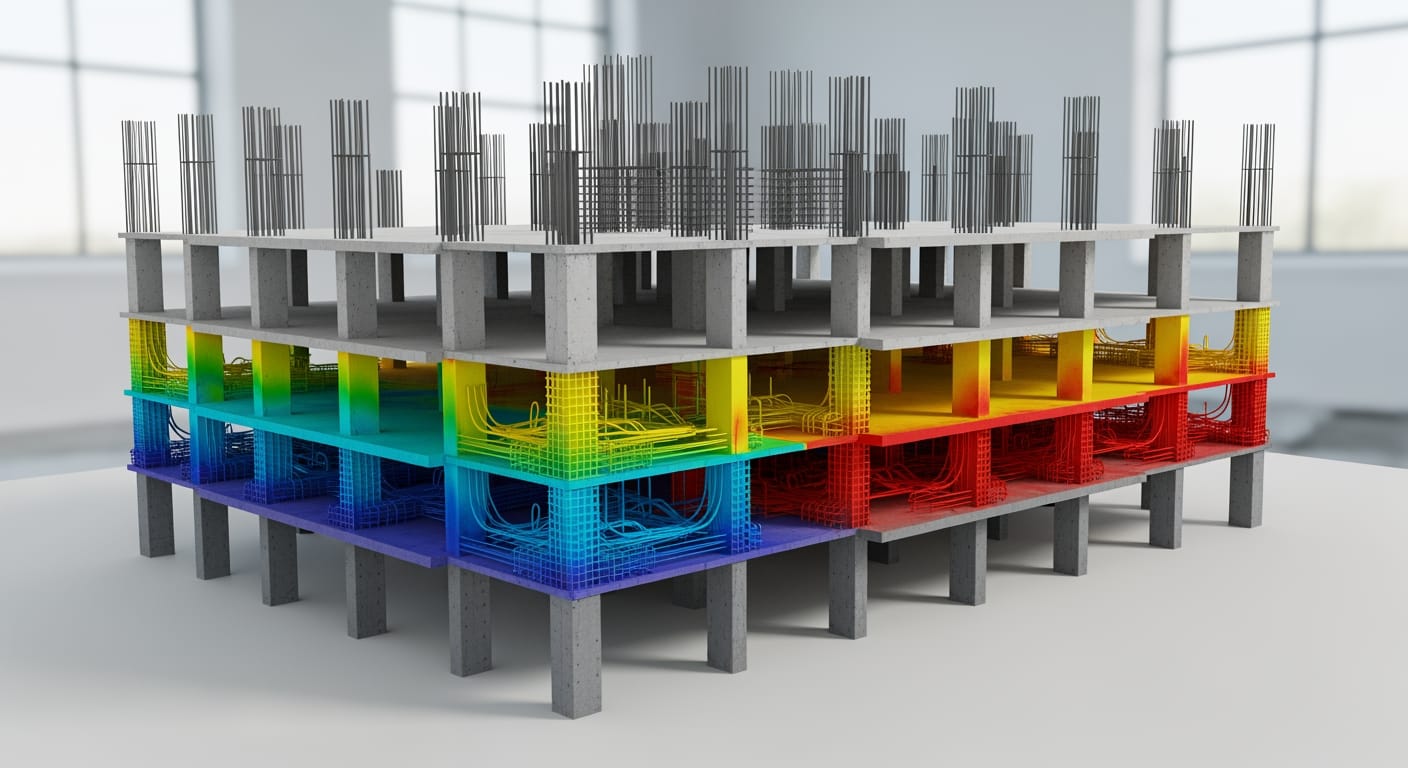

• Modélisation Numérique : Création du modèle 3D sur un logiciel de calcul de structure comme Tekla / Trimble ou Robot Structural Analysis. Application des charges (permanentes, exploitation, climatiques, sismiques selon l’Eurocode 8).
• Analyse & Calcul : Lancement des calculs aux éléments finis pour obtenir les sollicitations (Moment fléchissant M, Effort tranchant V, Effort normal N) dans chaque élément.
• Dimensionnement et Ferraillage : Calcul du ferraillage théorique (sections et espacements des aciers) pour satisfaire les ELU et ELS, en respectant les dispositions constructives de l’Eurocode 2.
• Production des Plans : Génération des plans de coffrage et de ferraillage depuis le modèle BIM, assurant une cohérence parfaite entre le calcul et l’exécution.

2. Phase Aval (Ingénieur Travaux) :

• Vérification et Synthèse : L’ingénieur travaux analyse les plans d’exécution, vérifie leur faisabilité et leur cohérence avec les autres corps d’état (fluides, électricité).
• Planification : Organisation de la Rotation des Banches, du planning de bétonnage et des commandes de matériaux.
• Contrôle Qualité : Supervision de la mise en œuvre sur site, en s’appuyant sur des fiches de contrôle (coffrage, ferraillage, bétonnage) pour garantir la conformité avec les plans et les normes.

Ce workflow intégré, basé sur le BIM, minimise les erreurs et optimise les ressources, un enjeu crucial pour la rentabilité des projets.

la conception des structures en beton fondamentaux et meilleures pratiques : Innovations & Benchmarking des Leaders du Secteur

Le domaine de la conception structurelle est dominé par des éditeurs de logiciels qui redéfinissent constamment les standards de productivité. En 2026, trois acteurs se distinguent par leur impact direct sur les méthodologies de travail.

1. Autodesk : L’Écosystème Intégré

Autodesk continue de dominer avec sa suite logicielle. Revit Architecture BIM est la plateforme centrale pour la modélisation, tandis que Robot Structural Analysis est le moteur de calcul. La force d’Autodesk réside dans l’interopérabilité quasi-native entre ses outils et l’intégration croissante de l’IA via Dynamo. Le roadmap 2026 met l’accent sur le « Generative Design », où l’IA propose des milliers d’options structurelles optimisées selon des critères définis par l’ingénieur (poids, coût, carbone). L’impact sur site est une réduction du volume de béton et d’acier, alignée avec les objectifs de la RE2020.

2. Tekla / Trimble : La Précision pour la Fabrication

Tekla / Trimble se différencie par son approche « LOD 400 » (Level of Development), axée sur un niveau de détail suffisant pour la fabrication. Télécharger Tekla Structures 2026 permet de modéliser chaque armature, chaque insert, avec une précision millimétrique. La feuille de route 2026 de Trimble vise une connexion directe entre le modèle Tekla et les machines de coupe et de pliage d’acier en usine (BIM-to-Fab). Pour le chantier, cela se traduit par des cages d’armatures pré-assemblées livrées juste-à-temps, réduisant les erreurs de ferraillage et accélérant considérablement les cycles de construction.

3. CYPE : L’Accessibilité et la Conformité Normative

CYPE s’est imposé comme un acteur majeur grâce à une suite logicielle complète, modulaire et très agressive sur le plan tarifaire. Sa force est l’intégration exhaustive des normes internationales, dont les Eurocodes et leurs annexes nationales. Le roadmap 2026 de CYPE se concentre sur la plateforme cloud « BIMserver.center », qui facilite la collaboration en temps réel sur des projets OpenBIM (format IFC). Son impact est particulièrement visible pour les bureaux d’études de taille moyenne, qui accèdent à des outils de calcul puissants et toujours à jour, garantissant une conformité normative irréprochable sans investissements massifs.

Ces trois leaders, bien que concurrents, poussent le secteur vers une ingénierie plus prédictive, plus précise et plus collaborative, où la conception des structures en beton fondamentaux et meilleures pratiques est augmentée par la puissance du numérique.

la conception des structures en beton fondamentaux et meilleures pratiques : Le Tableau Comparatif Maître de 4Génie Civil

L’analyse comparative des formulations de béton est essentielle pour une conception optimisée. Le tableau suivant synthétise les performances de différentes classes de béton selon les standards actuels et les projections pour 2026, intégrant les critères de durabilité et de rentabilité.

Ce tableau illustre que le choix du béton n’est plus seulement une question de résistance. La conception des structures en beton fondamentaux et meilleures pratiques en 2026 impose une analyse multicritères où l’empreinte carbone devient un facteur de décision aussi important que la performance mécanique.

la conception des structures en beton fondamentaux et meilleures pratiques : Normes, Eurocodes & Protocoles de Sécurité

Une conception rigoureuse est indissociable d’un cadre normatif strict. Les Eurocodes fournissent une méthodologie de calcul harmonisée à l’échelle européenne, garantissant un niveau de sécurité et de performance homogène. La maîtrise de ces textes est une obligation pour tout ingénieur génie civil.

Références Normatives Clés pour la Conception

• NF EN 1990 (Eurocode 0) : Bases de calcul des structures. Ce texte fondamental définit les principes et exigences en matière de sécurité, d’aptitude au service et de durabilité. Il introduit les concepts d’états limites (ELU/ELS) et les combinaisons d’actions.
• NF EN 1991 (Eurocode 1) : Actions sur les structures. Cette norme quantifie les charges à appliquer : poids propres, charges d’exploitation, charges de neige, actions du vent, actions thermiques.
• NF EN 1992 (Eurocode 2) : Calcul des structures en béton. C’est le cœur du réacteur pour l’ingénieur structure. Il détaille les règles de calcul pour la flexion, l’effort tranchant, la torsion, le poinçonnement et la stabilité. Il précise également les Nuances acier béton armé et les dispositions constructives (enrobage, espacement).
• NF EN 1997 (Eurocode 7) : Calcul géotechnique. Essentiel pour le Dimensionnement des Semelles Isolées, il traite de l’interaction sol-structure et de la stabilité des fondations et des ouvrages de soutènement.
• NF EN 1998 (Eurocode 8) : Calcul des structures pour leur résistance aux séismes. Obligatoire dans les zones à risque sismique, cette norme impose des règles de conception et de ferraillage spécifiques pour assurer un comportement ductile de la structure.
• NF EN 206 : Béton – Spécification, performance, production et conformité. Cette norme définit les classes de résistance (ex: C25/30), les classes d’exposition (ex: XC, XD, XS) et les exigences de durabilité. Le Dosage Béton C30/37 doit s’y conformer.

Stratégie de Mitigation des Risques sur Site

La meilleure conception peut être ruinée par une exécution défaillante. Une stratégie de mitigation des risques est donc cruciale. Elle s’articule autour de trois axes :

1. Risques de Conception : Le principal risque est une mauvaise interprétation des données d’entrée. Une collaboration étroite avec le géotechnicien et l’architecte, formalisée par des réunions de synthèse et des Procès-verbal Type de Compte Rendu de Réunion, est impérative.

2. Risques Matériaux : Assurer la conformité du béton livré (bons de livraison, essais d’écrasement à 7 et 28 jours) et des aciers (certificats de conformité). Le suivi doit être documenté dans le Rapport Journalier de Chantier.

3. Risques d’Exécution : Le non-respect des plans de ferraillage ou des règles de bétonnage (vibration, cure) est critique. La mise en place de points d’arrêt et de contrôles contradictoires (Maîtrise d’Œuvre, Bureau de Contrôle) avant chaque bétonnage est la meilleure parade. La sécurité du personnel, notamment lors des travaux en hauteur (Échafaudage) et de levage (Location Grue Mobile), est régie par des normes strictes comme la R408 et impose des VGP (Vérifications Générales Périodiques) régulières.

la conception des structures en beton fondamentaux et meilleures pratiques : Checklist Opérationnelle du Chef de Chantier

Pour garantir que la qualité de la conception se traduise sur le terrain, le chef de chantier et l’ingénieur travaux doivent suivre une checklist rigoureuse. Voici les points de contrôle critiques pour la conception des structures en beton fondamentaux et meilleures pratiques.

• Avant Coffrage :
• Vérifier la conformité de l’Implantation Topographique des axes de poteaux et de voiles.
• Contrôler la propreté du fond de coffrage et l’application de l’huile de décoffrage.

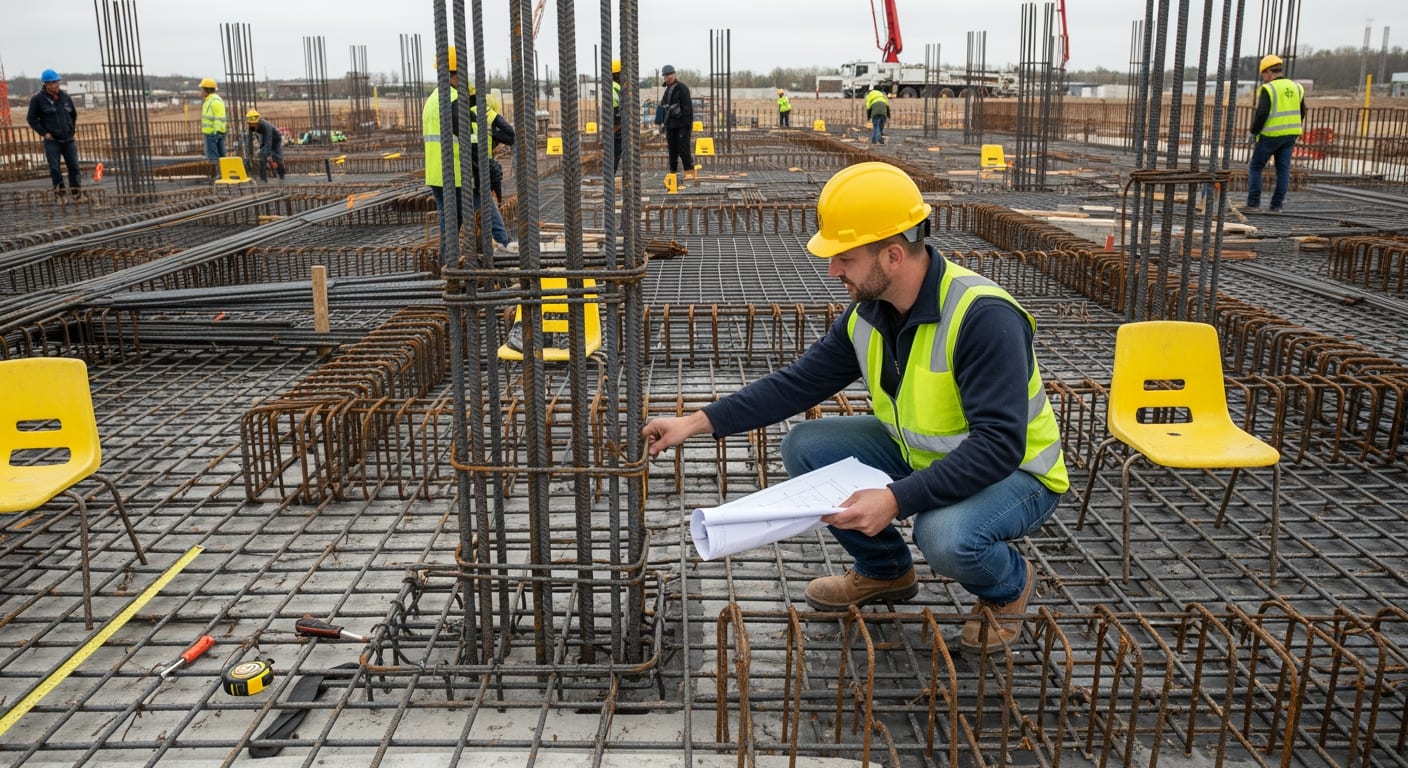

• Contrôle du Ferraillage (avant fermeture du coffrage) :
• S’appuyer sur une Fiche de contrôle ferraillage pour la traçabilité.
• Valider le nombre, le diamètre, la nuance et le positionnement des aciers par rapport aux plans.
• Mesurer l’enrobage des armatures à l’aide de cales conformes.
• Vérifier les longueurs de recouvrement et d’ancrage des barres.
• S’assurer de la bonne tenue des ligatures et de la stabilité de la cage d’armature.
• Contrôle du Coffrage :
• Utiliser une Fiche de Contrôle Coffrage pour chaque élément.
• Vérifier la verticalité (aplomb) et l’horizontalité (niveau) des banches et des fonds de moule.
• Contrôler la rigidité et la stabilité du coffrage, notamment le serrage des tiges et l’étaiement.
• S’assurer de l’étanchéité des joints pour éviter les fuites de laitance.
• Pendant le Bétonnage :
• Vérifier le bon de livraison du béton (classe de résistance, classe d’exposition, slump).
• Réaliser un essai au cône d’Abrams pour chaque toupie pour valider l’ouvrabilité.
• Confectionner les éprouvettes cylindriques pour les essais de résistance à 28 jours.
• Superviser la mise en place du béton (hauteur de chute < 1m) et la vibration (systématique, sans excès).
• Après Bétonnage :
• Mettre en place la cure du béton (pulvérisation d’un produit de cure, bâche humide) pour éviter la dessiccation.
• Respecter les délais de décoffrage en fonction de la température et de la résistance obtenue.
• Inspecter l’élément décoffré pour détecter d’éventuels défauts (nids de gravier, bullage excessif) et décider des actions correctives.

Ce Suivi Chantier méthodique est la garantie d’un ouvrage conforme, durable et sécuritaire, et constitue la finalité de la conception des structures en beton fondamentaux et meilleures pratiques.
