Formation SketchUp 3D : Devenez Expert en Modélisation 3D (2026)

Formation SketchUp 3D : Section 1: Introduction & 2026 Strategic Landscape

La Formation SketchUp 3D n’est pas un cours de dessin. C’est une formation à un outil de combat pour l’ingénieur moderne. Oubliez les rendus photoréalistes pour le client. Nous parlons ici de modélisation rapide pour anticiper les frictions du réel. En 2026, le paysage du BTP est un champ de mines. La crise de la décarbonation nous impose des nouveaux matériaux de construction durables dont le comportement à long terme est une équation à plusieurs inconnues. Les anciens matériaux, comme certains bétons énergivores ou aciers non recyclés, sont des passifs carbone que plus aucun projet sérieux ne peut se permettre. Dans ce chaos, la vitesse de conception et de validation n’est plus un luxe, c’est une question de survie économique. La capacité à modéliser rapidement une phase de rotation des banches, à simuler l’emprise d’une grue mobile sur un site exigu ou à visualiser les conflits entre les réseaux CVC et une poutre précontrainte, *avant* que le premier camion n’arrive, est un avantage stratégique absolu. C’est pourquoi la maîtrise d’un outil comme SketchUp Pro devient un actif non négociable pour 4Génie Civil. Il ne remplace pas la rigueur d’un logiciel de calcul de structure, mais il sert d’interface rapide entre la pensée de l’ingénieur et la complexité du terrain. Il permet de tuer les mauvaises idées à coût zéro.

Formation SketchUp 3D : Section 2: Deep Technical Dive & Engineering Principles

Un modèle SketchUp est fondamentalement stupide. Il ne connaît pas la gravité, la fatigue ou le fluage. C’est une coquille géométrique vide, et c’est la responsabilité de l’Ingénieur en Structure de lui insuffler l’intelligence physique. Sans une compréhension profonde des principes de la Résistance des Matériaux (RDM), modéliser sur SketchUp revient à dessiner des châteaux de cartes et à espérer qu’ils tiennent debout. La première réalité physique ignorée par le logiciel est la distribution des charges. Une structure est soumise à des charges permanentes (G), comme son poids propre, et des charges d’exploitation (Q), dynamiques ou statiques. La descente de charges est le processus par lequel ces forces cheminent à travers les poutres, poteaux et voiles jusqu’aux fondations. SketchUp peut vous aider à visualiser les éléments, mais il ne calculera jamais les efforts internes qui en résultent : le moment fléchissant (M) et l’effort tranchant (V).

C’est ici que la mathématique reprend ses droits. La contrainte de flexion dans une poutre, qui dicte sa résistance, est donnée par la formule de Navier : σ = M / v, où ‘v’ est le module de flexion de la section. Une contrainte (σ), exprimée en Mégapascals (MPa), trop élevée mène à la ruine. De même, l’effort tranchant génère une contrainte de cisaillement, approximée par τ = V / A, où ‘A’ est l’aire de la section. Ces deux contraintes combinées déterminent si votre élément va résister ou céder. Un logiciel de calcul de poutre en acier gratuit applique ces principes, pas SketchUp. Le comportement du matériau lui-même est décrit par sa courbe contrainte-déformation (Courbe σ-ε). Cette courbe montre la phase élastique (où le matériau se déforme et revient à sa forme initiale, régie par le module de Young E en GPa), le seuil de plasticité (déformation permanente) et le point de rupture. Pour un acier S355, la limite élastique est à 355 MPa. Pour un béton C30/37, la résistance en compression est de 30 MPa. Ignorer ces valeurs, c’est concevoir une catastrophe. On peut modéliser une poutre de 30 mètres dans SketchUp, mais la physique vous rappellera que sa propre flèche la brisera si elle n’est pas correctement dimensionnée.

L’Expert’s Secret : La Logistique du Dernier Mètre.

Le vrai gain de la modélisation 3D simple ne se trouve pas dans les rendus, mais dans la résolution des conflits logistiques invisibles sur un plan 2D. Voici une vérité de chantier : la zone de livraison et de stockage (laydown area) est le point de friction le plus coûteux. J’ai vu des chantiers paralysés pendant des jours parce qu’un camion de livraison de poutres préfabriquées ne pouvait pas manœuvrer à cause d’un silo à ciment mal positionné, lui-même placé selon le plan. Avec un simple modèle SketchUp du site, incluant la topographie, les bâtiments existants et les zones de stockage temporaires, on peut simuler les trajectoires des engins. On modélise le camion semi-remorque comme un bloc, on simule son rayon de braquage. On modélise l’abaque de la grue Potain non pas comme un cercle, mais comme une surface de travail dynamique qui doit éviter les obstacles. On peut alors définir l’unique position optimale pour la grue et l’unique chemin d’accès pour les livraisons, en s’assurant que la poutre la plus longue peut être déchargée et levée sans interférer avec l’échafaudage déjà en place. Cette simulation, qui prend quelques heures sur SketchUp, peut sauver des semaines sur le planning de suivi de chantier et des centaines de milliers d’euros. C’est une intelligence qui ne figure dans aucun manuel, mais qui est gravée dans les cicatrices de tout ingénieur expérimenté.

Formation SketchUp 3D : Section 3: Innovations & Brand Benchmarking

La maquette 3D n’est plus un simple fichier confiné au bureau d’études. Elle devient une instruction opérationnelle pour les machines sur le terrain. Le benchmarking des marques en 2026 ne se fait plus seulement sur la puissance brute, mais sur l’intelligence embarquée et la capacité à dialoguer avec l’écosystème numérique du projet. Comparons les géants.

Liebherr et Potain (Manitowoc) dominent le levage vertical avec leurs grues à tour. Leurs systèmes IoT de 2026 ne sont plus de simples gadgets. Les systèmes anti-collision ne se contentent plus de détecter les autres grues ; ils intègrent la maquette 3D du bâtiment en cours de construction. Le grutier voit sur son écran la charge, la flèche et les zones d’exclusion virtuelles correspondant aux nouvelles structures ou aux zones de sécurité au sol. Le modèle 3D, potentiellement un export IFC depuis SketchUp ou Revit, sert de carte pour le système de contrôle de la grue. La critique ? La friction de l’interopérabilité. Transformer un modèle SKP en un format propriétaire utilisable par une grue Liebherr demande une expertise et un travail de préparation qui annulent parfois le gain de temps. La productivité n’est réelle que si le processus de transfert de données est maîtrisé, ce qui est rarement le cas sans un protocole BIM strict, documenté dans chaque Procès-verbal Type de Compte Rendu de Réunion.

De son côté, Caterpillar a transformé le terrassement avec ses technologies GRADE with 3D. Une pelle hydraulique ou un bulldozer ne suit plus des piquets plantés par un géomètre. Il suit une surface 3D chargée dans son ordinateur de bord. Cette surface peut être générée à partir de logiciels comme Covadis et visualisée dans SketchUp pour coordination. Le gain est colossal : précision millimétrique, réduction des levés topographiques, et une vitesse d’exécution sans précédent. Le cynisme s’impose cependant face au coût. L’abonnement aux services de correction GPS, la maintenance des capteurs et la formation des opérateurs représentent un surcoût significatif. Est-ce rentable ? Oui, sur des projets de grande envergure comme les travaux publics. Pour un petit projet de viabilisation de terrain, le retour sur investissement est discutable. L’IoT est une arme puissante, mais elle augmente la dépendance aux fournisseurs de technologie et crée une nouvelle couche de complexité technique et contractuelle.

Formation SketchUp 3D : Section 4: The « 4Génie Civil » Master Comparison Table

Formation SketchUp 3D : Section 5: Norms, Eurocodes & Safety

La sécurité structurelle n’est pas une opinion. Elle est codifiée. Un modèle SketchUp, aussi détaillé soit-il, n’a aucune valeur juridique ou technique s’il n’est pas étayé par un calcul respectant les Eurocodes. Prenons l’Eurocode 3 (NF EN 1993), qui régit la conception des structures en acier. Cet ensemble de normes est d’une complexité redoutable, couvrant la résistance des sections, le voilement des plaques, le flambement des barres et la fatigue des assemblages. Vous pouvez modéliser une ferme métallique dans SketchUp en quelques clics. Mais avez-vous vérifié la résistance des boulons au cisaillement ? La stabilité de la semelle comprimée de votre poutre ? La longueur de flambement effective de vos poteaux en fonction de leurs appuis ? Non. Le logiciel ne le peut pas.

Le risque est qu’un ingénieur junior, impressionné par la facilité de l’outil, confonde la modélisation géométrique avec la conception structurelle. C’est une erreur qui peut mener à l’effondrement. Pour contrer ce danger, 4Génie Civil impose une stratégie de mitigation stricte pour toute utilisation de modèles 3D non-calculatoires.

Stratégie de Mitigation des Risques : Le Protocole de Validation Croisée

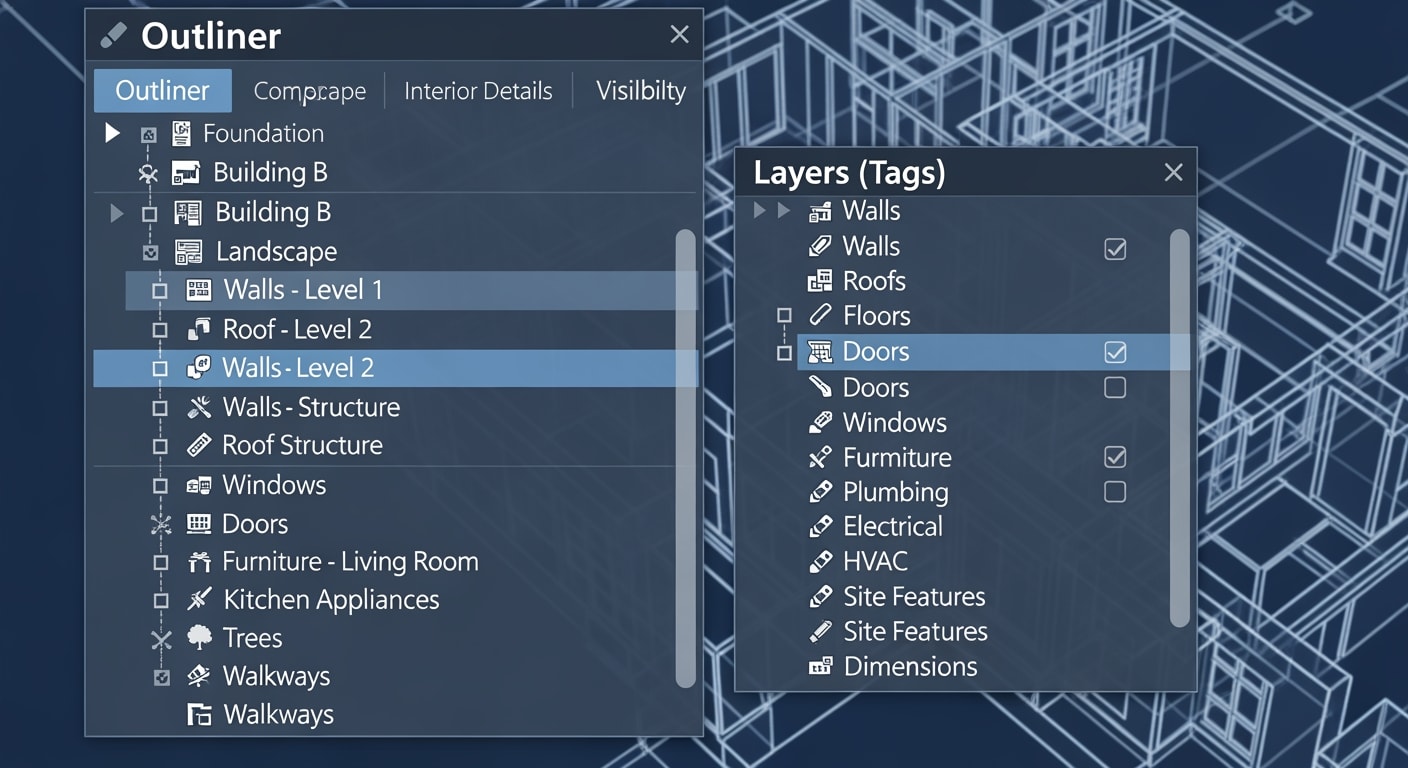

1. Phase 1 – Modélisation Conceptuelle (SketchUp) : Le modèle est créé pour la volumétrie, la coordination architecturale et la planification logistique. Chaque vue exportée doit porter la mention en filigrane : « POUR VISUALISATION UNIQUEMENT – NON VALIDE POUR EXECUTION ». Le Suivi Chantier doit tracer la version de ce modèle.

2. Phase 2 – Export et Création du Modèle Analytique : La géométrie filaire de la structure est exportée (via IFC ou DXF) vers un logiciel de calcul de structure dédié, comme Tekla / Trimble ou Robot Structural Analysis. Ce n’est pas un simple import ; les nœuds doivent être reconnectés, les barres alignées sur leur fibre neutre, et les conditions aux limites (appuis, encastrements) définies manuellement.

3. Phase 3 – Calcul et Vérification (Eurocode 3) : Les combinaisons de charges (ELU/ELS) sont appliquées. Le logiciel vérifie chaque élément selon les critères de l’EC3. Les ratios de travail sont analysés. Les déformations sont comparées aux limites admissibles.

4. Phase 4 – Rétro-Conception et Mise à Jour : Si le calcul révèle qu’un profilé est insuffisant, il est redimensionné dans le logiciel de calcul. Cette modification DOIT être immédiatement répercutée dans le modèle SketchUp de référence pour garantir la cohérence de la maquette de synthèse.

5. Phase 5 – Validation Formelle : Aucun plan d’exécution n’est émis sur la base du modèle SketchUp. Seuls les plans de fabrication issus du logiciel de calcul validé et la note de calcul signée par un Ingénieur en Structure font foi. Cette procédure est consignée dans le Procès-Verbal de Démarrage.

Formation SketchUp 3D : Section 6: Site Manager’s Operational Checklist

• [ ] Version du Modèle : Le nom du fichier 3D sur la tablette correspond-il à l’indice de la dernière révision des plans d’exécution ? Vérifier sur le Rapport Journalier de Chantier.
• [ ] Implantation : Le modèle 3D a-t-il été recalé sur les points de référence du géomètre ? Ne jamais utiliser les coordonnées internes du modèle pour une implantation topographique.
• [ ] Accès & Logistique : Simuler le passage du plus gros camion de livraison (Camion Benne) sur la vue 3D du jour. L’accès est-il garanti ?
• [ ] Zone de Survol Grue : La zone de survol de la charge, visualisée en 3D, est-elle exempte de tout personnel et de toute nouvelle structure non prévue au plan de levage initial ?
• [ ] Contrôle Coffrage : Utiliser le modèle 3D pour briefer l’équipe sur la séquence de montage d’un coffrage métallique complexe. Valider avec la Fiche de Contrôle Coffrage.
• [ ] Conflits MEP/Structure : Avant le bétonnage d’une dalle, inspecter visuellement sur le modèle 3D le passage des gaines principales par rapport au ferraillage théorique. Anticiper les réservations.
• [ ] INTERDICTION** : Ne JAMAIS utiliser l’outil « Mètre » de SketchUp pour obtenir une cote d’exécution. Toutes les dimensions doivent provenir des plans 2D validés « Bon Pour Exécution ».
• [ ] Sécurité Échafaudage : Le modèle 3D de l’échafaudage est-il conforme à la réalité du terrain ? Vérifier les points d’ancrage et les distances de sécurité par rapport à la façade.
Merci d’avoir consulté ce guide sur Formation SketchUp 3D.


❓ FAQ : Formation SketchUp 3D

Comment gérez-vous la propagation de l’erreur entre un modèle SketchUp simplifié (LOD 200) pour la visualisation client et le modèle BIM haute-fidélité (LOD 400) pour la fabrication, notamment concernant les tolérances des matériaux ?

• Verdict professionnel : La gestion de cette divergence se fait par une dissociation stricte des finalités et une communication agressive sur le statut du modèle.
• Le modèle SketchUp est traité comme un « concept car » : il montre l’intention, pas la mécanique.
• Opérationnellement, nous établissons une « matrice de vérité » dans notre plan de management BIM.
• Cette matrice spécifie quel modèle est la source de vérité pour chaque type d’information : le modèle ArchiCAD pour les dimensions architecturales, le modèle Tekla pour la géométrie de fabrication de l’acier, et le modèle SketchUp pour la coordination volumétrique et le phasage.
• Les tolérances ne sont jamais définies dans SketchUp.
• Elles sont spécifiées dans les CCTP et intégrées uniquement dans les modèles de fabrication.
• Le risque de propagation d’erreur est atténué en interdisant l’extraction de toute donnée dimensionnelle du modèle SketchUp.
• Son rôle est de faciliter le dialogue, pas de dicter les cotes.
• Toute incohérence détectée visuellement dans SketchUp déclenche une demande de clarification (RFI) formelle, qui est ensuite résolue dans les modèles maîtres.

Le noyau géométrique de SketchUp peine avec les surfaces NURBS complexes. Quel est le protocole opérationnel pour modéliser des structures à double courbure (coques en béton) afin de garantir une géométrie fabricable et structurellement saine à l’export ?

• Verdict professionnel : SketchUp est l’outil inadapté pour la conception initiale de telles structures.
• Tenter de le faire est une faute professionnelle.
• Le protocole correct inverse le flux de travail.
• La conception de la surface complexe est réalisée dans un logiciel spécialisé en modélisation paramétrique et NURBS, comme Rhino/Grasshopper ou CATIA.
• C’est dans cet environnement que la géométrie est optimisée pour la fabricabilité (par exemple, en la rationalisant en panneaux développables) et analysée structurellement via des plugins d’analyse par éléments finis.
• Une fois la géométrie validée et figée, une version simplifiée (maillage polygonal) est *importée* dans SketchUp.
• Son seul et unique rôle est alors de servir de référence pour la coordination avec le reste du bâtiment.
• Forcer SketchUp à créer des géométries complexes à partir de zéro avec des plugins engendre un maillage sale, des normales incohérentes et une géométrie « lourde » qui est inexploitable pour l’analyse ou la fabrication.
• Le principe est simple : utiliser le bon outil pour chaque tâche.
• Pour les coques, SketchUp est en bout de chaîne, pas au début.

Dans le contexte de la 4D (3D + temps), comment intégrez-vous les données de site en temps réel (scans de drones) avec un planning prédictif basé sur SketchUp pour replanifier dynamiquement la logistique sans créer une cascade de conflits contractuels ?

• Verdict professionnel : L’intégration dynamique est un mythe marketing si elle n’est pas encadrée par un processus contractuel rigide.
• Notre approche est celle du « point de situation hebdomadaire ».
• Le modèle 4D (souvent créé avec des plugins comme Synchro sur une base SketchUp/Revit) représente le planning *contractuel*.
• Chaque semaine, un scan par drone capture l’état *réel* du chantier.
• Les deux modèles (théorique vs réel) sont superposés.
• Les écarts ne déclenchent pas une replanification automatique, ce qui serait un chaos contractuel.
• Ils déclenchent une réunion de crise de l’OPC.
• L’objectif est d’analyser les deltas, d’en identifier les causes (retard fournisseur, intempéries, problème de productivité) et de décider d’une action corrective.
• La mise à jour du planning 4D est alors une décision formelle, validée par toutes les parties et documentée dans un avenant ou un compte rendu de chantier.
• Le modèle 4D n’est pas un pilote automatique, c’est un tableau de bord qui met en évidence les dérives.
• La technologie fournit les données ; l’intelligence humaine et le cadre contractuel prennent les décisions.

L’interopérabilité entre SketchUp (via IFC) et les logiciels d’analyse par éléments finis (FEA) est notoirement sujette à des pertes. Quelles stratégies de pré-traitement et de réparation de maillage sont obligatoires pour assurer l’intégrité du modèle analytique pour une analyse dynamique non linéaire ?

• Verdict professionnel : L’export direct d’un modèle SketchUp vers un logiciel FEA pour une analyse non linéaire est une procédure vouée à l’échec.
• C’est comme envoyer un croquis à main levée à un atelier d’usinage CNC.
• La stratégie obligatoire est un processus de reconstruction quasi-manuelle du modèle analytique.
• Premièrement, le modèle SketchUp ne doit contenir que la structure porteuse, sans aucun élément architectural.
• Deuxièmement, l’export IFC (ou même un simple DWG 3D) ne sert qu’de « calque » ou de « fantôme » dans le logiciel FEA.
• L’ingénieur redessine par-dessus cette trace les éléments analytiques (barres, coques) en s’assurant de la connectivité parfaite des nœuds.
• C’est l’étape la plus critique.
• Troisièmement, pour les surfaces, le maillage doit être entièrement refait dans le pré-processeur FEA, en contrôlant la qualité des éléments (aspect ratio, skewness, jacobian), ce qui est impossible depuis SketchUp.
• Pour une analyse dynamique non linéaire, où la convergence dépend de la qualité du maillage, il n’y a pas de raccourci.
• La valeur de SketchUp ici est de fournir une référence géométrique 3D rapide, mais la création du modèle de calcul reste un travail d’expert.

En utilisant un modèle SketchUp pour l’estimation de l’empreinte carbone (ACV), comment comptabilisez-vous le « carbone caché » des ouvrages provisoires (échafaudages, coffrages, carburant des grues), souvent omis du modèle architectural ?

• Verdict professionnel : Le carbone caché est le point aveugle de la plupart des estimations ACV basées sur des modèles BIM.
• Le quantifier exige de dépasser le modèle architectural.
• Notre méthode consiste à enrichir le modèle SketchUp avec des « objets de processus ».
• Pour chaque phase de construction définie dans le planning 4D, nous modélisons les ouvrages provisoires nécessaires.
• Par exemple, pour la construction d’un mur en béton, nous ajoutons des objets paramétriques représentant les banches de coffrage et l’échafaudage de sécurité.
• Ces objets ont des données ACV associées (ex: kgCO2e par m² de banche par utilisation).
• Pour les engins, nous lions le planning d’utilisation de la grue à tour ou de la chargeuse sur pneus à des ratios de consommation de carburant (litres/heure).
• L’estimation carbone n’est donc plus seulement un calcul sur les quantités de matériaux permanents, mais une somme des impacts des matériaux permanents ET des processus temporaires.
• C’est plus lourd, mais c’est la seule façon d’obtenir un bilan qui reflète la réalité du chantier et non une fiction de bureau d’études.
