Formation BIM Bâtiment : Maîtrisez la Modélisation Intelligente du Bâtiment (2026)

Formation BIM Bâtiment : Section 1: Introduction & 2026 Strategic Landscape

Formation BIM Bâtiment. N’y voyez pas un simple mot à la mode. C’est un protocole de survie. L’horizon 2026 n’est pas une projection lointaine ; c’est la réalité contractuelle qui frappe déjà à la porte de nos chantiers. La crise de la décarbonation n’est plus une discussion de salon, c’est une ligne dans nos CCTP, avec des pénalités chiffrées en kgCO2eq/m². Les anciennes méthodes, basées sur des plans 2D et une confiance aveugle dans des matériaux standards, sont en train de nous mener droit au mur. Le béton C25/30, autrefois roi, est aujourd’hui un passif carbone. Les prix de l’acier sont devenus si volatils qu’ils anéantissent les marges établies lors du métré bâtiment et travaux publics. Nous voyons l’échec de matériaux prétendument « verts » qui, une fois soumis aux contraintes réelles du terrain, ne tiennent pas leurs promesses structurelles, entraînant des reprises coûteuses et des litiges sans fin.

Dans cette arène, le BIM n’est pas un outil. C’est un actif stratégique. Pour une structure comme 4Génie Civil, la maîtrise de la modélisation intelligente n’est pas une option, c’est notre principale défense contre l’incertitude. Oubliez les jolies images 3D pour le client. La valeur réside dans l’intégrité de la donnée, la capacité à simuler l’impact carbone d’une décision de conception des mois avant le premier coup de pelle, et à arbitrer entre une solution poteau-poutre classique et une structure optimisée en béton bas-carbone. C’est notre arme pour traquer les incohérences entre le lot CVC et la structure, pour anticiper les conflits qui coûtent des semaines de retard, et pour générer un Rapport Journalier de Chantier qui est une preuve irréfutable et non une simple narration. C’est ainsi que nous protégeons nos marges, notre réputation et que nous assurons la pérennité des ouvrages que nous signons. La Formation BIM : maîtrisez la modélisation intelligente du bâtiment n’est donc pas une dépense, c’est l’investissement le plus rentable qu’un professionnel puisse faire pour rester pertinent en 2026.

Formation BIM Bâtiment : Section 2: Deep Technical Dive & Engineering Principles

Le BIM, sans la physique, n’est qu’un jeu vidéo coûteux. Sa seule justification est sa capacité à intégrer les lois fondamentales de la Résistance des Matériaux (RDM) dans un environnement numérique collaboratif. Le marketing vous vend la détection de clash. L’ingénieur, lui, y voit un solveur d’équations différentielles à grande échelle. La maquette numérique n’est pas le but ; c’est le support d’une base de données où chaque objet possède des propriétés physiques et mécaniques. Un mur dans Apprenez Revit : Formation complète en architecture 3D sans sa densité, son module de Young et sa résistance caractéristique n’est qu’un polygone coloré. Il est structurellement mort.

La première étape est la feuille de calcul de descente de charges Modèle Prêt à Télécharger. Le modèle BIM doit distinguer rigoureusement les charges permanentes (G) des charges d’exploitation (Q). Les charges permanentes incluent le poids propre de la structure, où un béton armé standard est modélisé à 25 kN/m³. Oublier le poids des revêtements de sol ou des façades est une erreur de débutant que le BIM, s’il est correctement paramétré, interdit. Les charges d’exploitation, quant à elles, sont définies par l’usage du bâtiment (Eurocode 1) : 1.5 kN/m² pour un logement, mais qui peut grimper à plus de 5.0 kN/m² pour une zone de stockage ou une bibliothèque. Le modèle doit encapsuler cette information pour permettre les combinaisons d’actions aux États Limites Ultimes (ELU) avec les coefficients de sécurité adéquats (ex: 1.35G + 1.5Q) et aux États Limites de Service (ELS) (ex: G + Q) pour vérifier les déformations. Un logiciel de calcul de structure intégré comme Formation Robot Structural Analysis Gratuit: Calcul de Structure (Gratuit) doit pouvoir lire ces données directement, sans double saisie.

Ensuite, la mécanique pure. Une poutre sous charge subit une flexion. Cette flexion génère un moment fléchissant (M), qui induit des contraintes normales (σ) de traction et de compression dans la section. La physique est implacable et s’exprime par la formule σ = M/v, où σ est la contrainte en Mégapascals (MPa), M le moment en kilonewton-mètres (kN.m), et v le module de flexion de la section en cm³. Une maquette BIM intelligente permet, après analyse, de visualiser ces contraintes sous forme de carte de couleurs directement sur l’élément 3D, mettant en évidence les zones critiques où la contrainte approche la limite admissible du matériau. De même pour l’effort tranchant (V), cet effort qui tente de cisailler la poutre près des appuis. La contrainte de cisaillement (τ) est gouvernée par τ ≈ V/A_v, où V est l’effort tranchant en kN et A_v l’aire d’effort tranchant. Ignorer le cisaillement est la recette d’une rupture fragile et catastrophique. Le BIM doit permettre de vérifier que les armatures transversales (cadres et étriers) sont suffisantes pour reprendre cet effort, conformément à l’Eurocode 2.

La courbe contrainte-déformation (Courbe σ-ε) est l’ADN d’un matériau. Pour un acier d’armature S500, on observe une zone élastique linéaire (loi de Hooke, module d’Young E ≈ 210 000 MPa), suivie d’un palier de plasticité à sa limite d’élasticité (f_yk = 500 MPa), puis une zone d’écrouissage jusqu’à la rupture. Pour le béton, la situation est radicalement différente : une excellente résistance en compression (f_ck de 25 MPa pour un C25/30), mais une résistance en traction quasi nulle. C’est cette dissymétrie qui justifie l’existence même du béton armé. Chaque élément porteur dans la maquette BIM, qu’il s’agisse d’une semelle isolée ou d’une poutre de grande portée, doit avoir ses propres paramètres matériaux (f_ck, f_yk, E) assignés. Sans cela, toute analyse structurelle est une fiction.

The Expert’s Secret: La Singularité Logistique du Point de Grue

Voici une cicatrice de chantier que vous ne trouverez pas dans les manuels. Sur un projet urbain dense, la position de la grue à tour est l’une des premières décisions critiques, souvent figée très tôt sur un plan 2D. Le piège, c’est la « singularité logistique ». C’est un point dans le temps et l’espace où la grue, bien que parfaitement fonctionnelle, devient inutile pour une opération critique. Imaginez : au 5ème mois, vous devez livrer et poser un groupe froid de 8 tonnes sur le toit. Sauf que la simulation 4D (3D + planning) révèle que la flèche de la grue, pour atteindre la zone de dépose, doit passer par un volume qui est maintenant occupé par une poutre en porte-à-faux du R+4, coulée trois semaines plus tôt. Le plan 2D ne montrait pas ce conflit dynamique. Le résultat ? Démontage d’un garde-corps, location d’une coûteuse grue mobile pour une seule journée, et deux semaines de retard sur le planning CVC. Le secret d’expert, rendu possible par le BIM, est de simuler les trajectoires de levage non pas pour des charges standards, mais spécifiquement pour les 5 à 10 éléments les plus lourds ou les plus volumineux du projet (groupes froids, poutres préfabriquées, transformateurs) à leur date de livraison respective, *avant* de couler le massif de fondation de la grue. Cette simulation préventive est le meilleur investissement pour éviter un blocage logistique total.

Formation BIM Bâtiment : Section 3: Innovations & Brand Benchmarking

Le chantier de 2026 est un champ de bataille technologique. Les grands constructeurs d’engins ne vendent plus seulement de l’acier et de l’hydraulique, ils vendent de la donnée. Mais il faut savoir lire entre les lignes des brochures marketing.

Comparons les géants. Liebherr (Grues et engins de terrassement) reste la référence en matière de précision et d’innovation. Leurs grues 2026 intègrent des câbles en fibre à haute performance, plus légers et plus durables que l’acier, permettant des vitesses de levage supérieures et une consommation énergétique réduite. Leurs systèmes de contrôle sont d’une finesse inégalée. Le revers de la médaille est un coût d’acquisition élevé et un écosystème de maintenance fermé, où la moindre intervention requiert un technicien de la marque à un tarif horaire prohibitif. Potain (Grues à tour), du groupe Manitowoc, joue la carte de la robustesse et de l’efficacité opérationnelle. Leurs grues, comme la Potain MDT 368, sont conçues pour un montage et démontage rapides, un atout majeur sur les chantiers urbains à rotation rapide. Leur approche IoT est plus pragmatique, axée sur la gestion de flotte et la maintenance prédictive simple, sans noyer l’opérateur sous un flot de données inutiles. Enfin, Caterpillar (Engins de chantier et terrassement) propose une vision plus intégrée. Leur force n’est pas dans une machine unique, mais dans l’écosystème « Cat Connect ». Une pelle Caterpillar 320 communique avec le plan de terrassement numérique, le guidage GPS, et le camion benne qui vient charger les déblais. C’est puissant, mais cela crée une dépendance forte à un seul fournisseur, de la conception à l’exécution.

La question centrale demeure : cette intégration IoT est-elle un gain de productivité réel ou une augmentation de coût déguisée ? Le marketing promet des gains d’efficacité de 15-20%. La réalité du terrain est plus nuancée. L’analyse en temps réel de la consommation de carburant d’une chargeuse sur pneus est intéressante, mais si personne n’a le temps d’analyser ces données et de corriger le comportement de l’opérateur, le gain est nul. Le coût de l’abonnement au service de données, lui, est bien réel. Le véritable gain de l’IoT sur chantier n’est pas tant dans la micro-optimisation de la productivité que dans la macro-gestion de la sécurité et des risques. Un système de géorepérage qui empêche une grue de survoler une zone interdite ou une pelle de creuser dans une zone de réseaux non identifiée a un ROI quasi infini, car il prévient l’accident grave et le contentieux qui s’ensuit. L’IoT qui sauve des vies et évite les arrêts de chantier est un investissement. L’IoT qui promet 3% d’économie de carburant est souvent un gadget coûteux. La Formation BIM Bâtiment doit enseigner à faire cette distinction cruciale.

Formation BIM Bâtiment : Section 4: The « 4Génie Civil » Master Comparison Table

Formation BIM Bâtiment : Section 5: Norms, Eurocodes & Safety

La modélisation, aussi avancée soit-elle, ne vaut rien si elle ne respecte pas le cadre normatif. Les Eurocodes ne sont pas des suggestions ; ce sont les règles du jeu. Un ingénieur en structure qui les ignore est un danger public. La Formation BIM Bâtiment doit marteler que la conformité normative est la fonction première du modèle structurel.

L’Eurocode 2 (EN 1992) régit la conception des structures en béton. Il impose l’utilisation de coefficients de sécurité partiels sur les matériaux (γc = 1.5 pour le béton, γs = 1.15 pour l’acier à l’ELU) et sur les actions. Un modèle BIM digne de ce nom doit permettre d’associer ces coefficients à chaque cas de charge et à chaque matériau. Il doit automatiser la vérification des ratios d’armatures minimal et maximal, et s’assurer que les conditions de non-fragilité et de ductilité sont respectées. Pour les structures métalliques, l’Eurocode 3 (EN 1993) est la loi. Il introduit des vérifications complexes de stabilité, comme le flambement et le déversement, qui vont bien au-delà d’un simple calcul de résistance. Un logiciel comme Tekla / Trimble excelle dans cette modélisation fine des assemblages et des instabilités. Enfin, même dans les zones à sismicité modérée, l’Eurocode 8 (EN 1998) impose des règles de conception parasismique, notamment en matière de ductilité des éléments et de hiérarchie des résistances (rotules plastiques dans les poutres avant les poteaux). Le BIM est l’outil idéal pour concevoir et visualiser ces mécanismes de dissipation d’énergie.

Stratégie de Mitigation des Risques d’Effondrement

La prévention de l’effondrement n’est pas une option. C’est une obligation de résultat. Voici une stratégie en quatre phases, basée sur l’exploitation intelligente du BIM :

1. Phase de Conception – Contre-Vérification Systématique : Le modèle structurel finalisé par le bureau d’études doit subir un audit indépendant. Pas un simple contrôle visuel. Il s’agit d’exporter le modèle analytique et de le recalculer sur un logiciel de calcul de structure différent. Cette redondance permet de détecter les erreurs de modélisation ou d’interprétation des normes.

2. Phase de Pré-Exécution – Validation des Ouvrages Provisoires : Les accidents proviennent souvent des structures temporaires. Le plan de coffrage et d’étaiement doit être modélisé en 3D et intégré au BIM. Il faut ensuite lui appliquer les charges de chantier (poids du béton frais, vibrations, personnel, matériel) pour vérifier sa stabilité. Une Fiche de Contrôle Coffrage : Le Guide Complet pour un Chantier Parfait (2026) numérique, liée au modèle, doit être validée avant chaque coulage.

3. Phase d’Exécution – Monitoring Actif : Pour les éléments les plus critiques (poutres de grande portée, planchers de transfert, porte-à-faux importants), l’installation de capteurs (fibres optiques, jauges de contrainte) est indispensable. Ces capteurs envoient des données en temps réel qui sont comparées aux déformations et contraintes théoriques prédites par le modèle BIM. Si un écart dépasse un seuil d’alerte prédéfini (ex: flèche > L/300), une alarme est automatiquement envoyée au directeur de travaux et à l’ingénieur structure.

4. Phase Post-Exécution – Décoffrage Contrôlé : Le retrait des étais n’est pas une opération anodine. Il doit être phasé et suivre une séquence précise définie en amont. Le monitoring des déformations doit se poursuivre pendant et après cette phase pour s’assurer que la structure se comporte comme prévu et que la reprise de charge se fait sans désordre.

Formation BIM Bâtiment : Section 6: Site Manager’s Operational Checklist

• `[ ]` Implantation : Validation du Procès-verbal d’implantation : Modèle Prêt à Télécharger par le géomètre. Comparaison des coordonnées (X, Y, Z) des axes et des fonds de fouille avec le modèle de référence BIM. Tolérance : ±10 mm.
• `[ ]` Ferraillage : Contrôle visuel et dimensionnel des aciers avant coulage. Vérifier la conformité des diamètres, des espacements, des longueurs de recouvrement et de l’enrobage par rapport aux plans d’exécution issus du BIM (LOD 400). Utiliser la Fiche de contrôle ferraillage : Modèle Prêt à Télécharger.
• `[ ]` Coffrage : Vérification de la propreté, de la verticalité (fil à plomb laser), de l’alignement et de la rigidité des coffrages. Utiliser la Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger.
• `[ ]` Bétonnage : Contrôle du bon de livraison (formulation, heure de départ). Réalisation des cônes d’Abrams pour chaque toupie. Confection des éprouvettes normalisées pour essais à 7 et 28 jours. Saisir les résultats dans la base de données BIM via la Fiche de Contrôle Bétonnage : Modèle Prêt à Télécharger.
• `[ ]` Sécurité Levage : Vérification de la validité des VGP (Bureau Veritas (Inspection technique et VGP)) pour toutes les grues et nacelles sur site. Contrôle de l’adéquation de la charge à lever avec l’abaque de la grue.
• `[ ]` Coordination BIM : Participation à la réunion de synthèse hebdomadaire. Analyse de la maquette fédérée pour identifier les clashs non résolus et valider les solutions proposées. Documenter les décisions dans le Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026).
• `[ ]` Suivi des Lots Techniques : Vérification de la position des réservations et des trémies avant coulage à l’aide d’une station totale synchronisée avec le modèle MEP. Tolérance : ±5 mm.
• `[ ]` Documentation : S’assurer que tous les documents (PV, fiches de contrôle, rapports) sont numérisés et liés aux objets correspondants dans la maquette BIM pour une traçabilité totale. Utiliser un système de Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026).
Merci d’avoir consulté ce guide sur Formation BIM Bâtiment.


❓ FAQ : Formation BIM Bâtiment

Comment le BIM niveau 3 (modèle unifié sur cloud) modifie-t-il fondamentalement le cadre de responsabilité juridique de l’ingénieur structure en cas de défaut de conception, par rapport à l’approche traditionnelle en silos ?

• Verdict Professionnel : Le BIM niveau 3 transforme la responsabilité d’un jeu de blâme post-mortem en un système de responsabilité partagée et traçable où l’ignorance n’est plus une excuse. Dans le modèle traditionnel, chaque corps de métier travaille sur ses plans, et la responsabilité en cas d’erreur est établie en analysant une chaîne de documents statiques et souvent contradictoires.
• C’est un processus long et conflictuel.
• Avec un modèle centralisé sur le cloud (iBIM), chaque action, chaque modification, chaque décision est horodatée, signée numériquement et visible par tous les acteurs autorisés en temps réel.
• Si l’ingénieur en structure modifie une poutre et que cette modification crée un conflit avec une gaine CVC modélisée par le bureau d’études fluides, le système le signale immédiatement.
• La responsabilité civile professionnelle n’est plus seulement de concevoir correctement, mais aussi de participer activement à la coordination et de réagir aux informations partagées.
• L’argument « je n’étais pas au courant » devient indéfendable.
• La responsabilité se déplace de la simple production d’un plan correct vers la gestion collaborative et continue de l’intégrité du projet numérique.

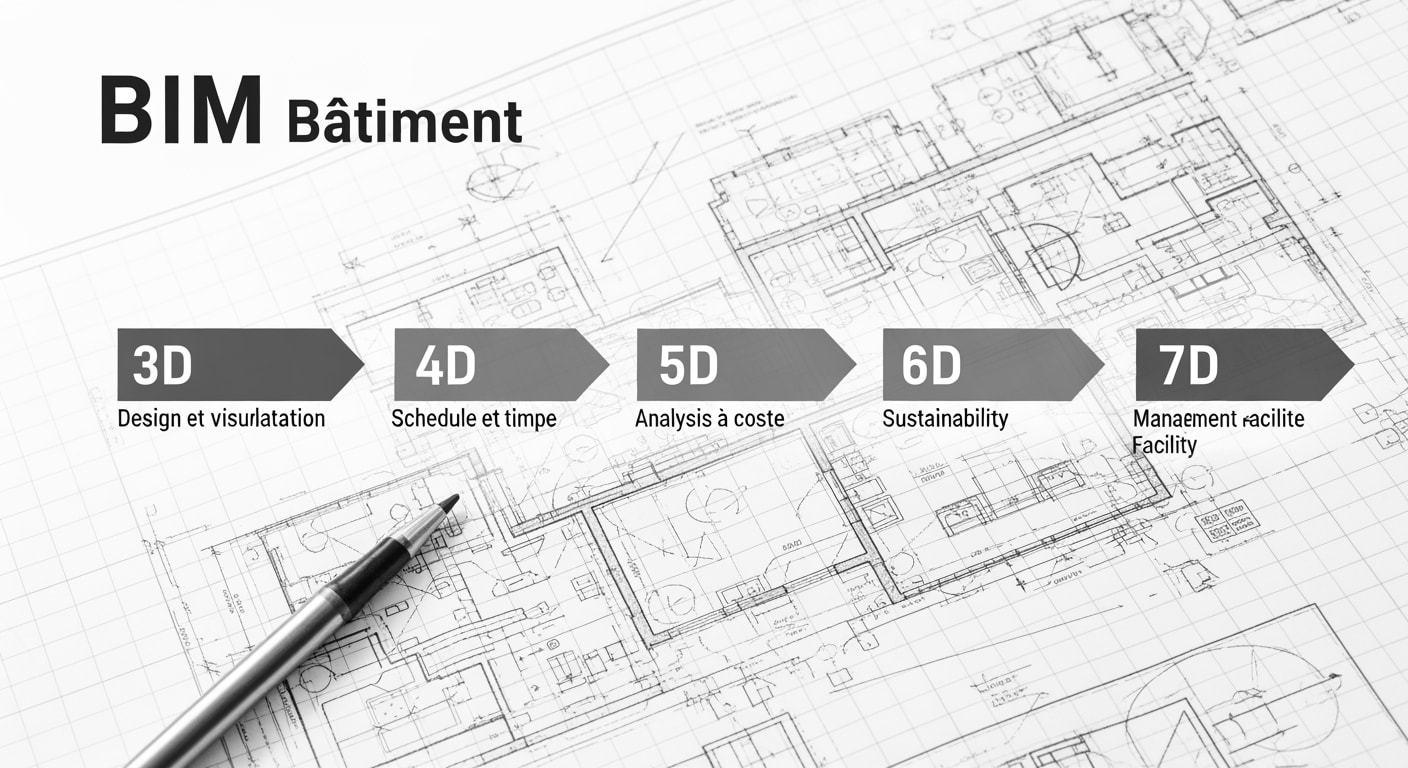

Au-delà de la simple détection de clashs, comment un modèle BIM 5D (3D + temps + coût) peut-il être utilisé pour prédire et atténuer l’impact financier en cascade d’un ordre de modification structurelle demandé en cours de projet ?

• Verdict Professionnel : Un véritable modèle 5D agit comme un simulateur financier, quantifiant non seulement le coût direct de la modification, mais surtout les coûts indirects de perturbation, qui sont souvent bien plus élevés. Un ordre de modification, comme l’ajout d’une trémie dans une dalle existante, a un coût direct évident : démolition, renforcement, etc.
• Un simple métré peut l’estimer.
• Mais la vraie valeur du 5D est de simuler les conséquences.
• Le modèle, qui lie les éléments 3D au planning (4D) et à la base de données de prix (5D), va calculer automatiquement que cette opération retarde de 3 jours la pose de l’étanchéité, ce qui décale d’autant l’intervention du plaquiste, qui avait déjà engagé son équipe ailleurs.
• Le modèle chiffre alors le coût de l’immobilisation de l’équipe, les pénalités de retard potentielles, l’impact sur la location des équipements de chantier, etc.
• Il permet de présenter au client non pas un simple devis pour une modification, mais une analyse d’impact complète, offrant des alternatives et permettant une prise de décision éclairée basée sur le coût global réel, et non sur le coût apparent.

Lors de la modélisation de dalles en béton précontraint dans un environnement BIM, quels sont les paramètres critiques des câbles (coefficients de frottement, facteur de déviation angulaire involontaire k, recul d’ancrage) qui sont souvent négligés et entraînent des écarts importants entre la contre-flèche théorique et réelle ?

• Verdict Professionnel : Le paramètre le plus critique et le plus souvent sous-estimé est le coefficient de frottement réel (μ), qui n’est jamais la valeur théorique des manuels et doit être calibré à partir des relevés de mise en tension de chantiers similaires. Les logiciels permettent de modéliser la géométrie 3D des câbles de précontrainte avec une grande précision.
• Cependant, la force de tension effective le long du câble dépend de manière exponentielle des pertes par frottement.
• Ces pertes sont dues au frottement intentionnel dans les courbes (défini par le coefficient μ) et au frottement parasite dû aux ondulations involontaires de la gaine (défini par le facteur de déviation k en rad/m).
• Les ingénieurs utilisent souvent des valeurs standards issues de l’Eurocode 2.
• L’erreur est là.
• La valeur réelle de μ dépend du type de gaine, de la propreté du chantier, de la présence de rouille, etc.
• Un bon ingénieur béton se constitue une base de données interne à partir des rapports de mise en tension (comparaison entre la tension au vérin et l’allongement mesuré) de ses projets précédents.
• Intégrer cette valeur calibrée (souvent 10-15% plus élevée que la théorie) dans le modèle BIM permet d’obtenir une prédiction de contre-flèche et de pertes de tension beaucoup plus réaliste, évitant les mauvaises surprises lors du décoffrage.

Dans le contexte de la rénovation sismique d’un bâtiment existant via le BIM (Scan-to-BIM), quel est le défi majeur pour réconcilier les données du nuage de points « tel que construit » avec les plans structurels d’origine, souvent imprécis, afin de créer un modèle éléments finis fiable ?

• Verdict Professionnel : Le défi principal n’est pas la déviation géométrique, mais l’incertitude sur les propriétés mécaniques des matériaux en place. Le processus Scan-to-BIM permet de capturer la géométrie exacte de la structure existante avec une précision millimétrique, ce qui est déjà un immense progrès par rapport aux anciens plans.
• Cependant, le nuage de points est structurellement muet.
• Il vous montre où se trouve une poutre, mais il ne vous dit rien sur sa résistance.
• Le véritable défi pour l’ingénieur est de qualifier les matériaux : quelle est la résistance réelle à la compression (f_ck) du béton qui a 50 ans ? Quelle est la limite d’élasticité (f_yk) et la ductilité des aciers d’une autre époque ? Pour créer un modèle de calcul de structure fiable pour une analyse sismique non-linéaire (poussée progressive), il est impératif de coupler les données géométriques du BIM avec une campagne d’investigations destructives et non-destructives : carottages pour essais d’écrasement, pachomètre pour localiser les aciers, prélèvements d’armatures pour essais de traction.
• Le modèle BIM devient alors le réceptacle de ces données hétérogènes, permettant de cartographier les résistances réelles sur la structure 3D.

Comment les algorithmes de conception générative, couplés à un modèle structurel BIM, peuvent-ils optimiser le système de contreventement d’un bâtiment pour l’efficacité structurelle et le carbone intrinsèque, et quelle en est la principale limite calculatoire ?

• Verdict Professionnel : La conception générative peut produire des milliers d’options structurellement valides, mais sa limite fondamentale réside dans le coût de calcul prohibitif d’une analyse non-linéaire complète, requise par l’Eurocode 8 pour chaque itération. La conception générative (utilisant des outils comme Dynamo pour Revit script : Le Guide Stratégique (2026)) est une approche puissante.
• L’ingénieur définit les objectifs (ex: minimiser le poids de l’acier, minimiser la dérive sous vent, maximiser la surface de plancher) et les contraintes (zones interdites, charges, normes).
• L’algorithme explore alors des milliers de topologies de contreventement (position et taille des voiles, des croix de Saint-André, etc.).
• Pour chaque option, il peut estimer le poids et donc le carbone intrinsèque.
• Le problème est la validation structurelle.
• Une simple analyse élastique linéaire est rapide mais insuffisante, surtout pour le sismique.
• Une analyse modale spectrale est meilleure, mais pour une optimisation fine, une analyse temporelle non-linéaire est nécessaire pour capturer le comportement post-élastique.
• Exécuter ce type de calcul, qui peut prendre plusieurs heures, pour des milliers de variantes est informatiquement irréalisable pour la plupart des projets.
• La pratique actuelle consiste donc à utiliser la conception générative avec des analyses simplifiées pour écrémer les options, puis à analyser en profondeur une poignée de solutions prometteuses.
• La véritable optimisation reste un compromis entre l’exhaustivité algorithmique et le pragmatisme du temps de calcul.
• Formation BIM Bâtiment.
