calcul déblai et remblai : feuille de calcul de déblai et remblai pour canalisation (Update 2026)

calcul déblai et remblai : Introduction & Paysage Stratégique 2026

Le calcul déblai et remblai constitue une opération fondamentale en génie civil, conditionnant la viabilité technique et économique des projets d’infrastructure. À l’horizon 2026, cette discipline transcende la simple estimation de volumes pour devenir un levier stratégique de performance, au carrefour de la décarbonation, de la digitalisation et de l’optimisation des ressources. L’impératif de réduction de l’empreinte carbone, porté par des réglementations comme la RE2020 et ses évolutions, impose une gestion ultra-précise des mouvements de terres pour minimiser les transports et valoriser les matériaux in situ.

Dans ce contexte, la traditionnelle feuille de calcul, bien que toujours pertinente pour des estimations rapides, s’efface progressivement au profit de processus intégrés. L’intégration des jumeaux numériques (Digital Twins) et du BIM de niveau 3 transforme le calcul déblai et remblai en un flux de données dynamique. Les levés topographiques par drone ou LiDAR alimentent en temps réel des modèles 4D, permettant une simulation et une optimisation continues du phasage des terrassements. Cette approche proactive, documentée via un Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026), réduit les incertitudes et maximise le ROI.

L’enjeu n’est plus seulement de quantifier, mais de qualifier et d’optimiser. La valorisation des déblais en tant que remblais techniques, l’analyse de leur compatibilité géotechnique et environnementale, et la planification logistique deviennent des paramètres clés. La feuille de calcul de déblai et remblai pour canalisation évolue donc vers un module intelligent au sein d’une plateforme de Gestion de Projet Génie Civil : La Gestion de Projet appliquée au Génie Civil : Guide Complet (Guide 2026), connectée aux engins de chantier et aux systèmes de suivi. Cette mutation technologique est la réponse du secteur aux défis de productivité et de durabilité de 2026.

calcul déblai et remblai : Plongée Technique & Principes d’Ingénierie

La maîtrise du calcul déblai et remblai pour les canalisations repose sur une application rigoureuse des principes de la géotechnique, de la résistance des matériaux (RDM) et de l’hydraulique. Loin d’être une simple soustraction de volumes, elle garantit la pérennité structurelle de l’ouvrage enterré et la sécurité du personnel en phase d’exécution.

Analyse Géotechnique Préalable : La Base de Tout Calcul Déblai et Remblai

Avant toute excavation, une Interprétation d’un Rapport de Sol Géotechnique (Mission G2) : Le Guide Complet est non négociable. Les essais in situ (pressiomètre, pénétromètre statique/dynamique) et en laboratoire déterminent les paramètres fondamentaux du sol : son poids volumique (γ, en kN/m³), sa cohésion (c, en kPa), et son angle de frottement interne (φ, en degrés). Ces données sont cruciales pour définir la pente de talutage sécuritaire ou dimensionner le blindage de la tranchée, prévenant ainsi les risques d’éboulement.

Le rapport géotechnique identifie également la présence de la nappe phréatique, dont le niveau impacte directement les conditions de travail, la stabilité des fouilles et la nécessité éventuelle d’un rabattement. Il classifie les sols selon la norme GTR (Guide des Terrassements Routiers), ce qui conditionne leur réutilisation potentielle en remblai. Un sol classé A1 (grave propre) sera un excellent matériau de remblai, tandis qu’un sol A4 (limon très plastique) pourra être impropre à la réutilisation sans traitement.

Méthodologie de Cubature et Coefficients de Correction

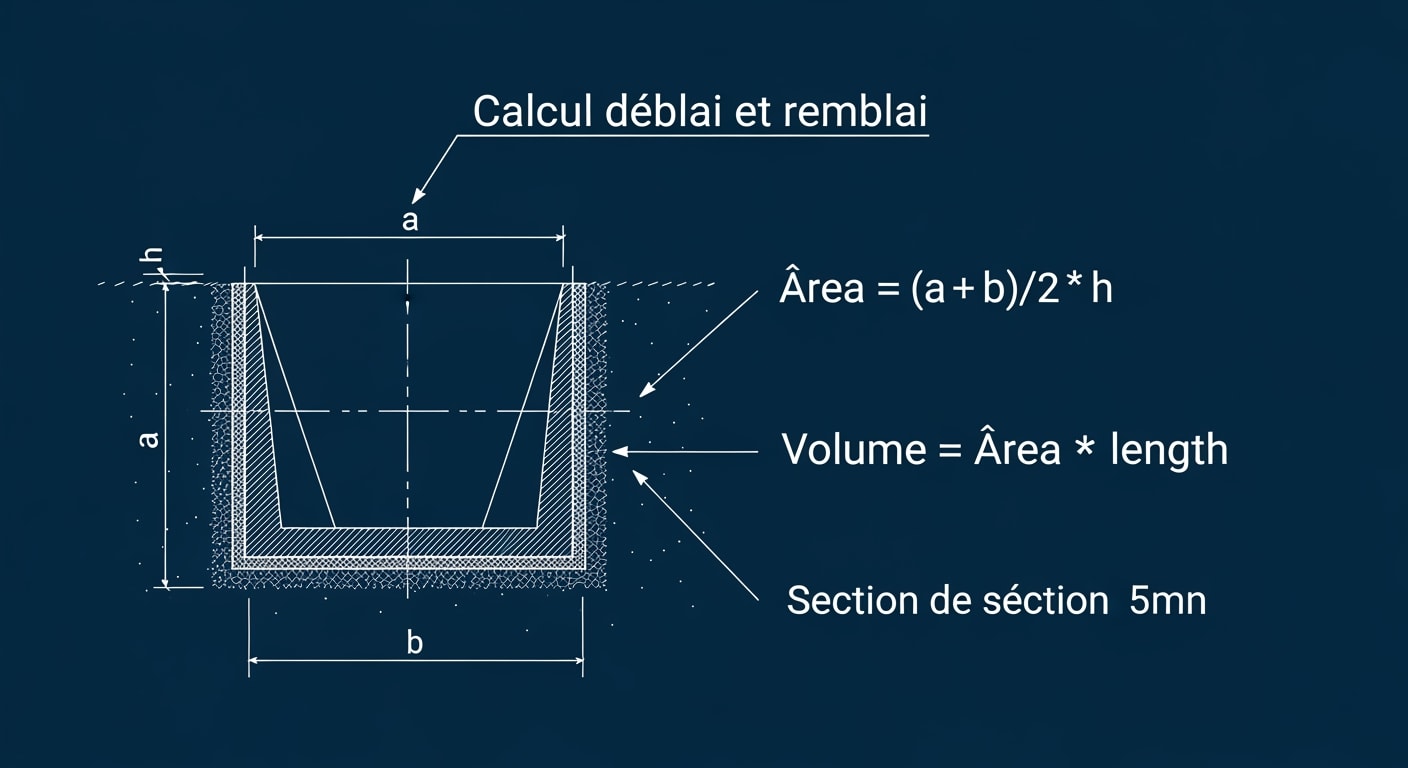

Le calcul volumétrique s’effectue principalement par la méthode des profils en travers. À partir d’un levé topographique du terrain naturel (TN) et du projet de canalisation (fond de fouille, largeur), on calcule la surface de déblai (S_d) et de remblai (S_r) pour chaque profil. Le volume entre deux profils distants de L est ensuite approximé par la formule : V = (S1 + S2) / 2 * L. Des logiciels comme AutoCAD Civil 3D : Optimiser la Conception d’Infrastructures VRD et Cubatures (Guide 2026) automatisent ce processus à partir de modèles numériques de terrain (MNT) pour une précision accrue.

Cependant, le volume géométrique brut doit être corrigé. Le coefficient de foisonnement (Cf > 1) s’applique aux déblais : un mètre cube de sol en place occupera un volume supérieur une fois extrait, en raison de la décompaction. Inversement, le coefficient de tassement (Ct < 1) s'applique aux remblais : le matériau mis en place et compacté occupera un volume inférieur à son état lâche. Ces coefficients, qui varient de 1.10 à 1.40 pour le foisonnement selon la nature du sol, sont essentiels pour planifier le nombre de rotations de Camion Benne : Guide Complet, Spécifications Techniques et Sécurité sur Chantier et la gestion des stocks.

Stabilité des Tranchées et Poussée des Terres : L’Analyse RDM

L’excavation d’une tranchée modifie l’état de contrainte initial dans le sol. La RDM, via la mécanique des sols, permet de quantifier la poussée des terres qui s’exerce sur les systèmes de blindage. Selon la théorie de Rankine (pour un sol sans frottement sur l’écran) ou de Coulomb, la contrainte de poussée active (σ’_a) à une profondeur z est calculée par : σ’_a = K_a * (γz + q) – 2c * √K_a, où K_a est le coefficient de poussée active et q la surcharge en surface (engins, stocks).

Le dimensionnement du blindage (choix des profilés, étrésillons) vise à reprendre ces efforts avec un coefficient de sécurité adéquat (typiquement F ≥ 1.5), pour rester dans le domaine élastique des matériaux. Le non-respect de ces principes conduit à des déformations excessives, voire à la rupture brutale du soutènement. L’analyse doit intégrer les charges dynamiques induites par la circulation des engins de chantier à proximité de la fouille, qui augmentent significativement les contraintes. Les Techniques de Génie Civil Avancées : Des Fondations aux Gratte-ciels (Guide 2026) modernes incluent la modélisation par éléments finis pour ces cas complexes.

Interaction Sol-Structure : Le Défi du Calcul pour les Canalisations

Une canalisation n’est pas un corps rigide inerte ; c’est une structure qui interagit avec le sol environnant. La théorie de Marston (1930), toujours fondamentale, permet d’évaluer la charge verticale (Wc) s’exerçant sur la conduite. Cette charge dépend du poids des terres au-dessus, mais aussi de la géométrie de la tranchée et des propriétés du remblai. La formule de Marston est Wc = Cd * γ * B_d², où Cd est un coefficient de charge et B_d la largeur de la tranchée au sommet de la conduite.

La performance de la canalisation dépend de la qualité de son assise. Le lit de pose (sable, gravillon) assure une répartition uniforme des contraintes et prévient les points durs qui créeraient des moments de flexion parasites et des contraintes de cisaillement. L’enrobage, compacté par couches successives, confine latéralement la conduite (surtout pour les tuyaux flexibles type PVC ou PEHD) et mobilise la poussée passive du sol pour contrer l’ovalisation. Un mauvais compactage peut entraîner une déformation excessive (>5%) et, à terme, la rupture de la canalisation à l’État Limite Ultime (ELU).

Innovations Technologiques pour le Calcul Déblai et Remblai en 2026

L’ère du chantier 4.0 redéfinit les outils et méthodes du calcul déblai et remblai. L’accent est mis sur l’intégration de données en temps réel, l’automatisation et la sécurisation des flux d’information pour une efficacité et une fiabilité maximales.

Solution 1 : Les Logiciels BIM/CIM et la Modélisation 4D

Les plateformes comme AutoCAD Civil 3D de Autodesk ou OpenRoads de Bentley Systems sont au cœur de la transformation numérique. Elles permettent de créer un modèle d’information unifié (CIM – Civil Information Modeling) qui intègre les données topographiques, géotechniques et le projet de canalisation. Le calcul déblai et remblai devient une requête dynamique sur le modèle, mise à jour en continu.

L’avantage 2026 : L’interopérabilité via le format IFC 4.3 (spécifique aux infrastructures) permet un échange de données fluide entre les logiciels de conception, les plateformes de planification et les systèmes de guidage d’engins. La 4ème dimension (le temps) est intégrée pour simuler le phasage des terrassements, optimiser les mouvements de terres sur site, et visualiser l’avancement par rapport au planning. Le ROI se mesure par une réduction drastique des erreurs de conception, une détection précoce des conflits (clash detection) et une optimisation logistique qui réduit les coûts de transport de 20 à 30%.

Solution 2 : Le Guidage d’Engins par GPS/UTS et l’Automatisation

Les systèmes de guidage d’engins (Trimble Earthworks, Leica iCON) équipant les pelles et bulldozers de constructeurs comme Caterpillar Engins de chantier et terrassement ou Komatsu Matériel de construction et minier transforment l’exécution. Le modèle 3D du projet est chargé dans la cabine, et le système guide l’opérateur (ou automatise le mouvement du godet) pour atteindre les cotes de projet avec une précision centimétrique.

L’avantage 2026 : On assiste à la généralisation des chantiers « sans piquetage » (stakeless), où les implantations traditionnelles sont remplacées par le guidage direct. Des technologies de réalité augmentée superposent le projet numérique à la vision réelle de l’opérateur. Les données d’avancement sont renvoyées en temps réel vers le BIM, permettant un suivi précis des cubatures journalières et une mise à jour automatique du Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026). Le ROI est direct : gain de temps de 25%, économies de carburant, et surtout, une qualité d’exécution qui garantit la conformité structurelle du premier coup, évitant les reprises coûteuses.

Solution 3 : La Cybersécurité des Données de Chantier

La digitalisation croissante des chantiers crée une nouvelle surface d’attaque. La corruption du modèle BIM, l’interception des données de guidage GPS ou une attaque par rançongiciel sur le serveur du projet peuvent paralyser un chantier. La cybersécurité, via des solutions de leaders comme Fortinet ou Palo Alto Networks, devient une composante essentielle de la gestion de projet.

L’avantage 2026 : Les stratégies de sécurité sont intégrées dès la phase de conception du système d’information du projet. Elles incluent le chiffrement des communications entre le bureau d’études, le cloud et les engins, l’authentification forte des utilisateurs et la segmentation des réseaux pour isoler les systèmes critiques. Un plan de réponse aux incidents cyber est un livrable standard. Le ROI est un ROI de mitigation : il prévient des pertes financières colossales liées aux arrêts de chantier, aux pénalités de retard et aux litiges résultant d’une compromission de l’intégrité des données du projet.

calcul déblai et remblai : Tableau Comparatif 4Génie Civil : Matériaux de Remblai pour Canalisations

Le choix du matériau de remblai est un arbitrage technique et économique crucial. Ce tableau compare les options courantes selon les standards de performance de 2026.

calcul déblai et remblai : Normes, Eurocodes & Protocoles de Sécurité

Le calcul déblai et remblai et son exécution sont encadrés par un corpus normatif strict visant à garantir la sécurité des personnes, la durabilité de l’ouvrage et la protection de l’environnement. La conformité n’est pas une option, mais une obligation légale et technique.

Normes et Eurocodes de Référence pour le Calcul Déblai et Remblai

Plusieurs textes fondamentaux régissent la conception et l’exécution des tranchées pour canalisations. Leur maîtrise est indispensable pour tout ingénieur ou conducteur de travaux.

• NF P 94-500 (Novembre 2013) : Cette norme définit le contenu et l’enchaînement des missions d’ingénierie géotechnique. Elle assure que les investigations (G1, G2) sont adaptées à la complexité du projet, fournissant ainsi des données fiables pour le dimensionnement. L’évolution des Normes NF P 94-500 renforce les exigences pour les projets en zones à risques.
• Eurocode 7 (NF EN 1997-1) : Il s’agit de la norme de référence pour le calcul géotechnique. Elle impose des vérifications aux États Limites Ultimes (ELU) et de Service (ELS) pour la stabilité des talus, des fonds de fouille et des soutènements, en appliquant des coefficients de sécurité partiels sur les actions et les résistances des matériaux.
• Fascicule 70 du CCTG : Spécifique aux ouvrages d’assainissement, ce document détaille les règles de l’art pour l’exécution des tranchées, la confection du lit de pose, la mise en place des remblais et les essais de compactage (objectif de 95% de l’Optimum Proctor Normal par exemple).
• NF EN 1610 : Cette norme européenne se concentre sur la mise en œuvre et les essais des branchements et collecteurs d’assainissement. Elle spécifie les tolérances de pose, les conditions de remblaiement autour du tuyau et les protocoles d’essais d’étanchéité, qui valident in fine la qualité de l’ensemble du système.

Sécurité des Tranchées : La Réglementation et la Prévention

Le risque d’ensevelissement par éboulement d’une tranchée est l’un des plus graves du BTP. La réglementation française, notamment le Code du Travail et la recommandation R408 de la CNAMTS, impose des mesures de prévention strictes dès que la profondeur de la fouille dépasse 1,30 m et sa largeur est inférieure aux deux tiers de sa profondeur.

Les solutions techniques sont le talutage (pente dépendant de la nature du sol et validée par une note de calcul) ou le blindage. Les systèmes de blindage (caissons, panneaux avec vérins) doivent faire l’objet de Vérifications Générales Périodiques (VGP) par un organisme agréé comme Bureau Veritas Inspection technique et VGP. Le plan de montage et d’utilisation doit être disponible sur site et respecté scrupuleusement. Le rôle du Coordonnateur Sécurité et Protection de la Santé (CSPS) est ici central pour s’assurer de la mise en œuvre effective de ces mesures.

Stratégie de Mitigation des Risques sur Chantier

Une gestion de projet robuste anticipe les risques liés aux terrassements. La stratégie de mitigation repose sur plusieurs piliers :

1. Risques Techniques : Des levés topographiques contradictoires (drone, géomètre) avant et après travaux permettent de valider les cubatures et d’éviter les litiges. Des essais de contrôle de compactage (essai à la plaque, pénétromètre dynamique) qualifient la qualité du remblai et garantissent la portance requise.

2. Risques Géotechniques : En cas de découverte de sols non conformes au rapport G2, la procédure d’alerte doit être immédiate. L’ingénieur géotechnicien doit être consulté pour adapter les méthodes (reprofilage du talus, renforcement du blindage, substitution de matériaux).

3. Risques Environnementaux : Un plan de gestion des terres est élaboré en amont. Il organise le tri, le stockage temporaire, l’analyse de la pollution éventuelle et l’orientation vers les filières de valorisation ou d’élimination agréées. La traçabilité est assurée par des bordereaux de suivi des déchets.

4. Risques liés aux Réseaux Existants : La consultation du guichet unique (DICT.fr) est un prérequis absolu. Les opérations de détection complémentaire (géoradar) et les terrassements « doux » (aspiration) à proximité des réseaux sensibles sont planifiés pour éviter tout dommage.

Checklist Opérationnelle du Chef de Chantier pour le Calcul Déblai et Remblai

La rigueur sur le terrain est la clé du succès. Cette checklist constitue un guide de contrôle pour le management opérationnel des travaux de terrassement pour canalisation.

• Phase Préparatoire :
• Vérifier la réception et la diffusion du Procès-Verbal de Démarrage : Modèle Prêt à Télécharger et du rapport géotechnique G2 PRO.
• Contrôler l’Implantation Topographique : Le Guide Ultime Chantier 2026 de l’axe et des emprises de la tranchée.
• Valider la DICT et la présence du marquage-piquetage des réseaux existants.
• S’assurer de la conformité du matériel de blindage (certificats, VGP à jour).
• Phase d’Excavation :
• Contrôler la nature des sols rencontrés et la comparer aux sondages géotechniques.
• Vérifier en continu la stabilité des talus ou le bon montage du blindage.
• Gérer la nappe phréatique si présente (pompage, surveillance du débit).
• Assurer le tri et le stockage sélectif des déblais (matériaux réutilisables vs. à évacuer).
• Phase de Pose et Remblaiement :
• Réceptionner le fond de fouille : contrôle de la cote altimétrique, de la largeur et de la portance.
• Valider la conformité du lit de pose (épaisseur, matériau, nivellement).
• Contrôler la qualité des matériaux d’enrobage et de remblai (granulométrie, propreté) via une Fiche de Contrôle Bétonnage : Modèle Prêt à Télécharger (2026) adaptée.
• Superviser la mise en œuvre du remblai par couches successives (épaisseur max de 30-50 cm).
• Suivre les opérations de compactage (type de compacteur, nombre de passes).
• Planifier et réaliser les essais de contrôle de compactage aux fréquences définies par le CCTP.
• Phase de Suivi et Clôture :
• Quantifier quotidiennement les volumes dans le Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026).
• Assurer la traçabilité des matériaux évacués (bons de pesée, bordereaux de suivi).
• Réaliser le levé topographique de récolement pour le calcul final des volumes.
• Préparer la documentation pour le PV de Constat d’Achèvement des Travaux : Modèle Prêt à Télécharger (Update 2026) concernant la partie terrassement et le calcul déblai et remblai.
