Étude de Sol Obligatoire pour Permis de Construire : Guide Technique & Réglementaire 2026

Étude de Sol Obligatoire pour Permis de Construire : Le Paysage Stratégique de 2026

L’étude de sol obligatoire pour permis de construire ne se limite plus à une simple formalité administrative. Elle est devenue un élément stratégique fondamental dans le Génie Civil en 2025, un domaine en pleine évolution. En 2026, en réponse à la loi ELAN et aux impératifs de décarbonation, cette étude s’est transformée en un levier majeur d’optimisation technico-économique et environnementale. Ce changement de paradigme en fait un instrument indispensable pour la conception de structures durables, minimisant les risques liés aux sols tout en maximisant l’efficacité des matériaux et des ressources.

De plus, l’intégration des données géotechniques dans les jumeaux numériques (Digital Twins) via des plateformes BIM comme Revit révolutionne la manière dont l’architecture et la construction sont réalisées. Le rapport de sol devient une donnée dynamique et en constante évolution, alimentant la modélisation 3D et permettant d’anticiper les interactions sol-structure à long terme. Cela permet une gestion proactive des risques et des besoins en maintenance, en particulier pour les bâtiments ayant une durée de vie prolongée et nécessitant une surveillance continue.

Dans un contexte de pénurie croissante de matières premières, l’optimisation des tableaux de dosage de béton et de mortier pour les fondations devient un enjeu central. Une étude de sol bien réalisée permet non seulement de garantir un dimensionnement précis des fondations, mais aussi de réduire les volumes de béton et d’acier utilisés, ce qui diminue directement l’empreinte carbone du projet. Cette approche s’inscrit dans les objectifs de la RE2020, favorisant l’utilisation de matériaux à faible impact écologique et contribuant à la transition énergétique et environnementale du secteur du BTP. La maîtrise de ces études est désormais une compétence essentielle pour tout ingénieur en génie civil cherchant à exceller dans la conception durable et performante des infrastructures.

Étude de Sol Obligatoire pour Permis de Construire : Plongée Technique Approfondie – Principes et Workflow d’Ingénierie

De la Descente de Charges à la Contrainte Admissible du Sol

Le principe fondamental de l’étude de sol obligatoire pour permis de construire repose sur la vérification de la contrainte exercée par la structure sur le sol, en s’assurant qu’elle reste inférieure à sa capacité portante. Le processus débute par une feuille de calcul de descente de charges rigoureuse, qui permet de quantifier les charges permanentes (G) et d’exploitation (Q) transmises par la superstructure aux éléments de fondation.

La mécanique des sols intervient pour modéliser la diffusion de ces charges. La théorie de Boussinesq, bien que simplifiée, offre une première approximation de la distribution des contraintes en profondeur. L’ingénieur doit analyser la contrainte effective, qui détermine le comportement mécanique du sol, en soustrayant la pression interstitielle de la contrainte totale. Cette analyse permet de calculer les tassements et de vérifier la stabilité du sol sous la charge structurelle.

La caractérisation du sol est une étape clé, nécessitant des essais en laboratoire comme la détermination des limites d’Atterberg (limite de liquidité et limite de plasticité), permettant de calculer l’indice de plasticité, un indicateur essentiel du potentiel de gonflement des sols argileux. D’autres paramètres, comme la teneur en eau, l’indice des vides, et la densité sèche, sont mesurés via un essai Proctor, afin de modéliser le comportement hydromécanique du sol.

Le Workflow Opérationnel d’une Étude de Sol Obligatoire pour Permis de Construire (Mission G2)

Conformément à la norme NF P 94-500, la mission G2 (phase Avant-Projet et Projet) constitue le cœur de l’étude de sol obligatoire pour permis de construire. Cette mission est structurée pour garantir la fiabilité des résultats. Le Procès-Verbal de Démarrage marque le début des opérations sur site.

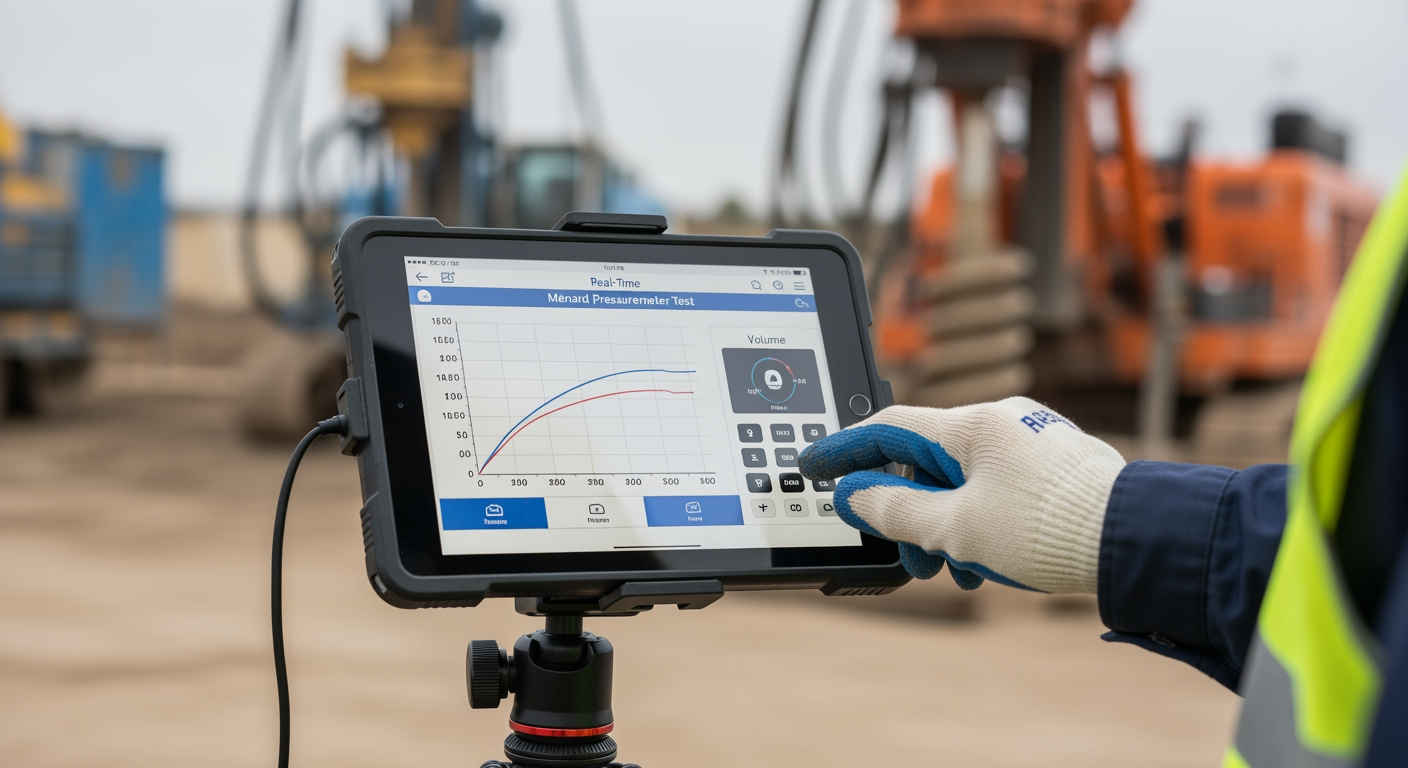

Étape 1 : Phase d’investigation. Après l’analyse documentaire, un programme d’investigations est défini. Il inclut des sondages pressiométriques (essai Ménard) pour mesurer le module pressiométrique (EM) et la pression limite (pL). Des essais au pénétromètre dynamique ou statique (CPT) fournissent une vision continue de la résistance du sol. Le carottage est essentiel pour prélever des échantillons intacts destinés aux tests en laboratoire.

Étape 2 : Essais et analyse. Les échantillons sont soumis à des essais comme les tests triaxiaux pour déterminer la cohésion (c’) et l’angle de frottement interne (φ’), ainsi que des essais œdométriques pour obtenir le module de déformation (Eœd) et les paramètres de consolidation. Ces données sont compilées dans des logiciels spécialisés tels que COVADIS, permettant de créer un modèle géotechnique fiable et précis.

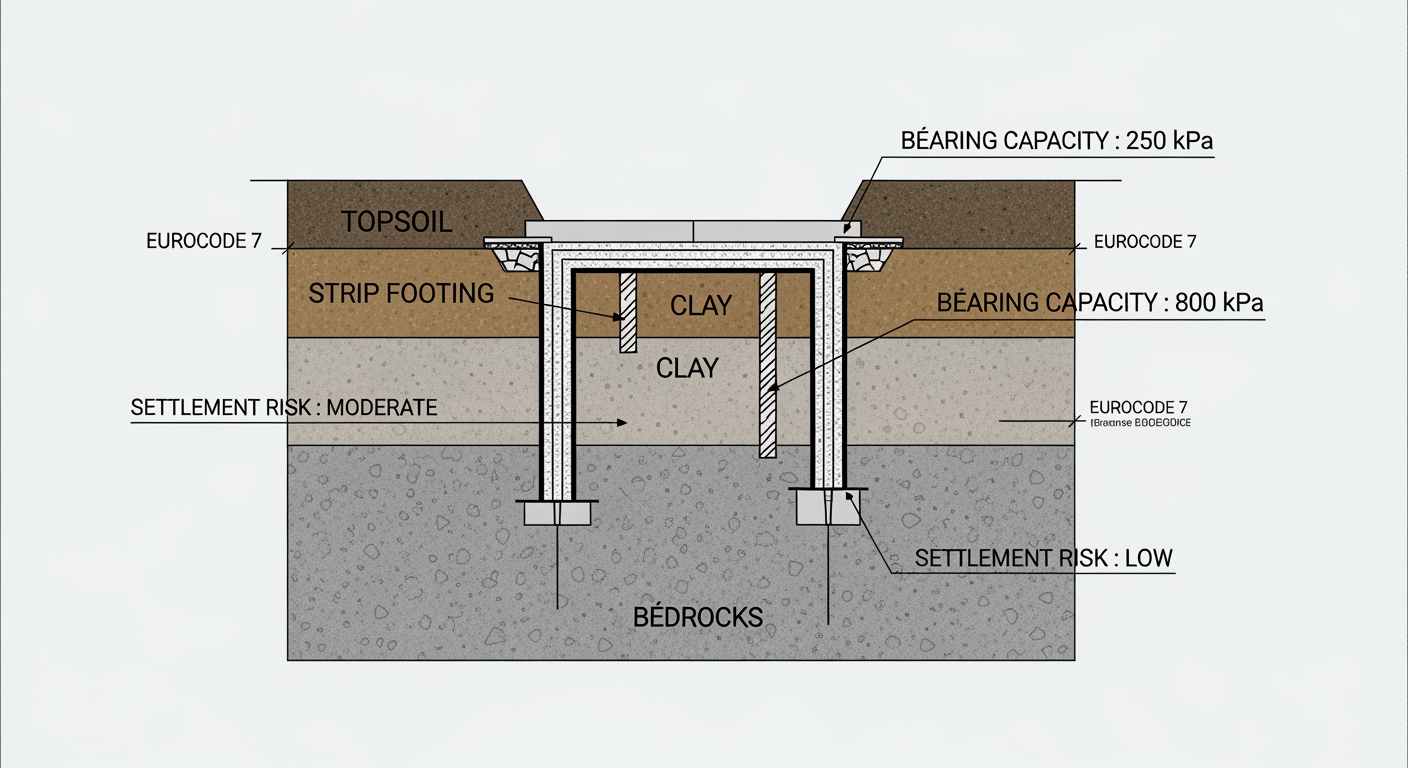

Étape 3 : Rédaction du rapport G2 AVP/PRO. Ce document synthétise les résultats des essais et présente les préconisations pour le calcul des fondations superficielles et profondes. Il définit la contrainte admissible à l’ELU (État Limite Ultime) et à l’ELS (État Limite de Service), tout en estimant les tassements possibles, éléments clés dans la conception de fondations robustes.

Calculs et Dimensionnement : Application de la Résistance des Matériaux (RDM)

Le rapport géotechnique est la référence pour le dimensionnement structurel des fondations. L’ingénieur en structure utilise des logiciels de calcul de structure tels que Robot Structural Analysis Professional ou CYPECAD pour modéliser l’interaction sol-structure. Le sol est souvent modélisé à l’aide de ressorts dont la raideur est dérivée du module de réaction du sol (ks), estimé à partir des valeurs du module EM ou Eœd.

Les calculs respectent les normes de l’Eurocode 7 (NF EN 1997) pour le dimensionnement géotechnique. Ces normes imposent une justification par le calcul aux états limites (ELU/ELS), avec l’application de coefficients de sécurité partiels sur les charges et les résistances. De plus, l’Eurocode 8 (NF EN 1998) est appliqué pour les structures en zone sismique, garantissant ainsi la sécurité et la stabilité face aux risques sismiques.

Étude de Sol Obligatoire pour Permis de Construire : Innovations 2026 – Équipements d’Investigation et de Terrassement

Digitalisation et IoT sur les Foreuses Géotechniques

En 2026, les foreuses géotechniques ne se contentent plus de forer des sols. Des entreprises telles que Liebherr (Grues et engins de terrassement) et Bauer ont intégré l’Internet des Objets (IoT) dans leurs équipements. Les têtes de forage sont désormais dotées de capteurs qui mesurent en temps réel des paramètres tels que le couple, la vitesse de rotation, la pression d’injection et la poussée. Ces données sont géolocalisées grâce au GPS RTK et envoyées directement au cloud. Elles sont ensuite intégrées dans le modèle BIM du projet, créant ainsi une corrélation en temps réel entre les paramètres de forage et la nature du sol rencontré. Cette digitalisation permet une meilleure gestion du chantier, optimisant la précision des prévisions géotechniques et réduisant les incertitudes liées à la composition du sol. Les ingénieurs et techniciens utilisent des outils comme une Application Excel pour le Suivi de Chantier BTP pour assurer une gestion efficace du chantier, tout en garantissant la conformité aux objectifs du projet.

Engins de Terrassement Intelligents : Caterpillar vs. Komatsu

Les données issues de l’étude de sol obligatoire pour permis de construire constituent la base pour les opérations de terrassement. Les pelles hydrauliques de Caterpillar (série 3D) et Komatsu (Machine Control 2.0) utilisent ces données pour le guidage 3D semi-automatisé des travaux de terrassement. Ces engins sont équipés de systèmes intelligents permettant au godet de s’arrêter automatiquement à la cote de fond de fouille, telle que définie dans le projet. Cela évite le sur-creusement et optimise les volumes de déblai et remblai, ce qui réduit les coûts de transport et l’impact environnemental. De plus, les moteurs hybrides et les systèmes de gestion de puissance des engins contribuent à la décarbonation du chantier, en alignement avec les objectifs de durabilité des projets de construction. Cette approche est directement liée aux pratiques de construction durable et à l’optimisation des ressources, essentielles dans le cadre des objectifs RE2020 pour la réduction de l’empreinte carbone.

Le Rôle des Grues dans la Phase de Fondation

La phase de fondation, notamment pour les pieux forés ou les parois moulées, nécessite des capacités de levage de plus en plus avancées. Les grues à tour de leaders, telles que celles proposées par Potain, ou les grues mobiles tout-terrain de Grove, intègrent des systèmes télématiques avancés en 2026. Ces grues sont désormais capables de calculer en temps réel des abaques de charge dynamiques, ajustant la capacité de levage en fonction des conditions de vent. Cela permet une planification optimisée des levages et une gestion plus sûre du chantier. Le processus de planification est désormais assisté par des logiciels BIM 4D, qui assurent une logistique fluide, tout en garantissant la rotation des banches et le respect des exigences de sécurité. Cette avancée permet non seulement de réduire les coûts mais aussi d’améliorer la gestion des ressources et la performance du chantier.

Étude de Sol Obligatoire pour Permis de Construire : Tableau Comparatif des Techniques d’Investigation Géotechnique (2026)

Étude de Sol Obligatoire pour Permis de Construire : Normes, Eurocodes & Protocoles de Sécurité

La Norme NF P 94-500 : Colonne Vertébrale des Missions Géotechniques

La norme AFNOR NF P 94-500 (révisée) définit l’enchaînement des missions géotechniques, garantissant une gestion progressive des risques. L’étude de sol obligatoire pour permis de construire, rendue systématique par la loi ELAN pour les terrains argileux, correspond à minima à une mission G1 (Étude Préliminaire) pour la vente, et surtout à une mission G2 (Conception) pour le projet de construction. Le Devis Étude de Sol G1 : Prix, Contenu et Guide Complet 2026 est la première étape pour le vendeur.

La mission G2 se décompose en phase Avant-Projet (G2 AVP) et Projet (G2 PRO). La G2 AVP esquisse les solutions de fondations possibles, tandis que la G2 PRO fournit les notes de calcul détaillées pour le dimensionnement des ouvrages géotechniques (fondations, murs de soutènement, etc.), qui seront intégrées au CCTP.

Intégration avec les Eurocodes : Eurocode 7 et Eurocode 8

Le dimensionnement issu de l’étude de sol doit être conforme aux Eurocodes. L’Eurocode 7 (NF EN 1997) régit le calcul géotechnique. Il impose une justification par le calcul aux états limites (ELU/ELS) en utilisant des approches de calcul (généralement l’Approche 2 en France) qui appliquent des facteurs de sécurité partiels sur les actions (A), les paramètres de sol (M) et les résistances (R). C’est une rupture avec les anciennes méthodes basées sur un coefficient de sécurité global.

L’Eurocode 8 (NF EN 1998) est crucial pour le calcul parasismique. L’étude de sol doit classifier le site (classes A à E) en fonction de la vitesse moyenne des ondes de cisaillement sur les 30 premiers mètres (Vs,30). Cette classification détermine le spectre de réponse sismique à utiliser pour le calcul de la structure, impactant directement le ferraillage et la conception des structures en béton.

Stratégie de Mitigation des Risques et Protocoles de Sécurité

Le rapport géotechnique identifie les risques : tassements, liquéfaction, glissement, gonflement. La stratégie de mitigation est alors définie. Par exemple, face à un risque de glissement, des solutions comme des pieux, des tirants d’ancrage ou un drainage profond peuvent être préconisées. La sécurité sur le chantier d’investigation est primordiale. Les engins de forage doivent faire l’objet de Vérifications Générales Périodiques (VGP), souvent réalisées par un organisme tiers comme Bureau Veritas (Inspection technique et VGP). Un Plan Particulier de Sécurité et de Protection de la Santé (PPSPS) doit être rédigé, détaillant les risques liés aux coactivités et les mesures préventives, comme le balisage des zones de sondage.

Étude de Sol Obligatoire pour Permis de Construire : Checklist Opérationnelle du Chef de Chantier

• Avant l’intervention géotechnique :
  • Valider le procès-verbal d’implantation des sondages avec le géotechnicien et le géomètre.
  • Obtenir et analyser les réponses aux DICT pour écarter tout risque de dommage aux réseaux enterrés.
  • Vérifier la validité du certificat VGP de la foreuse et des habilitations du personnel.
  • Organiser la réunion de démarrage avec le géotechnicien, comme détaillé dans ce procès-verbal type de compte rendu de réunion.
• Pendant l’intervention :
  • Contrôler la conformité des profondeurs de forage par rapport au programme, en utilisant un rapport journalier de chantier.
  • S’assurer de l’étiquetage et de la conservation rigoureuse des échantillons de sol et des carottes.
  • Documenter toute anomalie (ex: venue d’eau, refus de forage) et en informer immédiatement le bureau d’études.
  • Gérer la logistique via un outil de planification et suivi de chantier.
• Après l’intervention (Phase Fondations) :
  • Organiser une visite de fond de fouille avec le géotechnicien pour valider la conformité du sol rencontré par rapport aux prévisions du rapport.
  • Vérifier que le calcul du ferraillage des poteaux, semelles isolées, semelles excentrées et poutres est conforme aux préconisations.
  • Utiliser une Fiche de Contrôle Coffrage avant chaque bétonnage.
  • Contrôler la formulation du béton via une Fiche de Contrôle Bétonnage pour garantir la classe de résistance requise.

En conclusion, l’optimisation de chaque phase du projet, de la conception à la réception des travaux, dépend de la qualité de la première étape : l’étude de sol obligatoire pour permis de construire.
