Logiciel Calcul Structure Béton Armé Gratuit : Guide Pratique (Update 2026)

Introduction : Le Logiciel structure béton gratuit dans le Paysage Stratégique 2026

L’accès à un logiciel structure béton gratuit performant n’est plus une utopie pour les ingénieurs et techniciens en 2026. Il représente un levier stratégique majeur dans un secteur du BTP en pleine mutation, confronté à des impératifs de décarbonation et de digitalisation. La démocratisation de ces outils répond à un besoin critique d’agilité et d’optimisation des coûts en phase de conception et d’exécution.

Le contexte réglementaire, marqué par les évolutions de la RE2020 vers ses jalons 2025 et 2028, impose une analyse fine de l’empreinte carbone des matériaux. Un logiciel de calcul de structure doit désormais intégrer des modules d’Analyse de Cycle de Vie (ACV) pour quantifier l’impact CO2, favorisant l’usage de bétons bas-carbone et optimisant les ratios d’acier, dont les nuances d’acier pour béton armé sont un paramètre clé.

Parallèlement, l’ère du jumeau numérique (Digital Twin) est une réalité. Un logiciel structure béton gratuit ne peut plus se contenter d’être un simple calculateur. Il doit s’intégrer dans des flux de travail BIM (Building Information Modeling) ouverts, via des formats comme l’IFC 4.3, pour assurer une continuité numérique de la maquette de conception (Apprenez Revit : Formation complète en architecture 3D) jusqu’au suivi de chantier.

Cette convergence entre accessibilité, performance environnementale et interopérabilité définit le standard attendu pour 2026. Les solutions gratuites ne sont plus de simples utilitaires pour étudiants, mais des plateformes robustes pour le prédimensionnement, la vérification ponctuelle sur site et même la conception de structures de complexité modérée, à condition d’en maîtriser les fondements techniques et les limites.

Logiciel structure béton gratuit : Plongée Technique Approfondie : Principes d’Ingénierie et Validation Mathématique

L’efficacité d’un logiciel structure béton gratuit repose sur sa capacité à modéliser fidèlement le comportement physique des structures. Au cœur de ces outils se trouvent les principes fondamentaux de la Résistance des Matériaux (RDM) et, pour les cas complexes, la méthode des éléments finis (MEF).

Physique et Mécanique des Structures en Béton Armé

Le logiciel discrétise la structure (poutres, poteaux, dalles) en un ensemble d’éléments. Il applique ensuite les charges définies par l’ingénieur : charges permanentes (G), incluant le poids propre des matériaux (béton ~25 kN/m³), et charges d’exploitation (Q). Le moteur de calcul résout les équations d’équilibre statique pour déterminer les sollicitations internes : moment fléchissant (M), effort tranchant (V) et effort normal (N).

Ces sollicitations sont calculées pour des combinaisons d’actions réglementaires définies par l’Eurocode 0, principalement à l’État Limite Ultime (ELU) pour la sécurité (ex: 1.35G + 1.5Q) et à l’État Limite de Service (ELS) pour le confort et la durabilité (ex: G + Q). Le logiciel compare ensuite les contraintes générées dans les matériaux aux résistances de calcul. Pour le béton, la contrainte de compression ne doit pas excéder `f_cd = α_cc * f_ck / γ_c`, où `f_ck` est la résistance caractéristique et `γ_c` le coefficient de sécurité partiel du béton (1.5 à l’ELU).

Pour l’acier, la contrainte de traction est comparée à la limite d’élasticité de calcul `f_yd = f_yk / γ_s`, avec `f_yk` la limite d’élasticité caractéristique (ex: 500 MPa pour l’acier S500) et `γ_s` le coefficient de sécurité (1.15 à l’ELU). Le calcul du ferraillage consiste à déterminer la section d’armatures `As` nécessaire pour reprendre les efforts de traction que le béton seul ne peut supporter.

Workflow Opérationnel pour les Bureaux d’Études et le Chantier

L’utilisation d’un logiciel structure béton gratuit s’inscrit dans un processus rigoureux, différentiant les besoins du bureau d’études (BE) de ceux de l’ingénieur travaux.

Pour le Bureau d’Études (Ingénieur Structure) :

1. Modélisation Géométrique : Création de la géométrie de la structure (axes, portées, sections des éléments) soit directement, soit par import d’un fichier DXF/IFC.

2. Définition des Matériaux : Saisie des caractéristiques du béton (ex: C25/30, `f_ck` = 25 MPa) et de l’acier (`f_yk` = 500 MPa).

3. Application des Charges : Définition des cas de charges (poids propre, cloisons, revêtements, charges climatiques, sismiques selon l’Eurocode 8).

4. Analyse et Calcul : Lancement du solveur (souvent basé sur la MEF) pour obtenir les sollicitations et les déformations.

5. Dimensionnement et Vérification : Le logiciel propose une section d’armatures théorique. L’ingénieur l’ajuste (choix des diamètres, espacements) pour garantir la constructibilité et le respect des règles de ferraillage de l’Eurocode 2 (enrobage, espacement minimal, etc.).

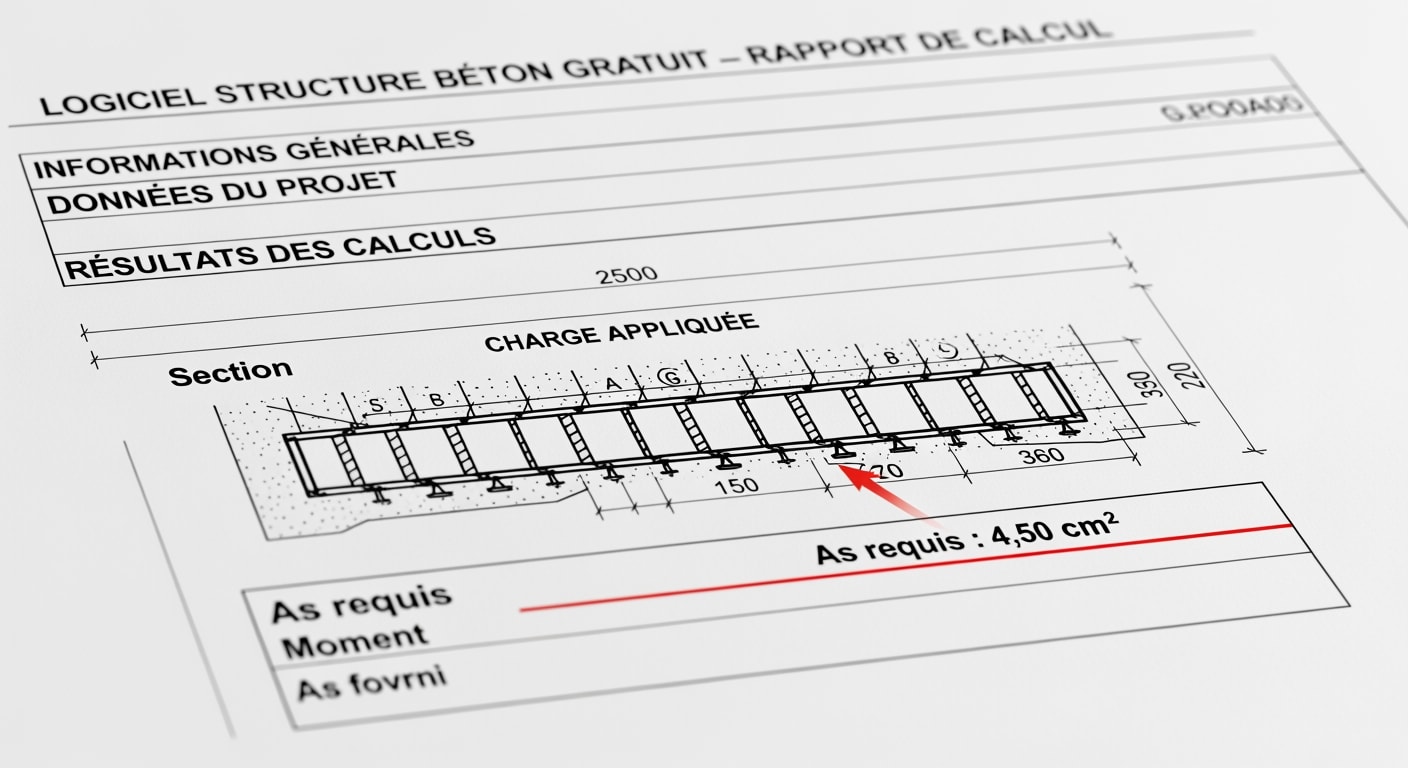

6. Génération des Livrables : Production de la note de calcul justificative et des plans de ferraillage, souvent exportés vers un logiciel de DAO comme AutoCAD.

Pour l’Ingénieur Travaux / Chef de Chantier :

L’usage est plus orienté vers la vérification et la résolution de problèmes ponctuels.

1. Contrôle de Cohérence : Utilisation d’une application ou d’une feuille de calcul pour une contre-vérification rapide d’un élément simple (ex: dimensionnement d’un linteau pour une ouverture non prévue).

2. Validation d’une Alternative : Si un acier de diamètre spécifié n’est pas disponible, le logiciel peut valider rapidement une solution de remplacement (ex: remplacer 3 HA12 par 2 HA14) en vérifiant que la section d’acier reste supérieure ou égale.

3. Interface avec le BIM : Consultation des plans de ferraillage 3D sur tablette via un viewer BIM, directement issu du logiciel de conception, pour éviter les erreurs d’interprétation sur site.

La maîtrise de ces outils, même gratuits, exige une solide formation en génie civil et études de structures.

Logiciel structure béton gratuit : Innovations 2026 et Benchmarking des Acteurs Clés du Calcul de Structure

Bien que notre focus soit le logiciel structure béton gratuit, l’analyse des leaders du marché payant est essentielle. Leurs innovations définissent les standards vers lesquels les solutions gratuites tendent. En 2026, trois géants dominent l’écosystème du calcul de structure : Autodesk, Tekla / Trimble et CYPE.

Autodesk (Revit & Robot Structural Analysis)

La force d’Autodesk réside dans son écosystème intégré. La liaison bidirectionnelle entre Revit, la plateforme de modélisation BIM, et Robot Structural Analysis, le moteur de calcul par éléments finis, est quasi parfaite. La feuille de route 2026 met l’accent sur l’IA via Dynamo pour l’optimisation topologique : le logiciel suggère des formes structurelles optimales pour minimiser l’usage de matière (et donc l’empreinte carbone) tout en respectant les contraintes mécaniques. L’impact sur la productivité est direct, réduisant les itérations de conception de plusieurs jours à quelques heures. Les outils gratuits s’inspirent de cette logique en proposant des scripts Python ou des API pour des optimisations ciblées.

Tekla / Trimble (Tekla Structures)

Tekla Structures est la référence pour la modélisation détaillée (LOD 400), notamment pour les structures complexes en béton préfabriqué et en acier. Sa feuille de route 2026 se concentre sur le « Constructible BIM » et la connexion directe aux machines de fabrication (CAM). Le modèle Tekla peut piloter directement les bancs de préfabrication ou les cintreuses d’armatures, réduisant les erreurs de saisie manuelle à zéro. Pour le béton coulé en place, l’impact se voit dans la gestion logistique précise des livraisons d’armatures pré-façonnées. Les viewers gratuits comme Tekla BIMsight permettent au chantier d’accéder à cette mine d’informations, améliorant radicalement le suivi de chantier.

CYPE Engineers

CYPE s’est imposé par son approche modulaire et son excellente intégration des normes Eurocodes. Leur feuille de route 2026 vise à renforcer la plateforme BIMserver.center, un cloud collaboratif qui connecte tous les corps de métier autour d’un modèle IFC. L’innovation majeure est l’analyse intégrée des structures existantes pour des projets de réhabilitation, un marché en pleine expansion. Le logiciel peut modéliser le comportement d’une structure ancienne et simuler l’impact d’un renforcement. Les outils gratuits peinent encore à offrir ce niveau d’analyse pour la réhabilitation, qui reste un domaine d’experts.

Ces leaders poussent le marché vers plus d’automatisation, d’intégration et d’intelligence. Les solutions de logiciel structure béton gratuit les plus pertinentes sont celles qui, plutôt que de rivaliser frontalement, se positionnent comme des compléments agiles, capables de s’interfacer avec ces écosystèmes via des formats ouverts.

Tableau Comparatif 4Génie Civil : Analyse des Solutions de Logiciel structure béton gratuit

Ce tableau compare différentes catégories de logiciel structure béton gratuit selon des critères techniques et opérationnels pertinents pour 2026.

Logiciel structure béton gratuit : Cadre Normatif et Protocoles de Sécurité : Eurocodes et Maîtrise des Risques

L’utilisation d’un logiciel structure béton gratuit ne dispense en aucun cas d’une adhésion stricte aux normes de conception et de sécurité. La responsabilité de l’ingénieur reste entière. Le cadre normatif de référence en Europe est la série des Eurocodes, publiée par le CEN et transposée en France par l’AFNOR sous la référence NF EN.

Références Normatives Clés

• NF EN 1990 (Eurocode 0) : Bases de calcul des structures. Définit les principes de sécurité, les combinaisons d’actions (ELU/ELS) et les facteurs de sécurité partiels.
• NF EN 1991 (Eurocode 1) : Actions sur les structures. Spécifie les valeurs des charges à appliquer : poids propres, charges d’exploitation, neige, vent, actions thermiques.
• NF EN 1992-1-1 (Eurocode 2) : Calcul des structures en béton. C’est la norme centrale pour le dimensionnement du béton armé. Elle détaille les lois de comportement des matériaux, les méthodes de calcul du ferraillage (flexion, cisaillement, poinçonnement) et les dispositions constructives (enrobage, ancrage).
• NF EN 1998 (Eurocode 8) : Calcul des structures pour leur résistance aux séismes. Essentielle pour les projets en zone sismique, elle impose des méthodes d’analyse spécifiques (spectre de réponse) et des règles de conception parasismique (ductilité).

Un logiciel fiable doit permettre à l’utilisateur de paramétrer l’ensemble des coefficients et annexes nationales applicables. La transparence du moteur de calcul est un gage de qualité : l’outil doit pouvoir justifier chaque étape de son dimensionnement béton armé.

Stratégie de Mitigation des Risques sur Chantier

Le passage du modèle numérique à la réalité physique est une phase critique. Une note de calcul parfaite ne vaut rien si l’exécution est défaillante. La stratégie de mitigation des risques connecte la sortie du logiciel à des points de contrôle sur site.

1. Risque d’Erreur de Ferraillage : Les plans 2D peuvent être ambigus. Mitigation : Utiliser un viewer BIM sur tablette pour visualiser le ferraillage en 3D. Mettre en place une Fiche de contrôle ferraillage avec validation photographique avant bétonnage, comparant la pose à la maquette numérique.

2. Risque de Non-Conformité du Coffrage : Des dimensions de coffrage incorrectes modifient les sections et donc la résistance. Mitigation : Instaurer une Fiche de Contrôle Coffrage avec des mesures laser comparées aux cotes du modèle 3D. Le Procès-verbal d’implantation doit valider la géométrie avant toute autre phase.

3. Risque de Mauvaise Qualité du Béton : Utilisation d’une classe de résistance inférieure à celle spécifiée dans la note de calcul. Mitigation : Vérification systématique du bon de livraison du béton (ex: C30/37) et réalisation d’éprouvettes pour essais de compression à 7 et 28 jours, comme documenté dans la Fiche de Contrôle Bétonnage.

Cette approche systémique, liant la conception numérique à des protocoles de vérification physiques, est la seule garante de la sécurité et de la conformité de l’ouvrage.

Logiciel structure béton gratuit : Checklist Opérationnelle du Chef de Chantier : Points de Contrôle Critiques

Pour l’ingénieur ou le chef de chantier, la sortie d’un logiciel structure béton gratuit se matérialise par des plans d’exécution. La vérification de leur application correcte est non négociable. Voici une checklist de contrôle exhaustive.

• Avant Bétonnage (Phase Ferraillage/Coffrage) :
• Vérifier la propreté du fond de coffrage (absence de débris, terre).
• Contrôler la conformité géométrique du coffrage (dimensions, verticalité, aplomb) par rapport aux plans d’exécution.
• Valider le positionnement, le diamètre, le nombre et l’espacement des armatures (aciers principaux, cadres, étriers, chapeaux) conformément aux plans de ferraillage.
• S’assurer du respect de l’enrobage minimal des aciers via la présence de cales en nombre suffisant.
• Vérifier la bonne exécution des recouvrements et des ancrages des barres d’acier.
• Contrôler la position des réservations et inserts éventuels (gaines électriques, fourreaux).
• Rédiger et signer la fiche de contrôle ferraillage avant d’autoriser le bétonnage.
• Pendant le Bétonnage :
• Vérifier la conformité du béton livré (classe de résistance, classe d’exposition, affaissement au cône d’Abrams) via le bon de livraison.
• Prélever les éprouvettes réglementaires pour les essais de résistance ultérieurs.
• S’assurer d’une vibration correcte du béton (interne ou externe) pour garantir un bon remplissage et éviter les nids de cailloux.
• Surveiller la stabilité du coffrage pendant le coulage.
• Après Bétonnage (Phase Décoffrage/Cure) :
• Respecter les délais minimaux avant décoffrage, qui dépendent de la résistance du béton et de la portée de l’élément.
• Mettre en œuvre une cure du béton (par pulvérisation d’un produit de cure ou humidification) pour éviter la dessiccation et la fissuration de retrait.
• Effectuer une inspection visuelle de l’élément décoffré pour détecter d’éventuels défauts (nids de cailloux, épaufrures, fissures) et décider des actions correctives.

Le suivi rigoureux de ces points, facilité par un bon planning de chantier, est la clé pour transformer un calcul théorique en une structure sûre et durable, même en partant d’un logiciel structure béton gratuit.
