Calcul charpente bois gratuit : Introduction & Paysage Stratégique 2026

Le calcul charpente bois gratuit est devenu un axe stratégique pour les bureaux d’études et les ingénieurs structure. En 2026, le secteur du BTP est en pleine mutation, catalysé par les exigences de décarbonation imposées par les évolutions de la RE2020. Le bois, matériau biosourcé par excellence, n’est plus une alternative mais une solution de premier plan pour atteindre les seuils carbone de 2028 et 2031.

Cette transition matérielle s’accompagne d’une digitalisation accélérée. L’utilisation d’un logiciel de calcul de structure gratuit pour le bois n’est plus un simple outil de pré-dimensionnement. Il s’intègre désormais dans des workflows BIM (Building Information Modeling) complexes, alimentant le jumeau numérique du bâtiment. Cette intégration permet une analyse de cycle de vie (ACV) dynamique et précise, critère fondamental de la RE2020.

Les solutions logicielles gratuites, autrefois limitées, offrent aujourd’hui des capacités d’analyse robustes, intégrant les Eurocodes et permettant des vérifications poussées. Elles démocratisent l’accès à l’ingénierie bois, mais exigent une compréhension approfondie des principes mécaniques sous-jacents pour valider les résultats. L’ingénieur de 2026 doit donc maîtriser l’outil tout en conservant un regard critique, validant les hypothèses du modèle numérique par une solide connaissance des bases du Génie Civil.

Calcul charpente bois gratuit : Plongée Technique Approfondie & Principes d’Ingénierie

Le dimensionnement d’une charpente bois, même assisté par un logiciel, repose sur les principes immuables de la Résistance des Matériaux (RDM) et de la mécanique des structures. Un calcul charpente bois gratuit efficace passe par la maîtrise de ces fondements théoriques pour interpréter et valider les sorties logicielles.

Physique & Mécanique des Structures Bois

Le bois est un matériau orthotrope : ses propriétés mécaniques (module de Young, résistance) varient selon trois directions orthogonales (longitudinale, radiale, tangentielle). Les logiciels de calcul modélisent ce comportement pour évaluer avec précision les contraintes et déformations. La distribution des charges est analysée selon les combinaisons de l’Eurocode 0 (NF EN 1990).

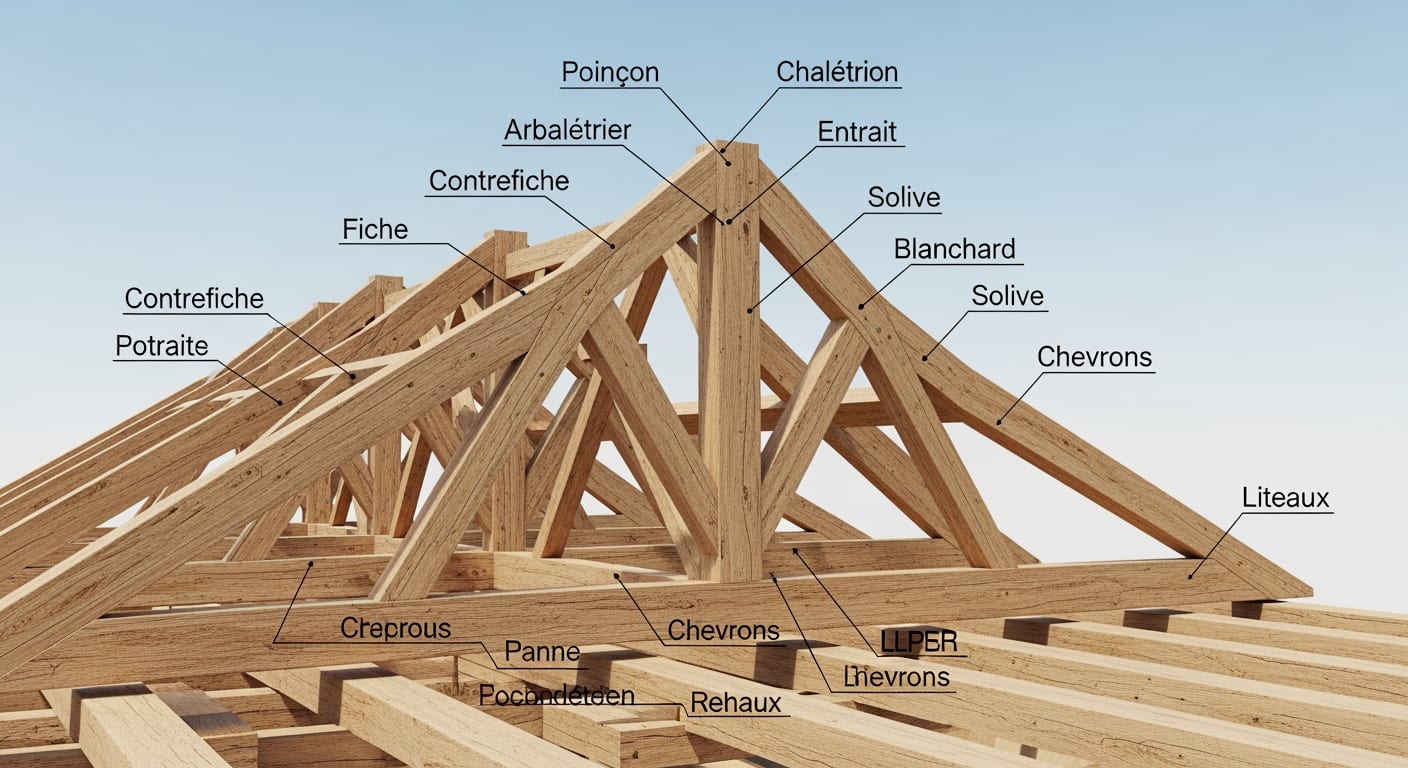

Les charges permanentes (G), incluant le poids propre de la structure (densité du bois variant de 350 à 800 kg/m³ pour les résineux courants) et des éléments de couverture, sont combinées aux charges variables (Q) comme l’exploitation, la neige (S) et le vent (W). Le logiciel résout les équations d’équilibre statique pour déterminer les sollicitations internes : effort normal (N), effort tranchant (V) et moment fléchissant (M) dans chaque élément (panne, arbalétrier, entrait).

La vérification structurale s’effectue aux États Limites Ultimes (ELU) et de Service (ELS). À l’ELU, on s’assure que la contrainte maximale (σ_max) dans le matériau reste inférieure à sa résistance de calcul (f_d), elle-même dérivée de la *résistance caractéristique* (f_k) et affectée d’un *coefficient de sécurité* partiel (γ_M). Par exemple, pour une flexion simple, la condition est : σ_m,d ≤ f_m,d.

Workflow Opérationnel pour Bureaux d’Études et Ingénieurs Travaux

L’utilisation d’un outil de calcul charpente bois gratuit s’inscrit dans un processus rigoureux :

1. Phase de Conception (Bureau d’Études) :

• Modélisation Géométrique : Saisie de la géométrie de la charpente (portées, entraxes, pentes) dans le logiciel. Les éléments (poutres, poteaux) sont définis avec leurs sections.
• Définition des Matériaux : Sélection de la classe de résistance du bois (ex: C24, C30 pour le bois massif ; GL24h, GL28c pour le lamellé-collé) et de la classe de service (1, 2 ou 3) qui ajuste les résistances via le coefficient k_mod.
• Application des Charges : Définition des cas de charge (G, Q, S, W) conformément à l’Eurocode 1. Le logiciel génère automatiquement les combinaisons ELU et ELS.
• Analyse & Calcul : Lancement du solveur par éléments finis. Le logiciel calcule les déplacements, les sollicitations et les contraintes dans toute la structure.
• Vérification & Optimisation : Le logiciel vérifie les critères de résistance (flexion, cisaillement, compression) et de déformation (flèche). L’ingénieur analyse les résultats, identifie les éléments sur- ou sous-dimensionnés et ajuste les sections pour optimiser le ratio matière/performance.
• Édition de la Note de Calcul : Génération d’un rapport détaillé justifiant le dimensionnement, indispensable pour le bureau de contrôle et le suivi de chantier.

2. Phase d’Exécution (Ingénieur Travaux) :

• Analyse des Plans d’Exécution : L’ingénieur travaux reçoit les plans et la note de calcul. Il doit comprendre les hypothèses clés (classes de bois, charges prises en compte).
• Contrôle des Approvisionnements : Vérification de la conformité des bois livrés sur site (poinçons de classe, traitement, absence de défauts majeurs).
• Validation du Phasage de Montage : Le montage doit respecter les phases prévues pour garantir la stabilité provisoire, notamment l’installation des contreventements.
• Gestion des Interfaces : Coordination avec les autres corps d’état (maçonnerie pour les appuis, couverture). Le rapport journalier de chantier est crucial pour tracer ces interactions.

Intégration de Formules Techniques Clés

Un logiciel de calcul charpente bois gratuit applique des formules normatives. Par exemple, la vérification de la flèche (ELS) est cruciale. La flèche nette finale (w_net,fin) doit rester inférieure à une limite (souvent L/250 ou L/300). Elle est calculée comme : w_net,fin = w_inst(G) + w_inst(Q1) + w_creep(G) + ψ₂w_creep(Q1). Le terme w_creep représente la déformation différée (fluage), calculée avec le facteur k_def de l’Eurocode 5, qui dépend de la classe de service.

La résistance à la flexion d’une section rectangulaire est vérifiée par : (σ_m,y,d / f_m,y,d) + k_m * (σ_m,z,d / f_m,z,d) ≤ 1. La *limite d’élasticité* n’est pas aussi clairement définie pour le bois que pour l’acier ; on parle plutôt de résistance caractéristique, une valeur statistique. Les contraintes sont exprimées en MégaPascals (MPa) et les efforts en kiloNewtons (kN).

Calcul charpente bois gratuit : Innovations & Benchmarking des Acteurs Clés 2026

Le paysage des outils pour le calcul charpente bois gratuit et l’écosystème associé est dominé par des acteurs qui favorisent l’intégration et l’automatisation. En 2026, la performance ne se mesure plus seulement à la puissance du solveur, but à sa capacité à s’intégrer dans un flux de travail BIM complet, de la conception à la fabrication.

1. Autodesk : L’Écosystème Intégré

Autodesk continue de dominer avec sa suite logicielle. Bien que Robot Structural Analysis ne soit pas gratuit, son interopérabilité avec Revit Architecture BIM en fait un standard de fait. La feuille de route 2026 d’Autodesk se concentre sur l’IA pour l’optimisation topologique des structures bois et l’intégration native des données ACV dans le modèle Revit. L’impact sur la productivité est majeur : les modifications de conception dans Revit sont instantanément mises à jour pour l’analyse structurelle, réduisant les erreurs et les cycles de révision. Les versions étudiantes gratuites permettent à la nouvelle génération d’ingénieurs de se former sur cet écosystème.

2. Tekla / Trimble : La Maîtrise de la Constructibilité

Tekla Structures, une solution de Trimble, est la référence pour la modélisation détaillée et la préparation à la fabrication (LOD 400). Sa force réside dans la gestion des assemblages complexes et la génération de plans d’atelier et de fichiers pour machines à commande numérique (CNC). La version éducative gratuite, Tekla Campus, est un outil puissant pour les étudiants. La vision 2026 de Trimble est de connecter le modèle Tekla directement aux engins de levage sur site, comme les grues Potain ou Liebherr, via des plateformes cloud, pour optimiser les plans de levage et la logistique de chantier en temps réel.

3. CYPE Engineers : L’Accessibilité Normative

CYPE s’est imposé par une approche modulaire et une forte adhésion aux Eurocodes. La société propose des versions gratuites ou d’évaluation de ses logiciels, rendant le calcul normatif accessible. Leur feuille de route 2026 met l’accent sur la plateforme BIMserver.center, un CDE (Common Data Environment) openBIM qui facilite la collaboration entre les différents logiciels spécialisés (structure, fluides, acoustique). L’impact est une démocratisation du calcul réglementaire et une meilleure coordination interdisciplinaire, particulièrement pertinente pour les PME et les bureaux d’études de taille moyenne qui recherchent des solutions de calcul charpente bois gratuit.

Calcul charpente bois gratuit : Tableau Comparatif Technique 4Génie Civil : Composants de Charpente Bois

Ce tableau compare des éléments structuraux bois courants, dimensionnés à l’aide d’outils de calcul, en se projetant sur les performances attendues en 2026.

Calcul charpente bois gratuit : Normes, Eurocodes & Protocoles de Sécurité

Un calcul charpente bois gratuit, aussi performant soit-il, ne produit des résultats fiables que s’il est paramétré selon les normes en vigueur. La conformité réglementaire et la sécurité sur site sont non négociables.

Références Normatives Indispensables

L’épine dorsale du calcul de structure en Europe est la collection des Eurocodes. Pour le bois, la norme de référence est l’Eurocode 5 (NF EN 1995), qui se décline en plusieurs parties :

• NF EN 1995-1-1 : Règles générales et règles pour les bâtiments. C’est le document fondamental pour le dimensionnement des éléments (pannes, chevrons, fermes) et des assemblages (boulons, broches, connecteurs).
• NF EN 1995-1-2 : Calcul du comportement au feu. Elle fournit des méthodes pour justifier la stabilité de la structure durant un incendie, souvent par la méthode de la section résiduelle.

Ces normes sont complétées par l’Eurocode 0 (NF EN 1990) pour les bases du calcul (combinaisons d’actions) et l’Eurocode 1 (NF EN 1991) pour la définition des charges (poids, neige, vent). En France, les Documents Techniques Unifiés (DTU), comme le DTU 31.2 (Construction de maisons et bâtiments à ossature en bois), fournissent des règles de l’art pour la mise en œuvre.

Stratégie de Mitigation des Risques sur Chantier

La sécurité lors du montage d’une charpente bois est une priorité absolue. Une stratégie de mitigation des risques doit être intégrée dès la phase de conception et suivie rigoureusement lors de l’exécution. Elle s’articule en trois phases :

1. Phase préparatoire : Le Plan de Prévention des Risques (PDP) doit identifier les risques spécifiques au levage et au montage de la charpente. Un plan de montage détaillé, incluant le phasage des opérations, la position de la grue mobile, les points d’élingage et les dispositifs de stabilisation provisoire (contreventements), est impératif.

2. Phase d’exécution : Le personnel doit être qualifié et formé (CACES pour les conducteurs de grue). Le matériel de levage doit avoir fait l’objet de ses Vérifications Générales Périodiques (VGP). L’accès à la zone de levage doit être strictement contrôlé. Les travaux en hauteur nécessitent des protections collectives (échafaudages conformes à la recommandation R408, filets) ou individuelles (harnais).

3. Phase de contrôle : L’ingénieur travaux ou le chef de chantier doit superviser chaque étape critique du levage et de la fixation. Un procès-verbal d’implantation peut valider la conformité des appuis avant la pose. La stabilité de chaque ferme ou portique doit être assurée avant de passer au suivant. La communication constante entre le grutier, les élingueurs et les monteurs est essentielle.

Calcul charpente bois gratuit : Checklist Opérationnelle du Chef de Chantier

Voici une liste de points de contrôle critiques pour la réception et le montage d’une charpente bois sur site. L’objectif est de garantir la conformité entre le modèle calculé et la réalité construite.

• Réception des Matériaux :
• Vérifier la correspondance des bons de livraison avec la commande (quantités, sections, longueurs).
• Contrôler visuellement la classe de résistance (marquage CE) et le type de traitement (fongicide, insecticide) sur chaque pièce.
• Inspecter l’état du bois : absence de flaches importantes, de fentes traversantes ou de déformations excessives (gauchissement).
• Vérifier le taux d’humidité avec un humidimètre si des doutes existent (doit correspondre à la classe de service du calcul).
• Avant Levage :
• S’assurer que le rapport de VGP de la grue est à jour et présent sur le chantier.
• Valider la capacité de la grue par rapport au poids des colis et à la portée requise (abaque de charge).
• Contrôler la conformité et l’état des élingues et accessoires de levage.
• Vérifier que les appuis (murs, poteaux) sont propres, de niveau et conformes aux plans d’exécution.
• Pendant le Montage :
• Contrôler la mise en place et le serrage des ancrages au support.
• S’assurer de l’installation immédiate des contreventements provisoires après la pose des premiers éléments pour garantir la stabilité.
• Vérifier le respect des entraxes entre les fermes ou les pannes.
• Contrôler la bonne mise en œuvre des assemblages (nombre et type de connecteurs, couple de serrage des boulons).
• Pointer chaque élément monté sur le plan de montage pour un suivi rigoureux.
• Après Montage :
• Effectuer une inspection visuelle finale de l’ensemble de la structure (aplomb, alignement).
• S’assurer que tous les éléments de contreventement définitifs sont en place avant de solliciter la structure (ex: pose de la couverture).
• Rédiger une fiche de contrôle attestant de la conformité du montage avant de passer à l’étape suivante du calcul charpente bois gratuit.
