Calcul poutre bois sur 2 appuis : formules, exemple et logiciels
Vous cherchez à calculer une poutre en bois sur 2 appuis ? La méthode consiste à définir la portée et les charges, calculer les réactions d’appui, le moment fléchissant et l’effort tranchant, puis contrôler les contraintes et la flèche. Ce guide fournit les formules RDM, un exemple chiffré vérifiable, les limites du calcul simplifié et les références à l’Eurocode 5 et à la CSA O86 au Canada.

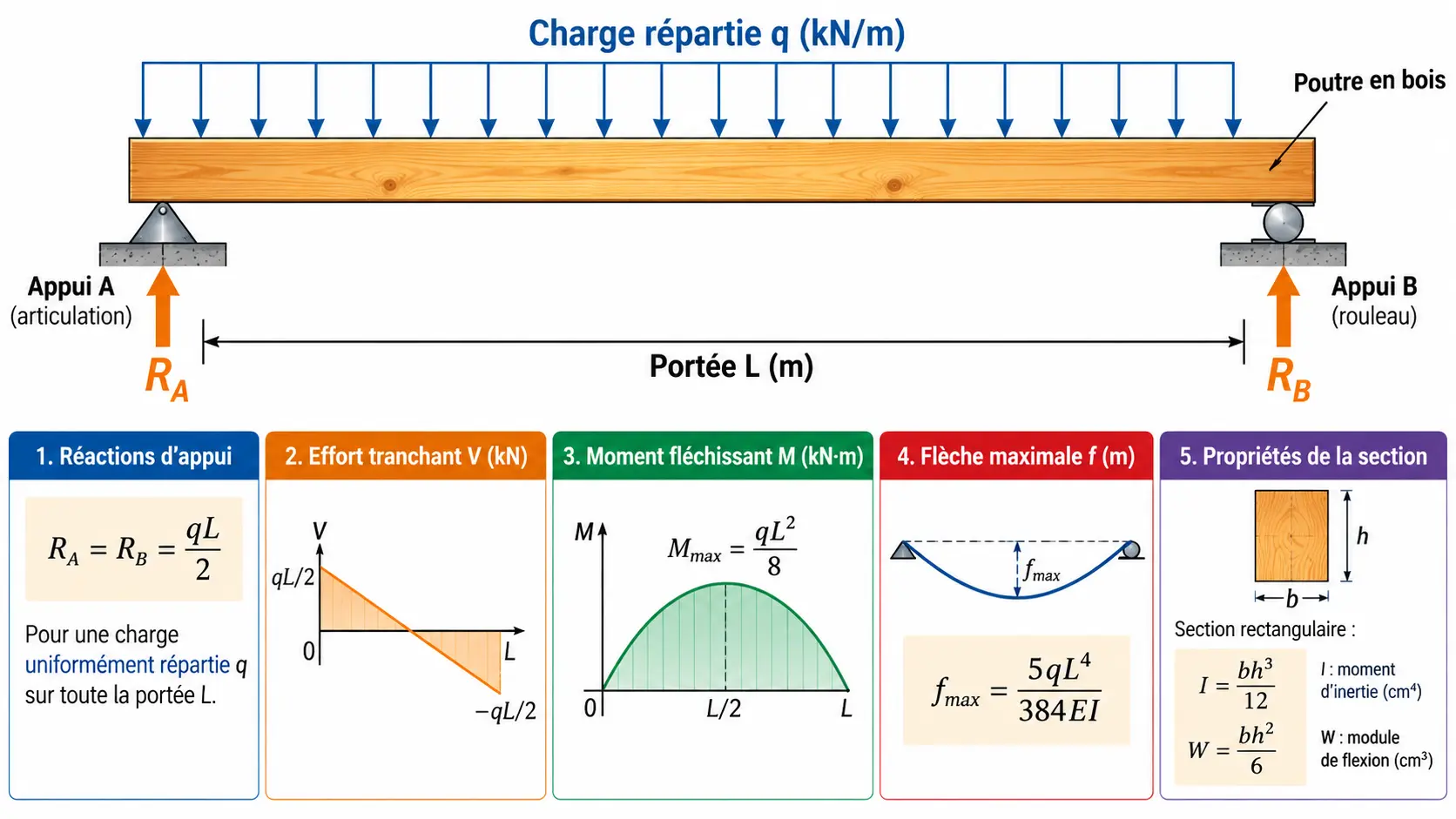

1. Calcul d’une poutre bois sur 2 appuis : schéma et hypothèses
Une poutre simplement appuyée est modélisée avec un appui articulé et un appui mobile. Pour un chargement vertical uniforme sans couple imposé, les réactions sont égales. En pratique, les assemblages et les conditions réelles de rotation doivent être examinés : une poutre continue sur plusieurs travées ou encastrée ne suit pas les mêmes formules.
Les unités doivent rester cohérentes : L en m pour les sollicitations, q en kN/m ; pour la flèche, travailler en N, mm et N/mm². La portée de calcul se détermine selon le modèle structural, et ne se confond pas systématiquement avec la longueur commerciale du bois.
2. Formules de calcul : moment, effort tranchant et flèche
| Grandeur | Formule, charge uniforme | À quoi elle sert |
|---|---|---|
| Réaction par appui | RA = RB = qL/2 | Dimensionnement des appuis et assemblages |
| Moment maximal à mi-portée | Mmax = qL²/8 | Vérification en flexion |
| Effort tranchant maximal | |Vmax| = qL/2 | Vérification au cisaillement |
| Flèche élastique maximale | fmax = 5qL⁴/(384EI) | Déformation instantanée |
| Inertie d’une section rectangulaire | I = bh³/12 | Rigidité en flexion |
| Module de résistance élastique | W = bh²/6 | Contrainte de flexion M/W |
| Contrainte de cisaillement maximale simplifiée | τmax ≈ 1,5V/(bh) | Premier contrôle pour section rectangulaire pleine |

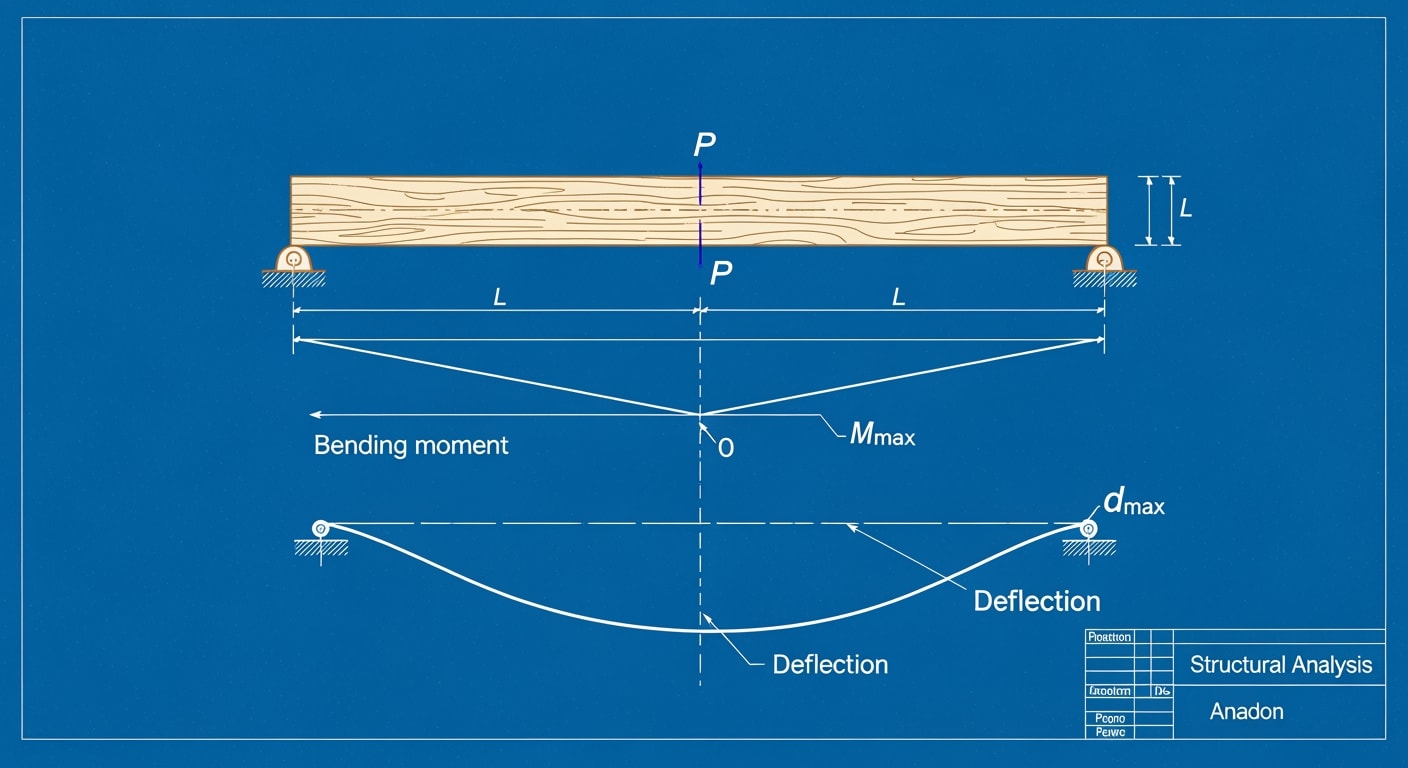

En présence d’une charge ponctuelle P au milieu, les formules changent : Mmax = PL/4 et fmax = PL³/(48EI). Les charges ponctuelles excentrées, les porte-à-faux et les poutres à plusieurs appuis nécessitent d’autres modèles.
3. Déterminer les charges sur une poutre en bois
Les charges d’un plancher ou d’une toiture sont souvent exprimées en kN/m². Pour une poutre portant une bande tributaire de largeur e, la charge linéique est q = p × e en kN/m, à compléter par le poids propre de la poutre et les autres actions pertinentes.
Distinguer les charges permanentes G (structure, couches, plafond) et variables Q (occupation, neige, exploitation selon le cas). En Eurocodes, une combinaison fondamentale courante se présente, dans certains cas simples, comme 1,35 G + 1,5 Q à l’ELU, mais les coefficients et combinaisons exacts dépendent de la situation, des actions et de l’annexe nationale. Ne l’appliquez pas telle quelle au Canada.
Pour les notions de répartition des charges, consulter notre article sur la descente de charges d’un bâtiment.
4. Exemple chiffré : poutre bois de 4 m sur deux appuis
Voici un exemple de RDM élastique destiné à vérifier les calculs, et non un dimensionnement conforme à un code. Supposons une poutre rectangulaire de portée L = 4,00 m, section b × h = 100 × 240 mm, module longitudinal E = 11 000 N/mm², charge caractéristique permanente G = 1,20 kN/m et variable Q = 1,80 kN/m. E est une hypothèse illustrative, non la valeur garantie d’un produit.
| Calcul | Application numérique | Résultat |
|---|---|---|
| Charge ELS simplifiée | G + Q = 1,20 + 1,80 | 3,00 kN/m |
| Charge ELU illustrative | 1,35 × 1,20 + 1,50 × 1,80 | 4,32 kN/m |
| Réaction à l’ELS | 3 × 4 / 2 | 6,00 kN par appui |
| Moment maximal à l’ELS | 3 × 4² / 8 | 6,00 kN·m |
| Moment maximal à l’ELU illustratif | 4,32 × 4² / 8 | 8,64 kN·m |
| Effort tranchant à l’ELU illustratif | 4,32 × 4 / 2 | 8,64 kN |
| Inertie I | 100 × 240³ / 12 | 115 200 000 mm⁴ |
| Module W | 100 × 240² / 6 | 960 000 mm³ |
| Contrainte élastique en flexion (ELU illustratif) | 8 640 000 / 960 000 | 9,00 N/mm² |
| Contrainte de cisaillement simplifiée (ELU illustratif) | 1,5 × 8 640 / (100 × 240) | 0,54 N/mm² |
| Flèche instantanée (ELS simplifié) | 5 × 3 × 4 000⁴ / (384 × 11 000 × 115 200 000) | 7,89 mm |
À titre de comparaison arithmétique uniquement, L/300 = 4 000/300 = 13,33 mm : la flèche instantanée simplifiée de 7,89 mm est inférieure à ce seuil d’exemple. Cela ne valide pas la poutre : les critères applicables, le fluage, la vibration, les charges réelles et toutes les vérifications normatives restent à établir.
5. Vérifier la résistance, la stabilité et la flèche
Pour le calcul d’une poutre bois sur 2 appuis, il faut distinguer le comportement élastique du dimensionnement réglementaire. La vérification réelle ne se résume pas à M/W. Selon le matériau, les appuis et les conditions de maintien, il faut contrôler la flexion, le cisaillement, les contraintes perpendiculaires au fil aux appuis, les assemblages, le déversement, les entailles et perçages, les vibrations, le feu et les déformations de long terme. La flèche finale peut différer sensiblement de la flèche instantanée à cause du fluage et de l’humidité.
Pour les vérifications européennes, utiliser l’Eurocode 5 (EN 1995) dans l’édition et l’annexe nationale applicables. Les paramètres kmod et kdef dépendent notamment de la durée des charges, du matériau et des classes de service ; leurs valeurs ne sont pas universelles.
Une poutre supportant un plancher peut aussi être gouvernée par le confort vibratoire ou l’assemblage plutôt que par la seule résistance en flexion.
6. Calcul poutre bois au Canada : CSA O86 et LVL
Pour les projets canadiens, la référence de conception du bois est la norme CSA O86:24, Engineering design in wood, utilisée avec le Code national du bâtiment du Canada dans l’édition et selon l’adoption réglementaire applicables à la province ou au territoire. Le Wood Design Manual 2025 du Canadian Wood Council présente des exemples sur les poutres, le bois scié, les produits de bois d’ingénierie et les assemblages.
Les formules d’équilibre et de RDM d’une poutre idéale restent les mêmes, mais les combinaisons des actions, valeurs de résistance, facteurs de modification, critères de service et approbations des produits ne doivent pas être repris depuis l’Eurocode 5. Une poutre LVL est en particulier caractérisée par des données de fabricant et des documents d’évaluation applicables : valeurs de flexion et cisaillement, module E, orientation et détails de pose.
Dans vos données de recherche canadiennes, les expressions « calcul poutre bois sur 2 appuis », « calcul poutre bois » et « poutre lvl calcul » constituent des points d’entrée utiles. Cette section répond à ces recherches sans prétendre fournir une note de calcul conforme à CSA O86.
7. Bois massif, lamellé-collé, LVL ou poutre en I : que choisir ?
Le tableau de l’ancienne version annonçait des dimensions « requises », des indices de performance, des pourcentages de ROI et des valeurs carbone sans hypothèses vérifiables. Ces chiffres ont été retirés : ils ne permettent pas une comparaison sérieuse pour un projet réel.
| Solution | Usages possibles | Données indispensables |
|---|---|---|
| Bois massif classé (ex. C24 en Europe) | Solives et poutres courantes | Classe certifiée, section réelle, humidité, appuis |
| Bois lamellé-collé (BLC / glulam) | Portées importantes, géométries spécifiques | Propriétés déclarées, stabilité et assemblages |
| LVL (laminated veneer lumber) | Poutres et linteaux en bois d’ingénierie | Fiche fabricant, orientation, grade, facteurs applicables |
| Poutre en I | Solivage et planchers légers | Tables de portée et détails de renfort/raidisseurs |
| CLT | Principalement panneaux structuraux | Modèle et propriétés spécifiques ; non assimilable directement à une poutre pleine |
Un tableau de sections pré-dimensionnées doit toujours préciser portée, charges, entraxe, matériau, classe de service, limite de flèche, maintien latéral et méthode normative. La comparaison des solutions exige ces hypothèses communes.
8. Quel logiciel pour calculer une poutre en bois sur deux appuis ?
Le choix d’un logiciel de calcul poutre bois sur 2 appuis dépend de la complexité du modèle. Pour vérifier le comportement élastique de base, un tableur RDM transparent peut suffire à contrôler les réactions, le moment et la flèche. Pour un dimensionnement de projet, le choix d’un logiciel doit surtout dépendre de la norme effectivement prise en charge, du type de produit bois, des vérifications disponibles et de la traçabilité de la note de calcul.
| Outil / approche | Utilité | Précaution |
|---|---|---|
| Tableur RDM vérifié | Calculs simples et contrôles manuels | N’intègre pas automatiquement toutes les règles bois |
| Robot Structural Analysis / CYPE | Analyse de structures, efforts et déplacements | Vérifier les modules et codes disponibles dans la version utilisée |
| Tekla Structures | Modélisation, coordination et plans | Ne pas confondre maquette BIM et vérification réglementaire |
| Outil fabricant LVL / poutres en I | Dimensionnement assisté de produits définis | Valide seulement pour les gammes et conditions documentées |
Voir également notre article sur les logiciels gratuits de calcul des structures bois et la présentation des logiciels de calcul de structure.
9. Checklist chantier : pose et contrôle d’une poutre bois
Le calcul peut être correct sur papier et l’ouvrage non conforme sur chantier. Avant le levage et la pose, la vérification des conditions réelles est indispensable.
| Contrôle | À vérifier |
|---|---|
| Documents | Plans et calculs approuvés, repère de poutre, produit prescrit |
| Réception | Marquages, dimensions, défauts visibles, conformité du grade / de la fiche fabricant |
| Humidité et stockage | Protection contre les intempéries et conditions prévues par les prescriptions |
| Appuis et assemblages | Longueur d’appui réellement prescrite, stabilité, ancrages, écrasement et protections |
| Stabilité | Maintien latéral, contreventement temporaire et définitif |
| Modifications | Aucune entaille ou perçage non autorisé |
| Traçabilité | Contrôles consignés dans le rapport journalier de chantier |
Évitez d’utiliser un seuil d’humidité ou une longueur d’appui « généralement admis » comme règle universelle : ces limites doivent correspondre au produit, au détail de conception et au référentiel du projet.
10. FAQ : calcul d’une poutre bois sur 2 appuis
Quelle formule utiliser pour le moment maximal sur deux appuis ?
Pour une poutre simplement appuyée sous une charge uniforme q sur toute la portée L : Mmax = qL²/8. Avec une charge ponctuelle centrale P : Mmax = PL/4.
Comment calculer la flèche d’une poutre bois ?
Dans le modèle élastique à charge uniforme, fmax = 5qL⁴/(384EI). Il faut ensuite vérifier les critères d’usage, les déformations différées et les exigences de la norme applicable.
Quelle section choisir pour une poutre bois de 4 ou 5 mètres ?
Une portée seule ne permet pas de déterminer une section fiable. Les charges, l’entraxe, la classe ou fiche produit, les appuis et le critère de flèche sont indispensables.
Peut-on calculer une poutre LVL comme une poutre C24 ?
Les équations de base d’équilibre peuvent être communes, mais les propriétés mécaniques déclarées, résistances, facteurs et conditions d’emploi diffèrent. Il faut utiliser la documentation du LVL considéré et la norme applicable.
Quelle norme appliquer à une poutre bois au Canada ?
La référence canadienne est CSA O86 pour le bois structural, avec le code du bâtiment applicable selon la juridiction et la documentation du produit. Les coefficients Eurocode ne doivent pas être transposés directement.
Un logiciel suffit-il pour valider une poutre ?
Non. Il faut comprendre ses hypothèses, vérifier les données, le champ d’application du code, les appuis et les détails d’exécution. Les résultats doivent être validés par un professionnel compétent lorsque le projet l’exige.
11. Références, limites et documentation
Pour l’Europe : EN 1995 (Eurocode 5) et annexes nationales en vigueur. Pour le Canada : CSA O86:24, les textes de bâtiment adoptés localement et la documentation technique du fabricant. Sources utiles : Canadian Wood Council — Wood Design Manual 2025 et fiche bibliographique CSA O86:24.
📥 Ressource complémentaire : calcul de poutre en bois
Consultez le document technique associé à l’article et vérifiez les hypothèses de votre projet avant toute réutilisation.
