Dimensionnement fondations : Introduction & 2026 Strategic Landscape

Le dimensionnement fondations est la discipline d’ingénierie qui assure la stabilité et la pérennité de toute structure. En 2026, cette étape cruciale est à la croisée des chemins, influencée par des impératifs de décarbonation, de digitalisation et d’optimisation des ressources. L’outil Excel, loin d’être obsolète, se réinvente comme une plateforme de calcul agile et personnalisable, essentielle pour les pré-dimensionnements rapides et les vérifications analytiques.

Le paysage réglementaire, dominé par la RE2020 Bureaux et Enseignement : Exigences et Seuils 2022-2031 (Update 2026), impose une analyse de cycle de vie (ACV) rigoureuse. Cela impacte directement le choix des fondations. L’optimisation ne se limite plus à la sécurité structurale ; elle intègre l’empreinte carbone. L’utilisation de bétons bas-carbone, dont la résistance évolue différemment, requiert des outils de calcul capables d’intégrer ces nouveaux paramètres matériels.

Parallèlement, l’essor du jumeau numérique (Digital Twin) transforme la gestion des actifs. Une feuille de calcul Excel bien structurée, contenant les hypothèses et résultats du dimensionnement fondations, devient une source de données primordiale. Via des API, ces données peuvent alimenter le modèle BIM et le jumeau numérique, permettant un suivi de la performance de l’ouvrage en temps réel, notamment le suivi des tassements.

L’outil Excel, enrichi de macros VBA et connecté à des bases de données cloud, reste un atout stratégique pour l’ingénieur. Il offre une transparence et une maîtrise que les logiciels « boîtes noires » ne permettent pas toujours. Ce guide explore comment maximiser son potentiel dans le contexte exigeant de 2026, en alliant rigueur technique et innovation. Le calcul du bilan électrique : Formule de calcul et Exemple 2026 est une autre facette de cette optimisation globale.

Dimensionnement fondations : Deep Technical Dive & Engineering Principles

Le dimensionnement fondations repose sur l’équilibre entre les charges appliquées par la structure et la capacité portante du sol. Cette interaction sol-structure est au cœur de la mécanique des sols et de la résistance des matériaux (RDM). La démarche analytique, parfaitement modélisable sur Excel, est un prérequis pour tout Ingénieur en Structure : Rôle, Missions et Débouchés.

Physique & Mécanique Structurale Appliquées

La première étape est la feuille calcul descente de charges : Modèle Gratuit (2026). Les charges permanentes (G), incluant le poids propre des éléments (poutres, poteaux, planchers) et les charges d’exploitation (Q) sont cumulées de l’étage le plus haut jusqu’au niveau des fondations. Les charges climatiques (neige Sn, vent W) et sismiques (E) sont également à considérer selon la zone et la réglementation.

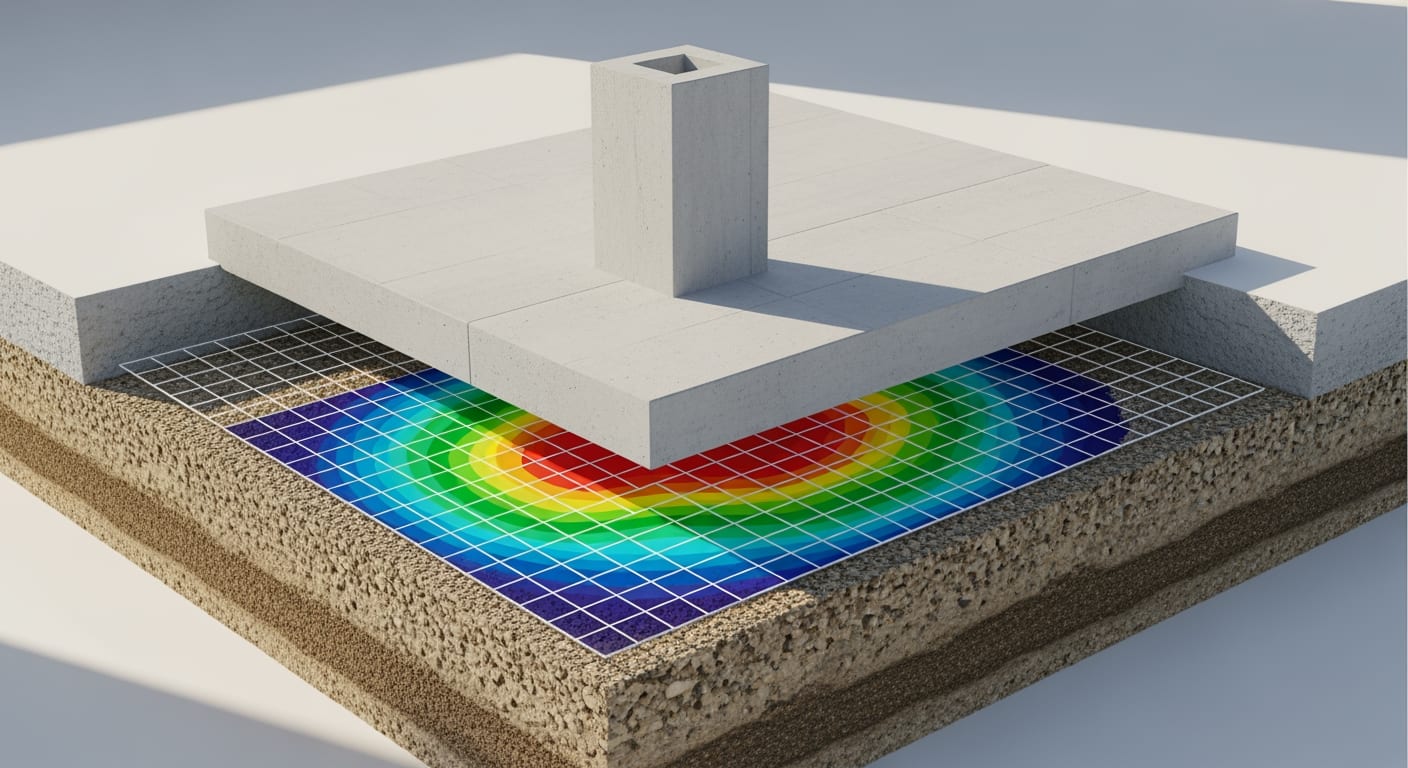

Ces charges, exprimées en kilonewtons (kN), sont appliquées au sommet de la fondation. La contrainte exercée sur le sol est calculée par la formule simplifiée : `σ_sol = N_ser / A`, où `N_ser` est la charge de service (G+Q) et `A` est la surface de la semelle. Cette contrainte doit rester inférieure à la contrainte admissible du sol (`q_adm`), définie dans le rapport géotechnique (Interprétation d’un Rapport de Sol G2 (Géotechnique Mission G2)).

La vérification à l’État Limite Ultime (ELU) est impérative. Les charges sont pondérées par des coefficients de sécurité (`γ_G = 1.35`, `γ_Q = 1.5`). La charge de calcul `N_u = 1.35G + 1.5Q` est utilisée pour vérifier la résistance de la fondation elle-même. La contrainte ultime du sol `q_u` est ensuite utilisée pour le calcul du ferraillage.

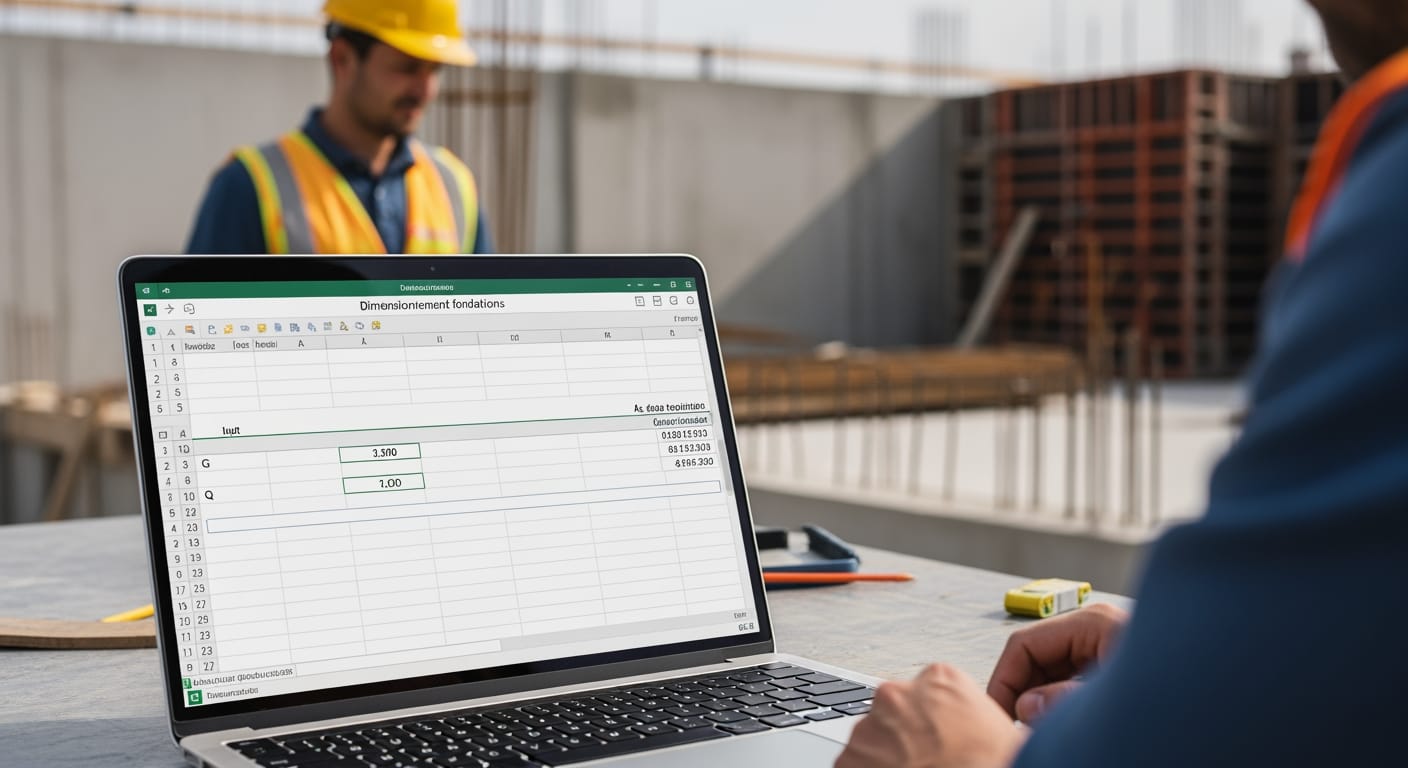

Formules Techniques et Intégration dans l’Outil Excel

Un outil Excel efficace automatise ces calculs séquentiels. Voici les formules clés à intégrer pour une semelle isolée sous poteau centré :

1. Surface Requise (ELS) : `A_req = (G + Q) / q_adm`. L’ingénieur choisit des dimensions (a x b) telles que `A = a b ≥ A_req`.

2. Vérification de la Contrainte (ELU) : `σ_u = (1.35G + 1.5Q) / A`. Cette valeur servira au calcul des moments.

3. Calcul du Moment Fléchissant (ELU) : La semelle travaille comme une console encastrée au nu du poteau. Le moment maximal par mètre linéaire se calcule avec `M_u = σ_u (L – l_poteau)² / 8`, où L est la grande dimension de la semelle.

4. Calcul du Ferraillage : Le calcul ferraillage béton : Calcul du Ferraillage : Méthodologie Complète Poteaux et Poutres (Update 2026) est basé sur ce moment. La section d’acier `A_s` est déterminée pour reprendre les efforts de traction dans la partie inférieure de la semelle, en utilisant la résistance caractéristique de l’acier (`f_yk`) et du béton (`f_ck`).

5. Vérification au Poinçonnement : L’effort tranchant `V_u` au droit du contour critique du poteau doit être inférieur à la résistance au poinçonnement du béton, qui dépend de la hauteur utile `d` de la semelle et du pourcentage de ferraillage.

Workflow Opérationnel pour Bureaux d’Études et Ingénieurs Travaux

Le processus de dimensionnement fondations est itératif et collaboratif.

Bureau d’Études (BE) :

1. Analyse des Données d’Entrée : Réception et analyse critique du rapport de sol (mission G2 PRO), des plans d’architecture et des hypothèses de charges.

2. Pré-dimensionnement sur Excel : Utilisation de la Feuille de calcul des fondations : Semelles Isolées et Filantes (Guide 2026) pour une première estimation des dimensions (semelles, longrines, radiers).

3. Modélisation Avancée (si nécessaire) : Pour les structures complexes, les résultats Excel sont utilisés pour initialiser un modèle sur un Logiciel de Calcul de Structure : Le Guide Complet des Meilleurs Outils (2026).

4. Vérification et Optimisation : Itérations pour optimiser les dimensions, réduire le volume de béton (impact carbone) et la complexité du ferraillage, tout en respectant les coefficients de sécurité.

5. Production des Plans : Génération des plans de coffrage et de ferraillage des fondations, incluant les nomenclatures d’aciers.

Ingénieur Travaux sur Site :

1. Réception et Contrôle : Vérification de la cohérence entre les plans d’exécution et la réalité du terrain (implantation, nature du sol).

2. Validation du Fond de Fouille : S’assurer que la plateforme excavée correspond à la portance attendue (`q_adm`). Un procès-verbal est souvent rédigé.

3. Contrôle Qualité : Suivi de la mise en œuvre du béton de propreté, du positionnement des aciers (Fiche de contrôle ferraillage : Modèle Prêt à Télécharger (2026)) et du coulage du béton.

4. Gestion des Interfaces : Coordination avec les équipes de terrassement et les autres corps d’état (plomberie pour les réseaux enterrés).

L’outil Excel sert de pont entre le BE et le chantier, permettant des vérifications rapides et la documentation des décisions, comme dans un Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026).

Dimensionnement fondations : Innovation & Benchmarking of Key Solutions

Si l’outil Excel reste pertinent pour le dimensionnement fondations analytique, l’industrie s’oriente vers des solutions logicielles intégrées qui automatisent les tâches complexes et favorisent l’interopérabilité BIM. En 2026, trois acteurs se distinguent par leur approche complémentaire.

1. CYPECAD (de CYPE)

The 2026 Edge :CYPE a toujours excellé dans l’intégration du calcul de structure et de la production de plans. Sa feuille de route 2026 met l’accent sur l’intégration native des données géotechniques (fichiers CPT, pressiomètre) pour un calcul de tassement différentiel plus fin. L’interopérabilité via la plateforme BIMserver.center permet une collaboration en temps réel entre l’ingénieur structure, le géotechnicien et l’architecte, résolvant les conflits avant la phase chantier.

Productivity & ROI : L’automatisation du dimensionnement de l’ensemble des éléments de fondation (semelles, longrines, radiers, pieux) et la génération automatique des plans de ferraillage réduisent le temps d’étude de 30-40% sur des projets courants. Le ROI est rapide, car le logiciel prévient les surdimensionnements coûteux en béton et en acier.

2. Tekla Tedds (de Trimble)

The 2026 Edge :Tekla / Trimble Tedds n’est pas un logiciel de modélisation, mais une bibliothèque de calculs d’ingénierie automatisés et transparents. Sa force réside dans sa personnalisation : les ingénieurs peuvent créer leurs propres scripts de calcul, reproduisant la logique d’une feuille Excel mais avec une interface professionnelle et une traçabilité normative. La feuille de route 2026 vise à intégrer des modules d’IA pour suggérer des optimisations basées sur des milliers de projets antérieurs, notamment pour le choix des Nuances acier béton armé : Les Nuances d’Acier en Béton Armé : Guide Technique et Normes (2026).

Productivity & ROI : Tedds élimine les erreurs de calcul manuel et standardise la production des notes de calcul. L’impact sur la productivité est majeur pour les bureaux d’études qui réalisent de nombreuses études similaires. Le ROI se mesure en gain de temps et en réduction du risque d’erreur humaine. La connexion avec Télécharger Tekla Structures 2026 : Guide d’Installation et Nouveautés assure un flux de travail BIM sans faille.

3. Robot Structural Analysis (de Autodesk)

The 2026 Edge :Autodesk Robot est la solution de choix pour les analyses par éléments finis (FEM) complexes. Pour le dimensionnement fondations, sa force est la modélisation de l’interaction sol-structure avec des ressorts non-linéaires, indispensable pour les radiers de grande surface ou les structures sur sols compressibles. La roadmap 2026 se concentre sur l’intégration cloud via Autodesk Construction Cloud, permettant des analyses paramétriques puissantes pour tester des dizaines de configurations de sol et optimiser le design en fonction de la performance et du coût.

Productivity & ROI : Bien que sa courbe d’apprentissage soit plus raide, Robot permet de résoudre des problèmes hors de portée des méthodes analytiques. Le ROI est significatif sur les projets d’envergure où une optimisation de 5% de l’épaisseur d’un radier général se traduit par des centaines de milliers d’euros d’économies. Son lien avec Maîtrisez Revit Architecture 2026 : Formation Expert est son atout maître dans l’écosystème BIM.

Dimensionnement fondations : The « 4Génie Civil » Master Comparison Table

Ce tableau compare différentes approches pour le dimensionnement fondations, de la méthode traditionnelle sur Excel aux solutions logicielles avancées.

Dimensionnement fondations : Norms, Eurocodes & Safety Protocols

Un dimensionnement fondations robuste est indissociable d’un cadre normatif strict et de protocoles de sécurité rigoureux. L’ingénieur doit naviguer avec précision entre les différentes réglementations pour garantir la conformité et la sécurité de l’ouvrage.

Références Normatives Clés (Update 2026)

En 2026, le corpus normatif européen est la référence absolue. Les normes nationales antérieures comme le BAEL 91 sont définitivement obsolètes pour les projets neufs.

• Eurocode 7 (NF EN 1997-1 & 2) : Calcul géotechnique. C’est la norme maîtresse pour le dimensionnement fondations. Elle définit les approches de calcul (Approche 1, 2 ou 3), les coefficients partiels de sécurité sur les actions, les propriétés des matériaux (sol) et les résistances. Elle impose une synergie avec les investigations géotechniques définies par la norme NF P 94-500, qui structure les missions G1, G2, G3, etc.
• Eurocode 2 (NF EN 1992-1-1) : Calcul des structures en béton. Cette norme régit le calcul de la structure de la fondation elle-même (semelle, radier). Elle fournit les règles pour le calcul du ferraillage en flexion, à l’effort tranchant et au poinçonnement. Elle spécifie également les exigences de durabilité, comme l’enrobage minimal des aciers en fonction des classes d’exposition (XC, XD, XS).
• Eurocode 8 (NF EN 1998-1 & 5) : Calcul des structures pour leur résistance aux séismes. Pour les zones à sismicité modérée à forte, cette norme est cruciale. Elle impose des dispositions constructives spécifiques pour les fondations (liaisonnement par longrines, conception ductile) afin d’assurer un comportement monolithique de l’infrastructure en cas de séisme.
• NF EN 206 : Béton. Cette norme spécifie les exigences pour la formulation, la production et la conformité des bétons. Elle est essentielle pour garantir que le béton commandé (ex: C25/30) possède bien la résistance caractéristique (`f_ck`) utilisée dans les calculs.

Stratégie de Mitigation des Risques sur Site

La meilleure note de calcul est inutile si l’exécution est défaillante. Une stratégie de mitigation des risques doit être déployée, souvent formalisée dans un Plan d’Assurance Qualité (PAQ).

1. Risque Géotechnique :

• Cause : Fond de fouille non conforme (argile molle au lieu de marne, venue d’eau imprévue).
• Mitigation : Réception impérative du fond de fouille par l’ingénieur géotechnicien et l’ingénieur structure. Réalisation d’essais à la plaque si nécessaire. Adaptation du projet en temps réel (augmentation de la surface des semelles, substitution de sol).

2. Risque d’Exécution (Coffrage/Ferraillage) :

• Cause : Erreur d’implantation, mauvais positionnement des aciers, enrobage insuffisant.
• Mitigation : Utilisation de fiches de contrôle systématiques avant chaque bétonnage (Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger (2026)). Validation par le chef de chantier et/ou le bureau de contrôle. Utilisation de cales à béton conformes.

3. Risque Matériau (Béton) :

• Cause : Béton non conforme (résistance, ouvrabilité), ajout d’eau sur chantier.
• Mitigation : Contrôle systématique du bon de livraison. Réalisation d’essais d’affaissement (slump test) à l’arrivée de la toupie. Prélèvement d’éprouvettes pour essais de compression à 7 et 28 jours, conformément à la norme NF EN 206.

4. Risque Sécurité du Personnel :

• Cause : Éboulement des talus, chute dans les fouilles.
• Mitigation : Blindage des fouilles de plus de 1,30 m de profondeur. Mise en place de garde-corps périphériques. Port des EPI obligatoire. La sécurité est aussi une question de Support IT et sécurité pour le secteur de la construction pour les données du chantier.

Dimensionnement fondations : Site Manager’s Operational Checklist

Voici une liste de points de contrôle critiques pour tout Ingénieur Travaux ou Chef de Chantier supervisant la réalisation des fondations. Un Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026) rigoureux est la clé.

• Phase Préparation / Terrassement :
• Vérifier la conformité de l’implantation topographique des fouilles par rapport aux plans d’exécution.
• Contrôler la cote du fond de fouille (altimétrie) et s’assurer qu’elle est atteinte et homogène.
• Inspecter visuellement la nature du sol en fond de fouille et la comparer aux préconisations du rapport géotechnique.
• S’assurer de l’absence de venues d’eau ou de points mous ; purger les zones instables si nécessaire.
• Valider la mise en place et le compactage du béton de propreté (épaisseur typique : 5 cm).
• Phase Ferraillage :
• Contrôler la conformité des aciers livrés (diamètre, nuance) avec les plans de ferraillage.
• Vérifier le positionnement, le nombre et l’espacement des barres d’acier (nappes inférieures et supérieures).
• S’assurer de la présence et du bon positionnement des attentes pour les poteaux ou voiles.
• Contrôler la hauteur et la bonne tenue des cales à béton pour garantir l’enrobage minimal requis.
• Valider la propreté du ferraillage avant le bétonnage (absence de boue, huile de décoffrage).
• Phase Bétonnage :
• Pointer le bon de livraison du béton : vérifier la classe de résistance (ex: C25/30), la classe d’exposition et l’heure de départ de la centrale.
• Réaliser un cône d’Abrams (slump test) pour vérifier l’ouvrabilité du premier camion et s’assurer qu’aucun ajout d’eau n’est fait.
• Superviser le coulage pour éviter la ségrégation du béton (chute de plus de 1m déconseillée).
• S’assurer d’une vibration correcte et systématique du béton pour enrober les aciers et chasser l’air.
• Prélever les éprouvettes cylindriques pour les essais de résistance en laboratoire (généralement 3 par gâchée testée).
• Phase Post-Bétonnage :
• Mettre en place une cure du béton (pulvérisation d’un produit de cure ou bâche humide) pour éviter la dessiccation et la fissuration.
• Contrôler le positionnement des platines ou des réservations avant la prise du béton.
• Planifier le décoffrage en respectant les délais minimaux prescrits par l’ingénieur structure.
