Assainissement routier : Cours Complet sur l’Assainissement Routier : Enjeux et Normes (Update 2026)

Assainissement routier : Introduction & Paysage Stratégique 2026

L’assainissement routier constitue une discipline fondamentale du génie civil, garantissant la pérennité et la sécurité des infrastructures de transport. Au-delà de sa fonction première d’évacuation des eaux pluviales, il est aujourd’hui au cœur des enjeux de résilience face au changement climatique. L’intensification des épisodes pluviométriques impose une réévaluation complète des paradigmes de conception, passant d’une logique d’évacuation rapide à une gestion intégrée et durable de la ressource en eau.

Le contexte de 2026 est marqué par une pression réglementaire et sociétale forte en faveur de la décarbonation. Les principes de la RE2020, bien que centrés sur le bâtiment, infusent dans les travaux publics par le biais de l’Analyse de Cycle de Vie (ACV). Les maîtres d’ouvrage exigent désormais des bilans carbone optimisés, favorisant l’emploi de bétons bas-carbone pour les `dalots` et `caniveaux`, l’utilisation de matériaux recyclés pour les remblais drainants, et la valorisation des techniques alternatives comme les chaussées à structure réservoir.

La transformation numérique redéfinit également les méthodologies. L’intégration du BIM (Building Information Modeling) est devenue la norme, où les réseaux d’assainissement sont modélisés en 3D via des logiciels comme AutoCAD Civil 3D ou Covadis. Ces jumeaux numériques, enrichis de données issues de capteurs (débit, niveau d’eau), permettent une maintenance prédictive et une gestion dynamique des réseaux, optimisant la performance globale du système d’assainissement routier.

Assainissement routier : Plongée Technique & Principes d’Ingénierie

La conception d’un système d’assainissement routier performant repose sur la maîtrise de deux domaines complémentaires : l’hydraulique et la mécanique des structures. L’un dimensionne le flux, l’autre assure la résistance des ouvrages qui le contiennent.

Dimensionnement Hydraulique : La Maîtrise des Flux

L’objectif du `dimensionnement hydraulique` est de calculer la section des ouvrages nécessaire pour transiter un débit de pointe sans débordement. Ce débit est déterminé par la méthode rationnelle, une approche fondamentale : `Q = C * i * A`.

• Q : Débit de pointe (en m³/s).
• C : `Coefficient de ruissellement`, un scalaire (0 à 1) qui quantifie la part de la pluie qui ruisselle. Il varie de 0.15 (parc) à 0.95 (chaussée en enrobé).
• i : `Intensité pluviométrique` (en mm/h ou m/s), obtenue à partir des courbes Intensité-Durée-Fréquence (IDF) de la région (courbes de Montana). Elle est choisie pour une `période de retour` donnée (ex: 10 ans pour un réseau standard, 100 ans pour un ouvrage stratégique).
• A : Aire du bassin versant contributeur (en ha ou m²).

Une fois le débit Q connu, le dimensionnement de la canalisation ou du caniveau s’effectue avec la `loi de Manning-Strickler`, qui lie le débit aux caractéristiques physiques de l’ouvrage : `Q = K * S * R_h^(2/3) * I^(1/2)`.

• K : Coefficient de Strickler, qui représente la rugosité du matériau (ex: 80 pour un béton lisse, 30 pour un fossé enherbé).
• S : Section mouillée (m²), l’aire de l’écoulement dans la conduite.
• R_h : Rayon hydraulique (m), ratio de la section mouillée sur le périmètre mouillé.
• I : Pente du fil d’eau de l’ouvrage (m/m).

Le bureau d’études itère sur la géométrie de l’ouvrage (diamètre, forme) pour atteindre une vitesse d’écoulement auto-curante (typiquement > 0.6 m/s) tout en conservant une marge de sécurité (remplissage max de 80-90%).

Mécanique des Structures : La Résistance des Ouvrages

Les ouvrages d’assainissement routier (`dalots`, `caniveaux` préfabriqués, regards) sont des structures soumises à des sollicitations sévères. Leur calcul de structure doit garantir leur stabilité à l’État Limite Ultime (ELU) et leur fonctionnalité à l’État Limite de Service (ELS).

Les charges à considérer incluent :

• Charges permanentes (G) : Poids propre de l’ouvrage, poussée des terres, poids des couches de chaussée.
• Charges variables (Q) : Pression hydrostatique interne, et surtout les charges de trafic routier (modèles de charge SL-A, SL-B, et charges de fatigue selon l’Eurocode 1).

Le dimensionnement d’un `dalot` en béton armé, par exemple, est un cas d’école de Résistance Des Matériaux (RDM). Il est modélisé comme un cadre soumis à des charges réparties. L’ingénieur calcule les moments fléchissants et les efforts tranchants pour déterminer les sections d’acier nécessaires. La `résistance caractéristique` du béton (ex: C35/45, f_ck = 35 MPa) et la `limite d’élasticité` de l’acier (ex: B500B, f_yk = 500 MPa) sont les données d’entrée. Un `coefficient de sécurité` est appliqué aux charges et aux résistances des matériaux conformément à l’Eurocode 2.

Workflow Opérationnel : Du Bureau d’Études au Chantier

La réussite d’un projet d’assainissement routier dépend d’un workflow rigoureux et collaboratif.

Phase Conception (Bureau d’Études) :

1. Étude Hydrologique : Analyse des données pluviométriques et délimitation des bassins versants.

2. Modélisation Hydraulique : Utilisation de logiciels comme Bentley Systems OpenFlows ou Covadis pour simuler le réseau et optimiser les diamètres et pentes.

3. Conception Structurale : Dimensionnement des ouvrages spéciaux (dalots, têtes de pont, murs de soutènement) via des logiciels de calcul par éléments finis.

4. Production des Livrables : Plans d’exécution (profils en long, profils en travers), CCTP, et quantitatifs (Métré bâtiment et travaux publics).

Phase Exécution (Ingénieur Travaux) :

1. Préparation : Analyse des plans, établissement du planning de chantier, et validation des matériaux.

2. Terrassement : Implantation, excavation en respectant les profils et la sécurité (blindage).

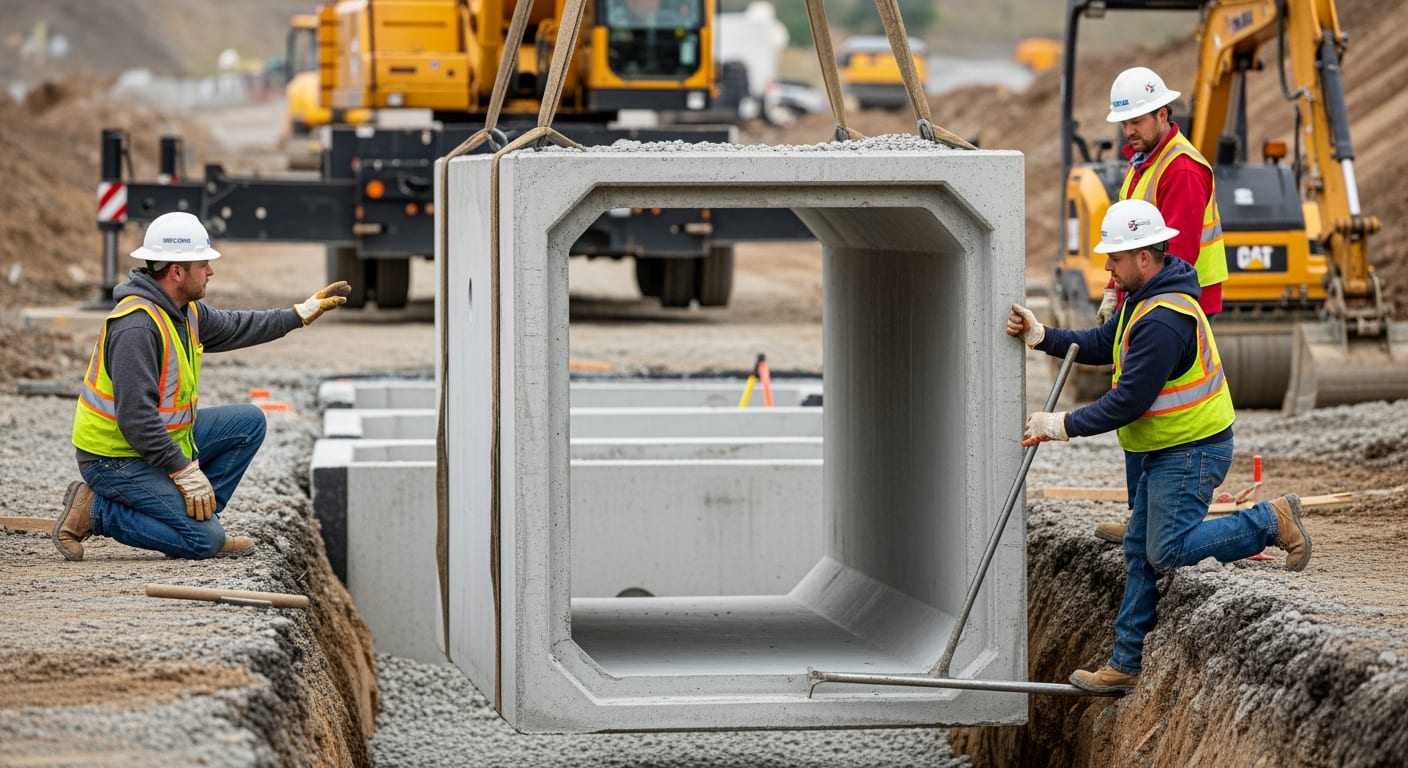

3. Pose : Réalisation du lit de pose (béton de propreté, sable), manutention et assemblage des éléments, contrôle continu des pentes (fil d’eau).

4. Remblaiement : Utilisation de matériaux adaptés (`géotextiles` si nécessaire) et compactage contrôlé pour éviter les tassements différentiels.

5. Réception : Conduite des essais d’étanchéité et d’inspection caméra, formalisée par un Procès-verbal de réception des travaux.

Assainissement routier : Innovations & Benchmarking des Acteurs Clés 2026

Le secteur de l’assainissement routier est en pleine mutation, tiré par des acteurs qui repoussent les limites technologiques. L’analyse de leurs feuilles de route pour 2026 révèle des tendances de fond axées sur la performance, la durabilité et la productivité.

1. Bentley Systems : Le Jumeau Numérique Intégré

Bentley Systems s’impose comme le leader de la modélisation d’infrastructures avec sa suite OpenRoads et OpenFlows. Leur innovation ne réside pas seulement dans la puissance du `dimensionnement hydraulique`, mais dans l’intégration native avec la conception géométrique de la route. En 2026, leur plateforme iTwin est au cœur de la stratégie, permettant de créer et de maintenir des jumeaux numériques dynamiques des réseaux d’assainissement. Ces modèles, alimentés en temps réel par des données IoT, permettent de simuler l’impact d’un événement pluvieux à venir, d’anticiper les zones de saturation et de déclencher des opérations de maintenance prédictive. L’impact sur la productivité est majeur : réduction des erreurs de conception, optimisation des ressources sur site et augmentation de la résilience opérationnelle des infrastructures.

2. ACO Group : L’Innovation Matériau et Système

ACO est un acteur de référence pour les systèmes de `drainage des eaux pluviales` de surface. Leur avance technologique se manifeste par la maîtrise des matériaux composites comme le béton polymère, offrant une résistance mécanique supérieure (jusqu’à 100 MPa en compression) pour un poids réduit. Pour 2026, leur R&D se concentre sur les « systèmes intelligents » : des `caniveaux` intégrant des capteurs de colmatage et des fonctions de traitement primaire des polluants (hydrocarbures, métaux lourds) via des substrats filtrants. Ces solutions « plug-and-play » réduisent drastiquement le temps d’installation sur chantier et répondent aux exigences environnementales croissantes en traitant la pollution à la source.

3. Solmax/TenCate : La Révolution des Géosynthétiques

Le rôle des `géotextiles` et géocomposites dans l’assainissement routier est souvent sous-estimé, mais il est crucial. Des leaders comme Solmax (suite à l’acquisition de TenCate Geosynthetics) développent des produits à haute valeur ajoutée. Au-delà de la simple fonction de filtration/séparation, leurs innovations pour 2026 portent sur des géocomposites de drainage à haute capacité de transmissivité sous charge, même à long terme. Ils travaillent également sur des géosynthétiques « actifs » capables de réagir à des polluants spécifiques et sur l’intégration de fibres optiques pour le monitoring de la déformation et de la saturation en eau des remblais, transformant une simple tranchée drainante en un ouvrage instrumenté.

Assainissement routier : The « 4Génie Civil » Master Comparison Table

Assainissement routier : Normes, Eurocodes & Protocoles de Sécurité

La conception et l’exécution des projets d’assainissement routier sont encadrées par un corpus normatif dense qui garantit la qualité, la performance et la sécurité. L’ingénieur doit naviguer avec précision entre les textes européens et les guides techniques nationaux.

Référentiels Normatifs et Techniques

Le cadre principal est défini par les normes européennes, déclinées au niveau national.

• NF EN 752 : Réseaux d’évacuation et d’assainissement à l’extérieur des bâtiments : Cette norme est la pierre angulaire. Elle définit les objectifs de performance des systèmes (protection contre les inondations, santé publique), les exigences de conception hydraulique, structurale et les critères pour les matériaux.
• NF EN 1917 / NF EN 1916 : Spécifient les exigences pour les regards de visite et les tuyaux en béton non armé et armé, respectivement. Elles couvrent les dimensions, la résistance mécanique et l’étanchéité.
• Eurocode 2 (NF EN 1992) : Indispensable pour le calcul ferraillage béton des ouvrages spéciaux comme les `dalots` ou les grandes structures de `bassin de rétention`.
• Eurocode 7 (NF EN 1997) : S’applique au calcul géotechnique, notamment pour évaluer la poussée des terres sur les structures enterrées et la stabilité des talus de `fossés`.
• Guides Techniques (France) : Le guide de l’ASTEE (anciennement « Fascicule 70 ») reste une référence pour la conception des réseaux. Il fournit des méthodologies de calcul détaillées et des recommandations pratiques adaptées au contexte français.

Stratégie de Maîtrise des Risques sur Chantier

Les chantiers d’assainissement présentent des risques élevés qui nécessitent une stratégie de prévention rigoureuse, formalisée dans le PPSPS. La maîtrise des risques est un indicateur clé de la performance d’un Ingénieur Travaux.

1. Risque d’ensevelissement en tranchée : C’est le risque majeur. La stratégie repose sur une approche en trois temps : Évaluation (analyse du rapport de sol géotechnique), Prévention collective (mise en place de blindages, talutage à un angle stable) et Contrôle (vérification journalière de l’état des blindages et de l’absence d’eau).

2. Risques liés au levage : La manutention d’éléments lourds (tuyaux, regards) expose à des risques de chute de charge. La mitigation passe par l’utilisation d’engins et d’accessoires de levage conformes et ayant fait l’objet de leur VGP (Vérification Générale Périodique), la définition d’un plan de levage, la balisage de la zone de survol et la formation du personnel (CACES pour les conducteurs).

3. Risques en espace confiné : Les interventions dans les regards et canalisations existantes exposent à l’anoxie ou à l’intoxication (H2S). La procédure est stricte : test de l’atmosphère avec un détecteur multi-gaz, ventilation forcée, port d’un harnais et surveillance permanente depuis l’extérieur.

4. Risques liés à la coactivité et à la circulation : Les travaux sur voirie impliquent une gestion rigoureuse du trafic. La stratégie inclut un plan de signalisation temporaire validé, des protections physiques (barrières GBA) et une communication claire avec les autres intervenants et le public.

Assainissement routier : Checklist Opérationnelle du Chef de Chantier

• Vérification de l’implantation topographique (planimétrie et altimétrie) des ouvrages avant excavation, conformément aux plans d’exécution.
• Contrôle de la conformité du fond de fouille (cote de radier, portance validée par essai, absence d’eau stagnante).
• Validation du matériau et de l’épaisseur du lit de pose (sable, gravette, béton de propreté) selon le CCTP.
• Inspection visuelle systématique des éléments livrés (`caniveaux`, tuyaux, regards) pour détecter fissures, épaufrures ou défauts de fabrication.
• Contrôle de l’assemblage des éléments : alignement parfait, emboîtement complet, qualité et propreté des joints d’étanchéité.
• Vérification continue de la pente du fil d’eau à l’aide d’un niveau laser ou optique, à chaque élément posé.
• Contrôle du remblaiement : nature des matériaux (absence de gros blocs), mise en œuvre par couches de 20-30 cm et compactage validé par essais (pénétromètre dynamique, plaque).
• Planification et réalisation des essais de réception avant remblaiement final : inspection caméra pour vérifier l’alignement et l’absence d’ovalisation, essai d’étanchéité à l’eau ou à l’air.
• Renseignement rigoureux et quotidien du rapport journalier de chantier et des fiches de contrôle qualité, comme la Fiche de Contrôle Assainissement.
• Vérification de la bonne connexion aux exutoires et aux ouvrages existants, en s’assurant de la continuité hydraulique parfaite du système d’assainissement routier.
