Conception Mur de Soutènement Sismique : Introduction & 2026 Strategic Landscape

La Conception Mur de Soutènement Sismique est une discipline critique à l’intersection de la géotechnique et de l’ingénierie structurelle, garantissant la résilience des infrastructures face aux aléas telluriques. En 2026, cette expertise ne se limite plus à l’application de formules, mais intègre un écosystème complexe de contraintes réglementaires, environnementales et technologiques. Le secteur du BTP est en pleine mutation, poussé par des impératifs de décarbonation dictés par les évolutions de la RE2020 vers 2026, qui favorisent les nouveaux matériaux de construction durables en 2025 et les bétons bas-carbone.

L’ingénieur structure de 2026 doit donc arbitrer entre performance mécanique, empreinte carbone et coût global. La digitalisation, notamment via le jumeau numérique (Digital Twin), devient la norme. Elle permet une simulation prédictive du comportement de l’ouvrage sur son cycle de vie, incluant les interactions sol-structure sous sollicitations sismiques. Cette approche holistique, combinant analyse data et physique des matériaux, est essentielle pour optimiser la sécurité et la durabilité des projets.

Dans ce contexte, la conception d’un mur en porte-à-faux, ouvrage omniprésent dans les projets de terrassement et d’infrastructure, doit être repensée. L’objectif n’est plus seulement de construire, mais de construire de manière intelligente, résiliente et durable. Ce guide technique s’adresse à l’Ingénieur en Structure : Rôle, Missions, Formation et Débouchés en 2025 et aux gestionnaires de projet qui visent l’excellence opérationnelle et la conformité aux standards de demain.

Conception Mur de Soutènement Sismique : Deep Technical Dive & Engineering Principles

La maîtrise de la Conception Mur de Soutènement Sismique repose sur une compréhension approfondie des principes de mécanique des sols et de résistance des matériaux (RDM). Un mur de soutènement en porte-à-faux est une structure en béton armé composée d’un voile vertical (le fût) encastré sur une semelle horizontale. Sa stabilité dépend d’un équilibre précaire entre les forces déstabilisatrices (poussée des terres, surcharges, action sismique) et les forces stabilisatrices (poids propre de l’ouvrage, poids des terres sur le patin).

Physique et Mécanique des Structures : Distribution des Charges

En conditions statiques, la poussée des terres est calculée via les théories de Coulomb (1776) ou de Rankine (1857). La poussée active (Ka) est la force minimale exercée par le sol sur le mur. Elle est fonction du poids volumique du sol (γ en kN/m³), de l’angle de frottement interne (φ) et de l’angle du talus. La butée (Kp), force maximale que le sol peut opposer, contribue marginalement à la stabilité pour les murs en L.

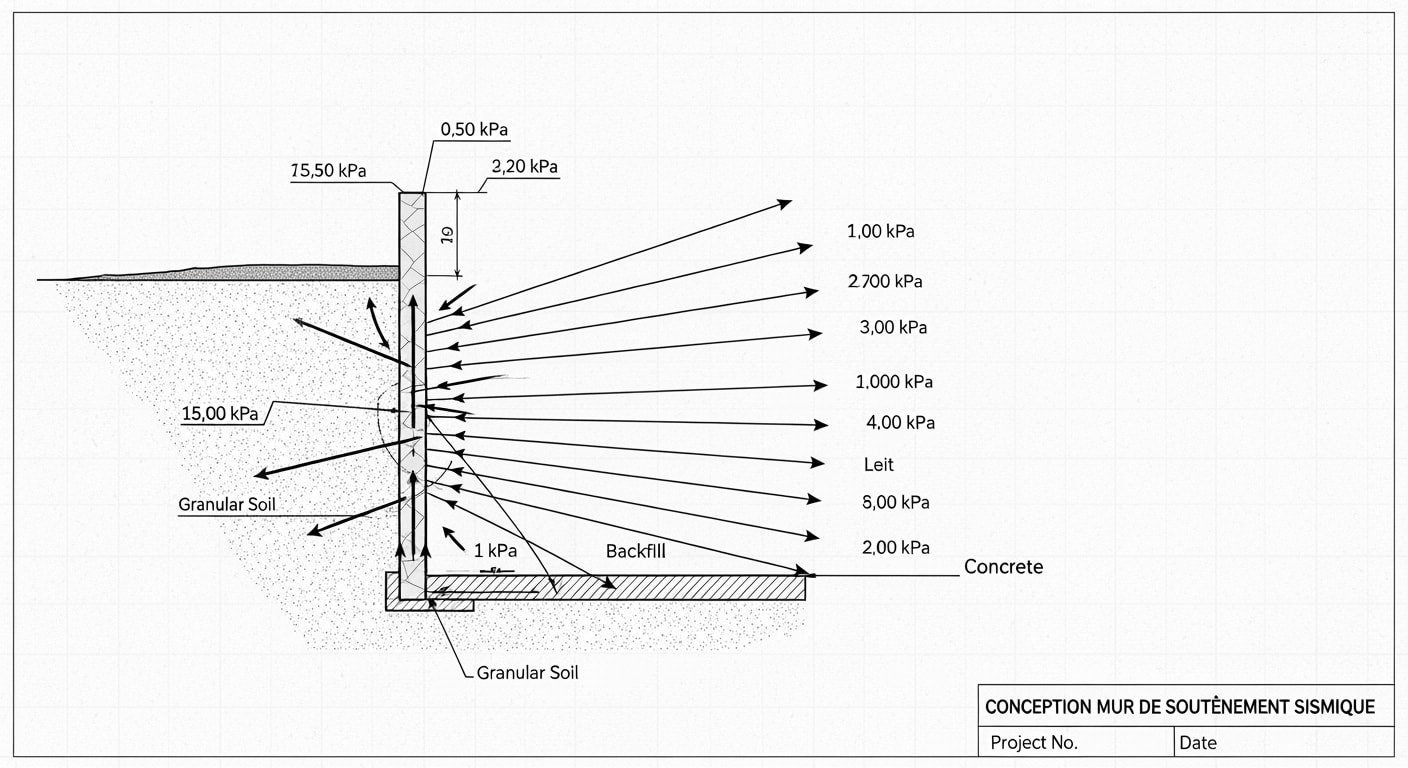

L’analyse sismique complexifie radicalement ce modèle. L’accélération du sol induit des forces d’inertie dans le massif de terre, augmentant la poussée. La méthode pseudo-statique de Mononobe-Okabe (M-O) est la référence de l’Eurocode 8 pour cette analyse. Elle introduit un coefficient de poussée dynamique active, Kae, qui dépend des accélérations sismiques horizontale (ah) et verticale (av).

La force de poussée totale (statique + sismique), Pat, s’applique à une hauteur h/3 en statique, mais remonte vers 0.45h à 0.55h en dynamique, augmentant significativement le moment de renversement (overturning moment) à la base du mur. Ce moment, exprimé en kNm, est l’effort principal dimensionnant le ferraillage du fût et de la semelle. L’effort tranchant à la base, en kN, est également un paramètre critique.

Méthodologie de Calcul pour la Conception Mur de Soutènement Sismique

Le workflow d’un Ingénieur Structure & BIM 2026 : Modèle ATS pour le dimensionnement suit une séquence rigoureuse :

1. Analyse Géotechnique : Exploitation du rapport de sol (Interprétation d’un Rapport de Sol Géotechnique (Mission G2)) pour obtenir γ, φ, c (cohésion) et la contrainte admissible du sol (qadm) en MPa.

2. Prédimensionnement : Définition des dimensions géométriques initiales (épaisseur du fût, longueur du patin et du talon) sur la base de ratios empiriques (e.g., épaisseur du fût ≈ H/10 à H/12).

3. Calcul des Sollicitations (ELU) :

• Calcul des forces statiques (poids propre, poussée des terres Ka).
• Calcul de l’incrément de poussée sismique (ΔPae) via la méthode de Mononobe-Okabe.
• Détermination de la force totale P_tot = Pa + ΔPae et de son point d’application.
• Calcul du moment de renversement (M_renv) et du moment stabilisant (M_stab).
• Calcul de la force de glissement (F_gliss) et de la force résistante (F_resist).

Stabilité Externe : Vérifications Clés en Conception Mur de Soutènement Sismique

Trois vérifications de stabilité externe sont impératives selon l’Eurocode 7 :

1. Vérification au renversement : Le coefficient de sécurité (FS_renv = M_stab / M_renv) doit être ≥ 1.5 en statique et ≥ 1.1 en sismique. Les moments sont calculés par rapport à la pointe de la semelle.

2. Vérification au glissement : Le coefficient de sécurité (FS_gliss = F_resist / F_gliss) doit être ≥ 1.5 en statique et ≥ 1.1 en sismique. F_resist dépend du poids total et de l’angle de frottement sol-béton.

3. Vérification de la portance du sol : La contrainte maximale sous la semelle (σ_max) doit rester inférieure à la contrainte admissible du sol (qadm). La distribution des contraintes est trapézoïdale et ne doit pas présenter de traction (soulèvement > 1/3 de la base).

Dimensionnement Interne (Ferraillage)

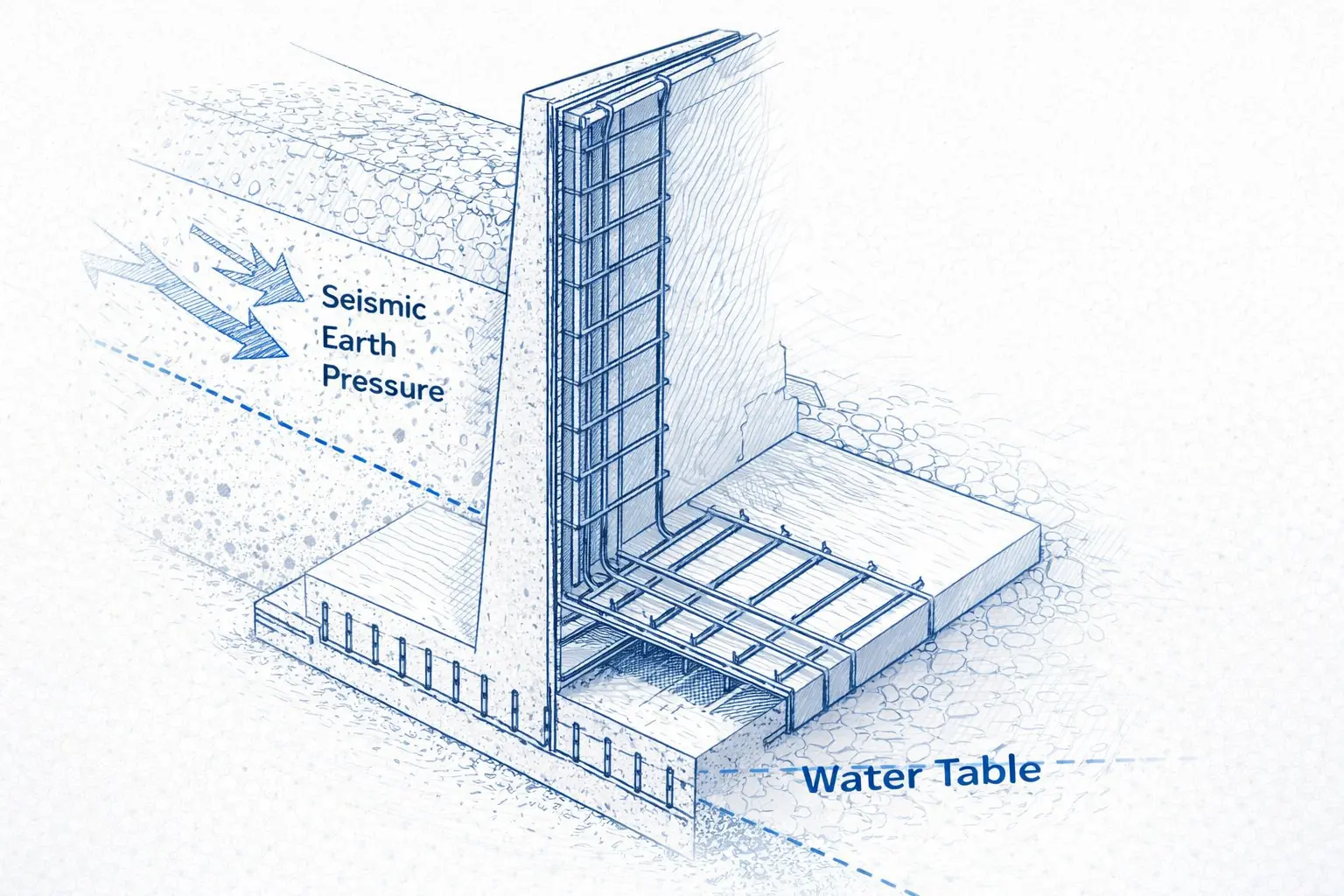

Une fois la stabilité externe validée, le dimensionnement interne vise à assurer la résistance du béton armé. Le fût est calculé comme une console encastrée à la base, soumise à la pression des terres. Le moment fléchissant maximal à la base dicte la section d’acier principale (verticale, côté terre).

Le Calcul ferraillage béton est réalisé à l’État Limite Ultime (ELU) selon l’Eurocode 2, en utilisant la résistance caractéristique du béton (fck, e.g., 25 MPa pour un C25/30) et la limite d’élasticité de l’acier (fyk, e.g., 500 MPa pour un B500B). La semelle (patin et talon) est également ferraillée pour reprendre les moments et efforts tranchants induits par la réaction du sol et le poids des terres.

Conception Mur de Soutènement Sismique : Innovation & Benchmarking of Key Solutions

L’ère 2026 pour la Conception Mur de Soutènement Sismique est marquée par une synergie entre logiciels de calcul avancés, BIM et une gestion de la data sécurisée. L’interopérabilité est le maître-mot, permettant un flux de travail fluide du bureau d’études au chantier.

1. Tekla Structures (Trimble)

Tekla / Trimble s’impose comme le leader de la modélisation de l’information constructible (Constructible BIM). Sa force réside dans sa capacité à produire des modèles 3D extrêmement détaillés (LOD 400), incluant le plan de ferraillage précis. Pour un mur de soutènement, cela signifie générer automatiquement les dessins de fabrication des cages d’armatures, réduisant les erreurs sur site.

• The 2026 Edge : La feuille de route de Tekla se concentre sur l’intégration avec les plateformes cloud (Trimble Connect) et l’IA pour l’optimisation du ferraillage. L’interopérabilité via IFC4.3 permet une collaboration sans faille avec les logiciels géotechniques et les plateformes de Suivi Chantier.
• Productivity & ROI : La réduction des erreurs de ferraillage sur site, estimée à plus de 15%, et l’accélération de la production des plans d’exécution génèrent un ROI tangible en quelques mois sur des projets d’envergure.

2. Autodesk Robot Structural Analysis & Revit

Le duo AutodeskRevit Architecture BIM et Robot Structural Analysis offre une solution intégrée puissante. Revit gère le modèle architectural et structurel, tandis que Robot se charge des analyses par éléments finis (FEM). Cette approche est idéale pour les murs de géométrie complexe ou pour modéliser finement l’interaction sol-structure, dépassant les limites des méthodes pseudo-statiques.

• The 2026 Edge : L’intégration de Dynamo pour l’analyse paramétrique permet d’automatiser l’optimisation de la géométrie du mur. Le Dynamo pour Revit script : Le Guide Stratégique (2026) devient un outil clé. La feuille de route d’Autodesk pousse vers une analyse non-linéaire plus accessible, cruciale pour simuler le comportement plastique du sol et de la structure en conditions sismiques extrêmes.
• Productivity & ROI : La capacité à tester des dizaines de variantes de conception en quelques heures permet une optimisation sans précédent du ratio coût/performance, avec des économies de matériaux pouvant atteindre 10-12%.

3. CYPE Ingenieros

CYPE se distingue par son approche intégrée et modulaire, particulièrement adaptée aux PME et bureaux d’études spécialisés. Son module « Murs de soutènement en béton armé » automatise l’ensemble du processus de calcul selon les Eurocodes, de la vérification de stabilité externe à la génération des notes de calcul et des plans de ferraillage. C’est une solution pragmatique et très productive.

• The 2026 Edge : CYPE mise sur sa plateforme BIMserver.center pour une collaboration ouverte (OpenBIM). Son roadmap 2026 inclut des modules avancés pour l’analyse de l’impact carbone (ACV) directement intégrés au processus de conception, répondant ainsi aux exigences de la RE2020.
• Productivity & ROI : L’automatisation de la production de la note de calcul et des plans réduit le temps d’étude de plus de 50% pour les projets standards. Le coût d’acquisition plus faible en fait une solution au ROI très rapide pour les structures spécialisées.

La sécurité des données de ces modèles BIM est primordiale. L’intégration de solutions de Support IT et sécurité pour le secteur de la construction est non-négociable pour protéger la propriété intellectuelle et prévenir les vulnérabilités.

Conception Mur de Soutènement Sismique : The « 4Génie Civil » Master Comparison Table

Ce tableau compare différentes approches pour la conception d’un mur de soutènement en porte-à-faux de 5m de hauteur en zone de sismicité modérée (ag = 0.16g).

Conception Mur de Soutènement Sismique : Norms, Eurocodes & Safety Protocols

La Conception Mur de Soutènement Sismique est un domaine où la rigueur normative est absolue. Le non-respect des standards engage directement la Responsabilité Civile Professionnelle de l’Ingénieur en Génie Civil. Le corpus réglementaire est principalement articulé autour des Eurocodes.

Eurocodes de Référence

• NF EN 1998-5 (Eurocode 8, Partie 5) : C’est la norme maîtresse pour notre sujet. Elle définit les principes de conception des fondations, des ouvrages de soutènement et les aspects géotechniques en zone sismique. Elle détaille l’application de la méthode de Mononobe-Okabe et impose les coefficients de sécurité à respecter.
• NF EN 1997-1 (Eurocode 7, Partie 1) : Elle établit les règles générales du calcul géotechnique. Les vérifications de stabilité (glissement, renversement, portance) et les combinaisons d’actions pour les états limites (EQU, STR, GEO) y sont définies. Elle doit être lue en parallèle de l’EC8.
• NF EN 1992-1-1 (Eurocode 2, Partie 1-1) : Cette norme régit le calcul des structures en béton. Elle fournit les règles pour le dimensionnement du ferraillage en flexion simple, composée et à l’effort tranchant, ainsi que les dispositions constructives (enrobage, espacement des barres).
• NF P 94-500 : En France, cette norme définit le contenu et l’enchaînement des missions d’ingénierie géotechnique (G1 à G5). Une Étude de sol G2 est un prérequis indispensable pour toute conception sérieuse.

Stratégie de Mitigation des Risques pour la Conception Mur de Soutènement Sismique

Une stratégie robuste se déploie de la conception à l’exécution :

1. Phase Conception :

• Analyse de sensibilité : Tester la robustesse du design en faisant varier les paramètres du sol (φ, c) dans une plage de ±10%. Un design trop sensible est un design risqué.
• Drainage surdimensionné : La pression hydrostatique est l’ennemi des murs de soutènement. Un système de drainage efficace (barbacanes, drain vertical, géocomposite de drainage) est non-négociable. En sismique, la liquéfaction peut augmenter brutalement la pression interstitielle.
• Ductilité : Concevoir le ferraillage pour assurer un comportement ductile. Cela signifie que la structure peut se déformer plastiquement avant de rompre, dissipant ainsi l’énergie sismique. Cela passe par un respect scrupuleux des pourcentages d’acier minimaux et maximaux.

2. Phase Exécution :

• Contrôle Qualité Matériaux : Vérification systématique de la conformité du béton (essais d’écrasement) et des aciers (Nuances acier béton armé).
• Contrôle de l’Exécution : Utiliser des Fiche de Contrôle Coffrage et de ferraillage pour valider la géométrie, l’enrobage et le positionnement des aciers avant chaque bétonnage.
• Gestion du Remblai : Le compactage du remblai derrière le mur doit être réalisé par couches successives (e.g., 30 cm) avec un matériel adapté (plaque vibrante légère) pour ne pas induire de poussée excessive sur le mur avant sa prise complète.

Conception Mur de Soutènement Sismique : Site Manager’s Operational Checklist

Voici une liste de points de contrôle critiques pour l’Ingénieur Travaux ou le Chef de Chantier, garantissant la conformité de l’exécution avec la Conception Mur de Soutènement Sismique.

• Phase Préparation :
• Vérifier la réception et la validation du Procès-verbal d’implantation : Modèle Prêt à Télécharger (2026).
• S’assurer que le fond de fouille est réceptionné par un géotechnicien (propreté, hors-gel, portance validée).
• Valider la conformité des aciers livrés (certificats matière, diamètre, nuance) avec les plans d’exécution.

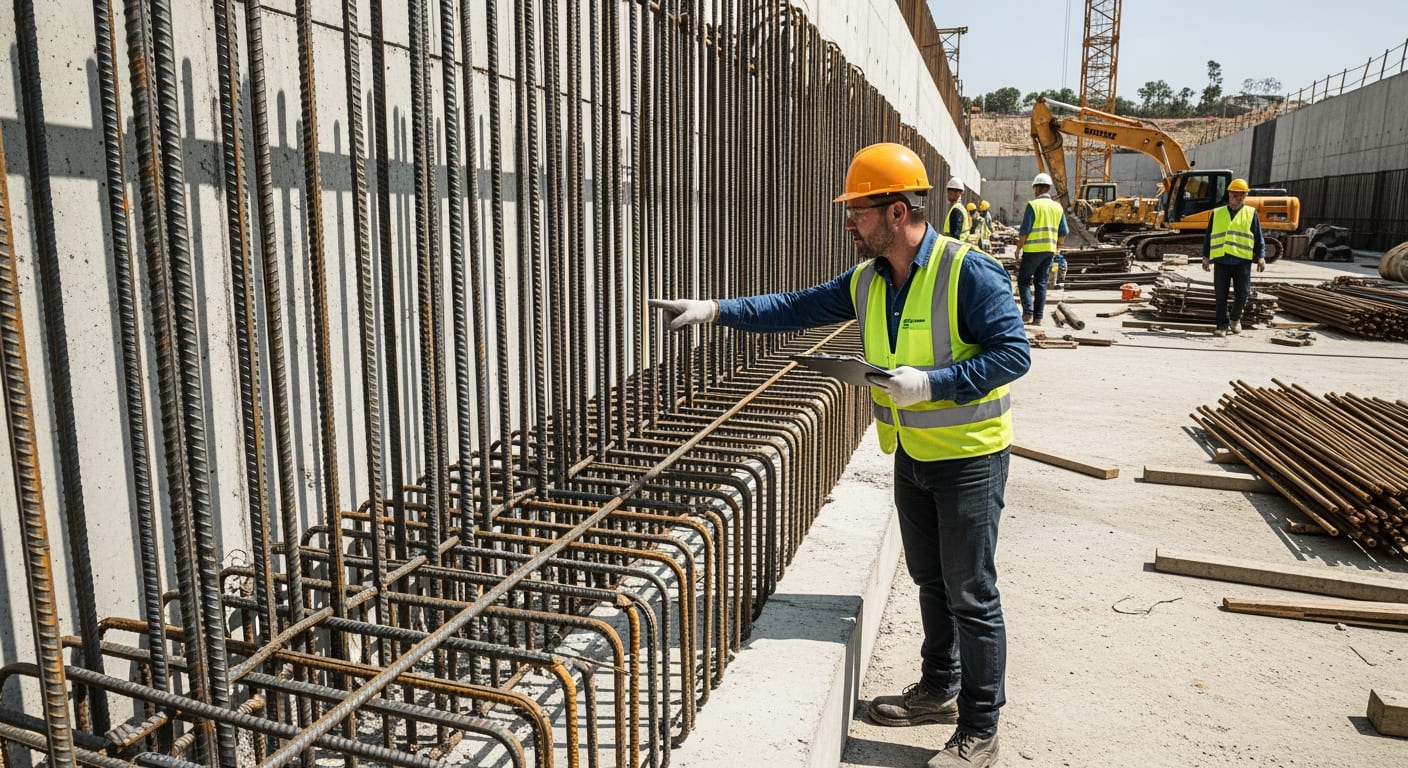

• Phase Ferraillage :
• Utiliser la Fiche de contrôle ferraillage : Modèle Prêt à Télécharger (2026) pour chaque phase.
• Contrôler le diamètre, le nombre et l’espacement des barres verticales et horizontales du fût.
• Vérifier la position et la longueur des aciers en attente pour la reprise de bétonnage.
• Mesurer l’enrobage des armatures avec des cales conformes.
• S’assurer de la bonne mise en place des aciers de répartition et des chapeaux.
• Phase Coffrage & Bétonnage :
• Contrôler la propreté, la stabilité et l’étanchéité du coffrage (Fiche de Contrôle Coffrage).
• Vérifier la mise en place des barbacanes et du système de drainage avant fermeture du coffrage.
• Contrôler le bon de livraison béton (Fiche de Contrôle Bétonnage) : classe de résistance, classe d’exposition, slump.
• Superviser la vibration du béton pour éviter les nids de gravier, particulièrement à la jonction fût-semelle.
• Planifier et réaliser les prélèvements pour les essais de compression à 7 et 28 jours.
• Phase Remblaiement :
• Attendre la résistance requise du béton (généralement 70% de fck, soit ~14 jours) avant de commencer le remblaiement.
• Contrôler la qualité du matériau de remblai (perméabilité, granulométrie).
• Vérifier que le compactage est réalisé par couches de faible épaisseur avec un engin léger.
• S’assurer de la continuité et de la protection du système de drainage vertical.
