Étude complète : Calcul de structure béton armé Duplex R+1 (Guide 2026)
Calcul de structure béton armé : Introduction & Paysage Stratégique 2026
Le calcul de structure béton armé demeure la pierre angulaire de tout projet de construction, garantissant la stabilité et la pérennité des ouvrages. En 2026, cette discipline transcende la simple application des règles de Résistance Des Matériaux (RDM). Elle intègre désormais des impératifs de durabilité, d’optimisation numérique et de performance énergétique, redéfinissant les méthodologies pour des projets comme un duplex R+1.
Le contexte actuel est marqué par une double transition : numérique et écologique. La RE2020, dans sa phase la plus exigeante, impose une Analyse de Cycle de Vie (ACV) rigoureuse. L’ingénieur structure ne peut plus ignorer l’empreinte carbone des matériaux. Le choix d’un béton bas carbone ou d’aciers issus de filières recyclées devient un paramètre de calcul à part entière, influençant le prédimensionnement et le coût global.
Parallèlement, la maturité du BIM (Building Information Modeling) transforme le flux de travail. La maquette numérique n’est plus une simple visualisation 3D ; elle est le cœur d’un jumeau numérique où les simulations structurelles, thermiques et logistiques convergent. Pour un duplex R+1, cela signifie une coordination sans faille entre les plans de ferraillage générés par Tekla Structures / Trimble (Modélisation de structures acier/béton) et les réseaux MEP conçus sur Revit.
Ce guide technique, destiné aux ingénieurs en structure, conducteurs de travaux et étudiants, détaille la méthodologie complète pour le calcul de structure béton armé d’un duplex R+1, en intégrant ces nouvelles réalités techniques et réglementaires de 2026.
Calcul de structure béton armé : Plongée Technique Approfondie & Principes d’Ingénierie
L’étude d’un duplex R+1, bien que de taille modeste, exige une rigueur absolue. Le processus se décompose en étapes interdépendantes, depuis l’analyse du sol jusqu’à la production des plans d’exécution. Chaque décision est guidée par les principes de la mécanique, la science des matériaux et les Eurocodes.
Étape 1 : Analyse Géotechnique et Conception des Fondations
Tout calcul de structure béton armé commence par le sol. L’interprétation d’un rapport de sol géotechnique (Mission G2) est non négociable. Ce document fournit la portance du sol, les tassements admissibles et la nature des couches géologiques. Pour un duplex, on opte généralement pour des fondations superficielles.
Le choix entre semelles isolées, semelles filantes ou un radier dépend de la charge du bâtiment et de la contrainte admissible du sol. La vérification à l’ELU (État Limite Ultime) assure la non-rupture du sol par poinçonnement, tandis que la vérification à l’ELS (État Limite de Service) limite les tassements différentiels, prévenant ainsi la fissuration des superstructures.
Étape 2 : Descente de Charges (G+Q) et Prédimensionnement
La descente de charges est l’inventaire méthodique de toutes les forces verticales s’appliquant sur la structure. On distingue les charges permanentes (G), incluant le poids propre des éléments (poutres, poteaux, dalles), et les charges d’exploitation (Q), définies par l’Eurocode 1 (NF EN 1991-1-1) selon l’usage des locaux (1.5 kN/m² pour l’habitation).
Le prédimensionnement est une étape itérative basée sur l’expérience et des ratios empiriques. Par exemple, pour un poteau moyennement chargé, on peut estimer sa section avec la formule simplifiée : `A_poteau ≥ (1.35 * N_G + 1.5 * N_Q) / (0.85 * fck / γ_b)`. Cette première estimation est cruciale pour la modélisation. Une feuille de calcul des fondations peut accélérer ce processus.
Étape 3 : Modélisation et Calcul aux Éléments Finis

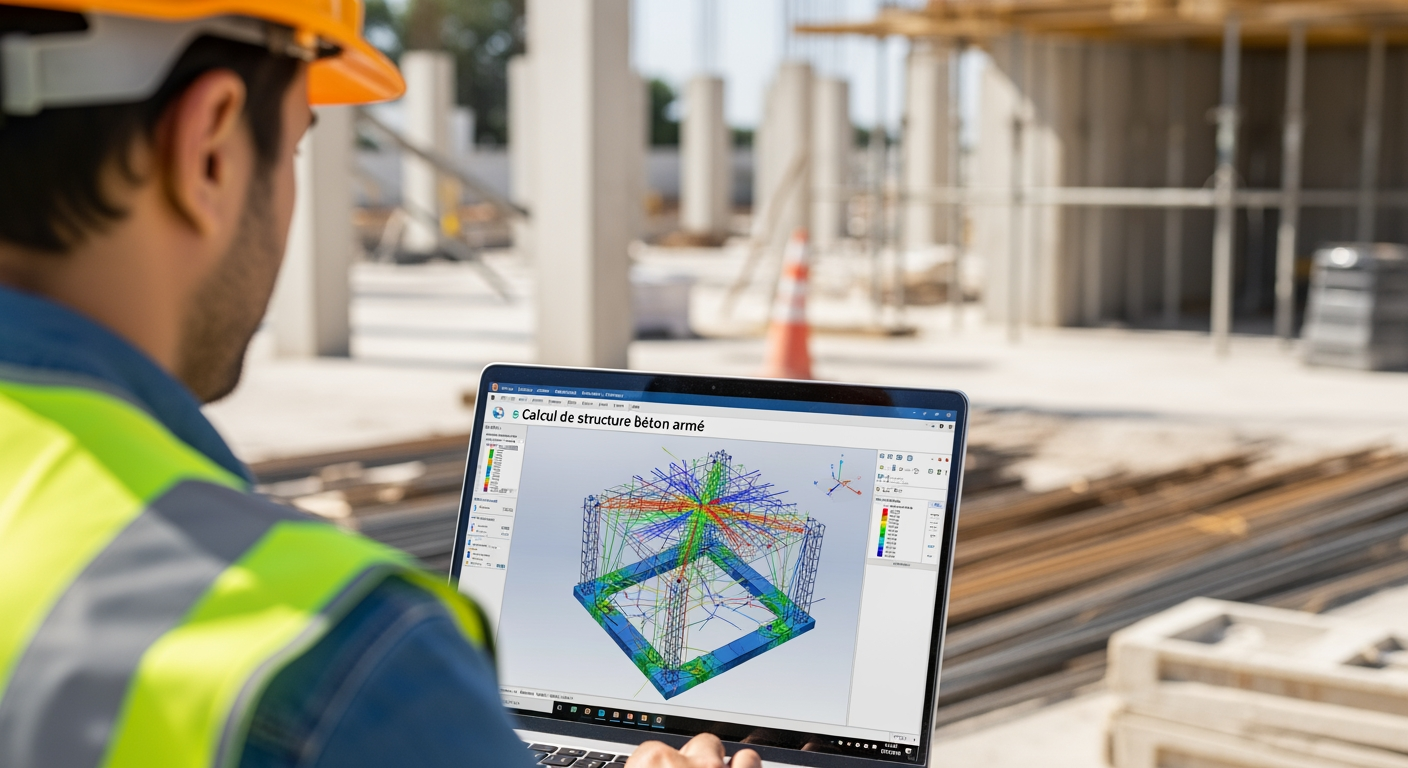

Les logiciels comme Robot Structural Analysis ou CYPECAD sont indispensables. La structure est modélisée en 3D, en respectant la géométrie des plans de coffrage issus d’AutoCAD ou Revit. Les matériaux sont définis par leur résistance caractéristique (fck pour le béton, fyk pour l’acier) et leur module d’élasticité.
Le maillage en éléments finis permet de résoudre le comportement de la structure sous les combinaisons d’actions de l’Eurocode 0. Le logiciel fournit les sollicitations internes : moment fléchissant, effort tranchant et effort normal dans chaque élément. L’analyse des déformations permet de vérifier la flèche des poutres et planchers, un critère ELS fondamental pour le confort et l’intégrité des cloisons.
Étape 4 : Dimensionnement et Ferraillage selon l’Eurocode 2
Cette phase consiste à traduire les sollicitations en sections d’acier. Le calcul du ferraillage des poteaux, semelles et poutres est régi par l’Eurocode 2 (NF EN 1992-1-1). On calcule les aciers longitudinaux pour reprendre la flexion et les aciers transversaux (cadres et étriers) pour l’effort tranchant.
Des points critiques sont à vérifier :
- Poinçonnement : Au droit des poteaux supportant une dalle pleine, pour éviter une rupture fragile.
- Adhérence et Ancrage : Les longueurs d’ancrage et de recouvrement des barres doivent être scrupuleusement respectées pour garantir la transmission des efforts.
- Fissuration : Le calcul de l’espacement et du diamètre des aciers permet de maîtriser l’ouverture des fissures, un enjeu majeur pour la durabilité de l’ouvrage, notamment pour éviter la carbonatation.
Le résultat final est une note de calcul PDF détaillée et des plans de ferraillage prêts pour le chantier.
Calcul de structure béton armé : Innovations & Benchmarking des Acteurs du Marché (2026)
En 2026, l’excellence dans le calcul de structure béton armé est indissociable de l’adoption des technologies de pointe. Les leaders du secteur se différencient par leur capacité à intégrer durabilité, efficacité et connectivité.
Logiciels de Calcul et Modélisation BIM
La compétition entre Autodesk (Logiciels AutoCAD et Revit BIM), Tekla / Trimble (Modélisation de structures acier/béton) et CYPE (Logiciels de calcul de structures) pousse à l’innovation. Les logiciels de calcul de structure intègrent désormais des modules d’ACV. Ils peuvent, dès la phase de prédimensionnement, comparer l’impact carbone de différentes variantes structurelles (e.g., plancher corps creux vs. dalle pleine) en se basant sur les FDES.
Le comparatif AutoCAD vs Revit montre la suprématie du BIM pour la détection de clashes. L’interopérabilité via le format IFC permet un flux de travail fluide entre l’architecte sur ArchiCAD et l’ingénieur structure sur Revit ou Tekla, réduisant les erreurs et les surcoûts. L’utilisation de scripts Dynamo pour Revit permet d’automatiser le ferraillage complexe des escaliers ou des voiles, un gain de temps considérable.
Matériaux et Équipements de Chantier
Les cimentiers comme Saint-Gobain (via Weber) ou LafargeHolcim proposent des bétons bas carbone (empreinte réduite de 30-50%) qui atteignent des résistances fck équivalentes aux bétons traditionnels. Leur mise en œuvre, notamment la cure du béton, peut nécessiter des protocoles adaptés que le conducteur de travaux doit maîtriser.
Sur le chantier, les équipements de Caterpillar (Engins de chantier et terrassement) et JCB (Chargeuses, pelles et tractopelles) sont de plus en plus connectés (IoT) pour optimiser la logistique. Les grues à tour de Potain (Grues à tour) et Liebherr (Grues et engins de terrassement) intègrent des systèmes anti-collision avancés et des abaques de charge dynamiques, améliorant la sécurité et la productivité lors de la rotation des banches. La location de grue mobile est également optimisée grâce à des plateformes digitales.
Calcul de structure béton armé : Tableau Comparatif de Performance : Standard vs. Horizon 2026
Ce tableau met en perspective les approches traditionnelles face aux innovations de 2026 pour le projet d’un duplex R+1.
| Paramètres Techniques | Unité | Performance Standard (BAEL 91 / pré-RE2020) | Performance 2026 (Eurocode / RE2020) | Impact ROI |
:— |
| Type de Béton | – | C25/30 (CEM I) | Béton Bas Carbone C30/37 (CEM III/IV) | Réduction de l’empreinte carbone de >30%. Surcoût initial compensé par la valorisation RE2020 et l’image de marque. |
|---|---|---|---|---|
| Modélisation Structurelle | – | 2D (AutoCAD) + Notes manuelles | BIM Niveau 2 (Revit + Robot) | Réduction des erreurs de 40%. Optimisation du métré et des commandes. ROI < 1 an sur les projets multiples. |
| Ratio d’Acier Moyen | kg/m³ | ~100-120 | ~80-100 (optimisé par EF) | Économie de 10-15% sur le poste acier grâce à une analyse fine des sollicitations et l’usage d’aciers à haute limite d’élasticité. |
| Contrôle Qualité Béton | – | Scléromètre / Écrasement d’éprouvettes | Capteurs IoT intégrés (maturité, T°) + Ultrasons | Suivi en temps réel de la résistance caractéristique, optimisation des cycles de décoffrage. Réduction des délais de 20%. |
| Coordination (Structure/MEP) | – | Superposition de plans 2D | Détection de clashes automatisée sur maquette fédérée | Quasi-élimination des reprises sur chantier dues aux conflits. Économie directe sur le budget et le planning de chantier. |
Calcul de structure béton armé : Normes, Eurocodes & Protocoles de Sécurité
La conformité normative est la garantie de la qualité et de la légalité de la construction. Le calcul de structure béton armé pour un duplex R+1 en France en 2026 est principalement encadré par le corpus des Eurocodes.
Référentiels Techniques et Normatifs
- Eurocode 0 (NF EN 1990) : Définit les bases de calcul, les combinaisons d’actions (1.35G + 1.5Q) et les principes de sécurité.
- Eurocode 1 (NF EN 1991) : Spécifie les actions sur les structures (poids propres, charges d’exploitation, neige, vent).
- Eurocode 2 (NF EN 1992-1-1) : C’est la norme centrale pour le calcul des structures en béton. Elle remplace définitivement le BAEL 91 et couvre le dimensionnement à l’ELU et à l’ELS.
- Eurocode 7 (NF EN 1997-1) : Concerne le calcul géotechnique, essentiel pour le dimensionnement des fondations.
- Eurocode 8 (NF EN 1998-1) : S’applique pour le calcul parasismique. Même en zone de sismicité faible, des dispositions constructives minimales sont requises pour les voiles de contreventement et les nœuds poutre-poteau.
- NF EN 206 : Complète l’Eurocode 2 en spécifiant les exigences pour la formulation, la production et la conformité du béton.
Le CCTP (Cahier des Clauses Techniques Particulières) doit faire explicitement référence à ces normes. Il est le document contractuel qui lie le maître d’œuvre et l’entreprise.
Stratégie de Mitigation des Risques sur Chantier
La meilleure note de calcul est inutile si l’exécution est défaillante. Une stratégie de mitigation des risques est indispensable :
1. Risque d’Erreur de Ferraillage : Mettre en place une Fiche de Contrôle de Ferraillage : Guide Complet validée par le bureau d’études avant chaque bétonnage. Le contrôle doit porter sur les diamètres, les espacements, l’enrobage et les longueurs d’ancrage.
2. Risque de Qualité du Béton : Exiger un bon de livraison de la centrale à béton avec la formulation exacte. Réaliser des essais d’affaissement (cône d’Abrams) à la réception et confectionner des éprouvettes pour des essais à 7 et 28 jours.
3. Risques liés au Levage et au Travail en Hauteur : Le PPSPS (Plan Particulier de Sécurité et de Protection de la Santé) doit être rigoureusement appliqué. Les grues et engins de levage (Potain (Grues à tour), Grove (Grues mobiles tout-terrain)) doivent avoir une VGP (Vérification Générale Périodique) à jour. L’utilisation d’échafaudage doit respecter la recommandation R408.
4. Risque d’Effondrement au Décoffrage : Respecter les délais de décoffrage spécifiés dans le CCTP, qui dépendent de la résistance du béton, de la portée des éléments et de la température. L’utilisation de capteurs de maturité permet d’optimiser ce délai en toute sécurité.
Calcul de structure béton armé : Checklist Opérationnelle du Chef de Chantier
Voici une liste de points de contrôle critiques pour garantir la conformité de l’exécution structurelle sur le site d’un duplex R+1. Un suivi de chantier avec Excel peut aider à tracer ces vérifications.
- Avant Bétonnage (Phase Préparatoire)
- [ ] Vérifier la conformité du rapport d’étude géotechnique avec les plans de fondation.
- [ ] Contrôler l’implantation topographique des axes des poteaux et des voiles.
- [ ] Réceptionner et contrôler les aciers (certificat de conformité, absence de rouille non adhérente).
- [ ] Valider la propreté du fond de fouille avant le coulage du béton de propreté.
- [ ] Remplir et signer la Fiche de Contrôle Coffrage : dimensions, verticalité, étanchéité, stabilité de l’étaiement.
- [ ] Remplir et signer la Fiche de contrôle ferraillage : conformité avec les plans (diamètres, quantités, espacements, enrobage).
- Pendant le Bétonnage
- [ ] Vérifier le bon de livraison du béton (classe de résistance, classe d’exposition).
- [ ] Réaliser un test au cône d’Abrams pour chaque toupie.
- [ ] S’assurer de la bonne mise en œuvre de la vibration du béton pour éviter les nids de cailloux.
- [ ] Gérer les reprises de bétonnage selon les règles de l’art (piquage, nettoyage, barbotine si nécessaire).
- [ ] Confectionner les éprouvettes cylindriques normalisées pour les essais en laboratoire.
- [ ] Remplir la Fiche de Contrôle Bétonnage.
- Après le Bétonnage (Phase de Finition)
- [ ] Mettre en place la cure du béton (pulvérisation d’un produit de cure, bâche humide) immédiatement après le début de la prise pour limiter la fissuration de retrait.
- [ ] Respecter scrupuleusement les délais de décoffrage indiqués par le bureau d’études.
- [ ] Procéder à un décoffrage progressif et sans chocs.
- [ ] Effectuer une inspection visuelle de l’élément décoffré pour détecter d’éventuels défauts (ségrégation, épaufrures).
- [ ] Planifier les essais non destructifs (scléromètre, ultrasons) si des doutes subsistent sur la qualité.
Ce processus rigoureux est la clé pour transformer un excellent calcul de structure béton armé en un ouvrage sûr et durable. Le respect de chaque étape, du bureau d’études au dernier contrôle sur chantier, est fondamental pour la réussite du projet. La maîtrise de ces principes différencie le professionnel de l’amateur et assure la pérennité de l’art de construire. Le calcul de structure béton armé.
❓ FAQ : Calcul de structure béton armé
Comment la gestion des interfaces entre le rapport géotechnique (G2 AVP) et le calcul de structure béton armé est-elle optimisée en 2026 ?
- En 2026, l’optimisation de l’interface G2-structure repose sur une intégration numérique précoce et une analyse probabiliste. Au lieu de simplement extraire une contrainte admissible du rapport G2, l’ingénieur structure intègre le modèle de sol (profil de couches, modules pressiométriques) directement dans son logiciel de calcul via des modules d’interaction sol-structure.
- Des logiciels comme Plaxis (de Bentley Systems (Logiciels d’infrastructure routière)) ou les modules géotechniques de CYPE permettent de modéliser les fondations (semelles, radier) sur des ressorts non-linéaires dont la raideur est directement issue des données de l’essai pressiométrique.
- Cette approche permet d’obtenir une estimation beaucoup plus réaliste des tassements différentiels et de la distribution des moments dans le radier, dépassant la simple hypothèse de Boussinesq.
- De plus, face à l’hétérogénéité du sol, des analyses de sensibilité sont menées en faisant varier les paramètres géotechniques dans une plage plausible, afin d’évaluer l’impact sur la superstructure et de dimensionner les éléments pour l’enveloppe des sollicitations, garantissant ainsi une conception plus robuste.
Pour un duplex en zone côtière (classe d’exposition XS), quelles sont les dispositions constructives et de calcul cruciales au-delà du simple respect de l’enrobage ?
- La durabilité en milieu marin (classe XS) exige une approche multi-barrières qui va bien au-delà de l’enrobage minimal prescrit par l’Eurocode 2. Premièrement, la formulation du béton est primordiale.
- En 2026, on privilégie des bétons à base de ciments CEM III/B (à haute teneur en laitier de haut-fourneau) ou CEM V, qui présentent une meilleure résistance à la pénétration des ions chlorures grâce à une microstructure plus dense.
- L’ajout d’adjuvants comme des hydrofuges de masse et des inhibiteurs de corrosion est systématique.
- Deuxièmement, le calcul de la fissuration à l’ELS devient l’un des critères de dimensionnement les plus importants.
- L’objectif est de limiter l’ouverture des fissures (w_k) à moins de 0.2 mm, voire 0.1 mm pour les éléments les plus exposés, afin de retarder l’initiation de la corrosion des armatures.
- Cela conduit souvent à un surdimensionnement des sections d’acier par rapport au seul calcul à l’ELU.
- Enfin, la mise en œuvre est critique : une cure du béton prolongée et efficace est impérative pour atteindre la compacité visée, et les reprises de bétonnage sont traitées avec des produits spécifiques pour garantir l’étanchéité.
Quel est l’impact réel du choix entre un plancher à corps creux et une dalle pleine sur le comportement sismique et le contreventement d’un duplex R+1 ?
- Le choix du plancher a un impact direct sur la rigidité du diaphragme horizontal et donc sur la distribution des efforts sismiques vers les éléments de contreventement. Une dalle pleine, coulée en place, constitue un diaphragme quasi-infiniment rigide dans son plan.
- Lors d’un séisme, elle distribue les forces d’inertie aux voiles de contreventement et aux portiques proportionnellement à leur raideur respective.
- Cette distribution est claire et facile à modéliser dans un logiciel de calcul.
- À l’inverse, un plancher corps creux (poutrelles et hourdis) présente une rigidité dans le plan significativement plus faible.
- Il ne peut être considéré comme un diaphragme parfaitement rigide.
- La transmission des efforts sismiques est moins homogène et peut induire des concentrations de contraintes non prévues dans les poutres de rive et les chaînages.
- L’Eurocode 8 impose des vérifications spécifiques pour ces planchers, notamment au niveau de la couture entre le plancher et les éléments verticaux.
- Pour un duplex en zone sismique modérée à forte, une dalle pleine est souvent préférée pour sa robustesse et la clarté de son comportement dynamique, malgré un poids propre plus élevé qui augmente la masse sismique globale.
Au-delà de la conformité géométrique, quels sont les 3 points de contrôle les plus subtils mais critiques lors d’une inspection de ferraillage pour éviter des pathologies futures ?
- Trois points critiques souvent négligés sont la propreté des aciers, le positionnement des aciers de chapeau et la gestion des attentes. 1.
- Propreté des Aciers : Une fine couche de rouille adhérente est acceptable, mais toute boue, huile de décoffrage ou rouille en paillettes doit être impérativement éliminée.
- Ces contaminants créent une interface de faible adhérence entre l’acier et le béton, réduisant drastiquement la capacité de l’élément à travailler en flexion composée et pouvant annuler l’efficacité des longueurs d’ancrage calculées.
- Une barre souillée est une barre qui n’est pas structurellement active sur toute sa longueur.
- Positionnement des Aciers de Chapeau : Dans les poutres continues et les dalles, les aciers supérieurs au droit des appuis reprennent le moment fléchissant négatif.
- Un mauvais positionnement (trop bas dans la section) ou un arrêt prématuré de ces barres est une cause fréquente de fissuration majeure en partie supérieure des dalles.
- Il faut vérifier que leur longueur et leur positionnement respectent scrupuleusement les épures d’arrêt des barres issues de la note de calcul.
- Gestion des Attentes : Les aciers en attente pour les poteaux ou voiles de l’étage supérieur doivent être protégés contre la corrosion et les chocs.
- Surtout, leur positionnement doit être parfait.
- Un décalage de quelques centimètres peut induire une excentricité non prévue dans le calcul de structure béton armé, générant des moments parasites importants et réduisant la capacité portante du poteau.
Comment le BIM de niveau 2 et l’interopérabilité (IFC 4.3) révolutionnent-ils concrètement le processus de calcul et de production des plans de ferraillage pour un projet comme un duplex R+1 ?
- Le BIM Niveau 2 et l’IFC 4.3 transforment le processus en un flux de travail intégré et non-linéaire, éliminant les ressaisies et les erreurs d’interprétation. Concrètement, l’architecte modélise le projet sur ArchiCAD ou Revit.
- L’ingénieur structure importe ce modèle architectural via un fichier IFC comme base pour son propre modèle analytique dans Tekla Structures ou Robot Structural Analysis.
- Après le calcul de structure béton armé, les armatures sont modélisées en 3D directement dans l’environnement BIM.
- Cette modélisation 3D du ferraillage n’est pas juste une visualisation ; c’est un objet intelligent contenant toutes les informations (diamètre, nuance, longueur, poids).
- Les avantages sont multiples : les plans de ferraillage sont des vues extraites directement du modèle 3D, garantissant une cohérence parfaite entre les coupes, les élévations et les nomenclatures.
- Les métrés d’acier sont générés automatiquement avec une précision inégalée.
- Plus important encore, le modèle de ferraillage 3D peut être superposé au modèle MEP (plomberie, CVC), permettant de détecter en amont des clashes entre une barre d’acier et une canalisation, un problème coûteux à résoudre sur chantier.
