LibreCAD : Introduction & 2026 Strategic Landscape

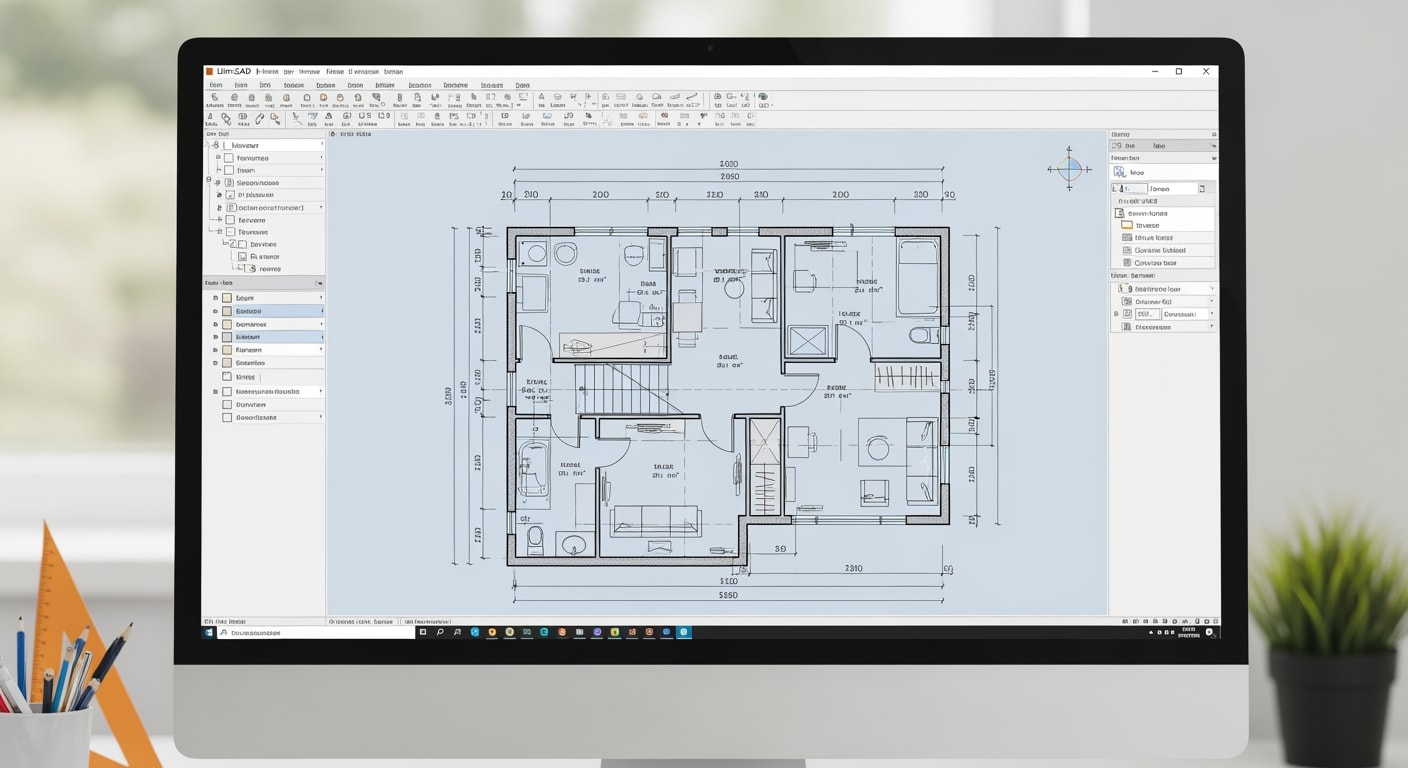

LibreCAD s’impose en 2026 comme un outil de Dessin Assisté par Ordinateur (DAO) 2D incontournable pour les ingénieurs et techniciens soucieux d’efficience et de maîtrise des coûts. Dans un contexte BTP marqué par la digitalisation accélérée et des impératifs économiques stricts, sa nature gratuite et open-source représente un avantage stratégique majeur. Il démocratise l’accès à un outil de production de plans techniques fiable, sans la barrière financière des licences logicielles propriétaires.

Le paysage de l’ingénierie en 2026 est dominé par deux tendances de fond : la décarbonation et l’intégration des jumeaux numériques (Digital Twins). La réglementation environnementale, avec les évolutions de la RE2020 vers ses jalons 2025 et 2026, impose une optimisation drastique des matériaux et des processus. Si les plateformes BIM comme Apprenez Revit : Formation complète en architecture 3D sont essentielles pour la maquette numérique globale, LibreCAD trouve sa place dans les phases amont, les études de faisabilité, la production de détails d’exécution et pour les projets de taille intermédiaire où un déploiement BIM complet ne serait pas rentable.

L’interopérabilité via le format DXF, son cœur fonctionnel, lui permet de s’insérer dans des chaînes de production numérique complexes. Un plan de principe ou un détail de ferraillage dessiné sur LibreCAD peut être importé dans un logiciel de calcul de structure pour validation ou intégré comme référence 2D dans une maquette BIM. Sa légèreté et sa robustesse en font un outil de choix pour les bureaux d’études et les PME du BTP qui cherchent à rationaliser leurs investissements logiciels tout en maintenant un haut niveau de qualité documentaire. C’est un maillon essentiel de la boîte à outils numérique de l’Ingénieur en Structure.

LibreCAD : Deep Technical Dive & Engineering Principles

L’utilisation de LibreCAD en ingénierie structurelle transcende le simple dessin. Chaque ligne, chaque cotation est la représentation graphique d’hypothèses physiques et de contraintes mécaniques. C’est le langage normalisé qui connecte la conception intellectuelle à la réalisation matérielle sur chantier.

Physics & Structural Mechanics in LibreCAD

Un plan de coffrage réalisé sur LibreCAD est la première étape du Calcul de Structures : Formation pour Ingénieurs (2026). Il matérialise la géométrie sur laquelle s’appuiera la descente de charges. Une poutre de 8 mètres de portée dessinée n’est pas qu’un rectangle ; elle représente un modèle mécanique qui sera soumis à des charges permanentes (G) et d’exploitation (Q). Le poids propre du béton (environ 25 kN/m³ ou 2500 kg/m³) est calculé à partir des sections cotées dans le plan. La précision du dessin est donc directement corrélée à la justesse des charges appliquées.

Les principes de la Résistance des Matériaux (RDM) sont omniprésents. Le positionnement d’un poteau sous une poutre définit un appui simple ou un encastrement, modifiant radicalement le diagramme des moments fléchissants. Par exemple, pour une poutre sur deux appuis simples avec une charge uniformément répartie ‘q’, le moment maximal à mi-portée est M_max = qL²/8. La valeur ‘L’ (la portée) est une dimension critique lue directement sur le plan LibreCAD. Une erreur de cotation de 10% sur ‘L’ entraîne une erreur de 21% sur le moment fléchissant, et donc sur le calcul du ferraillage nécessaire.

Le logiciel permet de dessiner des détails d’armatures qui répondent aux exigences de ductilité et de résistance. Le dessin des aciers (longitudinaux, transversaux) doit respecter les enrobages minimaux (norme Eurocode 2), les rayons de courbure et les longueurs d’ancrage. Ces paramètres graphiques garantissent que l’acier atteindra sa limite d’élasticité (par ex. 500 MPa pour un acier B500B) avant la rupture fragile du béton. Le plan devient un document contractuel qui valide le respect du comportement élasto-plastique de la structure.

Operational Workflow for Engineering Teams

L’intégration de LibreCAD dans les flux de travail des professionnels du BTP est optimisée par sa simplicité et sa rigueur. La méthodologie diffère légèrement entre le bureau d’études et le chantier.

Workflow pour les Bureaux d’Études (BE)

1. Initialisation du Projet : Réception des fonds de plan architecte (souvent en DWG ou PDF). Importation dans LibreCAD comme calque de référence externe (Xref) ou tracé par-dessus.

2. Structuration des Calques : Création d’une arborescence de calques normalisée. Exemples : `STR-POTEAUX`, `STR-POUTRES`, `STR-DALLAGE`, `COT-NIVEAUX`, `COT-AXES`, `REF-ARCHI`. Cette discipline est cruciale pour la lisibilité et l’exploitation future du fichier.

3. Modélisation Géométrique : Dessin de la structure (axes, poteaux, poutres, voiles, dalles) en utilisant les outils de précision (accrochage aux objets, coordonnées relatives). Chaque élément est dessiné à l’échelle 1:1 dans l’espace objet.

4. Cotation et Annotation : Ajout des cotations (linéaires, alignées, radiales) et des textes techniques (désignation des éléments, niveaux NGF, résistances des matériaux comme C30/37). Le style de cotation doit être standardisé pour tout le projet.

5. Création des Mises en Page (Layouts) : Dans l’espace papier, création des différentes vues (plan de coffrage, coupes, élévations) à des échelles normalisées (1:50, 1:100). Intégration d’un cartouche standardisé contenant les informations du projet, l’indice de révision et les visas.

6. Export et Diffusion : Exportation des plans au format PDF pour la diffusion et au format DXF pour l’interopérabilité avec d’autres logiciels (ex: Télécharger Tekla Structures 2026 : Guide d’Installation et Nouveautés). La gestion des indices de plan est fondamentale pour le Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026).

Workflow pour les Ingénieurs Travaux

1. Réception et Vérification : Réception des plans d’exécution (format PDF) émis par le BE. La première étape est de vérifier l’indice du plan par rapport au dernier bordereau de diffusion.

2. Préparation de l’Exécution : Utilisation d’un visualiseur LibreCAD (ou compatible DXF/DWG) sur tablette de chantier pour des mesures rapides ou des clarifications. L’outil « Mesurer » permet de contre-vérifier des diagonales ou des distances non cotées.

3. Implantation : Les plans d’axes et de fondations issus de LibreCAD sont la base du travail du géomètre-topographe pour l’Implantation Topographique : Le Guide Ultime Chantier 2026. L’ingénieur travaux supervise cette implantation et s’assure de sa conformité avec les plans.

4. Contrôle Qualité : Utilisation des plans comme support pour les fiches de contrôle. Par exemple, une Fiche de Contrôle Coffrage se base sur les dimensions et niveaux indiqués sur le plan de coffrage. Toute non-conformité doit être signalée via un Rapport Journalier de Chantier.

5. Communication et Synthèse : Annotation directe sur des impressions de plan ou des captures d’écran pour communiquer des points spécifiques lors des réunions de chantier. Les plans 2D clairs de LibreCAD sont souvent plus efficaces pour la communication sur le terrain que des vues 3D complexes.

LibreCAD : Innovations & Brand Benchmarking

En 2026, bien que LibreCAD soit un outil 2D, son positionnement doit être évalué face aux géants de la CAO et du BIM qui définissent les standards de l’industrie. La comparaison ne se fait pas sur une base de fonctionnalité directe, mais sur le rôle stratégique au sein de l’écosystème projet.

1. Autodesk AutoCAD

Le leader historique et la référence absolue en DAO 2D/3D. La version complète d’AutoCAD : Le logiciel de CAO par excellence et sa version allégée (LT) dominent le marché.

• Analyse 2026 : Autodesk pousse son écosystème vers le cloud avec Autodesk Construction Cloud (ACC) et l’intégration de l’IA pour l’automatisation des tâches. Leur roadmap vise une collaboration totale et une analyse de données projet.
• Comparaison avec LibreCAD : AutoCAD offre une compatibilité DWG native parfaite, des fonctionnalités 3D avancées et un écosystème de plugins (LISP, .NET) inégalé. Cependant, son modèle par abonnement représente un coût opérationnel (OPEX) significatif. LibreCAD se positionne comme l’alternative sans coût, idéale pour des tâches de dessin 2D pures, la consultation de plans et pour équiper un grand nombre d’utilisateurs sans impacter le budget.

2. Autodesk Revit

Le standard de facto pour le BIM (Building Information Modeling). Revit Architecture BIM : La Solution BIM Incontournable pour les Architectes (2026) n’est pas un concurrent direct, mais un partenaire de workflow.

• Analyse 2026 : La roadmap de Revit se concentre sur l’ingénierie des données (Data-centric BIM), l’analyse structurelle intégrée et la collaboration multi-plateformes. L’accent est mis sur le ‘I’ de BIM (Information) pour alimenter les jumeaux numériques et l’analyse du cycle de vie (ACV).
• Comparaison avec LibreCAD : Revit modélise des objets paramétriques (murs, poutres) avec des données associées, tandis que LibreCAD dessine des entités géométriques (lignes, arcs). Le ROI de Revit est immense sur les projets complexes pour la détection de clashes et la gestion des quantités. LibreCAD conserve son avantage pour la production rapide de détails 2D standards qui n’ont pas besoin d’être intégrés paramétriquement dans la maquette BIM, offrant une agilité et une simplicité imbattables pour cette tâche spécifique.

3. Dassault Systèmes DraftSight

DraftSight est une solution de CAO 2D professionnelle développée par Dassault Systèmes, souvent présentée comme la principale alternative à AutoCAD.

• Analyse 2026 : DraftSight s’intègre de plus en plus à la plateforme 3DEXPERIENCE de Dassault, visant à connecter la conception 2D aux processus de PLM (Product Lifecycle Management) et de simulation. Leur stratégie est de fournir une transition fluide de la 2D vers un environnement 3D et collaboratif complet.
• Comparaison avec LibreCAD : DraftSight offre une interface et une expérience utilisateur très similaires à AutoCAD, une excellente compatibilité DWG et des API robustes. Il existe une version gratuite, mais elle est de plus en plus limitée pour pousser vers les versions payantes. LibreCAD, étant entièrement open-source, garantit une gratuité et une transparence totales, sans aucune stratégie commerciale cachée. Sa communauté active assure une maintenance continue, indépendante des objectifs financiers d’une grande entreprise.

LibreCAD : The « 4Génie Civil » Master Comparison Table

Analyse comparative des solutions de DAO 2D dans le contexte de l’ingénierie civile en 2026.

LibreCAD : Norms, Eurocodes & Safety Protocols

Un logiciel de DAO, y compris LibreCAD, n’est qu’un outil. La conformité normative d’un plan ne dépend pas du logiciel, mais de la compétence et de la rigueur de l’ingénieur qui l’utilise. Les plans produits doivent être une transcription fidèle des exigences des normes de conception et de sécurité.

Références Normatives et Eurocodes

Tout plan de structure produit avec LibreCAD doit implicitement ou explicitement respecter les Eurocodes. Le cartouche du plan doit mentionner les normes de calcul utilisées.

• Eurocode 0 (NF EN 1990) : Bases de calcul des structures. Le plan doit refléter les combinaisons d’actions (ELU/ELS) considérées, par exemple en spécifiant les classes d’exposition qui dictent les enrobages.
• Eurocode 2 (NF EN 1992-1-1) : Calcul des structures en béton. Les plans de ferraillage dessinés doivent respecter les diamètres minimaux de cintrage, les espacements d’armatures, et les longueurs d’ancrage calculées selon cette norme. La désignation des matériaux (ex: béton C25/30, acier B500B) est une information normative essentielle.
• Eurocode 3 (NF EN 1993-1-1) : Calcul des structures en acier. Les plans d’assemblage doivent détailler précisément les types de boulons (classe, diamètre), les cordons de soudure (épaisseur, longueur) et les profils métalliques (ex: IPE 300, HEB 240) conformément à la note de calcul.
• Normes de dessin technique (NF EN ISO) : L’utilisation de types de lignes (continu fort pour vues vues, interrompu pour arêtes cachées), la disposition des vues (méthode européenne) et la symbolique (hachures pour matériaux) doivent être conformes aux standards pour garantir une lecture univoque par tous les intervenants.

Stratégie de Mitigation des Risques

L’utilisation de plans 2D dans le flux de travail de construction comporte des risques inhérents (erreurs de lecture, versions obsolètes). Une stratégie de mitigation robuste est impérative.

1. Phase Conception (Bureau d’Études) :

• Standardisation : Mettre en place une bibliothèque de blocs et un fichier de template (.dxf) pour LibreCAD. Ce template doit contenir les calques pré-définis, les styles de cotation et de texte, et le cartouche de l’entreprise. Cela garantit l’homogénéité de la production.
• Revue par les Pairs (Peer Review) : Tout plan, avant émission, doit être vérifié par un autre ingénieur ou projeteur. Cette vérification croisée porte sur les dimensions critiques, la cohérence avec la note de calcul et le respect des standards graphiques.
• Gestion des Indices : Mettre en place un système de gestion documentaire rigoureux. Chaque modification, même mineure, doit entraîner un nouvel indice de plan (A, B, C…). La diffusion est tracée via un bordereau d’envoi, un document clé pour le Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026).

2. Phase Exécution (Chantier) :

• Point Zéro Diffusion : À la réception d’un nouveau jeu de plans, tous les anciens plans sur le chantier doivent être physiquement retirés et marqués « ANNULÉ ». Seuls les plans à l’indice le plus récent doivent être accessibles.
• Contrôle à la Réception : L’ingénieur travaux ou le chef de chantier doit systématiquement contrôler les dimensions principales sur le terrain après implantation et avant bétonnage. L’utilisation d’une Fiche de contrôle ferraillage : Modèle Prêt à Télécharger (2026) est une procédure standard.
• Protocole de Question/Réponse (Q/R) : En cas de doute ou de divergence constatée sur un plan, le travail doit être suspendu sur la zone concernée. Une question formelle doit être envoyée au bureau d’études. La réponse doit être écrite et tracée, et peut conduire à l’émission d’un nouveau plan.

LibreCAD : Site Manager’s Operational Checklist

Liste de vérification pour l’utilisation des plans LibreCAD (ou tout plan 2D) sur chantier. À contrôler avant chaque phase critique.

• Vérification Documentaire :
• Le plan est-il au dernier indice de révision connu ? (Comparer avec le bordereau de diffusion).
• Le format papier est-il à la bonne échelle ? (Vérifier avec une règle sur une cote connue).
• Le cartouche est-il complet et signé (visa d’exécution) ?
• Contrôle d’Implantation et de Géométrie :
• Les axes de la structure (file) sont-ils correctement implantés par le géomètre ?
• Les dimensions des fondations (longueur, largeur, profondeur) sont-elles conformes au plan ?
• Les positions et sections des éléments porteurs verticaux (poteaux, voiles) sont-elles exactes ?
• Les diagonales des réservations ou des trémies sont-elles égales (vérification de l’équerrage) ?
• Contrôle Altimétrique :
• Le niveau du fond de fouille est-il conforme à la cote du plan ?
• Le niveau de l’arase supérieure du dallage ou du plancher est-il correct ? (Référence NGF).
• Les pentes des dalles ou des réseaux sont-elles respectées ?
• Contrôle des Interfaces :
• Les réservations pour les corps d’état techniques (CVC, Plomberie, Électricité) sont-elles positionnées et dimensionnées correctement ?
• La position des inserts, platines ou attentes pour les éléments futurs (charpente, façade) est-elle conforme ?
• Contrôle des Matériaux et Armatures :
• La classe de résistance du béton commandé correspond-elle à celle spécifiée sur le plan ?
• Le plan de ferraillage est-il cohérent avec le plan de coffrage (nombre de barres, diamètres, espacements) ?
• Les enrobages des armatures sont-ils respectés avant le bétonnage ?
Merci d’avoir consulté ce guide sur LibreCAD.


❓ FAQ Technique : LibreCAD pour l’Ingénierie

Comment gérer le géoréférencement (ex: Lambert 93) dans LibreCAD pour un projet VRD ?

• Limitation native : LibreCAD ne gère pas directement les systèmes de coordonnées géographiques (SIG).
• Méthode recommandée : Utilisez un SIG (comme QGIS) pour caler le projet, puis exportez en DXF en utilisant un point de référence local (0,0) clairement identifié.
• Documentation : La translation et la rotation par rapport au système global doivent impérativement être documentées dans un rapport séparé pour les équipes de topographie.

Le format DXF R12 de LibreCAD peut-il causer une perte de précision pour des courbes complexes ?

• Risque de facettisation : Oui, le format DXF R12 approxime les splines et ellipses par des polylignes, ce qui introduit une erreur géométrique.
• Solution de précision : Pour des pièces de haute précision (ex: moules de préfabrication), il est impératif d’exporter dans un format plus récent (DXF 2000+) ou d’utiliser un logiciel de FAO capable de réinterpréter la géométrie pour éviter des écarts inacceptables sur le chantier.

Comment implémenter un type de ligne personnalisé pour un réseau spécifique (ex: HTA) ?

• Fichiers .lcf : Les types de lignes dans LibreCAD sont définis dans des fichiers de configuration spécifiques `.lcf`.
• Personnalisation : Éditez ce fichier texte manuellement pour créer un nouveau motif (séquence de tirets, points et espaces).
• Standardisation : Ce fichier doit être chargé dans les préférences de l’application et partagé avec toute l’équipe projet pour assurer une charte graphique uniforme.

Quelle est la principale limite de LibreCAD pour les schémas d’analyse dynamique (ex: contreventement) ?

• Absence de métadonnées : LibreCAD est un outil de dessin purement géométrique.
• Calcul de structure : Il ne peut pas stocker les propriétés de matériaux (module de Young, densité) ou les conditions aux limites (appuis, rotules) indispensables pour un calcul par éléments finis (EF).
• Rôle : Le dessin ne sert ici que de support visuel ou de fond de plan pour les logiciels de calcul.

Est-il possible d’automatiser des métrés depuis un plan LibreCAD via scripting ?

• Scripting expérimental : L’interface de script (ECMAScript/QtScript) est fonctionnelle.
• Automatisation : On peut développer des scripts pour itérer sur les entités d’un calque, calculer la longueur des polylignes (canalisations) ou la surface des hachures (revêtements).
• Compétences requises : Cela demande des bases en programmation et reste moins intuitif que les outils de métré intégrés dans les solutions BIM avancées.
