Introduction & Vue d’Ensemble Stratégique (Horizon 2026)

À l’horizon 2026, le secteur du génie civil et des infrastructures linéaires est au cœur d’une transformation numérique sans précédent. La conception routière n’est plus une simple succession de dessins 2D, mais un processus intégré, dynamique et intelligent. Le le logiciel de conception de routes moderne est devenu le pivot central de cette évolution, agissant comme le système nerveux de tout projet de voirie, de réseaux divers (VRD) et d’aménagements autoroutiers.

L’ère du BIM (Building Information Modeling) de niveau 3 et des jumeaux numériques est désormais une réalité opérationnelle. Ces plateformes ne se contentent plus de modéliser la géométrie ; elles simulent le comportement, anticipent les contraintes et optimisent le cycle de vie complet de l’infrastructure. L’intégration de l’intelligence artificielle (IA) et du design génératif permet d’explorer des milliers de variantes de tracés en quelques minutes, en optimisant des paramètres complexes tels que l’impact environnemental, les coûts de terrassement et la sécurité des usagers.

Dans ce contexte, maîtriser un le logiciel de conception de routes avancé n’est plus une option, mais une nécessité stratégique pour tout ingénieur génie civil, bureau d’études ou entreprise de construction. Cet outil garantit non seulement la conformité normative et la précision technique, mais il devient également un levier de compétitivité majeur, permettant de livrer des projets plus durables, plus économiques et plus rapidement.

Analyse Technique Approfondie des Modules Fondamentaux

Un logiciel de conception de routes moderne est une suite intégrée de modules spécialisés qui interagissent pour créer un modèle numérique unifié et cohérent. Chaque module adresse une phase critique du processus de conception, depuis l’analyse du terrain jusqu’à la production des documents d’exécution. La puissance de ces outils réside dans leur capacité à maintenir des liens dynamiques entre tous les éléments du projet.

Module 1: Topographie et Modélisation Numérique du Terrain (MNT)

La base de toute conception d’infrastructure est une représentation fidèle du terrain existant. Les logiciels actuels excellent dans la gestion de données topographiques hétérogènes. Ils importent et traitent des nuages de points massifs issus de relevés LiDAR (aériens ou terrestres) ou de la photogrammétrie par drone, avec une densité de plusieurs centaines de points par mètre carré.

Le moteur de triangulation (généralement basé sur l’algorithme de Delaunay) génère un Modèle Numérique de Terrain (MNT) précis. Ce MNT n’est pas statique ; il sert de base à des analyses géotechniques et hydrauliques avancées. Les ingénieurs peuvent visualiser instantanément les courbes de niveau, générer des cartes de pentes pour identifier les zones à risque de glissement, et délimiter automatiquement les bassins versants pour anticiper la gestion des eaux pluviales. Cette phase est cruciale pour une Implantation Topographique : Le Guide Ultime Chantier 2026 réussie.

Module 2: Conception Géométrique de l’Axe (Tracé en Plan et Profil en Long)

Ce module est le cœur de la conception routière. L’ingénieur définit l’axe du projet en plan, en assemblant des éléments géométriques : alignements droits, arcs de cercle et spirales de raccordement (clothoïdes). Le logiciel gère de manière paramétrique les contraintes réglementaires (rayons minimaux, longueurs de clothoïde) issues de normes comme l’ICTAAL.

Simultanément, le profil en long est développé. Le logiciel projette le MNT le long de l’axe pour afficher la ligne de terrain naturel. L’ingénieur dessine alors la « ligne rouge » (l’axe du projet fini), en optimisant les pentes, les rampes et les raccordements verticaux (paraboles). L’objectif est d’atteindre un équilibre optimal des mouvements de terres, minimisant ainsi les coûts de transport et l’impact environnemental. La gestion dynamique du dévers est automatisée, générant un diagramme précis qui assure la sécurité et le confort des usagers dans les courbes.

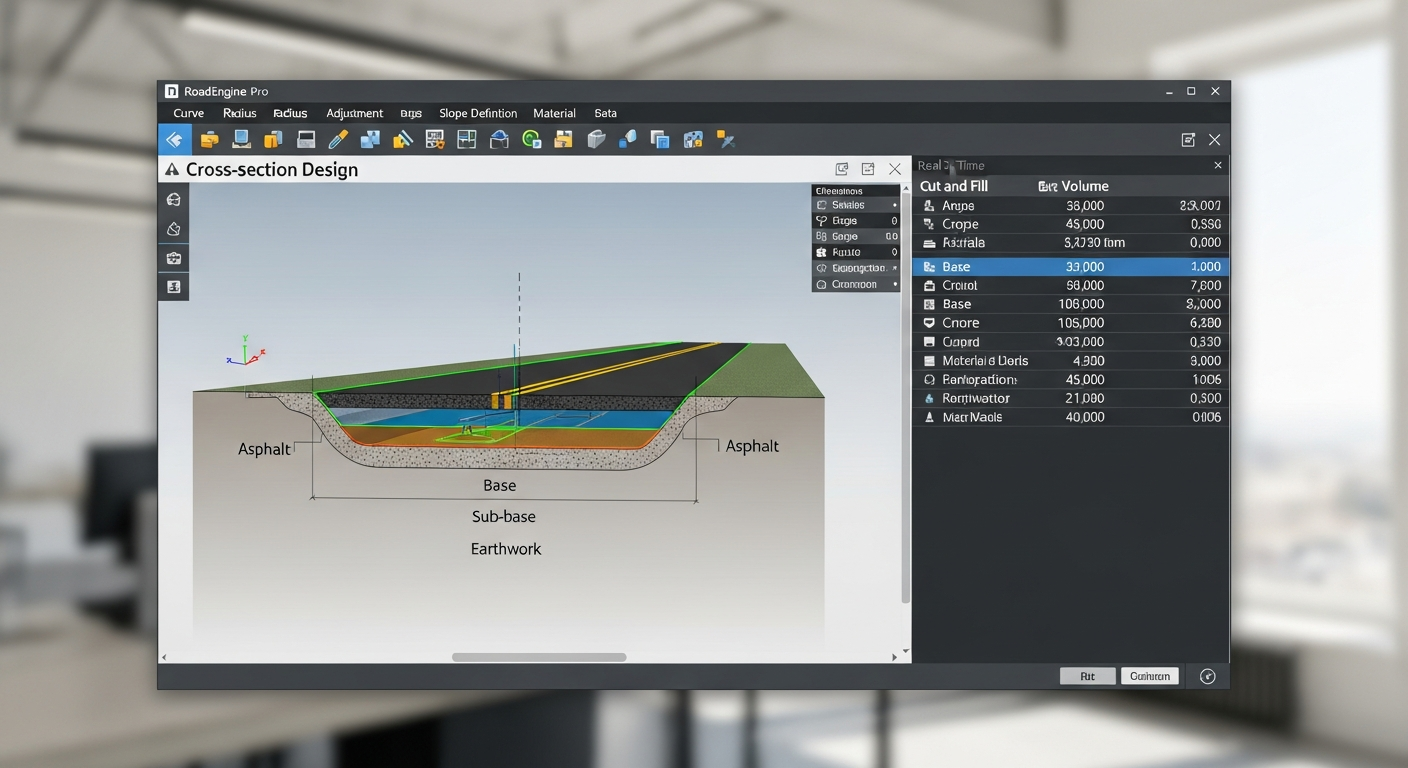

Module 3: Conception des Profils en Travers Types

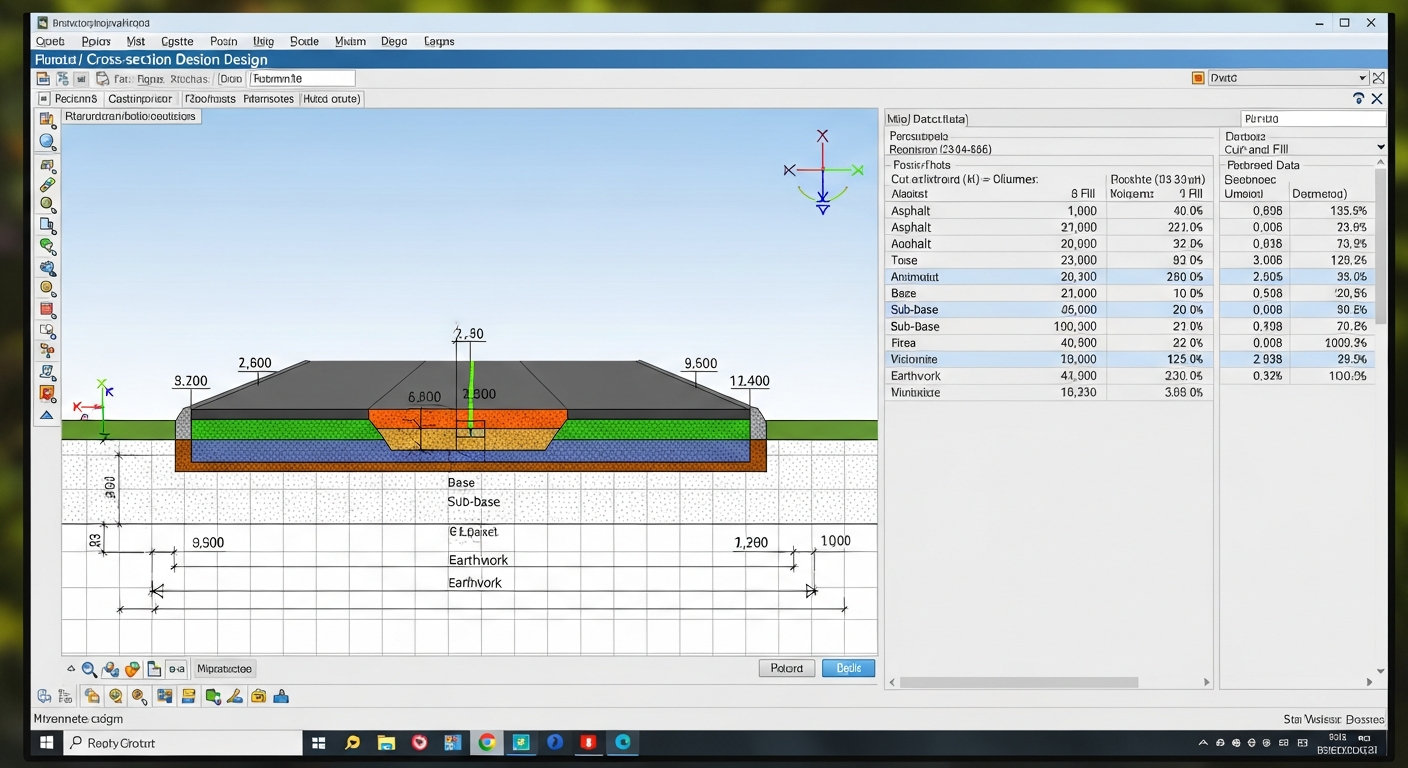

Le profil en travers type est une coupe transversale de la route qui définit sa structure. Les logiciels modernes permettent de créer des bibliothèques de profils paramétriques. L’ingénieur définit chaque composant : couches de chaussée (roulement, base, fondation) avec leurs matériaux et épaisseurs, accotements, bermes, fossés (triangulaires, trapézoïdaux), et talus de déblai/remblai avec des pentes variables selon la hauteur et la nature géotechnique du sol.

Ces profils types sont ensuite appliqués dynamiquement le long de l’axe. Le logiciel calcule automatiquement la géométrie 3D du projet en tenant compte des variations de dévers, des élargissements en courbe et des transitions. Toute modification du profil type ou de l’axe est répercutée instantanément sur l’ensemble du modèle 3D, garantissant une cohérence parfaite et éliminant les erreurs de reconception manuelles.

Module 4: Gestion des VRD et Détection de Clashes

Un projet routier implique une multitude de réseaux souterrains. Le module VRD permet de modéliser en 3D les réseaux d’assainissement (eaux usées, eaux pluviales), d’adduction d’eau potable (AEP), les fourreaux pour l’électricité, l’éclairage public et les télécommunications. Chaque réseau est défini par sa géométrie, ses matériaux et ses contraintes de pose (pente minimale, profondeur de couverture).

La véritable puissance de ce module réside dans la détection de clashes (interférences). Le logiciel analyse le modèle 3D global et signale automatiquement les conflits : un câble électrique traversant une conduite d’eau, un réseau trop proche de la structure de chaussée, etc. Cette fonctionnalité, au cœur de la démarche BIM, permet de résoudre les problèmes en phase de conception, évitant des coûts et des retards considérables sur le chantier. Pour approfondir, une Formation VRD : Devenez expert en voirie et réseaux est un atout majeur.

Module 5: Calculs de Terrassement et Mouvements de Terres

L’optimisation des terrassements est un enjeu économique et écologique majeur. Le logiciel calcule avec une grande précision les volumes de déblais et de remblais en comparant le MNT initial au modèle 3D final du projet. Plusieurs méthodes de calcul sont disponibles, de la méthode des profils à des algorithmes plus précis basés sur des solides composites (TIN to TIN).

Au-delà du simple calcul de cubatures, les solutions avancées génèrent une épure de Lalan (ou diagramme de Bruckner). Ce graphique représente les volumes cumulés de déblais et remblais le long du projet, permettant à l’ingénieur de visualiser les mouvements de terres. L’objectif est de minimiser les distances de transport, d’équilibrer les volumes sur site et de planifier précisément les zones d’emprunt ou de dépôt, optimisant ainsi la logistique et réduisant l’empreinte carbone du chantier.

Spécifications d’Ingénierie & Innovations Technologiques

Le marché du le logiciel de conception de routes est dominé par quelques acteurs majeurs, chacun proposant des innovations technologiques qui redéfinissent les flux de travail de l’ingénieur. L’avenir de la conception d’infrastructures se dessine à travers ces avancées.

Autodesk Civil 3D et l’Écosystème Connecté

Civil 3D, édité par Autodesk (Logiciels AutoCAD et Revit BIM), est une référence incontournable. Son principal atout est son intégration profonde avec l’écosystème Autodesk. L’interopérabilité avec Revit pour les ouvrages d’art (ponts, murs de soutènement) et InfraWorks pour la conception conceptuelle et la visualisation photoréaliste est native. Cette synergie crée un flux de travail BIM complet, du concept à la construction.

L’innovation majeure est l’intégration de Dynamo for Civil 3D. Cet outil de programmation visuelle permet d’automatiser des tâches complexes et de développer des logiques de conception générative. Un ingénieur peut, par exemple, créer un script Dynamo qui génère et évalue des centaines de positions pour un bassin de rétention en fonction de contraintes topographiques et hydrauliques, une tâche qui prendrait des jours manuellement. Pour aller plus loin, une Dynamo pour Revit script : Le Guide Stratégique (2026) est une compétence clé.

Bentley Systems et la Conception Orientée Modèle

OpenRoads Designer de Bentley Systems (Logiciels d’infrastructure routière) se distingue par son approche de modélisation paramétrique et basée sur les contraintes. Chaque élément géométrique est défini par des règles et des relations, ce qui permet des modifications intelligentes et robustes. Si le rayon d’une courbe est modifié, le dévers, les élargissements et les talus se mettent à jour automatiquement en respectant les normes prédéfinies.

Bentley innove également avec ConceptStation, un outil permettant une conception préliminaire extrêmement rapide, et son intégration poussée avec PLAXIS pour l’analyse géotechnique 2D et 3D. Cette connexion permet de simuler la stabilité des talus ou le tassement des remblais directement à partir du modèle de conception, créant un véritable pont entre l’ingénierie routière et la géotechnique.

L’Intelligence Artificielle et le Design Génératif

L’IA transforme la phase d’optimisation de tracé. Des outils comme Trimble Quantm utilisent des algorithmes génétiques pour explorer un vaste espace de solutions. L’ingénieur définit la zone d’étude, les points de passage obligés, les contraintes (pentes max, rayons min) et les coûts (coût du m³ de déblai, coût d’acquisition foncière, coût de construction d’un pont).

L’IA génère alors des milliers de tracés viables, chacun avec une estimation de coût et d’impact. Le résultat est présenté sous forme de corridors optimaux, permettant à l’ingénieur de faire un choix éclairé basé sur des données quantitatives. Cette approche réduit drastiquement le temps des études préliminaires et garantit une exploration exhaustive des possibilités.

Tableau Comparatif Technique des Logiciels de Conception Routière (2026)

Sécurité, Normes & Conformité Réglementaire

L’utilisation d’un le logiciel de conception de routes ne dispense pas l’ingénieur de sa responsabilité, mais elle lui fournit des outils puissants pour garantir la conformité. La sécurité et le respect des normes sont intégrés au cœur même du processus de conception numérique.

Intégration des Normes de Conception Géométrique

Les logiciels professionnels intègrent des bibliothèques de normes de conception nationales. En France, cela inclut des référentiels clés comme l’ARP (Aménagement des Routes Principales), l’ICTAAL pour les autoroutes, ou l’ICTAV pour les voies rapides urbaines. Le logiciel applique automatiquement les règles de ces normes : rayons de courbure minimaux, longueurs de raccordement, pentes maximales, et critères de visibilité (distances d’arrêt, de dépassement).

Lorsqu’un ingénieur tente de dessiner un élément qui ne respecte pas la norme sélectionnée, le logiciel émet un avertissement ou empêche l’action. Cette validation en temps réel est un garde-fou essentiel qui prévient les erreurs de conception fondamentales et assure la sécurité intrinsèque de l’infrastructure. Pour une maîtrise complète, une Formation Covadis VRD est souvent recommandée pour son focus sur les normes françaises.

Conformité aux Eurocodes et Analyses Techniques

Au-delà de la géométrie, la conception routière doit respecter les normes de calcul structurel et géotechnique. Les Eurocodes sont la référence en Europe. L’Eurocode 7 (Calcul géotechnique) est particulièrement pertinent pour la vérification de la stabilité des talus de déblai et de remblai. Les logiciels de conception s’interfacent avec des modules spécialisés (comme PLAXIS ou Talren) qui utilisent la géométrie 3D du projet et les caractéristiques des sols (cohésion, angle de frottement) pour calculer le coefficient de sécurité des talus selon les méthodes de Bishop ou Fellenius.

De même, la conception des couches de chaussée est validée par des modules qui appliquent des méthodes de dimensionnement empiriques ou mécanistes, assurant que la structure résistera au trafic et aux conditions climatiques prévus sur sa durée de vie. Le respect de ces normes est validé par des organismes de contrôle comme Bureau Veritas (Inspection technique et VGP).

Le Rôle de la Norme ISO 19650 et du Format IFC

Dans un contexte de projet collaboratif (BIM), la gestion de l’information est primordiale. La norme ISO 19650 définit les principes et les processus pour une gestion efficace de l’information tout au long du cycle de vie d’un actif. Le logiciel de conception routière est l’outil qui permet de produire et de structurer cette information dans un environnement de données commun (CDE).

Le format IFC (Industry Foundation Classes), et plus spécifiquement la version IFC 4.3, est le standard d’échange de données pour les projets d’infrastructure. Il permet une communication fluide et sans perte de données entre les différents logiciels spécialisés (conception routière, calcul de ponts, planification de chantier, etc.), garantissant que tous les intervenants travaillent sur une maquette numérique cohérente et à jour.

Liste de Contrôle Opérationnelle pour le Chef de Projet

L’exploitation des données issues du logiciel de conception routière est essentielle pour un Suivi chantier : L’outil Ultime pour Gérer Vos Projets de Construction efficace. Voici une liste de points de contrôle critiques pour le chef de projet :

• Validation des Données d’Entrée : Confirmer que le levé topographique utilisé pour le MNT est le plus récent et couvre l’intégralité de l’emprise du projet. Vérifier la bonne intégration des données de l’étude géotechnique (sondages, essais).
• Contrôle de l’Implantation : Extraire et vérifier les listings de points d’implantation de l’axe (PK, sommets, centres des cercles). Ces données seront chargées dans les stations totales et GPS des géomètres. Un Procès-verbal d’implantation : Modèle Prêt à Télécharger doit être formellement signé.
• Analyse des Mouvements de Terre : Examiner le rapport de cubatures et l’épure de Lalan. Valider la stratégie de mouvement des terres, les zones de dépôt provisoire et les volumes d’emprunt/dépôt définitifs.
• Revue des Profils d’Exécution : Imprimer et contrôler une sélection de profils en travers à des points singuliers (entrées/sorties de courbe, zones de raccordement). Vérifier les épaisseurs des couches de chaussée, les pentes et la géométrie des fossés.
• Détection de Conflits VRD : Lancer une dernière fois la détection de clashes sur le modèle fédéré. S’assurer que tous les réseaux sont positionnés correctement et que les distances de sécurité sont respectées avant de lancer les travaux de terrassement.
• Export pour Guidage d’Engins : Préparer et valider les fichiers de surface 3D (ex: .TTM, .XML) pour les systèmes de guidage GPS des niveleuses et bulldozers. Une erreur à ce stade peut engendrer des surcoûts importants.
• Validation des Métrés : Utiliser les quantitatifs générés par le logiciel pour passer les commandes de matériaux (graves, enrobés, tuyaux…). Comparer ces métrés avec une Métré bâtiment et travaux publics – cours pdf pour une double vérification.
• Phasage 4D : Si le logiciel est connecté à un outil de planification (MS Project, Primavera), vérifier la simulation 4D du chantier pour identifier les conflits logistiques et optimiser le planning.
