Isolation Thermique Extérieure (ITE) : Guide Complet Technique et Pratique (2026)

Isolation thermique extérieure : Introduction & Paysage Stratégique 2026
L’isolation thermique extérieure (ITE) transcende son rôle initial de simple barrière thermique pour devenir, en 2026, un levier stratégique majeur dans la décarbonation du secteur de la construction. Face à l’évolution des réglementations environnementales, notamment les jalons 2025 et 2028 de la RE2020, l’ITE est au cœur des stratégies de rénovation énergétique et de construction neuve à faible empreinte carbone.
Le marché actuel est tiré par une double exigence : la performance énergétique quantifiable et la réduction de l’indicateur ICconstruction. L’analyse du cycle de vie (ACV) des systèmes d’ITE devient un critère de décision aussi important que la résistance thermique (R). Les ingénieurs et économistes de la construction doivent désormais arbitrer entre des matériaux à haute performance et des solutions biosourcées dont l’impact carbone est optimisé.
Cette complexification des projets impose l’intégration de la maquette numérique (BIM) dès la phase de conception. Le jumeau numérique du bâtiment permet de simuler le comportement hygrothermique de l’enveloppe, d’optimiser le Calcul de Structures : Formation pour Ingénieurs (2026), et d’anticiper la maintenance. La donnée devient reine, transformant la prescription d’une isolation thermique extérieure en un exercice d’ingénierie de haute précision.
L’enjeu n’est plus seulement de traiter les ponts thermiques, mais de concevoir une enveloppe intelligente, durable et résiliente. Cela implique une maîtrise parfaite des interactions entre le système d’ITE, la structure porteuse et les autres lots techniques, un défi au cœur des Techniques de génie civil : innovations et méthodes modernes.

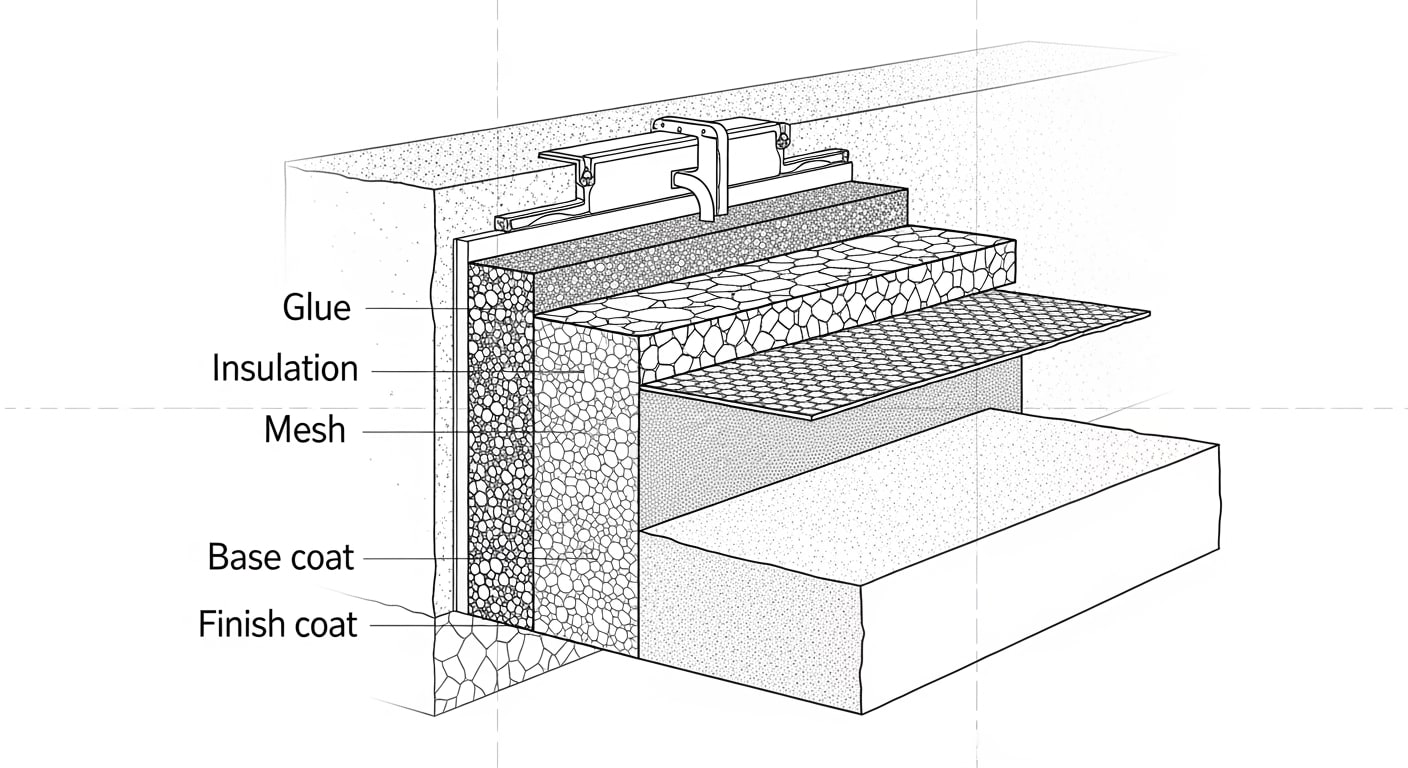

Plongée Technique Approfondie : Principes d’Ingénierie de l’Isolation Thermique Extérieure
L’efficacité d’un système d’ITE ne repose pas uniquement sur la conductivité thermique (λ) de l’isolant. Elle dépend d’une conception mécanique et structurale rigoureuse, garantissant sa pérennité face aux sollicitations. Pour l’ingénieur, l’ITE est un système composite dont chaque composant doit être validé.
Physique du Bâtiment et Mécanique des Structures Appliquées à l’ITE
Un système d’isolation thermique extérieure est soumis à des charges statiques et dynamiques. La charge statique principale est son poids propre (exprimé en kg/m² ou daN/m²), qui génère des contraintes de cisaillement dans les fixations et/ou l’enduit de collage. La densité des matériaux, de l’isolant (15-30 kg/m³ pour un PSE, jusqu’à 160 kg/m³ pour une laine de roche dense) à l’enduit de finition, est un paramètre d’entrée crucial.
Les charges dynamiques, principalement les effets du vent (pression et dépression), sont prépondérantes. Calculées selon l’Eurocode 1 partie 1-4, ces forces peuvent atteindre plusieurs kN/m² en zones exposées. Elles induisent des efforts d’arrachement sur les fixations (chevilles) et de traction/compression dans le système. La Résistance à la Dépression (Rd) du système est une donnée clé fournie par l’Avis Technique ou le DTA.
Le dimensionnement des fixations est un exercice de Résistance Des Matériaux (RDM). Il faut vérifier que la contrainte appliquée reste inférieure à la limite admissible de la cheville et, surtout, à la *résistance caractéristique* à l’arrachement du support. Des essais d’arrachement in-situ sont souvent indispensables pour valider la valeur de calcul, surtout en rénovation sur des maçonneries anciennes dont la résistance peut être hétérogène (inférieure à 5 MPa).
Le comportement en contrainte-déformation de l’ensemble est également critique. Les variations thermiques génèrent des dilatations différentielles entre le support, l’isolant et l’enduit. Une mauvaise gestion de ces mouvements (absence de joints de fractionnement, incompatibilité des matériaux) peut entraîner des fissurations ou un décollement. Le module d’élasticité de chaque couche doit être pris en compte pour assurer la compatibilité mécanique.
Workflow Opérationnel pour Bureaux d’Études et Ingénieurs Travaux
La réussite d’un projet d’isolation thermique extérieure repose sur un workflow collaboratif et rigoureux, documenté via des outils comme un Planning suivi de chantier Excel : 7 Modèles et Guide de Pilotage (2026).
Phase Bureau d’Études (BET) :
1. Diagnostic du Support : Analyse visuelle, sondages destructifs/non-destructifs, vérification de la planéité (règle de 2m) et de la cohésion superficielle. L’interprétation d’un Interprétation d’un Rapport de Sol Géotechnique (Mission G2) : Le Guide Complet peut s’avérer utile par analogie pour comprendre les supports complexes.
2. Calculs Thermiques et Réglementaires : Simulation thermique dynamique (STD) pour valider l’atteinte des objectifs RE2020. Calcul du coefficient Uparoi et vérification de l’absence de condensation interne (diagramme de Glaser).
3. Choix du Système : Sélection du couple isolant/finition en fonction des contraintes (thermiques, feu, acoustiques, mécaniques, budgétaires). Consultation des Avis Techniques (ATec) ou Documents Techniques d’Application (DTA).
4. Dimensionnement des Fixations : Calcul du nombre et de la disposition des chevilles par m² selon les charges de vent et la résistance du support. Utilisation de logiciels de fabricants ou de feuilles de calcul internes validées.

5. Rédaction du CCTP et des Plans : Production des pièces écrites et graphiques détaillant les points singuliers (appuis de fenêtre, angles, jonctions avec la toiture, retours de tableaux). La précision de ces documents est fondamentale.
Phase Ingénieur Travaux / Chef de Chantier :
1. Préparation et Logistique : Validation du planning, organisation des zones de stockage, et planification des moyens de levage (Location Grue Mobile : Tarifs, Facteurs de Prix et Guide 2026).
2. Contrôle du Support : Réception du support préparé par le lot Gros Œuvre. La traçabilité est assurée par un Procès-Verbal de Démarrage : Modèle Prêt à Télécharger.
3. Exécution et Contrôle Qualité : Suivi rigoureux des prescriptions du CCTP et de l’ATec. Points de contrôle critiques : épaisseur de la colle, marouflage de l’armature, profondeur d’ancrage des chevilles, respect des temps de séchage.
4. Gestion des Interfaces : Coordination avec les lots menuiserie, couverture, et électricité pour garantir la continuité de l’enveloppe et l’étanchéité à l’air et à l’eau.
5. Documentation et Réception : Tenue à jour du Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026) et préparation du Dossier des Ouvrages Exécutés (DOE) pour la Réception des travaux : guide juridique et technique complet.
Isolation thermique extérieure : Innovations 2026 et Benchmarking des Acteurs Clés
Le secteur de l’ITE est en pleine mutation, portée par la digitalisation et l’innovation matérielle. Les entreprises qui réussissent sont celles qui intègrent ces nouvelles technologies pour améliorer la productivité, la qualité et la performance environnementale.
Digitalisation et BIM : Le Triptyque Autodesk, Tekla et ArchiCAD
La modélisation des données du bâtiment (BIM) est devenue incontournable pour la conception et l’exécution de l’isolation thermique extérieure. Trois plateformes logicielles dominent le marché, chacune avec des atouts spécifiques pour l’ingénierie de l’enveloppe.
- Autodesk Revit : Leader sur le marché, Revit, souvent appris via un Tutoriel Revit BIM : Apprendre la Modélisation BIM Pas à Pas (2026), excelle dans la modélisation multidisciplinaire. Sa feuille de route 2026 met l’accent sur l’interopérabilité avec les outils d’analyse thermique (comme Insight) et l’intégration de bibliothèques de systèmes ITE paramétriques. La détection de clashes entre le système de façade et les structures ou les réseaux CVC est un atout majeur pour la coordination en amont.
- Tekla / Trimble Structures : Bien que spécialisé dans la structure, Tekla est puissant pour les projets d’ITE sur ossature métallique ou bois. Sa précision millimétrique et sa capacité à générer des plans de fabrication (DfMA) permettent de préfabriquer des panneaux de façade intégrant l’isolant, optimisant la qualité et la vitesse de pose sur site. Sa roadmap 2026 vise une meilleure intégration des données de performance des matériaux isolants.
- ArchiCAD : Le logiciel BIM pour architectes : Historiquement plébiscité par les architectes, ArchiCAD offre des outils de modélisation de façade très intuitifs. Son module EcoDesigner STAR permet des analyses énergétiques intégrées précoces. La feuille de route 2026 se concentre sur l’amélioration des flux de travail OpenBIM (via IFC) pour une collaboration transparente avec les ingénieurs structure utilisant d’autres plateformes.
Impact des Équipements de Chantier sur la Productivité
Sur le terrain, l’innovation se traduit par des gains de productivité et de sécurité. L’utilisation de drones équipés de capteurs thermiques et de scanners LiDAR pour le diagnostic des façades existantes permet d’obtenir un relevé 3D précis et d’identifier les déperditions en quelques heures, là où des semaines étaient nécessaires.
Pour la mise en œuvre, la manutention des panneaux isolants et des matériaux est optimisée par l’usage de chariots télescopiques rotatifs comme ceux de Manitou Group Chariots télescopiques et nacelles ou de mini-grues araignées. Ces engins permettent d’approvisionner les postes de travail en hauteur avec une précision et une sécurité accrues, réduisant la pénibilité et accélérant les cycles de pose.
Tableau Comparatif Technique des Systèmes d’Isolation Thermique Extérieure
Le choix d’un système d’ITE est un arbitrage multicritères. Ce tableau synthétise les performances de cinq solutions représentatives du marché 2026, en intégrant des données techniques, économiques et environnementales.
| Paramètres Techniques | Unité | PSE Gris Collé/Chevillé | Laine de Roche (HD) sur Ossature | Fibre de Bois Dense | Panneau Isolant sous Vide (PIV) | Enduit Hydraulique sur Isolant Liège |
|---|---|---|---|---|---|---|
| Conductivité thermique (λ) | W/(m.K) | 0.031 | 0.036 | 0.040 | 0.005 | 0.045 |
| Résistance thermique (R) pour 140mm | m².K/W | 4.50 | 3.85 | 3.50 | 28.00 (pour 20mm) | 3.10 |
| Masse volumique | kg/m³ | 15 – 25 | 100 – 160 | 140 – 200 | 180 – 210 | 180 – 220 |
| Réaction au feu (Euroclasse) | – | E | A1 – A2,s1-d0 | E | F (variable) | B-s1,d0 |
| Perméabilité vapeur d’eau (μ) | – | 30 – 70 | 1 | 5 | > 100,000 | 15 – 20 |
| Performance 2026 (Attente) | – | λ < 0.029 | Fibres orientées | Liants biosourcés | Encapsulation robuste | Formulation allégée |
| Impact ROI (Coût initial) | €/m² | 120 – 160 | 180 – 250 | 170 – 230 | > 400 | 190 – 260 |
| Empreinte Carbone (ACV) | kg CO2eq/m² | Élevée | Moyenne | Faible (stockage C) | Très élevée | Faible |
Isolation thermique extérieure : Cadre Normatif, Eurocodes et Protocoles de Sécurité pour l’ITE
La mise en œuvre d’une isolation thermique extérieure est encadrée par un corpus normatif dense visant à garantir la performance, la durabilité et la sécurité des ouvrages et des intervenants. La maîtrise de ce cadre est une obligation pour l’ingénieur et le conducteur de travaux.
Références Normatives et Conformité Réglementaire
Le socle réglementaire est constitué des Documents Techniques Unifiés (DTU) et des Avis Techniques (ATec) ou Documents Techniques d’Application (DTA) délivrés par le CSTB. Pour les systèmes d’enduits sur isolant (ETICS), le Cahier des Prescriptions Techniques CPT 3035_V3 est la référence principale.
Les Eurocodes sont systématiquement appliqués pour le dimensionnement structurel :
- Eurocode 1 (NF EN 1991-1-4) : Détermination des actions du vent sur la façade, cruciales pour le calcul des fixations.
- Eurocode 2 (NF EN 1992) : Vérification de la capacité du support en béton à reprendre les efforts d’ancrage.
- Eurocode 3 (NF EN 1993) : Dimensionnement des ossatures métalliques dans le cas de systèmes de bardage rapporté.
- Eurocode 5 (NF EN 1995) : Calcul des ossatures bois et des fixations sur supports bois.
- Eurocode 8 (NF EN 1998) : Prise en compte des actions sismiques sur la masse ajoutée par l’ITE et sur ses fixations en zones concernées.
La réglementation incendie, notamment l’IT 249 pour les Établissements Recevant du Public (ERP) et les bâtiments d’habitation de 3ème et 4ème famille, impose des contraintes strictes sur la réaction au feu des matériaux et la mise en place de barrières coupe-feu (bandes filantes en laine de roche).
Stratégie de Maîtrise des Risques en Phase d’Exécution
Une stratégie de maîtrise des risques doit être formalisée dans le Plan de Prévention et le PPSPS. Elle s’articule autour de trois axes :
1. Risques Structurels : Le risque majeur est l’arrachement du système. La mitigation passe par une campagne de tests d’arrachement des chevilles avant le démarrage, la validation du support, et un contrôle strict du plan de chevillage.
2. Risques d’Exécution : Les malfaçons (ponts thermiques, défauts d’étanchéité) compromettent la performance. La stratégie repose sur la formation des équipes, l’utilisation de fiches de contrôle qualité (Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger (2026) peut être adaptée) et des points d’arrêt pour validation avant de recouvrir.
3. Risques Sécurité (HSE) : Le travail en hauteur est le risque principal. La mise en place d’échafaudages conformes à la recommandation R408, vérifiés périodiquement, est impérative. Le port des EPI est non négociable et doit être détaillé dans le SPA Travail en Hauteur : Modèle Prêt à Télécharger (Update 2026). La manutention des charges doit faire l’objet d’une analyse et, si nécessaire, d’un plan de levage avec des équipements soumis à VGP (Vérification Générale Périodique).
Checklist Opérationnelle du Chef de Chantier pour l’Isolation Thermique Extérieure
Cette checklist constitue la base du contrôle interne pour garantir une exécution conforme aux règles de l’art et aux spécifications du projet. Chaque point doit être tracé.
- Phase Préparation :
- Réception et validation du support (planéité < 5mm sous la règle de 2m, propreté, absence d'humidité).
- Vérification de la conformité des matériaux livrés (marquage CE, ACERMI, lot).
- Réalisation et validation des essais d’arrachement des chevilles sur site.
- Contrôle des conditions météorologiques (température, hygrométrie, vent) avant chaque phase critique.
- Phase Pose Isolant :
- Contrôle du schéma de collage (en plots, en boudin périphérique) et du taux d’encollage (>40% de la surface).
- Vérification de la planéité et de la continuité des panneaux isolants (pas de joints ouverts > 2mm).
- Contrôle du plan de chevillage (nombre/m², positionnement) et de la profondeur d’ancrage.
- Traitement des points singuliers : calfeutrement et protection des jonctions (tableaux, appuis, etc.).
- Phase Sous-Enduit Armé :
- Vérification de l’épaisseur de la première couche de sous-enduit.
- Contrôle du bon marouflage du treillis d’armature (centré dans l’épaisseur de l’enduit, sans pli).
- Respect des recouvrements du treillis (minimum 10 cm).
- Renforcement des angles et des ouvertures avec des mouchoirs d’armature.
- Phase Finition :
- Respect du temps de séchage du sous-enduit avant application du primaire et de la finition.
- Contrôle de l’homogénéité et de l’épaisseur de l’enduit de finition.
- Vérification de la conformité de la teinte et de l’aspect final par rapport à l’échantillon validé.
- Finalisation des points de détails : joints d’étanchéité, raccordements, nettoyage du chantier.
La maîtrise de ces points de contrôle est essentielle pour la performance et la durabilité de l’isolation thermique extérieure.

❓ FAQ : Isolation thermique extérieure
Comment gérer le comportement hygrothermique d’une ITE sur un mur ancien présentant une humidité résiduelle ?
-
Il faut privilégier un système perspirant (perméable à la vapeur d’eau).
- Optez pour un isolant comme la fibre de bois ou la laine de roche (μ faible) et un enduit de finition à base de chaux hydraulique.
- La création d’une lame d’air ventilée entre le mur et l’isolant est la solution la plus sécuritaire.
Quel est l’impact de l’Eurocode 8 (séisme) sur le dimensionnement des fixations d’une ITE ?
-
En zone sismique, l’ITE est une masse non structurale qui génère des forces d’inertie.
- L’Eurocode 8 impose de majorer les charges pour le calcul des fixations.
- Il faut utiliser des chevilles certifiées pour un usage sismique, capables de supporter des cycles de charges dynamiques sans perte de résistance et présentant un comportement ductile pour dissiper l’énergie.
Comment une ITE influence-t-elle la propagation du feu en façade et l’effet cheminée ?
-
Un système combustible (isolant classe E) peut favoriser la propagation verticale du feu.
- La réglementation impose des recoupements tous les deux niveaux avec des barrières coupe-feu (bandes de laine de roche A1) pour bloquer cet effet cheminée.
- L’utilisation d’un système entièrement classé A2-s1,d0 (incombustible) est la solution la plus performante pour les bâtiments sensibles.
Quels défis spécifiques présente l’application d’une ITE sur une structure à ossature bois ?
-
Le principal défi est la gestion des mouvements différentiels importants du bois.
- Le système de fixation doit pouvoir les absorber sans créer de contraintes.
- On utilise souvent une fixation sur une ossature secondaire désolidarisée ou des fixations spécifiques.
- La gestion de l’étanchéité à l’air et à l’eau au niveau des interfaces est également plus critique.
Comment intégrer des panneaux photovoltaïques (BIPV) à une ITE sans créer de ponts thermiques ?
-
L’intégration doit se faire via des plots ou des consoles de montage à rupture de pont thermique, spécifiquement conçus pour traverser l’isolant et s’ancrer dans la structure porteuse.
- Ces dispositifs, en matériau peu conducteur, minimisent la déperdition ponctuelle.
- Une étude thermique détaillée au droit de ces fixations est indispensable pour quantifier l’impact résiduel.
