Ingénieur Aéronautique : Le Métier d’Élite qui Façonne l’Aviation (2026)

Ingénieur aéronautique : Introduction & Paysage Stratégique 2026
L’ingénieur aéronautique est l’architecte des aéronefs de demain, une discipline où la rigueur technique rencontre l’innovation de rupture. En 2026, ce métier est à la croisée des chemins, propulsé par des défis systémiques qui résonnent étrangement avec ceux du génie civil. La décarbonation, objectif cardinal de l’aviation (visant le Net-Zero d’ici 2050), impose une réingénierie complète des plateformes volantes. Cet impératif fait écho aux contraintes de la RE2020 Bureaux et Enseignement : Exigences et Seuils 2022-2031 (Update 2026) dans le BTP, où l’analyse du cycle de vie et l’empreinte carbone dictent les choix constructifs.
L’ingénieur aéronautique de 2026 ne se contente plus de concevoir des structures légères et résistantes ; il doit intégrer des systèmes de propulsion alternatifs (hydrogène, électrique, SAF) dont l’impact sur l’architecture globale est massif. Les réservoirs cryogéniques pour l’hydrogène liquide (LH2), par exemple, requièrent une expertise en thermique, matériaux et mécanique des structures qui dépasse de loin la conception des réservoirs de kérosène conventionnels. Cette complexité est gérée via le jumeau numérique (Digital Twin), une réplique virtuelle dynamique de l’aéronef, de sa conception à sa maintenance.
Cette approche, qui permet de simuler le comportement, de prédire les défaillances et d’optimiser les opérations, est une source d’inspiration directe pour la Gestion de Projet Génie Civil : La Gestion de Projet appliquée au Génie Civil : Guide Complet (Guide 2026). Le métier d’ingénieur aéronautique devient ainsi un laboratoire avancé pour des méthodologies et technologies qui redéfinissent l’ingénierie au sens large, y compris la construction d’infrastructures complexes.
Ingénieur aéronautique : Plongée Technique Approfondie & Principes d’Ingénierie
Le cœur de métier de l’ingénieur aéronautique repose sur une maîtrise absolue des sciences physiques et de la mécanique. Contrairement à une structure de bâtiment soumise principalement à des charges statiques (poids propre, charges d’exploitation), un aéronef subit un spectre de sollicitations dynamiques extrêmes : charges aérodynamiques, pressurisation, vibrations, impacts et fatigue thermique.
Fondamentaux Physiques et Mécanique des Structures Aéronautiques

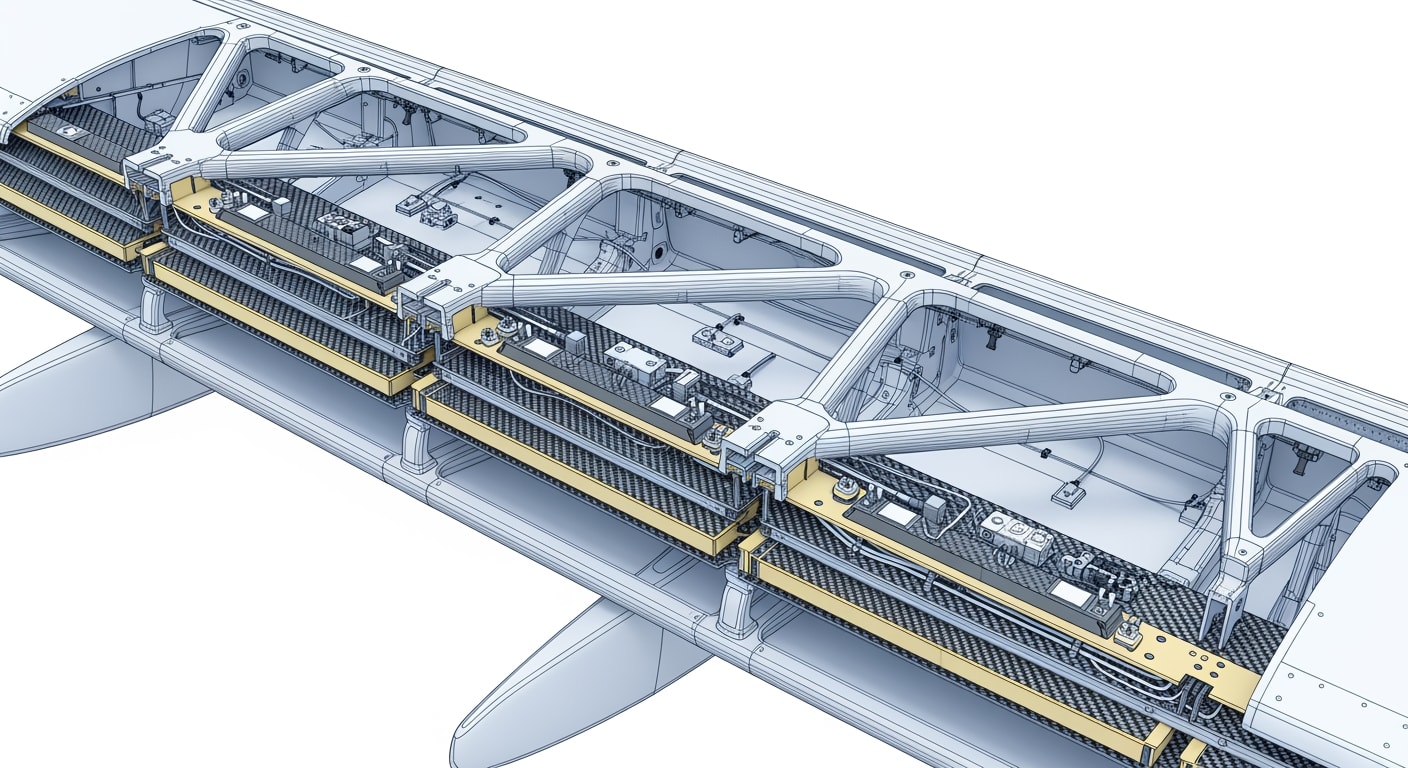

La Résistance des Matériaux (RDM) est le socle de la conception. L’analyse d’une aile, par exemple, s’apparente à une poutre encastrée (le fuselage) soumise à une charge répartie variable (la portance). La flexion induit des contraintes de traction à l’extrados et de compression à l’intrados, qui peuvent atteindre des valeurs de 200 à 400 MPa sur des alliages d’aluminium à haute performance. Le dimensionnement doit intégrer un coefficient de sécurité (typiquement 1.5) appliqué aux charges limites pour définir les charges de calcul. Pour approfondir ces bases, consultez nos Les Cours de Génie Civil Incontournables : RDM, Béton, Sols (vedio) (Guide 2026).
La pressurisation du fuselage est un autre cas d’école. La coque est modélisée comme un réservoir sous pression à paroi mince. La différence de pression (environ 0.58 bar ou 58 kPa en croisière) génère une contrainte circonférentielle (hoop stress) σ_h = (P * r) / t, où P est la pression, r le rayon et t l’épaisseur de la peau. Cette contrainte est double de la contrainte longitudinale, dictant l’orientation des renforts structuraux (cadres et lisses). La limite d’élasticité (yield strength) et la résistance caractéristique du matériau sont des données d’entrée critiques pour éviter toute déformation plastique.
Pour valider ces designs complexes, l’ingénieur aéronautique s’appuie massivement sur la simulation par éléments finis (FEA – Finite Element Analysis). Des modèles de millions de degrés de liberté permettent de cartographier les champs de contraintes et de déformations avec une précision inégalée, identifiant les concentrations de contraintes autour des hublots ou des jonctions aile-fuselage. Ces outils sont essentiels pour optimiser la topologie des pièces et réduire la masse, un objectif permanent. Le Calcul de Structures : Formation pour Ingénieurs (2026) offre une excellente introduction à ces méthodes.
Le Workflow de l’Ingénieur Aéronautique : Du Concept à la Certification
Le cycle de développement d’un aéronef suit un processus en V rigoureux, orchestré par des outils de PLM (Product Lifecycle Management). Ce workflow est une référence en matière de Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026).
1. Phase de Conception (Bureau d’Études) : L’ingénieur aéronautique système définit les spécifications de haut niveau (masse, rayon d’action, vitesse). L’ingénieur structure, aérodynamicien et propulsiste collaborent sur l’architecture globale. La conception détaillée (CAD) est réalisée sur des logiciels comme CATIA ou Siemens NX. En parallèle, des milliers d’heures de simulation (CFD pour l’aérodynamique, FEA pour la structure) sont effectuées pour valider les choix.
2. Phase d’Industrialisation et Production : L’ingénieur méthodes et production traduit les plans numériques en gammes de fabrication et d’assemblage. Il conçoit les outillages, optimise les flux sur la chaîne d’assemblage (Final Assembly Line – FAL) et garantit la traçabilité de chaque composant. Les tolérances géométriques (GD&T) sont de l’ordre du dixième de millimètre.

3. Phase d’Essais et Certification : C’est la phase de vérité. L’ingénieur d’essais soumet la structure à des tests statiques jusqu’à 150% de la charge limite pour vérifier l’absence de rupture. Des essais de fatigue simulent des dizaines de milliers de cycles de vol. Les essais en vol valident le domaine de vol et les performances. Chaque test est documenté pour constituer le dossier de certification soumis aux autorités (EASA, FAA).
4. Phase d’Exploitation et Maintenance (MRO) : L’ingénieur aéronautique support client définit les programmes de maintenance. Grâce aux données collectées en vol et analysées via le jumeau numérique, la maintenance prédictive permet d’anticiper les pannes, de réduire les coûts d’immobilisation (AOG – Aircraft On Ground) et d’augmenter la disponibilité de la flotte.
Ingénieur aéronautique : Innovations & Benchmarking des Outils de Conception
L’efficacité de l’ingénieur aéronautique est décuplée par des plateformes logicielles intégrées qui couvrent l’intégralité du cycle de vie du produit. En 2026, trois acteurs dominent cet écosystème en repoussant les frontières de la modélisation et de la simulation.
1. Dassault Systèmes
Leader historique avec sa plateforme 3DEXPERIENCE, Dassault Systèmes offre une approche holistique. CATIA reste la référence pour la conception de surfaces complexes et la modélisation système (Model-Based Systems Engineering – MBSE). SIMULIA permet des simulations multi-physiques avancées, cruciales pour analyser les interactions fluide-structure ou les phénomènes thermiques des nouvelles propulsions. Leur roadmap 2026 met l’accent sur le « Virtual Twin Experience », permettant de simuler non seulement l’aéronef mais aussi son système de production et ses opérations en service, créant une continuité numérique totale.
2. Siemens Digital Industries Software
Siemens se distingue avec son portefeuille Xcelerator, qui intègre le logiciel de conception NX et la suite de simulation Simcenter. NX est réputé pour ses capacités en conception générative, où des algorithmes d’IA proposent des formes structurales optimisées pour un ratio poids/résistance maximal. Simcenter, notamment avec Simcenter STAR-CCM+, est un outil puissant pour la CFD, indispensable à la conception des profils d’ailes supercritiques et à l’analyse de l’intégration des moteurs. Leur stratégie 2026 vise à unifier la simulation et le test physique pour accélérer la certification.
3. Ansys
Ansys est le spécialiste de la simulation de haute-fidélité. Leurs solveurs sont souvent considérés comme le « gold standard » pour des physiques spécifiques : Ansys Fluent pour la dynamique des fluides, Ansys Mechanical pour l’analyse structurelle non-linéaire et la mécanique de la rupture, et Ansys HFSS pour la simulation électromagnétique (essentielle pour les antennes, les radômes et la protection foudre). La feuille de route 2026 d’Ansys se concentre sur l’intégration de l’IA pour réduire les temps de calcul et sur les solutions de simulation pour la certification des systèmes autonomes (eVTOL, drones).
Ces outils, bien que spécifiques à l’aéronautique, préfigurent l’avenir des Les 7 meilleurs logiciels pour ingénieurs en génie civil 2025, où la simulation intégrée et le jumeau numérique deviendront la norme pour la conception et la gestion des infrastructures.
Ingénieur aéronautique : La « 4Génie Civil » Master Comparison Table : Matériaux Aérospatiaux
Le choix des matériaux est un arbitrage critique pour l’ingénieur aéronautique. La performance se mesure en termes de résistance spécifique (résistance/densité) et de rigidité spécifique (module/densité). Voici une comparaison technique des matériaux clés à l’horizon 2026.
| Paramètres Techniques | Unité | Alliage d’Aluminium (7075-T6) | Alliage de Titane (Ti-6Al-4V) | CFRP (T800/Epoxy) | Composite Matrice Céramique (CMC) | Alliage Haute Entropie (CoCrFeMnNi) |
|---|---|---|---|---|---|---|
| Densité (ρ) | kg/m³ | 2810 | 4430 | 1550 | 2100 | 7900 |
| Résistance à la traction (Rm) | MPa | 570 | 950 | 2900 | 350 | 1000 (à 700°C) |
| Module de Young (E) | GPa | 71.7 | 113.8 | 150 | 95 | 200 |
| Température max. d’utilisation | °C | 130 | 450 | 180 | 1200 | 800 |
| Impact ROI | – | Coût faible, maturité industrielle | Résistance corrosion/fatigue | Gain de masse >20% vs Al | Gain T° >300°C vs superalliages | Performance cryogénique/haute T° |
| Carbon Footprint (fabrication) | kg CO2e/kg | ~8-12 | ~40-60 | ~20-30 | >100 | >80 (actuel) |
Ingénieur aéronautique : Normes, Eurocodes & Protocoles de Sécurité
La sécurité est non négociable en aéronautique. Le cadre réglementaire est bien plus strict que dans la plupart des autres industries. Si le génie civil s’appuie sur les Dimensionnement des Semelles Isolées : Eurocode 2 vs BAEL 91, le Match ! pour garantir la stabilité, l’aviation est régie par des agences comme l’EASA en Europe et la FAA aux États-Unis.
Cadre Réglementaire : Une Philosophie de Sécurité Partagée
La certification d’un avion de ligne relève de la spécification CS-25 de l’EASA. Ce document de plusieurs centaines de pages détaille des milliers d’exigences. Par exemple, la structure doit résister aux charges limites sans déformation permanente (CS 25.305) et aux charges de calcul (charges limites x 1.5) sans rupture (CS 25.303). Cette approche déterministe est complétée par une philosophie probabiliste : la probabilité d’une défaillance catastrophique doit être inférieure à 10⁻⁹ par heure de vol.
Cette double approche (déterministe et probabiliste) est une leçon pour le génie civil, notamment pour les Travaux Publics : Conception et Exécution des Infrastructures selon les Eurocodes (Guide 2026) critiques comme les ponts ou les centrales nucléaires. Les Eurocodes, comme l’Eurocode 8 pour la sismicité, intègrent déjà des notions de période de retour et de probabilité de dépassement. La culture de la sécurité de l’ingénieur aéronautique, fondée sur la redondance, la tolérance aux pannes (fail-safe) et la tolérance aux dommages (damage tolerance), est un modèle de gestion des risques.
Stratégie de Mitigation des Risques pour un Ingénieur Aéronautique
Une méthode centrale est l’Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité (AMDEC ou FMECA). Prenons l’exemple d’un système de commande de vol électrique (fly-by-wire).
1. Identification des modes de défaillance : Panne d’un calculateur de vol (FCC), perte d’un capteur de position (LVDT), rupture d’un câble électrique.
2. Analyse des effets : Perte de contrôle sur un axe, informations erronées au pilote, perte totale de la commande.
3. Évaluation de la criticité : Chaque événement est noté en Sévérité (S), Occurrence (O) et Détectabilité (D). Le produit S x O x D donne le NPR (Niveau de Priorité du Risque).
4. Définition des barrières de sécurité : Pour une panne de FCC (NPR élevé), la mitigation est la redondance. Un A320 possède 5 calculateurs (2 ELAC, 3 SEC). Pour une panne de capteur, on utilise des capteurs de technologies différentes (dissimilarité) pour éviter les pannes de mode commun. Des protocoles de maintenance stricts, comme la Vérification Générale Périodique (VGP), sont également des barrières critiques.
Cette démarche systématique, documentée et validée, est la clé pour atteindre les niveaux de sécurité exigés. Elle est parfaitement transposable à la gestion des risques sur un chantier complexe, formalisée dans un Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026).
Ingénieur aéronautique : Site Manager’s Operational Checklist : Points de Contrôle sur Ligne d’Assemblage
Adaptée du BTP, cette checklist est destinée au responsable de zone sur une chaîne d’assemblage final (FAL). Elle garantit la conformité à chaque étape critique avant que l’avion ne passe au poste suivant.
- Réception et Conformité Matière : Vérification systématique des certificats de conformité (CoC) et des rapports d’essais pour chaque lot de fixations, de plaques d’alliage ou de pré-imprégnés composites.
- Contrôle Géométrique Post-Assemblage : Scan laser 3D des jonctions structurales majeures (ex: caisson central / voilure) pour valider le respect des tolérances (gap & flush) définies au Métré bâtiment et travaux publics – cours pdf.
- Validation des Fixations Critiques : Contrôle par échantillonnage des couples de serrage des boulons structuraux. Vérification de l’application correcte des produits d’étanchéité et anti-corrosion.
- Inspection Non Destructive (CND) : Exécution et validation des rapports CND (ultrasons pour les composites, radiographie X pour les soudures, courants de Foucault pour les alliages) sur 100% des zones critiques.
- Test d’Étanchéité et de Pressurisation : Validation du test de pressurisation du fuselage à 1.33 fois la pression différentielle maximale. Recherche de fuites sur le circuit carburant et hydraulique.
- Continuité Électrique et Métallisation : Mesure de la résistance électrique (< 2.5 mΩ) entre les différentes parties de la structure pour garantir le cheminement du courant en cas de foudre.
- Revue de la Documentation de Production : Pointage final du dossier de fabrication et de traçabilité (`Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026)`) avant le transfert de l’aéronef vers la zone de tests moteurs.
Cette rigueur est la condition sine qua non pour garantir la qualité et la sécurité d’un produit aussi complexe qu’un aéronef, une discipline dont tout Ingénieur en Structure : Rôle, Missions, Formation et Débouchés en 2025 peut s’inspirer. Le métier d’ingénieur aéronautique est, en essence, une quête incessante de la perfection technique. Un ingénieur aéronautique.

❓ FAQ : Ingénieur aéronautique
Quel est le rôle de l’aéroélasticité dans la conception des ailes à grand allongement ?
-
L’aéroélasticité étudie l’interaction entre forces aérodynamiques, élastiques et d’inertie.
- Pour une aile flexible, elle est cruciale pour prédire et prévenir le flottement (flutter), un couplage vibratoire destructeur.
- L’ingénieur doit garantir que la vitesse de flottement est bien au-delà du domaine de vol, en optimisant la répartition de masse et de rigidité.
Comment la résistance à l’impact aviaire est-elle validée pour une entrée d’air de moteur ?
-
La certification (CS 25.631) exige une résistance à un impact d’oiseau de 1.8 kg à la vitesse de croisière.
- La validation combine des simulations par éléments finis (FEA) avec des solveurs explicites (type LS-DYNA) et des essais physiques.
- Un canon à air projette une gélatine de masse et densité calibrées sur la structure réelle.
Quels sont les défis structuraux du stockage de l’hydrogène liquide (LH2) ?
-
Les défis sont immenses : gérer la température cryogénique (-253°C) qui fragilise de nombreux matériaux, concevoir des réservoirs légers mais résistants à la pression interne, et surtout, intégrer une isolation thermique ultra-performante (type MLI) pour limiter l’évaporation (boil-off).
- La géométrie non-cylindrique des réservoirs est un défi de conception majeur.
Comment la fatigue acoustique affecte-t-elle la structure arrière du fuselage ?
-
Le bruit intense des jets (jusqu’à 150 dB) excite les panneaux de fuselage, induisant des vibrations à haute fréquence.
- Ce phénomène cause la fatigue acoustique, menant à l’apparition de microfissures.
- La conception intègre des raidisseurs, des matériaux amortissants et des analyses spécifiques (Random Vibration Analysis) pour garantir la durée de vie de la structure.
En quoi consiste la philosophie de conception dite de « tolérance aux dommages » ?
-
Cette philosophie, qui a remplacé celle du « safe-life », suppose que des défauts (fissures) existent dès la fabrication.
- L’ingénieur aéronautique doit prouver que ces fissures se propageront de manière lente et prévisible, et qu’elles seront détectées par des inspections programmées bien avant d’atteindre une longueur critique menant à la rupture de la structure.
