Guide Complet : Ferraillage et Prédimensionnement de Voiles 2026

Expertise civil: Guide complet sur Ferraillage voiles.

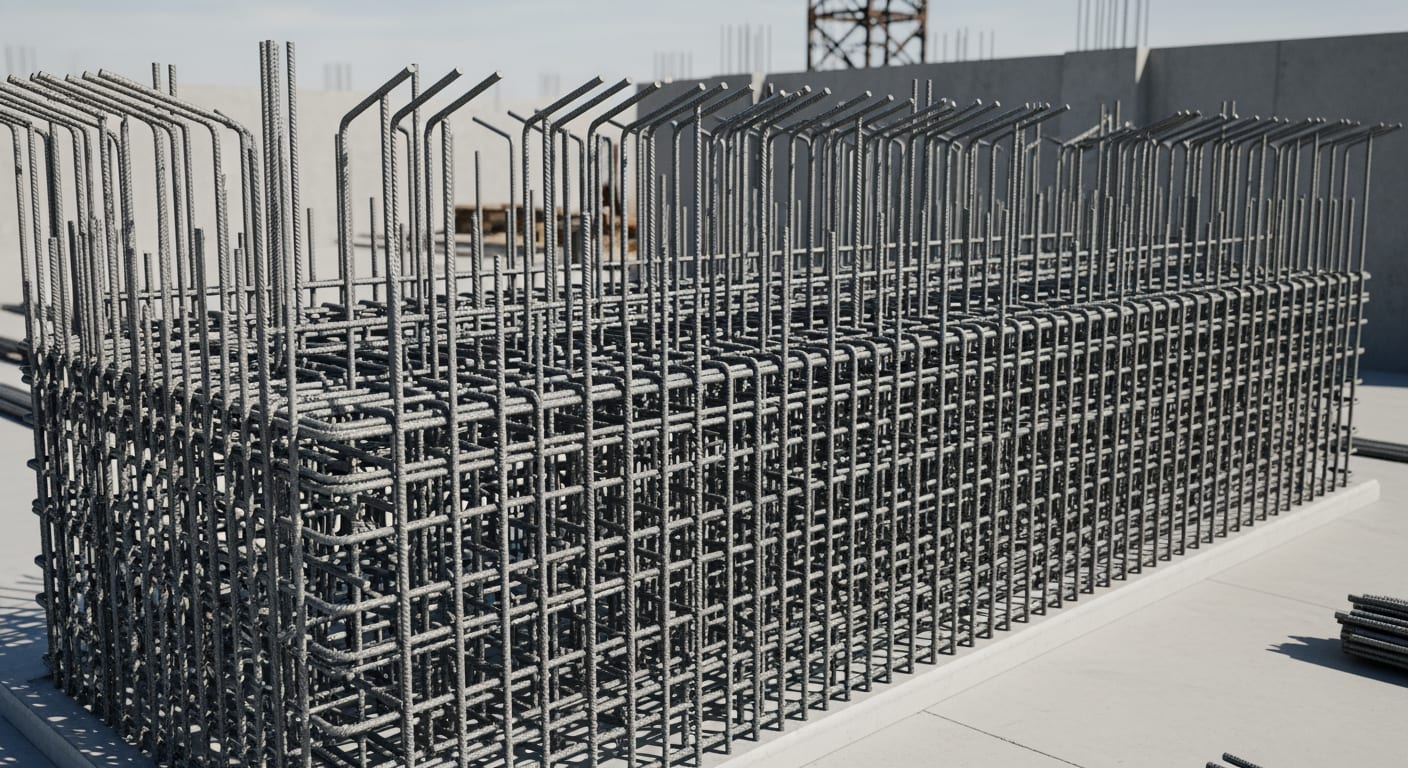

Ferraillage voiles : Introduction & 2026 Strategic Landscape

Le ferraillage voiles constitue une discipline fondamentale du génie civil, au carrefour de la conception structurelle et de l’exécution sur chantier. En 2026, cette expertise ne se limite plus à l’application de formules réglementaires ; elle intègre des enjeux stratégiques majeurs. La pression pour la décarbonation, matérialisée par les seuils de plus en plus stricts de la RE2020 et ses évolutions attendues pour 2025/2026, impose une optimisation radicale des quantités d’acier et de ciment.

Cette optimisation n’est plus atteignable par les seules méthodes traditionnelles. L’ingénieur structure doit désormais naviguer dans un écosystème numérique complexe. L’intégration du BIM (Building Information Modeling) et des jumeaux numériques devient la norme, non plus une option. Le prédimensionnement et le ferraillage sont directement impactés : les modèles Revit Architecture BIM ou Tekla / Trimble permettent une analyse fine des contraintes et une détection des conflits en amont, réduisant les gaspillages et les erreurs sur site.

Le contexte de 2026 exige une double compétence : une maîtrise absolue des principes de la résistance des matériaux et une agilité numérique pour exploiter les outils d’analyse et de simulation. L’objectif est de concevoir des voiles non seulement résistants et durables, mais aussi avec une empreinte carbone minimale, tout en garantissant la sécurité et la constructibilité. Ce guide technique s’adresse aux professionnels qui opèrent à cette intersection critique, en fournissant des méthodologies et des repères alignés sur les standards de demain.

Ferraillage voiles : Deep Technical Dive & Engineering Principles

L’analyse du comportement des voiles en béton armé repose sur des principes de mécanique et de résistance des matériaux (RDM) rigoureux. Un voile est un élément de structure plan, soumis à des efforts coplanaires (compression, traction, cisaillement) et, dans certains cas, à des moments de flexion hors de son plan. Sa conception vise à garantir la stabilité et la résistance sous les combinaisons d’actions les plus défavorables définies par les normes.

Principes de Résistance des Matériaux (RDM) appliqués aux voiles

Un voile est principalement sollicité en compression verticale par la descente de charges des planchers et des niveaux supérieurs. Cependant, il joue également un rôle crucial dans le contreventement de la structure, reprenant les efforts horizontaux (vent, séisme). La distribution des contraintes n’est donc pas uniforme. Selon sa géométrie (élancement λ = L₀ / h), un voile peut flamber sous l’effet de la compression centrée ou excentrée.

La théorie des poutres-voiles est souvent utilisée pour analyser les contraintes de cisaillement et de flexion dans les voiles de grande hauteur ou de forme complexe. Le diagramme contrainte-déformation (σ-ε) du béton et de l’acier est au cœur du calcul. On considère la résistance caractéristique du béton en compression (f_ck) et la limite d’élasticité de l’acier (f_yk). Le comportement composite béton-acier est essentiel : le béton reprend la compression, tandis que l’acier, grâce à son excellente résistance en traction, reprend les efforts de traction et augmente la ductilité de l’élément.

Méthodologie de Calcul du Ferraillage des Voiles à l’ELU

Le dimensionnement se fait principalement à l’État Limite Ultime (ELU) pour garantir la sécurité structurale. L’effort normal résistant d’un voile non armé (ou faiblement armé) est donné par une formule simplifiée de l’Eurocode 2 (NF EN 1992-1-1), qui prend en compte les effets du second ordre (flambement) via un coefficient de réduction Φ.

Pour un voile soumis à une compression centrée, l’effort normal ultime (N_Ed) doit être inférieur à l’effort normal résistant (N_Rd). La formule de base est :

`N_Rd = Φ A_c f_cd`

Où :

• `A_c` est l’aire de la section de béton.
• `f_cd = α_cc f_ck / γ_c` est la résistance de calcul du béton en compression.
• `γ_c` est le coefficient de sécurité partiel du béton (généralement 1.5).
• `Φ` est le coefficient de réduction pour le flambement, qui dépend de l’élancement du voile.

Le ferraillage voiles est ensuite déterminé pour répondre à plusieurs exigences :

1. Ferraillage vertical (A_v) : Il reprend une partie de la compression et, surtout, contrôle la fissuration. L’Eurocode 2 impose un pourcentage minimal et maximal : `0.002 A_c ≤ A_s,v,min ≤ 0.04 A_c`. Ce ferraillage est crucial pour la ductilité.

2. Ferraillage horizontal (A_h) : Il reprend les efforts de cisaillement dans le plan du voile et contrôle la fissuration due au retrait et aux effets thermiques. Le minimum est souvent `A_s,h,min ≥ 25% de A_s,v` et `≥ 0.001 A_c`.

3. Ferraillage de chaînage : Aux jonctions avec les planchers et les autres voiles, des armatures spécifiques sont requises pour assurer la continuité structurale et la bonne diffusion des efforts.

Le calcul du ferraillage est une tâche itérative, souvent réalisée à l’aide de logiciels spécialisés qui modélisent le comportement non-linéaire de l’élément.

Workflow Opérationnel : Du Bureau d’Études au Chantier

Le processus de conception et de réalisation du ferraillage des voiles est un dialogue constant entre le bureau d’études (BE) et l’équipe travaux.

Phase Bureau d’Études (Ingénieur en Structure) :

1. Prédimensionnement : Sur la base de la descente de charges et des plans d’architecte, l’ingénieur estime l’épaisseur du voile (e.g., 18, 20, 25 cm) en utilisant des ratios et des abaques. L’élancement est vérifié pour anticiper les problèmes de flambement.

2. Modélisation & Calcul : Le voile est modélisé dans un logiciel de calcul de structure (e.g., CYPE, Robot Structural Analysis). Les efforts (N, V, M) sont extraits à l’ELU et à l’ELS (État Limite de Service) pour les vérifications de fissuration.

3. Définition du Ferraillage : Le logiciel propose une nappe d’armatures théorique (en cm²/m). L’ingénieur la traduit en une solution constructive : choix des diamètres (e.g., T10, T12), des espacements (e.g., e=20 cm) et des longueurs de barres, en respectant les recouvrements et les ancrages.

4. Production des Plans : Les plans de ferraillage sont générés, souvent à partir d’un modèle BIM pour garantir la cohérence. Ces plans sont un document contractuel essentiel.

Phase Chantier (Ingénieur Travaux & Chef de Chantier) :

1. Vérification et Préparation : L’ingénieur travaux analyse les plans et prépare la commande d’aciers. Il établit la rotation des banches et le phasage du bétonnage.

2. Implantation et Coffrage : Les équipes tracent l’emplacement du voile et montent la première peau du coffrage.

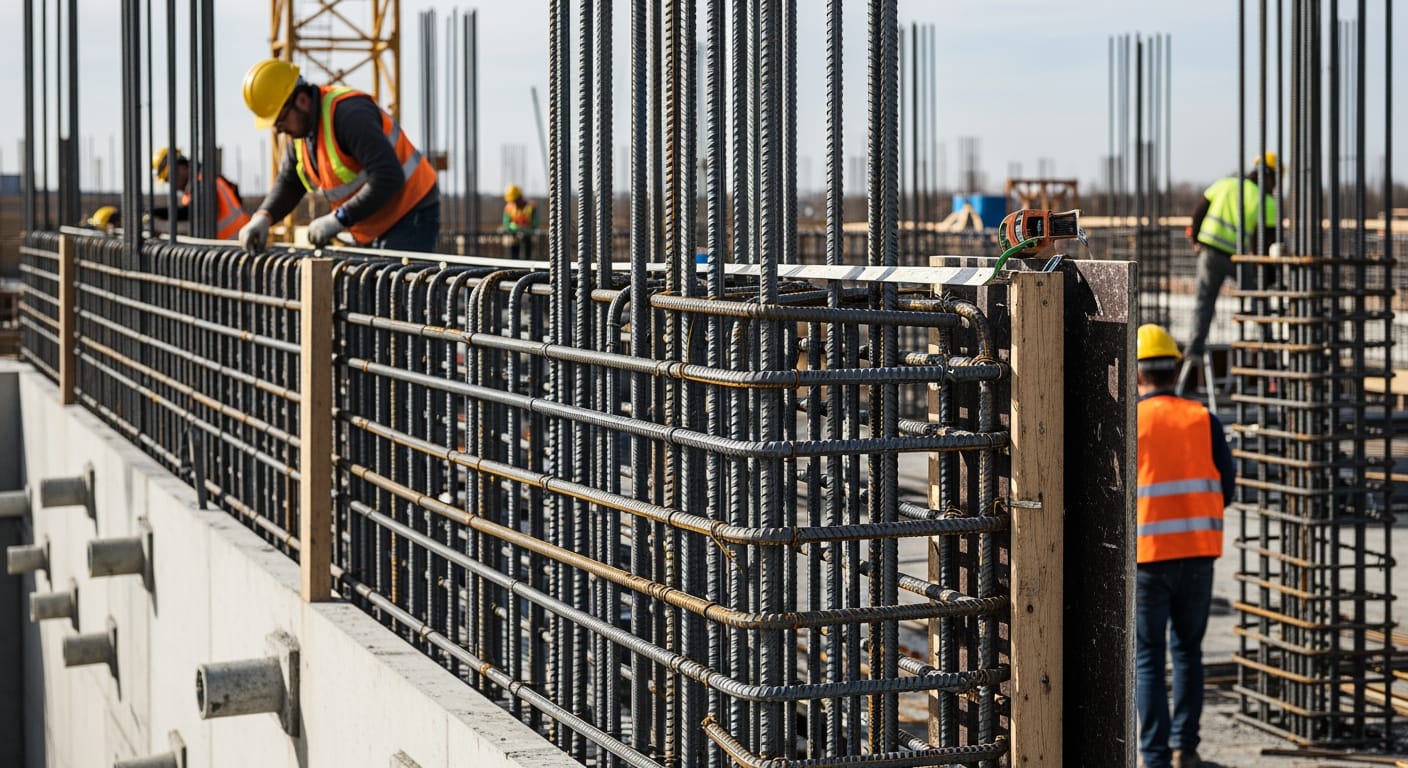

3. Mise en place du Ferraillage : Les ferrailleurs positionnent les armatures conformément aux plans. C’est une étape critique contrôlée via une fiche de contrôle ferraillage.

4. Contrôle final : Avant de fermer le coffrage, l’ingénieur travaux ou le chef de chantier effectue une vérification finale : diamètres, espacements, enrobage (cales), propreté du fond de coffrage.

5. Bétonnage : Le béton est coulé et vibré pour assurer un remplissage homogène et éviter les ségrégations. Le suivi de chantier est documenté dans le rapport journalier de chantier.

Ferraillage voiles : Innovation & Benchmarking de Key Solutions

En 2026, l’excellence dans le ferraillage des voiles est indissociable des solutions logicielles qui automatisent et fiabilisent le processus. Trois acteurs majeurs dominent ce marché : Autodesk, Tekla / Trimble et CYPE.

Analyse Comparative des Plateformes BIM/Calcul

1. Autodesk Revit & Robot Structural Analysis : La suite Autodesk offre une intégration quasi-native entre la modélisation architecturale (Revit) et le calcul de structure (Robot). La feuille de route 2026 met l’accent sur l’analyse paramétrique via Dynamo, permettant d’explorer des milliers de variantes de ferraillage pour optimiser le ratio acier/résistance. L’interopérabilité cloud via Autodesk Construction Cloud facilite la collaboration en temps réel entre le BE et le chantier, mais exige une discipline de données stricte et une vigilance accrue en matière de cybersécurité.

2. Tekla Structures (Trimble) : Tekla Structures est la référence pour le niveau de détail (LOD) élevé, particulièrement en ferraillage. Sa capacité à modéliser chaque barre d’acier, y compris les façonnages et les coupleurs, génère des plans d’atelier d’une précision inégalée. La roadmap 2026 de Trimble se concentre sur l’intégration de la fabrication (lien direct avec les machines de coupe/pliage) et la logistique de chantier via des QR codes sur les paquets d’armatures, offrant un ROI tangible par la réduction drastique des erreurs de façonnage et de pose.

3. CYPECAD (CYPE) : CYPE est très apprécié pour sa rapidité de prise en main et son moteur de calcul robuste, entièrement conforme aux Eurocodes. Sa force réside dans l’automatisation de la production de documents (notes de calcul, plans de ferraillage). La vision 2026 de CYPE s’oriente vers une plateforme ouverte (OpenBIM) via le format IFC, et l’intégration de modules d’analyse de cycle de vie (ACV) pour calculer l’empreinte carbone des solutions de ferraillage directement dans l’outil de conception.

L’Avantage Concurrentiel de 2026 : Interopérabilité et IA

Le véritable avantage concurrentiel ne réside plus dans un seul logiciel, mais dans leur capacité à interopérer. Le format IFC (Industry Foundation Classes) est le pivot de cet écosystème. La maîtrise de l’import/export de modèles structuraux entre ces plateformes est une compétence clé. De plus, l’émergence d’algorithmes d’IA pour l’optimisation topologique et la génération de plans de ferraillage promet de révolutionner le prédimensionnement, en proposant des solutions performantes et économes en matériaux, dépassant l’intuition humaine.

Ferraillage voiles : The « 4Génie Civil » Master Comparison Table

Ce tableau compare différentes approches pour un voile standard de 3m de hauteur et 20cm d’épaisseur, en se projetant sur les performances attendues en 2026.

Ferraillage voiles : Norms, Eurocodes & Safety Protocols

La conception et l’exécution du ferraillage des voiles sont strictement encadrées par un corpus normatif européen et français. La conformité n’est pas une option, elle est une obligation légale qui engage la responsabilité de l’ingénieur.

Références Normatives Clés

• NF EN 1992-1-1 (Eurocode 2) : C’est la norme de référence pour le calcul des structures en béton. La section 9.6 est spécifiquement dédiée aux murs (voiles). Elle détaille les exigences pour le ferraillage vertical et horizontal, les armatures de rive, et les méthodes de calcul pour le flambement. La section 12 fournit les règles pour le façonnage et la mise en place des armatures.
• NF EN 1998-1 (Eurocode 8) : Pour les projets en zone sismique, cette norme impose des exigences supplémentaires. Elle vise à assurer un comportement ductile de la structure. Pour les voiles, cela se traduit par des zones de confinement (zones critiques) avec des armatures transversales (étriers, épingles) plus resserrées aux extrémités pour éviter la rupture fragile du béton sous cycles de charge.
• NF EN 13670 : Cette norme spécifie les exigences pour l’exécution des structures en béton. Elle couvre les tolérances de fabrication et de pose des armatures, les prescriptions pour l’enrobage, et les procédures de contrôle qualité avant et pendant le bétonnage.
• NF A35-080-1 : Cette norme définit les spécifications des aciers pour béton armé (nuances, caractéristiques mécaniques, marquage). En 2026, l’accent est mis sur la traçabilité et la part de matière recyclée.

Stratégie de Maîtrise des Risques sur Chantier

La phase d’exécution est la plus critique. Une erreur de ferraillage, si non détectée, peut avoir des conséquences catastrophiques. Une stratégie de maîtrise des risques robuste est impérative.

1. Contrôle Réception Acier : Vérifier à la livraison que les aciers sont conformes à la commande et aux normes (étiquettes, marquage sur les barres). Stocker les aciers à l’abri de la boue et de la corrosion excessive.

2. Validation des Plans (Visa) : S’assurer que les plans de ferraillage utilisés sur le chantier sont la dernière version validée (« Bon Pour Exécution »). L’utilisation de tablettes avec accès direct au BIM limite ce risque.

3. Points de Contrôle Systématiques : Mettre en place des fiches de contrôle signées par le chef d’équipe et le chef de chantier avant chaque bétonnage. Ces fiches doivent inclure la vérification des diamètres, espacements, longueurs de recouvrement, et la présence/position des cales d’enrobage.

4. Sécurité des Postes de Travail : Le travail de ferraillage et de coffrage se fait souvent en hauteur. Le respect de la réglementation sur les échafaudages (norme R408) et l’utilisation de plates-formes de travail sécurisées sont non négociables. La manutention des paquets d’acier doit être faite avec du matériel de levage ayant une VGP (Vérification Générale Périodique) à jour.

5. Traçabilité et Documentation : Conserver un dossier de suivi complet, incluant les bons de livraison du béton, les rapports d’essais d’écrasement, les fiches de contrôle du ferraillage et les photos des points critiques avant bétonnage. Ce dossier est essentiel en cas de litige et pour la constitution du Dossier des Ouvrages Exécutés (DOE).

Ferraillage voiles : Site Manager’s Operational Checklist

Voici une liste de contrôle opérationnelle pour le conducteur de travaux ou le chef de chantier, garantissant la conformité du ferraillage des voiles.

• Phase Préparation :
• Vérifier la version des plans d’exécution (indice, date, visa B.E.T.).
• Contrôler la conformité des aciers livrés (diamètre, nuance, certificat de conformité).
• Valider le plan de rotation des banches et l’approvisionnement des cales d’enrobage.
• S’assurer de la propreté de la zone de travail et de la conformité des protections collectives.
• Contrôle Avant Fermeture du Coffrage :
• Vérifier l’implantation et le tracé du voile au sol.
• Contrôler la propreté du fond de coffrage (absence de débris, laitance, eau).
• Pointer systématiquement le ferraillage par rapport au plan : nombre, diamètre et espacement des barres verticales et horizontales.
• Mesurer les longueurs de recouvrement des barres d’attente et des nappes.
• Vérifier la position, le type et la quantité des cales d’enrobage pour garantir l’épaisseur requise (souvent 2.5 à 3.5 cm).
• Contrôler la présence et le positionnement correct des boîtiers électriques, réservations et inserts.
• S’assurer du bon bridage des armatures pour éviter leur déplacement pendant le coulage.
• Prendre une photo datée des armatures en place pour la traçabilité.
• Pendant le Bétonnage :
• Vérifier le bon de livraison du béton (formulation, heure de départ).
• Superviser la hauteur de chute du béton pour éviter la ségrégation (< 1.5 m).
• Contrôler la vibration systématique du béton par couches successives.
• S’assurer que les armatures ne sont pas déplacées par la vibration ou le flux du béton.
• Après Décoffrage :
• Inspecter visuellement la surface du voile (nids de gravier, bullage excessif, fissures).
• Vérifier la verticalité et l’alignement du voile (tolérances).
• Protéger les aciers en attente contre la corrosion et les déformations.
• Planifier les éventuelles reprises ou réparations cosmétiques.
