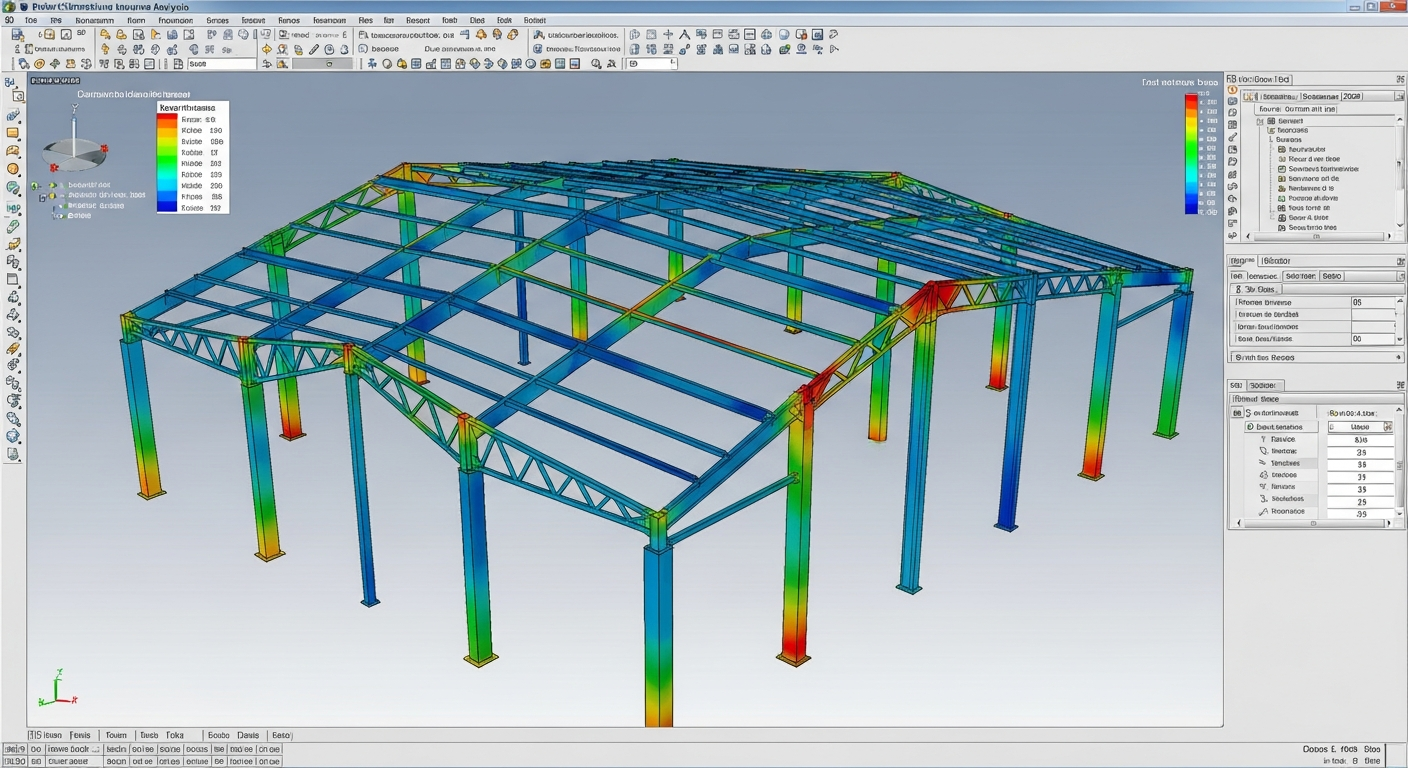

Formation Robot Structural Analysis Charpente modélisation structurelle 3D.
Formation Robot Structural Analysis Charpente modélisation structurelle 3D.

Introduction & Vue d’Ensemble Stratégique 2026

À l’horizon 2026, le secteur du génie civil est au cœur d’une transformation numérique sans précédent. La complexité croissante des projets, l’exigence de durabilité et l’intégration du Building Information Modeling (BIM) à tous les niveaux imposent aux ingénieurs une maîtrise parfaite des outils de simulation numérique. Dans ce contexte, Autodesk Robot Structural Analysis (RSA) s’affirme comme un logiciel incontournable pour l’analyse et le dimensionnement des structures, particulièrement pour les charpentes métalliques et en béton armé.

Sommaire

Cependant, la simple possession d’une licence logicielle est loin de garantir l’optimisation et la conformité des ouvrages. La véritable valeur ajoutée réside dans la compétence de l’ingénieur à exploiter la pleine puissance du moteur de calcul par éléments finis (MÉF). C’est ici qu’une Formation Robot Structural Analysis Charpente devient un investissement stratégique, non seulement pour l’ingénieur en structure mais aussi pour la compétitivité du bureau d’études.

Ce guide complet pour 2026 a pour vocation de détailler les compétences techniques, les modules de formation et les innovations logicielles que tout Ingénieur en Structure : Rôle, Missions, Formation et Débouchés en 2025 doit maîtriser. Nous aborderons les aspects fondamentaux de la modélisation, l’application rigoureuse des Eurocodes, et l’interopérabilité essentielle avec des plateformes comme Revit, dessinant ainsi le portrait de l’expert en calcul de structure de demain.

Analyse Technique Approfondie : Le Cœur d’une Formation RSA Charpente

Une Formation Robot Structural Analysis Charpente de haut niveau en 2026 ne se contente pas de survoler les fonctionnalités. Elle plonge au cœur de la mécanique des structures et des réglementations pour forger une expertise opérationnelle. Le parcours pédagogique s’articule autour de modules techniques précis, conçus pour transformer un utilisateur débutant en un expert capable de valider des structures complexes.

Module 1 : Interface et Modélisation Analytique

Ce module initial est fondamental. Il ne s’agit pas seulement de découvrir l’interface, mais de comprendre la philosophie du logiciel. L’apprenant maîtrise la création de modèles analytiques filaires (barres) et surfaciques (coques), qui sont la représentation mathématique de la structure. Les compétences clés incluent la définition des axes, des nœuds, des conditions d’appuis (encastrement, rotule, appui simple) et la gestion des relâchements pour modéliser correctement les moments de force.

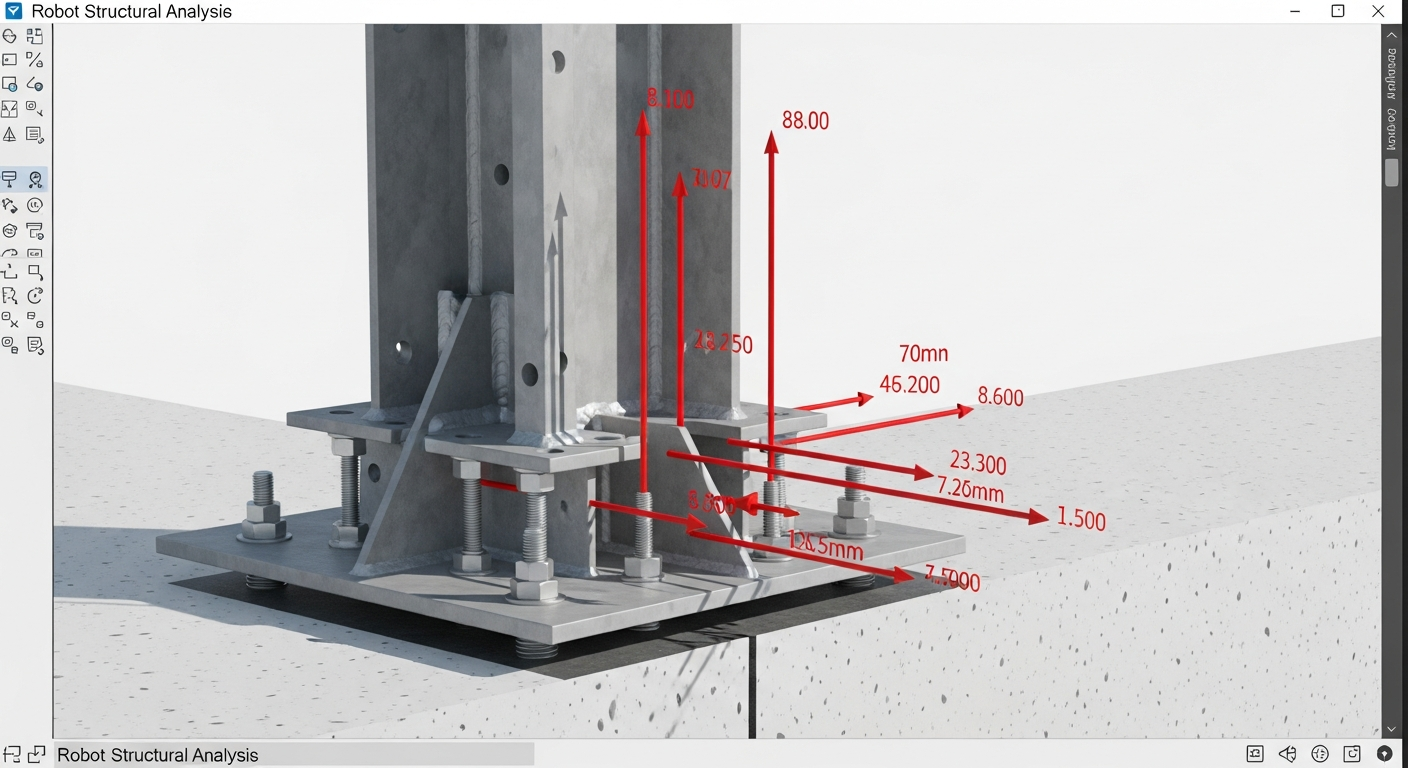

Formation Robot Structural Analysis Charpente calcul des assemblages.
Formation Robot Structural Analysis Charpente calcul des assemblages.

Module 2 : Modélisation Avancée des Charpentes Métalliques

Ici, la formation se spécialise. L’ingénieur apprend à modéliser des géométries complexes : portiques 3D, treillis, poutres alvéolaires, et systèmes de contreventement (croix de Saint-André, palées de stabilité). Une attention particulière est portée à la bibliothèque de profilés (IPE, HEA, HEB, UAP) et à la création de profilés composés ou à inertie variable. La gestion des excentrements de barres pour une modélisation fidèle des assemblages est une compétence cruciale abordée dans ce module.

Module 3 : Charges et Combinaisons selon les Eurocodes

La définition des charges est une étape critique où l’erreur n’est pas permise. La formation couvre en détail l’application des charges permanentes (G), des charges d’exploitation (Q) et surtout des charges climatiques. Le module de simulation de vent de RSA, basé sur l’Eurocode 1 partie 1-4 (actions du vent) ou les règles NV65, est exploré en profondeur. L’ingénieur apprend à générer automatiquement les pressions et dépressions sur les parois en fonction de la géométrie, de la hauteur et de la zone géographique du projet. La génération automatique des combinaisons à l’État Limite Ultime (ELU) et à l’État Limite de Service (ELS) selon l’Eurocode 0 est une compétence essentielle pour garantir la conformité.

Module 4 : Analyse par Éléments Finis (MÉF)

Ce module est le cœur du réacteur. L’ingénieur explore les différents types d’analyses :

  • Analyse Linéaire Statique : Pour obtenir les efforts (N, Vy, Vz, Mx, My, Mz) et les déplacements sous charges statiques.
  • Analyse Non-Linéaire du 2nd ordre (P-Delta) : Indispensable pour les structures élancées, elle prend en compte l’effet des charges axiales sur la rigidité transversale de la structure, un point clé pour la vérification de la stabilité.
  • Analyse Modale : Pour déterminer les modes propres de vibration de la structure (fréquences et déformées modales), prérequis indispensable à l’analyse sismique.
  • Analyse Sismique par Spectre de Réponse : Application de l’Eurocode 8 pour calculer la réponse de la structure à un séisme, en utilisant le spectre de réponse élastique défini par la norme.

Module 5 : Dimensionnement Acier selon l’Eurocode 3

Une fois les efforts calculés, RSA devient un outil de vérification puissant. La formation se concentre sur l’utilisation des modules de dimensionnement acier pour vérifier la résistance des sections et la stabilité des éléments selon l’EN 1993. Les points techniques abordés sont :

  • Vérification de la résistance des sections en traction, compression, flexion et cisaillement.
  • Calcul des facteurs de réduction de flambement (χ) pour les éléments comprimés.
  • Calcul du facteur de réduction pour le déversement (χ_LT) pour les éléments fléchis.
  • Vérification des interactions complexes (flexion composée, etc.) via les formules de l’Eurocode 3.
  • Optimisation des profilés pour atteindre des ratios de travail proches de 100% sans les dépasser.

Module 6 : Conception et Calcul des Assemblages

Un des points forts de RSA est son module de calcul d’assemblages. La formation enseigne à extraire les efforts aux nœuds pour dimensionner les attaches. Sont étudiés les assemblages standards : pieds de poteaux (articulés ou encastrés), poutre-poteau, poutre-poutre, et attaches de contreventements. Le logiciel vérifie chaque composant de l’assemblage (boulons, soudures, platines, raidisseurs) selon les règles de l’Eurocode 3-1-8, fournissant une note de calcul détaillée. Pour des cas plus complexes, une Formation soudeur certifié TIG et Tarif CPF 2026 peut compléter les connaissances de l’ingénieur sur la réalisation pratique.

Certifications et Matrice de Compétences

La finalité d’une formation est la validation des acquis. La certification Autodesk Certified Professional (ACP) est une reconnaissance internationale de la maîtrise de Robot Structural Analysis. Elle atteste d’une capacité à gérer un projet de A à Z. La matrice de compétences d’un expert RSA en 2026 s’étend de la modélisation de base à l’automatisation via scripting, en passant par l’analyse dynamique non-linéaire, une compétence rare et très recherchée. Cette expertise est un atout majeur pour tout Emploi Ingénieur Structure : Offres, Compétences et Carrière en Génie Civil.

Spécifications d’Ingénierie & Innovations Logicielles 2026

En 2026, la maîtrise de Robot Structural Analysis ne se limite plus à l’application des fonctions de base. Les ingénieurs les plus performants sont ceux qui exploitent les innovations technologiques intégrées au logiciel pour optimiser leurs workflows, automatiser les tâches et améliorer la collaboration BIM.

Interopérabilité Poussée avec Autodesk Revit

Le lien bidirectionnel entre RSA et Revit est au cœur du processus BIM structure. Contrairement à un simple import/export, cette connexion dynamique permet une synchronisation du modèle analytique. Un ingénieur peut commencer la modélisation dans Revit, l’envoyer vers RSA pour l’analyse et le dimensionnement, puis mettre à jour le modèle Revit avec les sections optimisées. Le toolkit « Structural Analysis for Revit » facilite ce processus, permettant de vérifier la cohérence des modèles et de gérer les modifications. Une Certification Revit Autodesk : Guide Complet et Formation Certifiante est donc un complément idéal.

L’Automatisation par Dynamo for Robot Structural Analysis

Dynamo, l’environnement de programmation visuelle d’Autodesk (Logiciels AutoCAD et Revit BIM), est une révolution pour l’ingénierie structurelle. Intégré à RSA, il permet d’automatiser des tâches complexes et chronophages. Un ingénieur formé à Dynamo peut créer des scripts pour :

  • Générer des géométries paramétriques (dômes, treillis complexes, façades paramétriques).
  • Appliquer des chargements variables de manière itérative pour des études de sensibilité.
  • Lancer des boucles d’optimisation : le script peut tester des centaines de combinaisons de profilés pour trouver la solution la plus légère respectant les contraintes des Eurocodes.
  • Extraire des données spécifiques (réactions maximales, déplacements, etc.) et les exporter vers Excel pour des post-traitements personnalisés. Maîtriser Dynamo est un pas vers l’ingénieur pédagogique formation qui peut ensuite former ses équipes.

Analyses Avancées et Simulation de Phasing de Construction

Au-delà de l’analyse statique, RSA 2026 offre des capacités d’analyse avancées. L’analyse temporelle (time history) permet de simuler la réponse d’une structure à des charges dynamiques spécifiques, comme l’impact d’un véhicule ou les vibrations dues à des machines. De plus, le module d’analyse par phases de construction (phasing) est crucial pour les ouvrages complexes. Il permet de simuler l’ajout et le retrait d’éléments (étais, coffrages), l’évolution des propriétés du béton dans le temps, et de calculer les déformations et contraintes à chaque étape du chantier. Cette fonctionnalité est essentielle pour valider les méthodes de construction et anticiper les déformations à long terme (fluage).

Tableau Comparatif des Logiciels de Calcul de Structure (Acier) 2026

Logiciel Idéal pour… Analyse Éléments Finis (MÉF) Normes (Eurocodes) Interopérabilité BIM Particularité 2026
Autodesk Robot Structural Analysis Projets de bâtiments et industriels intégrés dans un workflow Autodesk. Moteur puissant (statique, dynamique, non-linéaire), maillage automatique performant. Intégration complète des Eurocodes 0, 1, 2, 3, 5, 7, 8 avec annexes nationales. Lien bidirectionnel natif et optimisé avec Revit. Excellente gestion IFC. Intégration poussée de Dynamo pour l’automatisation et l’optimisation paramétrique.
Tekla / Trimble (Modélisation de structures acier/béton) Structural Designer Conception intégrée (calcul et modélisation) de structures complexes, notamment en acier. Analyse globale du modèle 3D, incluant les dalles et fondations. Support étendu des Eurocodes et autres normes internationales (AISC, BS). Interopérabilité forte avec Tekla Structures et Revit. Workflow unifié de la conception à la fabrication, optimisant le cycle de vie du projet.
CYPE (Logiciels de calcul de structures) 3D / CYPECAD Bureaux d’études cherchant une solution rapide et efficace pour les bâtiments courants. Analyse 3D intégrée des barres et des dalles, très orientée métier du bâtiment. Implémentation très robuste des Eurocodes et des normes spécifiques (ex: sismiques). Bonne intégration dans l’écosystème CYPE et via le format IFC. Génération très automatisée des plans de ferraillage et des détails de charpente.
SCIA Engineer Projets d’ingénierie civile non standards, ponts, structures spéciales. Capacités d’analyse non-linéaire et dynamique très avancées. Large bibliothèque de normes, y compris des Eurocodes avec options avancées. Interopérabilité ouverte via IFC, liens avec Revit, Tekla, Allplan. Moteur d’optimisation topologique intégré pour la conception de formes structurelles efficientes.
Dlubal RFEM Structures complexes nécessitant une analyse MÉF très détaillée (verre, câbles, membranes). Approche modulaire permettant une analyse très fine de phénomènes physiques complexes. Excellente couverture des Eurocodes, avec des modules additionnels très spécialisés. Intégration via API et formats d’échange, lien direct avec Revit. Capacité à combiner différents types d’éléments (barres, coques, solides) dans un même modèle.

Sécurité, Normes & Conformité : La Rigueur de l’Ingénieur

La finalité d’une Formation Robot Structural Analysis Charpente est de produire des notes de calcul fiables et conformes aux normes en vigueur. Le logiciel n’est qu’un outil ; la responsabilité de l’ingénieur est d’interpréter correctement les hypothèses et les résultats au regard des réglementations. En 2026, la maîtrise des Eurocodes est une compétence non négociable.

Eurocode 0 (EN 1990) : Bases du Calcul

RSA intègre nativement les principes de l’Eurocode 0 pour la génération des combinaisons d’actions. La formation doit insister sur la compréhension des coefficients de pondération (γG, γQ) et des facteurs de combinaison (ψ0, ψ1, ψ2) pour les états limites ultimes (ELU) et de service (ELS). Une mauvaise définition des cas de charge ou des combinaisons invalide l’ensemble de l’étude structurelle.

Eurocode 1 (EN 1991) : Actions sur les Structures

Le logiciel assiste l’ingénieur dans la détermination des charges climatiques. Le module de simulation de vent 2D/3D permet d’appliquer les pressions Cp selon l’EN 1991-1-4 en fonction de la topographie, de la rugosité du site et de la géométrie du bâtiment. De même, les charges de neige sont calculées en tenant compte de la forme de la toiture et des accumulations possibles. La formation garantit que l’ingénieur sait paramétrer correctement ces générateurs automatiques.

Eurocode 3 (EN 1993) : Calcul des Structures en Acier

C’est la norme centrale pour la conception des charpentes métalliques. RSA implémente les vérifications de l’EN 1993-1-1 (règles générales), EN 1993-1-5 (voilement des plaques) et EN 1993-1-8 (calcul des assemblages). L’ingénieur formé sait comment paramétrer les longueurs de flambement, les conditions de maintien au déversement et comment interpréter les ratios de vérification pour chaque barre et chaque assemblage. La conformité des livrables dépend de cette expertise, un point essentiel pour la validation par des organismes comme Bureau Veritas (Inspection technique et VGP).

Formation Robot Structural Analysis Charpente vérification stabilité.
Formation Robot Structural Analysis Charpente vérification stabilité.

Eurocode 8 (EN 1998) : Résistance aux Séismes

Pour les projets en zone sismique, la maîtrise de l’analyse dynamique est impérative. Une formation RSA avancée couvre l’analyse modale spectrale. L’ingénieur apprend à définir le spectre de calcul selon l’EN 1998 en fonction de la zone de sismicité, de la classe de sol et du coefficient de comportement (q). Il apprend également à vérifier les déplacements inter-étages et à s’assurer que la structure possède la ductilité requise, une compétence clé pour la sécurité des personnes. La conformité normative est assurée par des organismes comme l’AFNOR (Normalisation française et internationale).

Checklist Opérationnelle pour l’Intégration en Bureau d’Études

Le déploiement réussi d’une compétence comme la maîtrise de Robot Structural Analysis au sein d’un bureau d’études nécessite une approche structurée. Voici une checklist destinée aux directeurs techniques et chefs de projet pour piloter cette montée en compétence.

  • Évaluation Stratégique : Analyser le portefeuille de projets pour définir le niveau de formation requis (charpente simple, structures complexes, analyse sismique, etc.).
  • Identification des Talents : Sélectionner les ingénieurs et projeteurs ayant les prérequis (connaissances en RDM, maîtrise de l’AutoCAD : Le logiciel de CAO par excellence) et la motivation pour devenir des référents techniques.
  • Sélection de l’Organisme de Formation : Privilégier un centre de formation agréé Autodesk, avec des formateurs qui sont eux-mêmes des ingénieurs structure expérimentés.
  • Planification et Budget : Allouer le temps et les ressources nécessaires. Intégrer la formation dans le plan de charge, par exemple en utilisant les périodes de plus faible activité.
  • Mise en Place de l’Environnement Technique : S’assurer que les postes de travail sont suffisamment puissants (RAM, carte graphique) et que les licences logicielles (RSA, Revit) sont à jour.
  • Lancement d’un Projet Pilote : Appliquer les compétences fraîchement acquises sur un projet interne ou un projet à faible enjeu pour roder le workflow et identifier les points de blocage.
  • Standardisation des Livrables : Développer des gabarits pour les notes de calcul et les rapports. Utiliser un outil comme l’Application Excel pour le Suivi de Chantier BTP | Solution Efficace et Fiable pour suivre la production de ces documents.
  • Validation du Workflow BIM : Organiser des sessions de test pour valider l’échange de données entre RSA, Revit, et d’autres logiciels comme Tekla ou Advance Steel.
  • Capitalisation des Connaissances : Mettre en place un serveur partagé ou un wiki interne pour stocker les scripts Dynamo, les familles Revit optimisées, et les bonnes pratiques.
  • Objectif Certification : Encourager et financer le passage de la certification Autodesk Certified Professional (ACP) pour valoriser les compétences des collaborateurs et la crédibilité du bureau d’études.

Foire Aux Questions (FAQ)

Comment Robot Structural Analysis gère-t-il l’analyse des instabilités comme le déversement (Flambement Latéral-Torsionnel) ?

RSA aborde le déversement, un phénomène critique pour les poutres en acier fléchies, en appliquant rigoureusement l’Eurocode 3. L’ingénieur doit définir les maintiens latéraux (par exemple, les pannes sur une traverse de portique). Le logiciel calcule alors le moment critique de déversement (Mcr) et en déduit le facteur de réduction χ_LT. Cette vérification est intégrée dans le module de dimensionnement acier, qui compare le moment fléchissant agissant (M_Ed) à la résistance au déversement (Mb,Rd). Une formation adéquate est cruciale pour paramétrer correctement les longueurs de déversement (L_LT) et interpréter les résultats.

Quelle est la différence fondamentale entre le lien bidirectionnel RSA-Revit et une simple importation/exportation IFC ?

L’export IFC est un transfert de géométrie et de données à un instant T, souvent unidirectionnel et pouvant entraîner une perte d’informations. Le lien bidirectionnel RSA-Revit est un processus de synchronisation intelligent. Il s’appuie sur le modèle analytique partagé. Les modifications (changement de section, ajout d’une barre) faites dans RSA peuvent être revues, acceptées ou rejetées dans Revit, et vice-versa. Ce workflow préserve l’intégrité des données, assure la traçabilité des changements et constitue le fondement d’une véritable collaboration BIM entre l’architecte et l’ingénieur structure.

Une formation RSA est-elle suffisante pour dimensionner des assemblages complexes non-standards ?

Non, et c’est un point crucial. La Formation Robot Structural Analysis Charpente permet de maîtriser le module d’assemblages intégré, qui est excellent pour les attaches standards définies dans l’Eurocode 3 (pieds de poteaux, encastrements poutre-poteau, etc.). Cependant, pour des nœuds complexes (ex: assemblages tubulaires multi-plans, attaches sur-mesure), RSA atteint ses limites. L’ingénieur devra alors utiliser des logiciels spécialisés en calcul d’attaches par éléments finis (comme IDEA StatiCa) ou modéliser l’assemblage en détail avec des éléments coques et solides directement dans RSA, ce qui requiert une expertise MÉF très avancée.

Comment l’API de Robot et les scripts Dynamo peuvent-ils optimiser le dimensionnement d’une charpente métallique ?

Dynamo, via l’API (Application Programming Interface) de Robot, transforme l’ingénieur en « concepteur augmenté ». Au lieu de tester manuellement quelques options, un script Dynamo peut automatiser des milliers d’itérations. Par exemple, pour un treillis de toiture, le script peut faire varier la hauteur, l’espacement des montants, et les types de profilés pour toutes les barres. Pour chaque configuration, il lance une analyse, vérifie les ratios de travail selon l’Eurocode 3, et stocke le poids total. Au final, il présente à l’ingénieur les 5 solutions les plus légères et conformes, permettant une optimisation structurelle et économique impossible à atteindre manuellement.

Pour un projet sismique, comment RSA intègre-t-il les exigences de ductilité de l’Eurocode 8 dans le calcul des assemblages ?

RSA, via son analyse spectrale, calcule les efforts sismiques. Cependant, l’Eurocode 8 impose des règles de « capacity design » pour garantir un comportement ductile (la ruine doit se produire par plastification des poutres, pas par rupture fragile des assemblages ou des poteaux). RSA ne vérifie pas automatiquement ces règles. L’ingénieur formé doit utiliser le logiciel pour : 1) Extraire les moments résistants plastiques des poutres (Mpl,Rd). 2) Appliquer ces moments aux nœuds pour en déduire les efforts majorés à utiliser pour le dimensionnement des assemblages et des poteaux. RSA est l’outil de calcul, mais l’application des concepts de ductilité reste de la responsabilité de l’ingénieur, une compétence clé enseignée dans les modules avancés de la formation.
