Fiche de contrôle ferraillage : Modèle Prêt à Télécharger (2026)

Fiche de contrôle ferraillage: Section 1: Introduction & 2026 Strategic Landscape

Fiche de contrôle ferraillage. N’attendez pas de moi un discours marketing sur la digitalisation. Le béton craque, l’acier rouille, et la gravité ne prend jamais de vacances. En 2026, le secteur du BTP est pris dans un étau. D’un côté, la crise de la décarbonation nous impose une optimisation agressive des structures, nous forçant à chasser le moindre kilogramme d’acier et de ciment superflu. Moins de matière signifie moins de marge d’erreur. De l’autre, nous subissons le contrecoup des promesses non tenues de matériaux composites miracles et de solutions prétendument disruptives qui se révèlent être des cauchemars logistiques et assurantiels. Cette friction nous ramène brutalement aux fondamentaux : le mariage du béton et de l’acier. C’est un couple qui a fait ses preuves, mais dont la solidité dépend entièrement de la qualité de son exécution. Un Ingénieur en Structure : Rôle, Missions, Formation et Débouchés en 2025 sait que la théorie des bureaux d’études s’effondre face à un enrobage manquant ou un recouvrement trop court.

Dans ce paysage à haut risque, un document aussi trivial en apparence qu’une Fiche de contrôle ferraillage : Modèle Prêt à Télécharger cesse d’être une simple formalité administrative. Il devient un actif stratégique. C’est la dernière ligne de défense de l’ingénieur avant que des centaines de mètres cubes de béton ne viennent sceller définitivement une non-conformité potentiellement catastrophique. Pour 4Génie Civil, fournir cet outil n’est pas un service, c’est une doctrine. C’est l’intelligence de 21 ans de chantiers, de nuits blanches à vérifier des plans et de discussions houleuses avec des ferrailleurs, condensée dans un processus de contrôle systématique. Oubliez les gadgets. La pérennité d’un ouvrage se joue ici, dans la rigueur de la vérification, bien avant que le premier Rapport Journalier de Chantier : Pourquoi et Comment le Rédiger ? (Guide 2026) ne soit rédigé. C’est la différence entre un bâtiment qui tiendra un siècle et un dossier de sinistre décennal.

Fiche de contrôle ferraillage: Section 2: Deep Technical Dive & Engineering Principles

Le béton armé est un pacte. Un pacte physique simple mais exigeant. Le béton, une roche artificielle issue d’un Dosage béton 350 kg avec mélange sable et gravier : Recette Exacte avec Mélange Sable/Gravier (Guide 2026), possède une excellente résistance à la compression (typiquement 25 à 40 MPa pour un C25/30), mais une résistance en traction quasi nulle, de l’ordre de 10% de sa résistance en compression. Il se fissure sous le moindre effort d’étirement. L’acier, lui, est le champion de la traction. Une barre d’armature standard B500B a une limite d’élasticité garantie de 500 MPa. Le principe du béton armé est donc de placer ces barres d’acier précisément là où la structure va subir des contraintes de traction. C’est la base des Les Cours de Génie Civil Incontournables : RDM, Béton, Sols (vedio) (Guide 2026).

La Résistance des Matériaux (RDM) nous donne les clés pour ce positionnement. Prenons une poutre simplement appuyée, soumise à une charge verticale. Elle fléchit. Sa fibre supérieure se comprime, sa fibre inférieure s’étire. La contrainte de flexion (σ) est maximale aux fibres extrêmes et se calcule par la formule σ = M/v, où M est le moment fléchissant (en kN.m) et v (ou I/z) est le module de flexion de la section. Le béton en partie haute encaisse la compression, tandis que les aciers longitudinaux, placés en partie basse avec un enrobage suffisant, reprennent la totalité de l’effort de traction. Sans eux, la rupture serait instantanée et fragile. La fiche de contrôle vérifie que ces aciers principaux sont bien là, au bon diamètre et à la bonne position. C’est non négociable.

Mais les efforts ne sont pas que de la flexion. L’effort tranchant (V), la force verticale qui tend à cisailler la poutre près des appuis, génère des contraintes de cisaillement (τ). Une approximation simpliste est τ = V/A, mais la réalité est plus complexe et suit une distribution parabolique. Ces contraintes se matérialisent par des fissures inclinées à 45°. Pour coudre ces fissures, on utilise des armatures transversales : les cadres, étriers ou épingles. Leur rôle est capital. Ils s’opposent à l’ouverture de ces fissures et empêchent la ruine par effort tranchant, une rupture particulièrement brutale. Le calcul du ferraillage des poteaux, semelles isolées, semelles excentrées et poutres : Méthodologie complète est un exercice qui ne tolère aucune approximation sur ce point. La courbe contrainte-déformation de l’acier (loi de Hooke) est l’autre pilier. On voit d’abord un domaine élastique où l’acier se déforme et revient à sa forme initiale. Puis vient la limite d’élasticité (fy), où l’acier commence à se déformer plastiquement (de manière permanente). C’est cette capacité de déformation plastique, ou ductilité, qui confère à la structure sa capacité à se déformer de manière visible avant de rompre, prévenant d’un danger imminent. Une fiche de contrôle qui valide la nuance d’acier (par exemple, la présence de la classe de ductilité B ou C requise en zone sismique) est une assurance-vie.

L’Expert’s Secret : La tyrannie de la séquence de livraison.

Le secret que les logiciels de Planning Suivi de Chantier Excel Gratuit : Le Guide Complet 2026 pour les Professionnels du BTP ne modéliseront jamais, c’est la friction humaine et physique de la logistique du ferraillage sur un site exigu. Les plans de ferraillage sont parfaits, le BIM 4D est magnifique. Puis le premier camion arrive. Il livre les aciers pour le plancher du R+3 alors que l’équipe est en train de ferrailler les fondations. Ces tonnes d’acier, faute de place, sont stockées « temporairement » sur l’unique zone de déchargement disponible. Le lendemain, le camion contenant les aciers des fondations arrive, mais ne peut plus accéder à la zone de stockage ni être déchargé à proximité de la grue. Résultat : double manutention, perte de temps, risque d’endommager ou de mélanger les barres, et un chef de chantier qui passe ses journées à résoudre des problèmes logistiques au lieu de contrôler la qualité. La véritable intelligence de chantier, c’est d’imposer au fournisseur une séquence de livraison calée sur le phasage d’exécution, avec des pénalités contractuelles. Le plan de livraison des aciers est aussi important que le plan de ferraillage lui-même. C’est un point à aborder dès le Procès-Verbal de Démarrage : Modèle Prêt à Télécharger.

Fiche de contrôle ferraillage: Section 3: Innovations & Brand Benchmarking

Un plan de ferraillage, aussi parfait soit-il, est inutile si les cages d’armatures de plusieurs tonnes sont déformées, mal positionnées ou si leur mise en place crée des risques pour les équipes. C’est ici que les engins de levage entrent en jeu, non pas comme de simples transporteurs de charge, mais comme des outils de précision. Analysons ce que les géants comme Liebherr (Grues et engins de terrassement), Potain (Grues à tour) et Caterpillar (Engins de chantier et terrassement) proposent réellement pour 2026, au-delà du vernis marketing.

Le discours commercial est saturé d’IoT et de « chantiers connectés ». On nous vend une grue qui, via une puce RFID sur la cage d’armature, connaît sa destination exacte et la positionne au millimètre près. La réalité du terrain est plus boueuse. La puce est illisible, le réseau Wi-Fi du chantier est saturé, et le grutier se fie aux mêmes gestes ancestraux pour communiquer avec le chef de manœuvre. Le gain de productivité de ces systèmes est souvent marginal et ne justifie pas l’investissement et la complexité additionnels, surtout quand un simple Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026) suffit à clarifier les besoins de la semaine. La véritable innovation n’est pas dans le « smart », elle est dans la performance brute et la sécurité intrinsèque.

Comparons ce qui est comparable. Une grue Potain (Grues à tour) de 2026 se distingue par la finesse de sa variation de vitesse (technologie High Precision Control). Elle permet de poser une cage de ferraillage de 8 tonnes avec une douceur qui évite les chocs, les déformations et le déplacement des cales d’enrobage. C’est un gain qualitatif direct. Liebherr, avec ses systèmes anti-collision avancés et ses cabines à visibilité augmentée, réduit le risque d’accrochage avec les structures déjà en place, un incident fréquent qui peut tordre des aciers en attente. C’est un gain de sécurité et de temps (pas de reprise à faire). Caterpillar, plus présent sur le terrassement et la manutention au sol avec ses pelles, intervient dans le déchargement et le stockage initial. Leurs nouveaux modèles équipés de systèmes de pesage embarqués et de caméras 360° permettent de manipuler les paquets d’acier avec plus de précision et de sécurité, en évitant de les endommager. L’IoT devient pertinent non pas pour guider la grue, mais pour la traçabilité : scanner le code-barres d’un paquet d’acier à la livraison pour valider automatiquement sa conformité par rapport à la commande et au planning. C’est là que réside le gain, dans la fiabilisation des processus de Suivi Chantier : Méthodologie Complète pour l’Ingénieur (OPC) (Guide 2026), pas dans l’automatisation gadget. D’autres acteurs comme Sany Global (Pompes à béton et grues) ou XCMG (Machinerie lourde internationale) poussent également des solutions, mais la robustesse et la fiabilité du service après-vente des marques européennes restent un critère dominant.

Fiche de contrôle ferraillage: Section 4: The « 4Génie Civil » Master Comparison Table

Fiche de contrôle ferraillage: Section 5: Norms, Eurocodes & Safety

Le contrôle du ferraillage n’est pas une question d’opinion. C’est l’application stricte de la norme, principalement l’Eurocode 2 : Calcul des structures en béton (NF EN 1992-1-1). Ignorer ses prescriptions, c’est jouer à la roulette russe avec la stabilité de l’ouvrage. Trois points sont absolument critiques et forment le cœur de toute fiche de contrôle sérieuse.

Premièrement, l’enrobage (Clause 4.4.1). C’est l’épaisseur de béton qui protège les aciers de la corrosion et du feu. L’enrobage nominal (c_nom) est calculé comme c_nom = c_min + Δc_dev, où c_min est le minimum requis pour la durabilité (dépend des classes d’exposition : XC, XD, XS…) et la résistance au feu, et Δc_dev est une marge pour les écarts d’exécution (typiquement 10 mm). Un contrôle visuel et métrique des cales d’enrobage (type, matériau, espacement) est la seule garantie que cette protection vitale sera effective. Une cale manquante ou écrasée est une porte d’entrée pour la pathologie.

Deuxièmement, les longueurs d’ancrage et de recouvrement (Clause 8.4 et 8.7). Les barres d’acier ne sont pas infinies. On doit les raccorder (recouvrement) ou les terminer (ancrage). La force doit pouvoir transiter d’une barre à l’autre via le béton. La longueur de recouvrement (l0) dépend du diamètre de la barre, de la qualité de l’acier, de la résistance du béton et des conditions d’adhérence. Un recouvrement trop court est une garantie de glissement et de rupture fragile. Le mesurer sur site, pour chaque type de jonction, est une tâche fastidieuse mais indispensable. C’est un point clé du calcul de ferraillage d’une poutre en béton armé selon Eurocode 2 : Calcul de structure : Le Guide Complet pour les Ingénieurs BTP (Guide 2026).

Troisièmement, les pourcentages d’armatures (Clause 9). L’Eurocode 2 impose des ratios minimums pour éviter les ruptures fragiles (contrôle de la fissuration) et des ratios maximums pour éviter la congestion d’aciers, qui empêcherait une mise en place correcte du béton et un bon enrobage. Le contrôle sur site consiste à vérifier que le nombre et le diamètre des barres correspondent aux plans, qui sont supposés respecter ces ratios.

Stratégie de Mitigation des Risques : La Triple Barrière

La prévention d’un sinistre structural lié au ferraillage repose sur une défense en profondeur. 1) Barrière Numérique : Utiliser des logiciels BIM comme Tekla / Trimble (Modélisation de structures acier/béton) ou Apprenez Revit : Formation complète en architecture 3D pour modéliser le ferraillage en 3D. Cela permet de détecter les conflits (aciers qui se croisent, impossibilité de vibrer le béton) en amont, au bureau d’études. 2) Barrière Contractuelle : Exiger des aciers certifiés AFNOR (Normalisation française et internationale) et imposer la présence d’un responsable qualité du ferrailleur sur site. Le Procès-verbal d’implantation : Modèle Prêt à Télécharger doit valider les axes avant même le début du ferraillage. 3) Barrière Physique : La Fiche de contrôle ferraillage : Modèle Prêt à Télécharger est l’ultime rempart. Elle doit être contresignée par l’ingénieur de l’entreprise, le bureau de contrôle et la maîtrise d’œuvre. La règle est simple : Pas de signature, pas de béton. C’est la seule procédure qui responsabilise tous les acteurs et garantit que le contrôle n’est pas une simple formalité.

Fiche de contrôle ferraillage : Section 6: Site Manager’s Operational Checklist

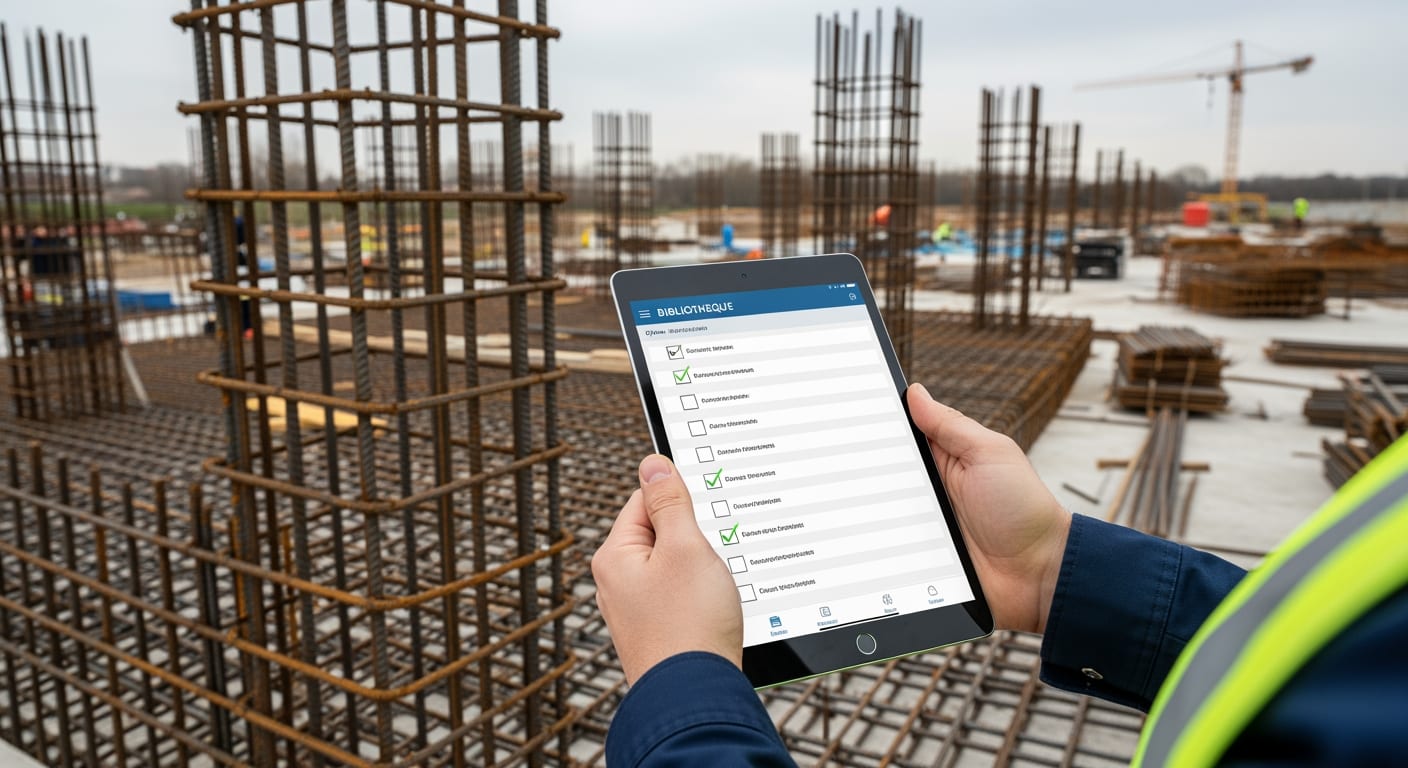

Points de contrôle critiques – Ferraillage (Avant Coulage)

A. CONFORMITÉ DES MATÉRIAUX (À LA LIVRAISON)

• [ ] Bordereaux de livraison vs Commande : Vérifier la correspondance des diamètres، nuances (B500B، etc.)، et quantités.
• [ ] Certificats de conformité matière : Exiger et archiver les certificats du fournisseur pour chaque lot.
• [ ] Marquage des barres : Vérifier la présence des marquages laminés sur les barres identifiant l’aciérie et la nuance.
• [ ] État des aciers : Absence de corrosion généralisée (rouille non adhérente tolérée)، de boue، d’huile ou de peinture.
• [ ] Stockage : Aciers stockés hors du contact direct avec le sol، triés par diamètre et par lot.

B. FAÇONNAGE & ASSEMBLAGE (CONFORMITÉ AUX PLANS)

• [ ] Diamètres : Vérifier que les diamètres mis en œuvre correspondent aux plans de ferraillage (utiliser un pied à coulisse si nécessaire).
• [ ] Nombre de barres : Compter les barres dans chaque nappe، lit، et paquet (poutres، poteaux).
• [ ] Formes et Cotes : Contrôler les dimensions des cadres، étriers، épingles et le respect des angles de pliage.
• [ ] Ligatures : Vérifier que les ligatures sont en nombre suffisant pour garantir l’indéformabilité de la cage d’armature lors du bétonnage.
• [ ] Armatures en attente : Vérifier la position، la longueur et la protection des attentes pour les éléments futurs.

C. POSITIONNEMENT DANS LE COFFRAGE

• [ ] Position des nappes : Mesurer la position des lits d’acier (inférieur، supérieur) par rapport au fond de coffrage.
• [ ] Espacement des barres : Vérifier l’entraxe entre les barres. Il doit être suffisant pour permettre le passage des plus gros granulats du béton (cf. Fiche de Contrôle Bétonnage : Modèle Prêt à Télécharger).
• [ ] Espacement des cadres/étriers : Mesurer l’espacement des armatures transversales، notamment le resserrement près des appuis.
• [ ] Position des chapeaux et renforts : Vérifier la présence et la position correcte des aciers de renfort (trémies، angles).

D. ENROBAGE ET CALAGE

• [ ] Type de cales : Vérifier que les cales d’enrobage sont conformes aux spécifications (matériau، forme) et adaptées à la classe d’exposition.
• [ ] Quantité et espacement des cales : Contrôler la densité des cales (généralement 4-5 par m²) pour éviter la flexion des aciers sous leur propre poids ou celui du béton.

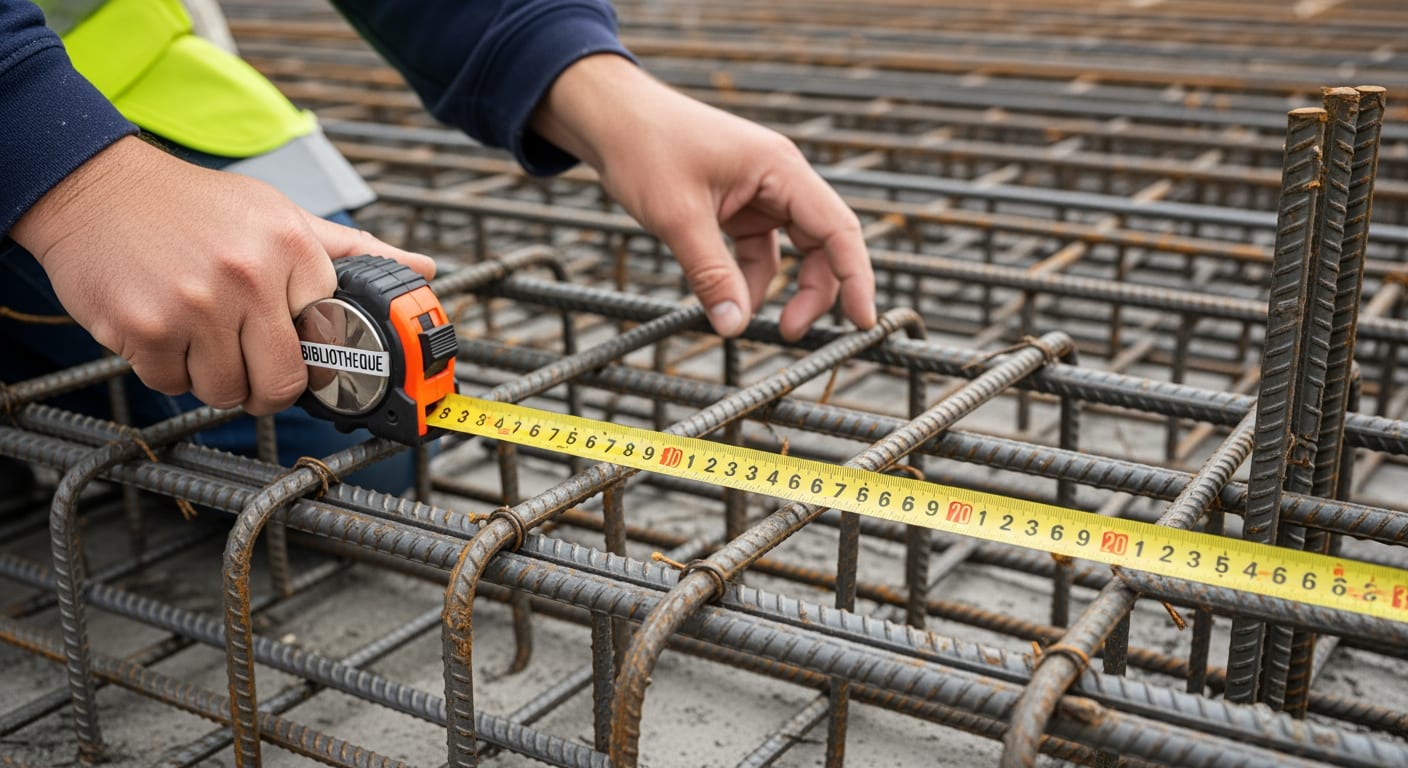

• [ ] Mesure de l’enrobage : Mesurer l’enrobage en plusieurs points (inférieur، latéral) pour s’assurer de sa conformité avec le c_nom des plans. Utiliser une pige.

E. RECOUVREMENTS & ANCRAGES

• [ ] Longueur de recouvrement : Mesurer la longueur des recouvrements pour les différents diamètres et vérifier leur conformité avec les plans ou les abaques de l’EC2.
• [ ] Position des recouvrements : S’assurer que les recouvrements ne sont pas tous positionnés dans la même section (staggering) et sont hors des zones de sollicitation maximale.
• [ ] Crochets d’ancrage : Vérifier la présence et la forme des retours et crochets d’ancrage en bout de barre.

F. PROPRETÉ FINALE

• [ ] Nettoyage final : Vérifier l’absence de débris (fils de fer، bois، papier، terre) dans le fond de coffrage avant la fermeture finale.
• [ ] Humidification : S’assurer que le coffrage (si en bois) est correctement humidifié pour ne pas absorber l’eau du béton.

G. VALIDATION

• [ ] Visa de l’Entreprise :
• [ ] Visa du Bureau de Contrôle :
• [ ] Visa de la Maîtrise d’Œuvre :
• [ ] Date et Heure du contrôle :
• [ ] Autorisation de coulage : OUI / NON
