Calcul des Fondations : Feuille de calcul Excel – Guide technique (Update 2026)

calcul des fondations : Introduction & 2026 Strategic Landscape

Le calcul des fondations est la discipline maîtresse assurant la stabilité et la pérennité des constructions. À l’horizon 2026, cette expertise transcende les simples calculs de portance pour intégrer des paradigmes complexes : la décarbonation, la résilience structurelle et la digitalisation intégrale. L’ingénierie des fondations ne se contente plus de répondre à une descente de charges ; elle doit optimiser l’empreinte carbone dès la conception, en phase avec les exigences croissantes de la RE2020 et ses futures itérations.

L’impératif de durabilité pousse à l’innovation dans les matériaux, avec une adoption accélérée des bétons bas-carbone. Ce changement impose une réévaluation des modèles de calcul, car les propriétés mécaniques et le comportement rhéologique de ces nouveaux matériaux diffèrent. La résistance caractéristique et la cinétique de prise influencent directement le phasage du chantier et la performance à long terme des fondations, qu’il s’agisse de semelle isolée, de `semelle filante` ou de `radier`.

Parallèlement, l’intégration des jumeaux numériques (Digital Twins) devient une norme. Ces modèles dynamiques, alimentés par des données de capteurs in-situ, permettent une analyse prédictive de l’interaction sol-structure. Ils simulent le `tassement` en temps réel et valident la performance des fondations face aux charges dynamiques et aux aléas climatiques. La cybersécurité de ces plateformes est devenue un enjeu stratégique, protégeant l’intégrité des données de conception et d’exécution contre toute manipulation. Le CV Ingénieur Structure & BIM 2026 : Modèle ATS reflète cette double compétence en calcul et en technologie.

calcul des fondations : Deep Technical Dive & Engineering Principles

La maîtrise du calcul des fondations repose sur une compréhension approfondie de la mécanique des sols, de la résistance des matériaux (RDM) et des cadres normatifs. Le processus vise à garantir que les contraintes transmises au sol restent inférieures à sa capacité portante et que les déformations (tassements) demeurent dans des limites admissibles pour la superstructure.

Principes de Mécanique des Sols et Descente de Charges

La première étape est la feuille de calcul de descente de charges : Modèle Gratuit (2026), qui quantifie les charges permanentes (G) et d’exploitation (Q) transmises par chaque élément porteur. Ces charges, exprimées en kilonewtons (kN), sont ensuite appliquées à la fondation, qui les répartit sur le sol. La distribution des contraintes dans le sol n’est pas uniforme ; elle suit un bulbe de pression dont la forme et la profondeur dépendent de la géométrie de la fondation et de la nature du sol.

L’analyse géotechnique, formalisée dans un rapport de sol (Mission G2), est non-négociable. Elle fournit la `contrainte admissible` (q_adm) du sol, généralement exprimée en Mégapascals (MPa). Cette valeur est le seuil à ne pas dépasser pour éviter la rupture du sol. La vérification fondamentale est donc : σ_sol ≤ q_adm, où σ_sol est la contrainte effective appliquée par la fondation.

Le calcul des fondations à l’État Limite Ultime (ELU)

L’ELU vise à prévenir l’effondrement de la structure. Les calculs sont menés avec des charges pondérées (ex: 1.35G + 1.5Q selon l’Eurocode) et des résistances de matériaux minorées par des `coefficients de sécurité` (γb pour le béton, γs pour l’acier). L’objectif est de vérifier la résistance de la fondation elle-même.

Pour une `semelle isolée` en `béton armé`, deux vérifications critiques sont menées :

1. Flexion : La semelle se comporte comme une console inversée encastrée au droit du poteau. Le moment de flexion maximal (M_u) doit être inférieur au moment résistant de la section de béton armé. Le calcul du ferraillage est alors effectué pour reprendre ces efforts de traction.

2. Poinçonnement : C’est un risque de rupture par cisaillement autour du poteau. La contrainte de cisaillement (v_Ed) est calculée sur un contour critique et doit être inférieure à la contrainte résistante au poinçonnement (v_Rd,c), qui dépend de la `résistance caractéristique` du béton (f_ck) et du taux de `ferraillage`.

Le calcul des fondations à l’État Limite de Service (ELS)

L’ELS garantit le bon fonctionnement et la durabilité de l’ouvrage. La principale vérification concerne le `tassement`. On distingue le tassement absolu (affaissement global) du tassement différentiel (différence de tassement entre deux points d’appui), qui est le plus préjudiciable car il induit des contraintes secondaires dans la superstructure (fissures, blocage de portes).

Les calculs à l’ELS sont menés avec des combinaisons de charges quasi-permanentes. Le tassement est estimé à l’aide de modèles rhéologiques (méthode pressiométrique, oedométrique) qui prennent en compte la compressibilité du sol. Les limites de tassement différentiel sont typiquement de l’ordre de L/500 à L/300, où L est la portée entre appuis.

Workflow Opérationnel pour le calcul des fondations

Le processus itératif suivi par les bureaux d’études et validé par les ingénieurs travaux est rigoureux :

1. Analyse des données d’entrée : Exploitation du rapport `géotechnique` et des plans de structure.

2. Pré-dimensionnement : Estimation des dimensions de la fondation (A = N_ser / q_adm) pour une première itération.

3. Vérification à l’ELU : Calcul des contraintes au sol avec les charges pondérées. Ajustement des dimensions si q_ELU > q_ult (portance ultime du sol).

4. Dimensionnement structurel : Calcul des moments et efforts tranchants. Détermination des sections d’acier (ferraillage) nécessaires pour les `semelles`, `radiers` ou `pieux`.

5. Vérification à l’ELS : Calcul des tassements et vérification de leur compatibilité avec les exigences de la superstructure.

6. Optimisation : Itérations pour trouver le meilleur compromis entre sécurité, coût et performance, en envisageant des solutions comme les `micropieux` ou l’amélioration de sol si les fondations superficielles sont inadéquates.

7. Production des livrables : Notes de calcul détaillées et plans d’exécution pour le chantier.

calcul des fondations : Innovation & Benchmarking of Key Solutions

En 2026, l’efficacité du calcul des fondations est amplifiée par des solutions technologiques de pointe. L’interopérabilité et l’intégration de l’IA sont les principaux vecteurs de performance. Nous analysons ici trois piliers de cette transformation.

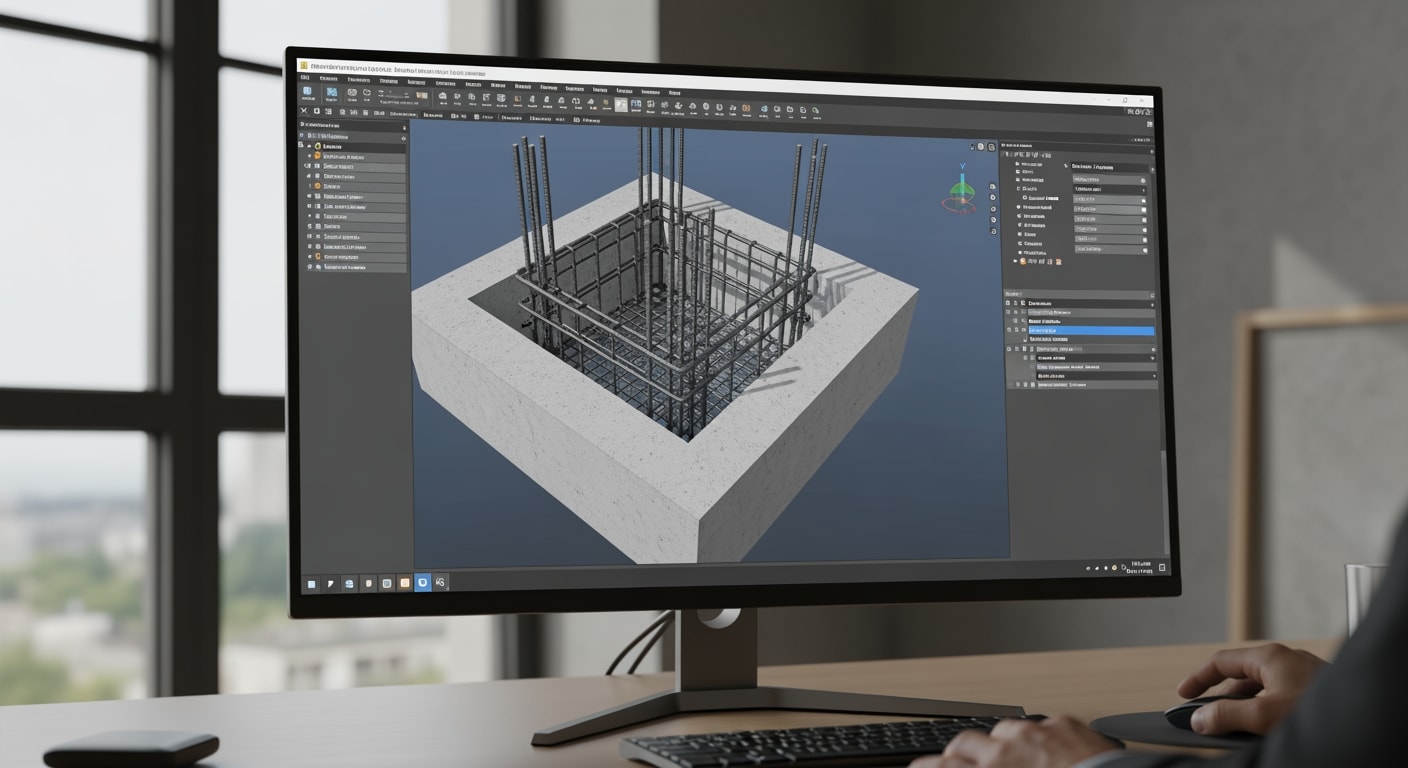

1. Logiciels de Calcul Intégré : Tekla Structures & CYPE

Les plateformes comme Tekla Structures de Trimble et la suite logicielle de CYPE dominent le marché par leur approche intégrée. Leur avantage concurrentiel pour 2026 réside dans leur capacité à fusionner l’analyse structurelle et géotechnique au sein d’un même modèle BIM.

• The 2026 Edge : L’interopérabilité via les formats IFC 4.3 permet une communication fluide entre le modèle architectural (Revit, ArchiCAD), le modèle d’analyse structurelle et les outils de planification. CYPE se distingue par ses modules dédiés à l’interaction sol-structure, qui modélisent le sol par des ressorts non-linéaires, offrant une simulation de tassement beaucoup plus réaliste qu’une simple approche de Winkler.
• Productivity & ROI : L’automatisation du calcul de ferraillage et la détection de clashes entre les armatures et les réseaux enterrés réduisent les erreurs de conception de plus de 20% selon les retours d’expérience. Le ROI est atteint en moins de 18 mois par la diminution des reprises sur chantier.

2. Matériaux Innovants : Bétons à Ultra-Hautes Performances (BFUP) et Bas-Carbone

L’innovation matérielle est cruciale. Les BFUP, avec une résistance à la compression > 150 MPa, permettent de réduire drastiquement le volume des fondations, notamment pour les `pieux` et `micropieux` sous des charges extrêmes. Les bétons bas-carbone, utilisant des ciments de type CEM III ou des additions comme les laitiers de haut-fourneau, deviennent la norme.

• The 2026 Edge : La feuille de route se concentre sur la prédictibilité. Des modèles numériques avancés simulent la durabilité de ces bétons face aux cycles gel-dégel ou aux attaques chimiques, assurant une performance sur 100 ans. L’enjeu est d’intégrer ces modèles directement dans les logiciels de calcul de structure.
• Productivity & ROI : Bien que plus coûteux à l’achat, ces bétons réduisent le volume total, les coûts de transport et l’empreinte carbone du projet. Le ROI est aussi sociétal, alignant les projets sur les objectifs de neutralité carbone.

3. Cybersécurité des Données de Chantier : Les Plateformes Sécurisées

Avec les chantiers 4.0, le jumeau numérique est un actif critique. La protection des données de conception (plans de ferraillage, notes de calcul) et des données opérationnelles (rapports de forage, suivi de bétonnage) est primordiale. Des acteurs comme Palo Alto Networks et des services spécialisés comme ceux de CorsicaTech sont essentiels.

• The 2026 Edge : Les solutions de 2026 utilisent l’IA pour la détection de menaces en temps réel. Elles sécurisent les flux de données entre le bureau d’études, le cloud et les tablettes sur site, garantissant que l’Ingénieur Travaux utilise des plans non-altérés.
• Productivity & ROI : Le ROI est ici une assurance contre les pertes catastrophiques. Une cyberattaque réussie peut paralyser un chantier, engendrer des malfaçons structurelles ou entraîner des vols de propriété intellectuelle. L’investissement en cybersécurité est une condition sine qua non de la digitalisation.

calcul des fondations : The « 4Génie Civil » Master Comparison Table

Ce tableau compare différentes solutions de fondations selon des critères techniques et économiques pertinents pour 2026, en intégrant les nouvelles performances et l’impact environnemental.

calcul des fondations : Norms, Eurocodes & Safety Protocols

Un calcul des fondations rigoureux est indissociable d’un cadre normatif strict. En 2026, la maîtrise des Eurocodes est un prérequis absolu pour tout Ingénieur en Structure. Ces normes harmonisées garantissent un niveau de sécurité et de performance uniforme à travers l’Europe.

Référentiels Normatifs pour le calcul des fondations

Le corpus normatif principal s’articule autour de trois piliers :

1. Eurocode 7 (NF EN 1997) – Calcul géotechnique : C’est la norme reine pour le calcul des fondations. Elle définit les approches de calcul (Approche 1, 2 ou 3) pour vérifier la stabilité vis-à-vis de la capacité portante, du glissement et de la stabilité d’ensemble. Elle impose l’utilisation de valeurs caractéristiques pour les propriétés du sol et de coefficients partiels de sécurité.

2. Eurocode 2 (NF EN 1992) – Calcul des structures en béton : Cette norme gouverne le dimensionnement du `béton armé` lui-même. Elle fournit les règles pour le calcul du ferraillage en flexion, à l’effort tranchant et au poinçonnement, ainsi que les exigences de durabilité (classe d’exposition, enrobage).

3. NF P 94-500 – Missions d’ingénierie géotechnique : Bien que n’étant pas un Eurocode, cette norme française est fondamentale. Elle définit le contenu des missions géotechniques (G1, G2, G3, etc.), assurant que les données d’entrée utilisées pour le calcul sont fiables et suffisantes. L’évolution des Normes NF P 94-500 est à suivre de près.

L’interaction sol-structure est le point de convergence de ces normes. Un dimensionnement réussi selon l’Eurocode 7 doit être validé par un calcul structurel conforme à l’Eurocode 2.

Stratégie de Maîtrise des Risques sur Chantier

La transition de la note de calcul à la réalité du terrain est une phase critique. Une stratégie de mitigation des risques doit être proactive et documentée, notamment via un Procès-verbal de Démarrage.

• Risque Géotechnique Résiduel : Malgré une étude G2, des hétérogénéités de sol peuvent apparaître. La procédure doit inclure une inspection visuelle du fond de fouille par un géotechnicien avant le bétonnage pour confirmer la nature du sol.
• Risque d’Exécution : Des erreurs de positionnement du ferraillage ou un mauvais enrobage peuvent compromettre la durabilité. L’utilisation de fiches de contrôle systématiques est impérative.
• Risque lié à l’Eau : La présence d’eau en fond de fouille peut altérer la portance du sol et la qualité du béton. Un plan de pompage et de drainage doit être prévu.
• Sécurité des Personnels : Les excavations de plus de 1,30 m de profondeur nécessitent un blindage (norme NF EN 13331). Les équipements de levage (grues Liebherr, Potain) doivent disposer d’une Vérification Générale Périodique (VGP) à jour, réalisée par un organisme agréé comme Bureau Veritas.

Cette stratégie est un élément clé du Plan d’Assurance Qualité (PAQ) et doit être maîtrisée par le Chef de Chantier.

calcul des fondations : Site Manager’s Operational Checklist

Voici une liste de points de contrôle critiques pour le conducteur de travaux ou le chef de chantier, garantissant la conformité de l’exécution des fondations avec la note de calcul des fondations et les plans.

• Phase Préparatoire :
• Vérifier la réception et la diffusion de la dernière version du rapport géotechnique et des plans d’exécution du ferraillage.
• Contrôler le procès-verbal d’implantation réalisé par le géomètre.
• S’assurer de la validité des VGP des engins de terrassement (Caterpillar, Komatsu) et de levage.
• Phase d’Excavation :
• Contrôler les cotes de fond de fouille (altimétrie et planimétrie) par rapport aux plans.
• Inspecter visuellement la nature du sol en fond de fouille et la comparer aux hypothèses du rapport de sol. Alerter le bureau d’études en cas de divergence.
• Vérifier la propreté du fond de fouille (absence de terre, de boue, d’eau stagnante) avant la pose du béton de propreté.
• Phase de Ferraillage :
• Utiliser une Fiche de Contrôle Ferraillage pour chaque semelle/radier.

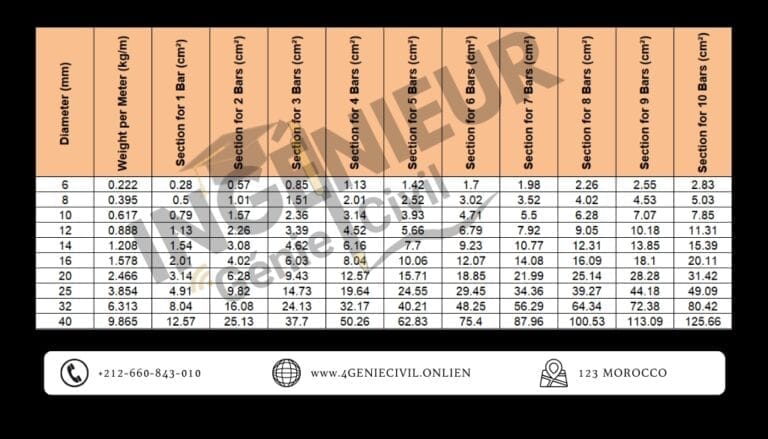

• Vérifier la conformité des aciers : diamètres, nuances (Nuances acier béton armé), nombre et espacement des barres.
• Contrôler la position et la hauteur des attentes pour poteaux/voiles.
• Mesurer l’enrobage des armatures à l’aide de cales conformes.
• Phase de Bétonnage :
• Contrôler le bon de livraison du béton : classe de résistance (ex: C25/30), classe d’exposition, consistance (slump).
• Réaliser des essais au cône d’Abrams pour vérifier la consistance avant coulage.
• S’assurer d’une vibration correcte du béton pour éviter les nids de cailloux, sans provoquer de ségrégation.
• Prélever les éprouvettes de béton pour les essais de résistance à 7 et 28 jours.
• Phase Post-Bétonnage :
• Mettre en place une cure du béton (pulvérisation d’eau, film polyane) pour éviter la dessiccation et la fissuration.
• Vérifier le respect des délais avant décoffrage et chargement de la fondation.

Le suivi rigoureux de cette checklist, documenté via un Rapport Journalier de Chantier, est la meilleure garantie contre les non-conformités liées au calcul des fondations.
