Feuille de calcul des fondations : Semelles Isolées et Filantes (Guide 2026)

Introduction : Le Paysage Stratégique 2026 de la Feuille de Calcul des Fondations

La Feuille de calcul des fondations est bien plus qu’un simple outil de calcul ; elle est l’épine dorsale de la phase de conception structurelle pour tout projet de bâtiment ou d’infrastructure. En 2026, son rôle est amplifié par les mutations profondes du secteur du BTP. Face aux impératifs de décarbonation, à l’intégration systématique du BIM (Building Information Modeling) et à la digitalisation des chantiers, une feuille de calcul performante n’est plus une option, mais une nécessité stratégique. Elle doit désormais intégrer des paramètres complexes, tels que l’empreinte carbone des bétons utilisés ou l’interaction avec les modèles de jumeaux numériques.

L’évolution vers la construction 4.0, où les données sont reines, transforme nos tableurs en véritables dashboards de décision. Ils ne se contentent plus de vérifier des contraintes ; ils optimisent la matière, réduisent les déchets et assurent une traçabilité conforme aux nouvelles réglementations environnementales. Ce guide technique 2026 se positionne à la pointe de cette évolution, en fournissant non seulement les formules, mais aussi la méthodologie pour faire de votre Feuille de calcul des fondations un avantage compétitif majeur.

Feuille de calcul des fondations : Principes d’Ingénierie et Plongée Technique Approfondie

Le dimensionnement des fondations superficielles via une feuille de calcul repose sur une application rigoureuse des principes de la Résistance des Matériaux (RDM) et de la mécanique des sols. Le processus est une cascade logique, partant de la superstructure pour aboutir à l’infrastructure en contact avec le sol.

Workflow Opérationnel du Dimensionnement

1. Descente de Charges (G+Q+W) : La première étape, non négociable, est la quantification précise des charges. Une feuille de calcul de descente de charges Modèle Prêt à Télécharger est indispensable pour agréger les charges permanentes (G), les charges d’exploitation (Q) et les charges climatiques (vent W, neige S). L’ingénieur doit combiner ces charges selon les combinaisons de l’Eurocode 0 à l’État Limite Ultime (ELU) et à l’État Limite de Service (ELS).

2. Analyse Géotechnique : Les données du rapport de sol géotechnique (mission G2) sont capitales. La contrainte admissible du sol (q_adm) à l’ELS et la résistance de calcul (q_net,d) à l’ELU sont les paramètres d’entrée principaux. L’analyse doit aussi révéler les risques de tassements différentiels ou la présence d’agents chimiques agressifs.

3. Pré-dimensionnement de la Semelle : La surface de la semelle (A = B x L) est déterminée à l’ELS pour limiter la contrainte sur le sol. La formule de base est `A ≥ N_ser / q_adm`, où `N_ser` est la charge de service. C’est une première itération qui sera affinée.

Vérifications Mécaniques sur la Feuille de Calcul des Fondations

Une fois la géométrie pré-dimensionnée, la feuille de calcul doit automatiser les vérifications cruciales selon l’Eurocode 2 et l’Eurocode 7.

• Vérification de la portance à l’ELU : La contrainte de calcul sous la semelle, `σ_sol,d = N_Ed / A`, doit être inférieure à la résistance de calcul du sol. Cette vérification prévient la rupture par poinçonnement du sol.
• Vérification au non-renversement : Pour les semelles excentrées, le moment stabilisant doit être supérieur au moment de renversement, avec un coefficient de sécurité adéquat (typiquement ≥ 1.5). La résultante des forces doit rester dans le noyau central de la semelle pour éviter le soulèvement.
• Vérification au glissement : La force horizontale (H_d) doit être inférieure à la résistance au glissement, qui dépend de la charge verticale (N_d) et du coefficient de frottement sol-béton. `H_d ≤ N_d * tan(δ) + C_adh`.

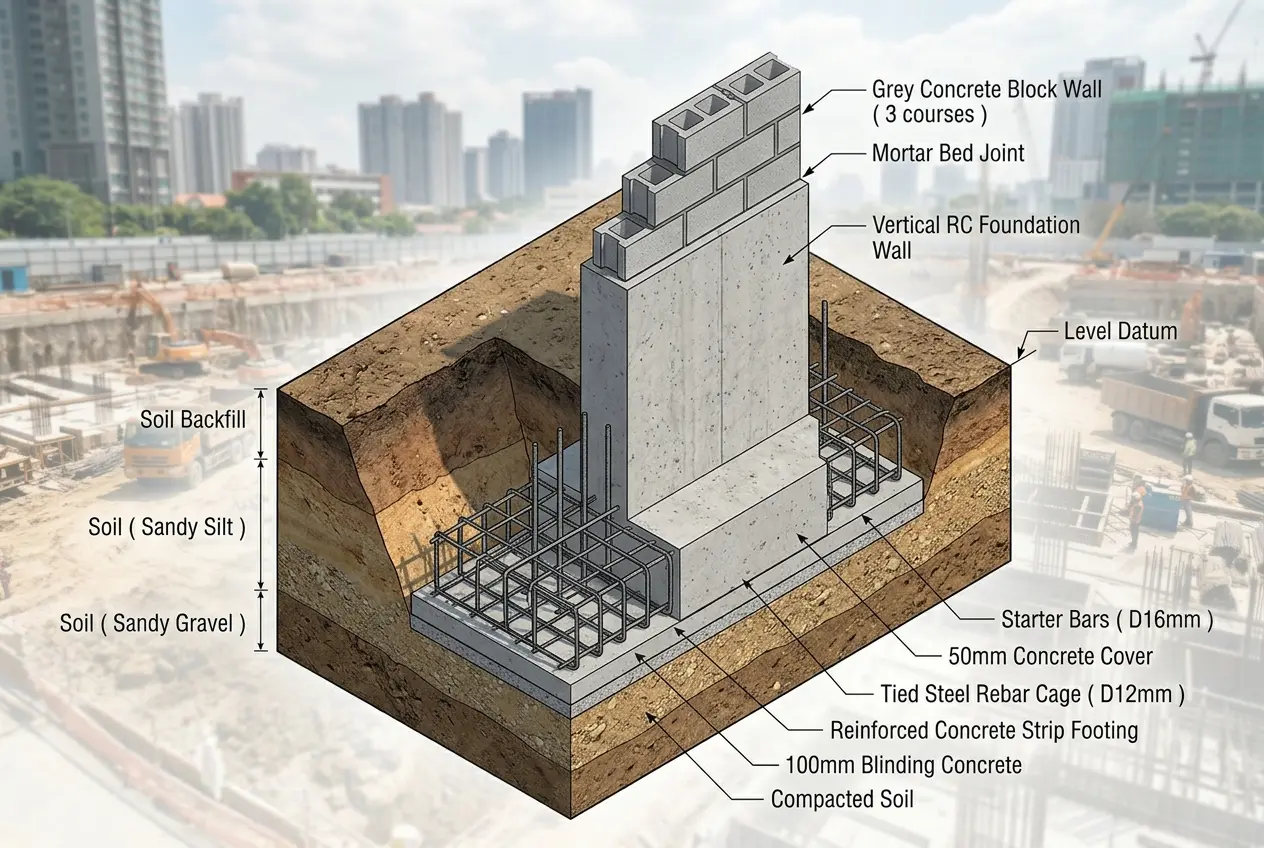

• Calcul du Ferraillage (ELU) : C’est le cœur du calcul du ferraillage des poteaux, semelles isolées, semelles excentrées et poutres : Méthodologie complète. La semelle est modélisée comme une console encastrée au nu du poteau. Le moment fléchissant est calculé et utilisé pour déterminer la section d’acier nécessaire (As) en utilisant la résistance caractéristique du béton (fck) et la limite d’élasticité de l’acier (fyk). La feuille doit aussi vérifier les conditions de non-fragilité (section minimale d’acier) et les espacements réglementaires. Une Fiche de Contrôle de Ferraillage : Guide Complet est ensuite utilisée sur site pour valider la mise en œuvre.
• Vérification au poinçonnement : Pour les semelles isolées sous poteaux chargés, il faut vérifier que l’effort tranchant à la périphérie critique du poteau (`V_Ed`) est inférieur à la résistance au poinçonnement du béton (`V_Rd,c`). Si ce n’est pas le cas, il faut augmenter la hauteur de la semelle ou ajouter des armatures de poinçonnement. Les logiciels spécialisés comme Tekla / Trimble (Modélisation de structures acier/béton) sont particulièrement performants pour cette analyse complexe.

Feuille de calcul des fondations : Innovations 2026 et Benchmarking des Acteurs Clés

En 2026, l’écosystème du calcul de fondations ne se limite plus à Excel. Il s’inscrit dans une chaîne de valeur numérique et matérielle où des acteurs majeurs comme Caterpillar (Engins de chantier et terrassement) ou Saint-Gobain redéfinissent les standards. L’innovation se concentre sur l’efficacité, la durabilité et l’intégration IoT.

Intégration Logicielle et BIM

La feuille de calcul Excel, bien que flexible, trouve sa pleine puissance lorsqu’elle est connectée. Les API permettent désormais de lier Excel à des modèles Revit Architecture : la solution BIM incontournable pour les architectes modernes. Les données de charges issues du modèle 3D Autodesk (Logiciels AutoCAD et Revit BIM) peuvent alimenter directement la feuille de calcul, éliminant les erreurs de saisie. Des logiciels comme CYPE (Logiciels de calcul de structures) ou Robot Structural Analysis proposent des modules de fondation qui, bien que plus rigides, offrent une analyse par éléments finis (FEM) plus poussée, notamment pour l’interaction sol-structure.

Matériaux et Durabilité

Saint-Gobain, à travers ses filiales (ex: Chryso), est à la pointe de l’innovation sur les adjuvants pour bétons bas-carbone. Une Feuille de calcul des fondations moderne doit pouvoir intégrer ces nouvelles formulations. Par exemple, l’utilisation d’un béton avec un ciment CEM III ou CEM V modifie la cinétique de prise et les résistances à jeune âge, des paramètres qui peuvent être intégrés dans la feuille pour optimiser le planning de décoffrage. Le tableau de dosage de béton et mortier devient ainsi un outil dynamique lié à l’analyse d’impact environnemental.

Équipements de Chantier Connectés

La phase de réalisation est directement impactée. Les engins de terrassement de Komatsu (Matériel de construction et minier) ou Volvo CE (Équipements de construction Volvo) sont équipés de GPS et de capteurs qui garantissent une excavation au centimètre près, conforme aux dimensions de la feuille de calcul. Les grues de Liebherr (Grues et engins de terrassement) et Potain (Grues à tour) disposent de systèmes anti-collision et de gestion de charge qui s’appuient sur les données de poids des aciers et des volumes de béton calculés en amont. Cette synergie entre le bureau d’études et le terrain, facilitée par des outils comme notre Application excel de suivi de chantier BTP: Modèle Prêt à Télécharger, minimise les erreurs et maximise la productivité.

Feuille de calcul des fondations : Tableau Comparatif Maître « 4Génie Civil » : Outils de Calcul de Fondations

Le choix de l’outil de dimensionnement a un impact direct sur la performance du projet. Ce tableau compare différentes approches, de la méthode traditionnelle à la solution BIM intégrée, en se projetant sur les standards de 2026.

Le contexte actuel, marqué par une forte pression sur les coûts et les délais, exige des ingénieurs une réactivité et une précision sans faille. Une Application Excel pour le Suivi de Chantier BTP : Solution Efficace et Fiable bien conçue permet d’itérer rapidement les hypothèses de dimensionnement, d’évaluer l’impact économique du choix d’une semelle isolée par rapport à une semelle filante, et de générer des notes de calcul claires et vérifiables. Cette agilité est cruciale, notamment dans des marchés dynamiques comme le BTP au Maroc : Développement et opportunités.

Feuille de calcul des fondations : Cadre Normatif, Eurocodes et Protocoles de Sécurité

Le dimensionnement des fondations est une discipline où la conformité normative n’est pas négociable. Toute Feuille de calcul des fondations doit être un reflet direct des standards en vigueur, principalement les Eurocodes, avec une attention particulière portée à la sécurité des personnes et des biens.

Références Normatives Clés

• Eurocode 7 (NF EN 1997-1) – Calcul géotechnique : C’est la norme maîtresse pour la justification de la portance du sol. Elle définit les approches de calcul (Approche 1, 2 ou 3), les coefficients partiels sur les actions, les paramètres du sol et les résistances. Votre feuille de calcul doit permettre de choisir l’approche de calcul pertinente et d’appliquer les `γ` facteurs correspondants.
• Eurocode 2 (NF EN 1992-1-1) – Calcul des structures en béton : Cette norme régit le calcul du béton armé de la semelle elle-même. Elle spécifie les résistances de calcul des matériaux (f_cd, f_yd), les règles de ferraillage minimal, les dispositions constructives, et les formules de vérification au poinçonnement et à l’effort tranchant. Le Dimensionnement des Semelles Isolées : Eurocode 2 vs BAEL 91, le Match ! illustre bien cette transition.
• Eurocode 8 (NF EN 1998-1) – Calcul des structures pour leur résistance aux séismes : Dans les zones sismiques, cette norme est impérative. Elle impose des vérifications supplémentaires et des dispositions de ferraillage spécifiques (ductilité) pour assurer un bon comportement de la structure en cas de séisme. L’intégration de ces règles dans la feuille de calcul est un marqueur de professionnalisme.

Stratégie de Mitigation des Risques sur Site

La meilleure feuille de calcul est inutile si elle n’est pas corrélée à la réalité du terrain. Une stratégie de mitigation des risques est essentielle :

1. Validation du Rapport de Sol : Avant le début des travaux, une réunion de mise au point avec le géotechnicien est cruciale. Le but est de s’assurer que les hypothèses de la feuille de calcul correspondent bien aux conclusions du rapport de l’étude de sol G2.

2. Contrôle du Fond de Fouille : Le chef de chantier doit systématiquement vérifier la nature du sol en fond de fouille. En cas de divergence (présence d’eau, sol remanié, poches de vase), les travaux doivent être suspendus via un Procès-Verbal de Suspension des Travaux : Modèle Prêt à Télécharger et l’ingénieur structure doit être alerté pour ré-évaluer le dimensionnement.

3. Sécurité des Excavations : Les fouilles de plus de 1,30 m de profondeur doivent être blindées ou talutées conformément à la réglementation (Décret 65-48). L’utilisation d’équipements de location, comme ceux de Loxam (Leader de la location de matériel BTP), doit s’accompagner d’une vérification des VGP (Vérifications Générales Périodiques) par un organisme agréé comme Bureau Veritas (Inspection technique et VGP).

Feuille de calcul des fondations : Checklist Opérationnelle du Chef de Chantier

Cette checklist est un outil de pilotage indispensable pour le conducteur de travaux ou le chef de chantier. Elle assure la transition parfaite entre la conception (la feuille de calcul) et l’exécution.

• Avant le terrassement :
• Vérifier la réception et la compréhension du Procès-verbal d’implantation : Modèle Prêt à Télécharger réalisé par le géomètre.
• S’assurer que les plans de ferraillage issus de la Feuille de calcul des fondations sont la dernière version validée (indice de plan).
• Contrôler la conformité du rapport de sol (G2 PRO) avec les hypothèses du bureau d’études.
• Organiser la zone de stockage des aciers et des coffrages.
• Pendant l’exécution des fondations :
• Fond de fouille : Contrôler la cote altimétrique, la planéité et la propreté. Le sol ne doit être ni remanié, ni gorgé d’eau.
• Béton de propreté : Vérifier son épaisseur (min. 5 cm) et sa propreté avant la pose du ferraillage.
• Ferraillage : Utiliser la Fiche de contrôle ferraillage : Modèle Prêt à Télécharger pour valider les diamètres, le nombre de barres, les espacements et la bonne mise en place des attentes pour les poteaux.
• Enrobage : Vérifier la présence et le bon positionnement des cales à béton pour garantir l’enrobage minimal requis par l’Eurocode 2.
• Coffrage : S’assurer de la stabilité, de l’étanchéité et du bon dimensionnement du coffrage à l’aide d’une Fiche de Contrôle Coffrage : Un Modèle Prêt à Télécharger.
• Bétonnage : Contrôler le bon de livraison du béton (classe de résistance, classe d’exposition), réaliser des essais d’affaissement (slump test) et confectionner les éprouvettes de contrôle. Utiliser la Fiche de Contrôle Bétonnage : Modèle Prêt à Télécharger.
• Après le bétonnage :
• Cure du béton : Mettre en place une cure (arrosage, produit de cure) pour éviter la dessiccation et la fissuration, surtout par temps chaud ou venteux.
• Décoffrage : Respecter les délais minimaux avant décoffrage, qui dépendent de la résistance obtenue par le béton.
• Remblaiement : Attendre que le béton ait atteint une résistance suffisante avant de remblayer les fouilles, en utilisant des matériaux appropriés et en compactant par couches successives. Le calcul de déblai et remblai doit être suivi avec précision.

Ce processus rigoureux garantit que la performance calculée dans la feuille de calcul est effectivement atteinte sur le terrain, assurant la pérennité de l’ouvrage. C’est la mission fondamentale de la Feuille de calcul des fondations.
