Bases du Génie Civil : Cours Fondamentaux et Pratiques (2026)
Introduction : Le Paysage Stratégique des Bases du Génie Civil en 2026
Les Bases du Génie Civil constituent le socle immuable sur lequel repose toute construction, des fondations d’un pavillon aux piles d’un viaduc. En 2026, la maîtrise de ces fondamentaux n’a jamais été aussi critique. Le secteur du BTP fait face à une triple révolution : la décarbonation impérative, la digitalisation intégrale via le BIM et les jumeaux numériques, et une pression croissante sur les chaînes d’approvisionnement en matériaux. Ces tendances ne rendent pas les principes de base obsolètes ; au contraire, elles exigent une compréhension plus profonde pour les appliquer de manière innovante.
L’ingénieur et le technicien de 2026 doivent non seulement maîtriser la méthode de calcul de la descente de charges d’un bâtiment R+5, mais aussi savoir comment l’optimiser avec des matériaux bas-carbone. La connaissance de la résistance des matériaux (RDM) est essentielle, non plus seulement pour garantir la stabilité, mais pour quantifier les gains structurels permis par un Béton Fibré à Ultra-hautes Performances (BFUP). La géotechnique reste la science de l’incertitude maîtrisée, mais elle s’enrichit désormais de données issues de capteurs et de modélisations prédictives.
Ce guide technique a pour vocation de réaffirmer ces principes fondamentaux tout en les projetant dans le contexte opérationnel de 2026. Il s’adresse aux professionnels qui comprennent que l’innovation ne remplace pas la connaissance, mais la sublime. Maîtriser les Bases du Génie Civil aujourd’hui, c’est se donner les moyens de construire les infrastructures résilientes et durables de demain, en intégrant efficacement les techniques de construction modernes qui définissent notre époque.
Bases du Génie Civil : Plongée Technique Approfondie : Principes d’Ingénierie Fondamentaux
La robustesse d’un ouvrage dépend de l’application rigoureuse des principes physiques et mécaniques. Cette section décompose le workflow intellectuel de l’ingénieur, de l’analyse du sol à la validation des plans d’exécution, en intégrant les outils et concepts de 2026.

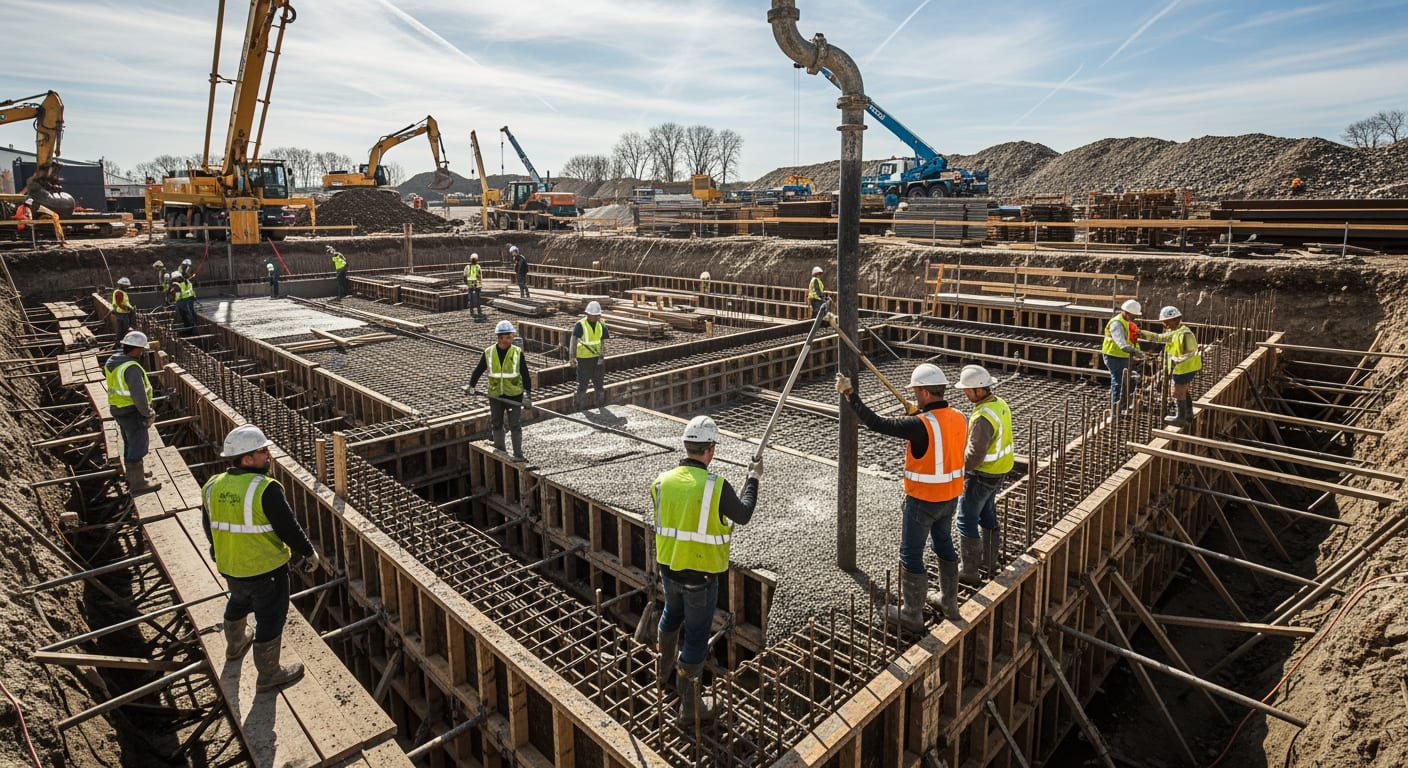

Mécanique des Sols et Géotechnique : Le Point de Départ Incontournable
Tout projet commence par le sol. Une interprétation d’un rapport de sol géotechnique (Mission G2) est non-négociable. Les essais in-situ, comme l’essai pressiométrique Ménard (norme NF P94-110-1) ou l’essai pénétrométrique statique CPT, fournissent des données quantitatives cruciales : le module pressiométrique (EM) et la pression limite (pL*). Ces paramètres permettent de déterminer la capacité portante du sol et d’estimer les tassements.
Le calcul des fondations, qu’il s’agisse de semelles isolées ou de pieux, repose sur ces données. L’ingénieur doit vérifier que la contrainte appliquée par la structure (σ) reste inférieure à la contrainte admissible du sol (q_adm), elle-même dérivée de la capacité portante ultime (q_u) divisée par un coefficient de sécurité (généralement 3). L’enjeu est d’éviter deux modes de ruine : le poinçonnement du sol et le tassement différentiel, qui peut induire des désordres majeurs dans la superstructure.
Résistance des Matériaux (RDM) et les Bases du Génie Civil pour le Calcul de Structure
La RDM est le langage mathématique qui traduit les efforts en contraintes et déformations. Le processus débute par la feuille de calcul de descente de charges, qui consiste à cumuler les charges permanentes (G) et d’exploitation (Q) depuis la toiture jusqu’aux fondations. Ces charges sont ensuite pondérées selon les combinaisons de l’Eurocode 0 (NF EN 1990) pour définir les sollicitations à l’État Limite Ultime (ELU) et à l’État Limite de Service (ELS).
Un élément structurel, comme une poutre, est alors modélisé pour calculer le moment fléchissant (M_Ed) et l’effort tranchant (V_Ed). Pour le béton armé, le calcul de ferraillage d’une poutre vise à déterminer la section d’acier (As) nécessaire pour reprendre les efforts de traction que le béton ne peut supporter. La résistance caractéristique du béton (fck) et la limite d’élasticité de l’acier (fyk) sont les données d’entrée fondamentales. Des logiciels comme Robot Structural Analysis ou CYPE automatisent ces calculs complexes, mais une compréhension manuelle reste indispensable pour valider les résultats.
Science des Matériaux : Le Béton et l’Acier à l’Ère de la Performance
La formulation d’un béton n’est plus une simple recette, mais une ingénierie de précision. Un dosage béton 350 kg/m³ est un standard, mais 2026 voit la démocratisation de formulations plus complexes. Le dosage pour un béton C30/37 par exemple, requiert un contrôle strict du rapport Eau/Ciment (E/C) pour atteindre la résistance visée. L’ajout de superplastifiants est devenu courant pour améliorer l’ouvrabilité sans ajouter d’eau, ce qui dégraderait la résistance finale.
L’acier, quant à lui, est défini par ses nuances. Les différentes nuances d’acier utilisées en béton armé (ex: S500A, S500B) se distinguent par leur ductilité. Une ductilité élevée est cruciale dans les zones sismiques pour permettre à la structure de se déformer et de dissiper l’énergie sans rupture fragile. Le choix de la nuance est donc une décision d’ingénierie stratégique, pas seulement un paramètre économique.
Workflow Opérationnel de l’Ingénieur et Outils Numériques
Le processus moderne est entièrement intégré dans un écosystème numérique. Il débute par la modélisation de la structure dans un logiciel BIM comme Revit Architecture ou Tekla Structures. Ce modèle 3D contient non seulement la géométrie mais aussi les informations matériaux et les charges. Il est ensuite exporté vers un logiciel de calcul de structure pour l’analyse par éléments finis.
Après validation des notes de calcul, le modèle BIM est utilisé pour générer automatiquement les plans de coffrage et les nomenclatures de ferraillage. Cette continuité numérique, du concept à l’exécution, minimise les erreurs de ressaisie et facilite la coordination. Le suivi chantier est lui-même digitalisé, avec des tablettes sur site permettant de comparer l’avancement réel au modèle 3D et de gérer les non-conformités en temps réel.
Bases du Génie Civil : Innovations 2026 et Benchmarking des Acteurs Clés
Le secteur du génie civil est en pleine mutation technologique. Les leaders industriels ne se contentent plus de vendre des équipements, mais des solutions intégrées qui optimisent la productivité, la sécurité et l’empreinte environnementale. Cette section analyse les avancées marquantes et positionne les acteurs majeurs.
Engins de Chantier : L’Ère de l’Autonomie et de la Data
Les engins de terrassement sont devenus des plateformes de données. Caterpillar avec sa suite Cat® Command permet l’opération à distance de pelles et de bulldozers, améliorant la sécurité dans les environnements dangereux. Komatsu pousse l’automatisation plus loin avec son concept de « Smart Construction », où des drones relèvent la topographie du site et les données sont directement transmises aux engins autonomes pour optimiser les cycles de déblai/remblai.
Volvo CE se distingue par son focus sur l’électrification, avec une gamme croissante de pelles et chargeuses compactes électriques, réduisant les nuisances sonores et les émissions de CO2 sur les chantiers urbains. L’enjeu pour l’ingénieur est d’intégrer ces nouvelles capacités dans le planning de suivi de chantier, car la productivité de ces machines intelligentes peut redéfinir les cadences traditionnelles.
Grues à Tour : Le Cerveau Logistique du Chantier
La grue n’est plus un simple outil de levage, mais le pivot de la logistique du site. Liebherr, avec ses systèmes de contrôle Litronic, intègre des fonctionnalités avancées comme le positionnement micrométrique (Micromove) et des systèmes anti-collision sophistiqués. Leurs cabines LiCAB offrent une ergonomie et une visibilité qui se traduisent directement par des gains de productivité et de sécurité.
Potain, une marque de Manitowoc, répond avec son système de contrôle CCS (Crane Control System), qui standardise l’interface opérateur sur toute sa gamme. Cela facilite la prise en main et optimise la gestion de flottes pour les grandes entreprises de location comme Loxam ou Mediaco. Le montage et démontage de grue à tour est également optimisé, réduisant les temps d’immobilisation et les risques associés.
Matériaux et Logiciels : Les Catalyseurs de la Performance
Du côté des matériaux, des acteurs comme Saint-Gobain innovent avec des solutions qui vont au-delà du produit. Leurs systèmes d’isolation intègrent des capteurs pour le monitoring de l’humidité, tandis que leurs bétons spéciaux (ex: Agilia®) sont conçus pour des mises en œuvre spécifiques. L’impression 3D béton commence à sortir des laboratoires, avec des entreprises qui proposent des solutions pour des petits ouvrages ou des éléments architecturaux complexes.
L’écosystème logiciel est dominé par des géants comme Autodesk (AutoCAD, Revit) et Bentley Systems, qui proposent des plateformes BIM de plus en plus collaboratives. Des acteurs spécialisés comme Tekla / Trimble excellent dans la modélisation de structures complexes en acier et béton, offrant un niveau de détail (LOD) inégalé, essentiel pour la préfabrication.
Bases du Génie Civil : Tableau Comparatif Maître 4Génie Civil : Analyse de Performance des Bétons
Le choix du béton est une décision technique et économique fondamentale. Ce tableau compare un béton standard C25/30 avec un Béton Fibré à Ultra-hautes Performances (BFUP), illustrant les arbitrages de l’ingénierie moderne.
| Paramètres Techniques | Unité | Performance Standard (C25/30) | Performance 2026 (BFUP) | Impact ROI |
|---|---|---|---|---|
| Résistance à la compression (fck) | MPa | 25 | 150 – 200 | Permet une réduction drastique des sections (jusqu’à 60%), allégeant la structure et les fondations. |
| Résistance en traction (fctm) | MPa | 2.6 | > 8 (avec comportement ductile) | Élimine ou réduit fortement le besoin d’armatures passives pour le contrôle de la fissuration. |
| Module d’élasticité | GPa | ~31 | ~50 | Moins de déformation sous charge, ce qui est critique pour les ouvrages d’art à grande portée. |
| Empreinte Carbone (indicative) | kg CO2e/m³ | 250 – 350 | 400 – 600 | Coût carbone initial plus élevé, mais compensé par la réduction de volume et une durabilité extrême. |
| Porosité accessible à l’eau | % | 10 – 15 | < 2 | Quasi-imperméabilité, offrant une protection exceptionnelle contre la corrosion des aciers et les cycles gel-dégel. |
| Coût relatif du matériau | Index | 1 | 5 – 8 | Investissement initial élevé, mais retour sur investissement via la réduction des quantités, de la maintenance et l’augmentation de la durée de vie. |
Bases du Génie Civil : Normes, Eurocodes & Protocoles de Sécurité : Le Cadre Réglementaire
Le métier d’ingénieur est encadré par un corpus normatif strict qui garantit la sécurité et la qualité des ouvrages. En 2026, la maîtrise des Eurocodes est une compétence non-négociable pour tout projet en Europe et une référence internationale.
Les Eurocodes : Langage Commun de l’Ingénierie de Structure
Les Eurocodes forment un ensemble de normes harmonisées pour le calcul des bâtiments et des ouvrages de génie civil. Les plus pertinents pour les Bases du Génie Civil sont :
- Eurocode 0 (NF EN 1990) : Définit les bases du calcul, les combinaisons d’actions et les principes de sécurité.
- Eurocode 1 (NF EN 1991) : Spécifie les actions sur les structures (poids propres, charges d’exploitation, neige, vent, etc.).
- Eurocode 2 (NF EN 1992-1-1) : Concerne le calcul des structures en béton. Il fournit les règles de dimensionnement pour le béton armé et précontraint.
- Eurocode 3 (NF EN 1993-1-1) : Dédié au calcul des structures en acier. Il couvre tout, de la résistance des sections à la stabilité des éléments.
- Eurocode 7 (NF EN 1997-1) : Traite du calcul géotechnique. Il est fondamental pour le dimensionnement des fondations et des murs de soutènement.
Ces textes, disponibles via l’AFNOR, ne sont pas de simples livres de recettes. Ils exigent une interprétation experte, notamment dans le choix des Annexes Nationales qui adaptent les paramètres aux spécificités locales.
Stratégie de Mitigation des Risques sur Chantier
Une stratégie de gestion des risques efficace est proactive et se déploie sur toutes les phases du projet. Elle vise à anticiper, évaluer et maîtriser les dangers techniques et humains.
1. Phase Conception : Le risque se maîtrise d’abord au bureau d’études. Cela passe par une analyse exhaustive du rapport de sol, la validation des hypothèses de calcul et la production de plans d’exécution clairs et sans ambiguïté. L’intervention d’un bureau de contrôle technique externe (Bureau Veritas, Socotec, etc.) est une étape clé pour challenger et valider les choix de conception.
2. Phase Préparation de Chantier : Avant le premier coup de pelle, le Plan Particulier de Sécurité et de Protection de la Santé (PPSPS) doit être finalisé. Il détaille les modes opératoires, les protections collectives et individuelles. Le Procès-Verbal de Démarrage de Chantier formalise le début des travaux et atteste que toutes les conditions préalables (assurances, autorisations) sont remplies.
3. Phase Exécution : La sécurité est l’affaire de tous, mais elle est orchestrée par le conducteur de travaux. Les Vérifications Générales Périodiques (VGP) des engins de levage (grues, nacelles) sont obligatoires. La réglementation R408 (pour les échafaudages) et le CACES R482 (pour les engins de chantier) encadrent l’utilisation des équipements. Des checklists HSE d’inspection doivent être utilisées quotidiennement.
Bases du Génie Civil : Checklist Opérationnelle du Chef de Chantier
Voici une liste de points de contrôle critiques, non exhaustive mais essentielle, pour garantir la conformité et la qualité de l’exécution des ouvrages de gros œuvre.
- Avant le Démarrage des Travaux :
- Valider la réception et la compréhension du dernier indice des plans d’exécution (coffrage, ferraillage).
- Vérifier la conformité du Procès-verbal d’implantation réalisé par le géomètre-topographe.
- S’assurer de la présence et de la validité des fiches techniques des matériaux commandés (ciment, aciers, adjuvants).
- Contrôler le rapport de la VGP de la grue et des autres engins de levage.
- Pendant la Phase de Ferraillage :
- Utiliser une Fiche de contrôle ferraillage pour chaque élément structurel.
- Contrôler les diamètres, le nombre et l’espacement des barres par rapport aux plans.
- Vérifier la conformité des longueurs d’ancrage et de recouvrement.
- Mesurer l’enrobage des armatures à l’aide de cales conformes.
- Pendant la Phase de Coffrage :
- Utiliser une Fiche de Contrôle Coffrage.
- Vérifier la propreté du fond de coffrage (absence de débris, laitance, etc.).
- Contrôler la verticalité (aplomb) des coffrages de voiles et poteaux.
- S’assurer de l’étanchéité des jonctions de coffrage pour éviter les fuites de laitance.
- Pendant la Phase de Bétonnage :
- Utiliser une Fiche de Contrôle Bétonnage.
- Contrôler le bon de livraison du béton (heure de départ, classe de résistance, classe de consistance).
- Réaliser un slump test (essai au cône d’Abrams) sur le premier camion et de manière aléatoire ensuite.
- Confectionner les éprouvettes cylindriques normalisées pour les essais de résistance à 7 et 28 jours.
- S’assurer d’une vibration correcte du béton (interne ou externe) pour éviter les nids de gravier.
- Après le Bétonnage :
- Mettre en place une cure du béton (par pulvérisation d’un produit de cure ou par humidification) pour éviter la dessiccation.
- Respecter scrupuleusement les délais de décoffrage spécifiés dans le CCTP ou les normes.
- Tracer et identifier toute non-conformité (épaufrures, nids de gravier) pour traitement.
- Préparer la documentation pour le PV DE CONSTAT D’ACHEVEMENT DES TRAVAUX.
Ce guide réaffirme que la maîtrise des fondamentaux est la condition sine qua non pour innover avec pertinence et sécurité. L’ingénieur de 2026 est celui qui sait allier la rigueur des principes immuables à l’agilité des nouvelles technologies, garantissant ainsi la pérennité et la performance des ouvrages qu’il conçoit et réalise. C’est l’essence même des Bases du Génie Civil.
❓ FAQ : Bases du Génie Civil
Comment l’intégration d’un jumeau numérique (Digital Twin) impacte-t-elle le processus fondamental de conception structurelle ?
- En résumé : Le jumeau numérique transforme la conception statique en un processus dynamique et prédictif, optimisant la structure tout au long de son cycle de vie. Techniquement, l’impact va bien au-delà de la simple modélisation 3D du BIM.
- Le jumeau numérique intègre des données opérationnelles en temps réel, issues de capteurs (jauges de contrainte, accéléromètres, capteurs de corrosion) placés sur la structure existante ou simulées pour une nouvelle.
- Pour l’ingénieur structure, cela signifie que le calcul de structure n’est plus basé uniquement sur les charges maximales théoriques de l’Eurocode 1.
- Il peut être affiné en utilisant des spectres de charges réels, permettant une optimisation plus poussée des sections et une réduction des quantités de matière.
- En phase d’exploitation, le jumeau numérique permet de simuler l’impact de scénarios non prévus (ex: augmentation du trafic sur un pont) et d’anticiper le vieillissement des matériaux.
- Cela conduit à une maintenance prédictive, remplaçant les inspections calendaires par des interventions ciblées basées sur l’état de santé réel de l’ouvrage, ce qui représente un changement de paradigme majeur pour les Bases du Génie Civil.
Quelles sont les différences de calcul clés pour les fondations sur argiles gonflantes selon l’Eurocode 7 par rapport aux anciennes approches ?
- En résumé : L’Eurocode 7 impose une approche semi-probabiliste plus rigoureuse, basée sur les états limites et des facteurs partiels, là où les anciennes méthodes étaient souvent empiriques. La principale différence réside dans la philosophie de calcul.
- L’Eurocode 7 (NF EN 1997-1) exige la vérification de plusieurs états limites, notamment l’État Limite Ultime (ELU) de portance et l’État Limite de Service (ELS) de tassement.
- Pour les argiles gonflantes, un état limite spécifique lié au mouvement du sol (soulèvement/tassement) doit être considéré.
- Le calcul implique l’application de facteurs partiels (γ) sur les actions (charges), les propriétés des matériaux (résistance au cisaillement non drainé c_u) et les résistances.
- Par exemple, pour vérifier la portance, on compare la valeur de calcul de l’action (E_d) à la valeur de calcul de la résistance (R_d).
- Cette approche est plus rationnelle que les anciennes méthodes qui se basaient souvent sur des abaques ou des formules empiriques avec un unique coefficient de sécurité global.
- De plus, l’évolution des normes NF P 94-500 a renforcé les exigences sur les missions géotechniques (G2 AVP, PRO) pour caractériser précisément le potentiel de retrait-gonflement, rendant l’analyse plus data-driven.
Dans un contexte de décarbonation, quel est le ROI technique du Béton Fibré à Ultra-hautes Performances (BFUP) malgré son coût initial élevé ?
- En résumé : Le ROI du BFUP se mesure par la réduction drastique du volume de matière, l’allongement de la durée de vie de l’ouvrage et la diminution des coûts de maintenance, compensant largement le surcoût initial. D’un point de vue purement structurel, la résistance à la compression du BFUP (>150 MPa) permet de diviser par deux ou trois la section des éléments porteurs (poutres, poteaux) par rapport à un béton C30/37.
- Cette réduction de volume a un impact en cascade : moins de poids propre, donc des fondations moins importantes, moins de transport, et moins d’énergie de levage.
- Sa ductilité et sa résistance en traction permettent de réduire, voire d’éliminer, les armatures passives, qui sont énergivores à produire.
- Sur le long terme, le ROI est encore plus significatif.
- La quasi-imperméabilité du BFUP le rend extrêmement résistant aux agents agressifs (chlorures, sulfates, carbonatation), repoussant la nécessité de réparations coûteuses de plusieurs décennies.
- Pour un ouvrage d’art, cela signifie une durée de vie de plus de 100 ans avec une maintenance minimale, un argument économique et écologique décisif dans une analyse en coût global.
Comment gérer techniquement l’interface entre une nouvelle structure et un bâtiment existant pour maîtriser les tassements différentiels ?
- En résumé : La gestion passe par la création d’une discontinuité structurelle (joint de rupture) et/ou par le renforcement des fondations de l’existant pour anticiper les nouvelles contraintes. La première solution, la plus courante, est de désolidariser complètement les deux structures via un joint de rupture.
- Ce joint, d’une largeur calculée pour absorber les mouvements relatifs, doit courir sur toute la hauteur du bâtiment, fondations comprises.
- Cela implique la création d’une double structure (double file de poteaux, double voile) au niveau de l’interface.
- Si la nouvelle construction risque d’induire des tassements sous l’ancienne (par diffusion des contraintes dans le sol via le bulbe de pression), une intervention sur les fondations existantes est nécessaire.
- Des techniques de reprise en sous-œuvre, comme la réalisation de micropieux ou l’injection de résine expansive, permettent de renforcer le sol ou de transférer les charges de l’existant vers des couches plus profondes et plus stables.
- Un monitoring géotechnique précis (avec des tassomètres et des inclinomètres) est indispensable pendant et après les travaux pour valider en temps réel que les tassements restent dans les limites admissibles définies par l’Eurocode 7.
Quels paramètres critiques vérifier lors d’une VGP de grue à tour qui impactent directement la sécurité structurelle du chantier ?
- En résumé : La VGP doit se concentrer sur la stabilité de la base, l’intégrité de la structure métallique du mât et de la flèche, et la fonctionnalité des dispositifs de sécurité limitant les surcharges. Au-delà de la vérification administrative, l’inspecteur technique doit se focaliser sur des points structurels vitaux.
- Premièrement, la base de la grue : pour une grue sur massif béton, il faut vérifier l’absence de fissuration du béton et le serrage des tiges d’ancrage au couple préconisé par le fabricant (Potain, Liebherr, etc.).
- Deuxièmement, l’intégrité du mât et de la flèche : l’inspection visuelle recherche toute déformation, corrosion ou fissure sur les membrures et les treillis, en particulier au niveau des soudures et des assemblages boulonnés.
- La verticalité du mât est un indicateur clé de la stabilité.
- Troisièmement, les dispositifs de sécurité : le contrôleur doit tester fonctionnellement le limiteur de charge maximale et le limiteur de moment de renversement.
- Ces systèmes sont les « fusibles » de la grue ; leur défaillance peut entraîner un effondrement catastrophique.
- Enfin, l’état des câbles de levage et des mouflage est examiné pour déceler tout signe d’usure excessive (fils cassés, corrosion) qui pourrait mener à une rupture brutale sous charge.
