Le calcul ferraillage béton est la discipline maîtresse assurant la stabilité et la pérennité des constructions. En 2026, cette expertise transcende la simple application de formules. Elle se situe à la confluence de la décarbonation, de l’optimisation des matériaux et de l’intégration digitale via les jumeaux numériques. L’ingénieur structure ne se contente plus de dimensionner ; il arbitre entre performance économique, résilience structurelle et impact carbone. La pression réglementaire, notamment avec la RE2020 et ses futures itérations, impose une quantification précise de l’empreinte environnementale, où chaque kilogramme d’acier compte.
L’avènement du BIM (Building Information Modeling) de niveau 3 et 4 transforme radicalement le workflow. Le calcul ferraillage béton n’est plus une étape isolée mais un processus dynamique, intégré dans une maquette numérique partagée. Cette maquette, véritable jumeau numérique de l’ouvrage, permet des simulations en temps réel, l’optimisation des ratios d’acier et la détection de clashes avant même la pose du premier coffrage. Des logiciels comme Tekla / Trimble ou Revit Architecture permettent une collaboration fluide entre l’architecte, l’ingénieur structure et l’entreprise, générant automatiquement des plans de ferraillage et des nomenclatures précises. Cette digitalisation est la clé pour maîtriser la complexité croissante des projets et répondre aux exigences de traçabilité et de performance du Génie Civil en 2025 : Définition, Branches et Défis d’un Avenir Durable.
Calcul ferraillage béton : Plongée Technique & Principes d’Ingénierie
Le dimensionnement des armatures repose sur une compréhension fine de la mécanique des matériaux et de la Résistance Des Matériaux (RDM). Le béton, caractérisé par une excellente résistance à la compression (fck) mais une faible résistance à la traction (fctm), est associé à l’acier, qui possède une limite d’élasticité (fyk) élevée et un comportement ductile. Cette symbiose permet de créer un matériau composite capable de reprendre tous types de sollicitations : compression, traction, flexion, et cisaillement.
Workflow Opérationnel du Calcul de Ferraillage Béton
Le processus de dimensionnement béton armé est une séquence rigoureuse, dictée par l’Eurocode 2 (NF EN 1992-1-1) :
1. Descente de Charges (DDC) : La première étape consiste à évaluer l’ensemble des charges permanentes (G) et d’exploitation (Q) qui s’appliquent à l’élément. Une feuille de calcul de descente de charges est indispensable pour cette phase critique qui détermine les sollicitations de base.
2. Combinaisons d’Actions (ELU & ELS) : Les charges sont pondérées par des coefficients de sécurité (γG et γQ) pour définir les sollicitations de calcul à l’État Limite Ultime (ELU) et à l’État Limite de Service (ELS). L’ELU garantit la non-ruine de la structure (ex: 1.35G + 1.5Q), tandis que l’ELS maîtrise la déformation et la fissuration.
3. Calcul des Sollicitations : À l’aide de logiciels de RDM ou de méthodes analytiques, on détermine les efforts internes : moment fléchissant (M_Ed), effort normal (N_Ed), et effort tranchant (V_Ed). Ces valeurs sont le point de départ du calcul de ferraillage d’une poutre en béton armé selon Eurocode 2.
4. Dimensionnement des Armatures Longitudinales (Flexion) : Pour une poutre, la section d’acier (As) est calculée pour reprendre le moment de flexion M_Ed. La formule de base, simplifiée, est As = M_Ed / (z * fyd), où ‘z’ est le bras de levier interne et ‘fyd’ est la résistance de calcul de l’acier (fyk / γs). Le pivot de calcul et la position de l’axe neutre sont déterminants.
5. Dimensionnement des Armatures Transversales (Effort Tranchant) : L’effort tranchant V_Ed est repris par une combinaison de bielles de béton comprimé et d’armatures transversales (cadres, étriers, épingles). La densité de ces armatures (Asw / s) est calculée pour éviter une rupture fragile par cisaillement. La maîtrise des différentes nuances d’acier utilisées en béton armé est ici cruciale.
6. Calcul pour les Poteaux (Flexion Composée) : Les poteaux sont soumis à un effort normal N_Ed et potentiellement à un moment M_Ed (flexion composée). Le calcul est plus complexe et fait appel à des diagrammes d’interaction. Ces diagrammes représentent la capacité portante du poteau en fonction du couple (N_Ed, M_Ed) et permettent de valider la section d’acier choisie.
7. Vérifications Réglementaires : Au-delà du calcul brut, l’ingénieur doit vérifier de nombreuses dispositions constructives : pourcentage minimum et maximum d’armatures, enrobage (c_nom) pour la durabilité, espacement des barres pour un bon bétonnage, et longueurs d’ancrage et de recouvrement. Ces détails, souvent gérés par des logiciels de calcul de structure, sont fondamentaux pour la conformité et la performance à long terme.
Ce workflow, bien que standardisé, exige une expertise pointue. L’interprétation correcte d’un rapport de sol géotechnique (Mission G2) influence directement les hypothèses de charge sur les fondations, et donc l’ensemble du calcul de la superstructure. Chaque décision est une optimisation entre sécurité, économie et faisabilité sur chantier.
Calcul ferraillage béton : Innovations & Benchmarking des Acteurs du Marché
En 2026, l’innovation dans le domaine du calcul ferraillage béton est tirée par le triptyque : logiciel, matériau et équipement. Les leaders du secteur ne se contentent plus de fournir des produits, mais des écosystèmes intégrés qui optimisent l’ensemble de la chaîne de valeur.
Sur le plan logiciel, la bataille se joue sur l’interopérabilité BIM et l’intelligence artificielle. Autodesk avec Revit et Robot Structural Analysis, et Tekla / Trimble avec Tekla Structures, dominent le marché. Leurs solutions permettent une modélisation paramétrique où toute modification du design architectural met à jour automatiquement le modèle structurel et les plans de ferraillage. Des acteurs comme CYPE se distinguent par des modules très spécialisés et conformes aux normes locales, offrant une grande agilité aux bureaux d’études. L’IA commence à être utilisée pour l’optimisation topologique, suggérant des formes structurelles et des densités de ferraillage optimales pour minimiser le poids et le coût tout en respectant les contraintes.
Côté matériaux, Saint-Gobain (via Point.P) et les grands aciéristes innovent avec des aciers à très haute performance (limite élastique > 600 MPa) et des solutions d’armatures pré-assemblées en usine. Ces dernières, livrées sur chantier prêtes à poser, réduisent drastiquement les erreurs de façonnage, accélèrent la rotation des banches et améliorent la sécurité. L’émergence des armatures en composites (fibres de verre ou de carbone) offre des solutions anti-corrosion pour les ouvrages d’art ou les environnements agressifs, bien que leur coût reste un facteur limitant.
Enfin, les équipementiers de chantier jouent un rôle clé dans la mise en œuvre. Les grues à tour de Potain et Liebherr sont désormais équipées de systèmes anti-collision et de gestion de charge assistée par ordinateur, permettant un levage plus sûr et plus précis des cages d’armatures. Les engins de terrassement de Caterpillar ou Komatsu intègrent des systèmes GPS pour un positionnement millimétrique des fondations, garantissant que la structure sera implantée exactement comme prévu dans la maquette BIM. Cette synergie entre le digital et le physique est la marque de fabrique des chantiers 4.0.
Calcul ferraillage béton : La Table de Comparaison Maître de 4Génie Civil
Analyse comparative des solutions d’armatures et des approches de calcul en 2026.
| Paramètres Techniques | Unité | Performance Standard (Acier B500B) | Performance 2026 (Acier Inox / Composite) | Impact ROI |
|---|---|---|---|---|
| Limite d’élasticité (fyk) | MPa | 500 | 500 (Inox) / > 1000 (CFRP) | Optimisation des sections, réduction du poids propre. |
| Résistance à la corrosion | Qualitatif | Faible (nécessite enrobage strict) | Très élevée / Totale | Réduction des coûts de maintenance sur le cycle de vie. |
| Module d’élasticité | GPa | 200 | 190 (Inox) / 150 (CFRP) | Impact sur le calcul des déformations (flèches). |
| Coût d’approvisionnement | €/tonne | ~800 – 1000 | ~4000 – 6000 (Inox) / > 20000 (CFRP) | Investissement initial élevé, rentabilisé par la durabilité. |
| Intégration BIM (Logiciel) | Niveau | Niveau 2 (Collaboration par fichiers) | Niveau 3 (Modèle centralisé cloud) | Réduction des erreurs de 30%, gain de temps en conception. |
Calcul ferraillage béton : Normes, Eurocodes & Protocoles de Sécurité
La pratique du calcul ferraillage béton est rigoureusement encadrée par un corpus normatif dense, garantissant un niveau de sécurité homogène à l’échelle européenne. La norme pivot est l’Eurocode 2 : Calcul des structures en béton (NF EN 1992-1-1) et son annexe nationale française, qui précise les coefficients de sécurité et les paramètres spécifiques au contexte local.
Pour les structures situées en zone sismique, l’Eurocode 8 (NF EN 1998-1) impose des exigences supplémentaires. Il dicte des règles de ductilité strictes, comme le confinement des zones critiques des poteaux par des armatures transversales resserrées, afin d’assurer une dissipation d’énergie et d’éviter un effondrement fragile en cas de séisme. Le dialogue entre l’Eurocode 2 et l’Eurocode 8 est fondamental pour la conception en zone à risque.

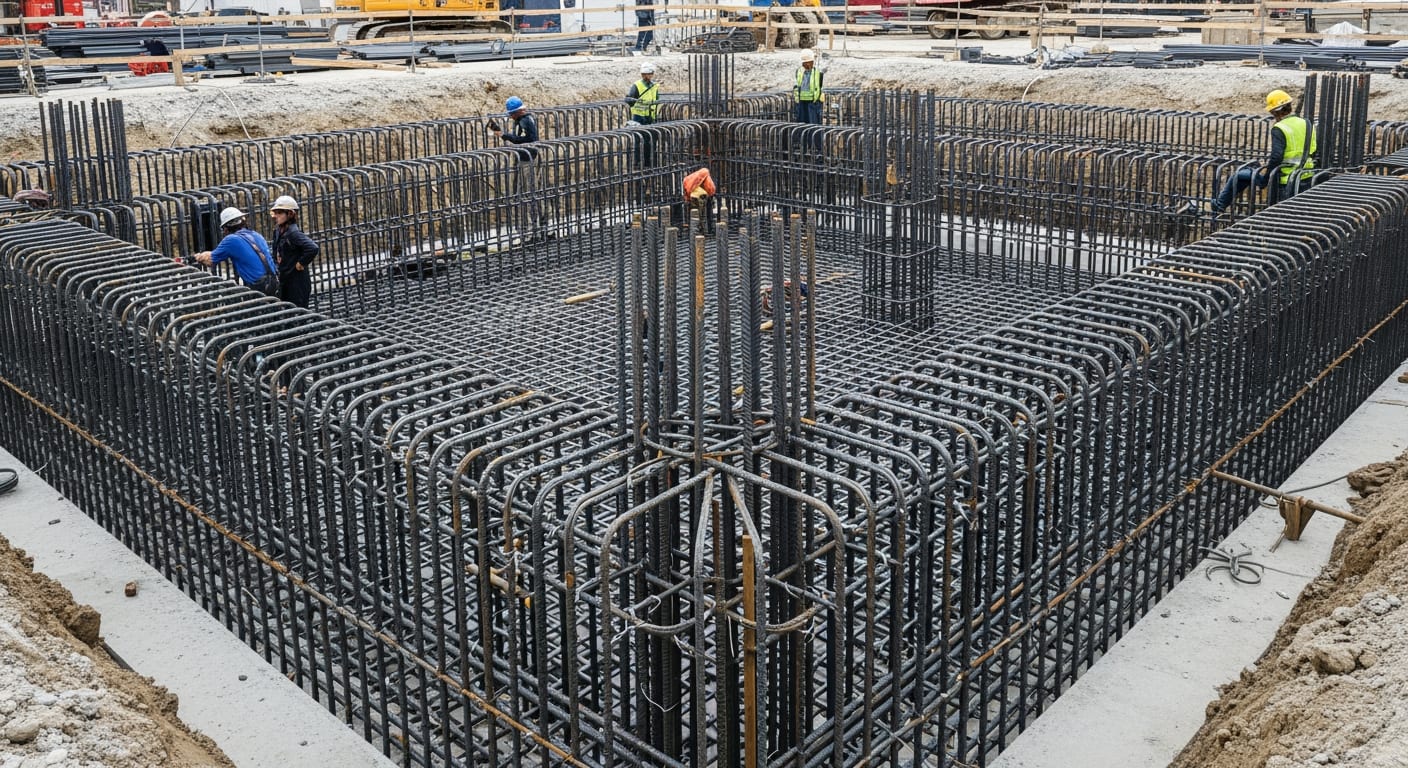

Stratégie de Maîtrise des Risques sur Chantier
La transition du plan à la réalité expose à des risques critiques. Une stratégie de maîtrise efficace s’articule en trois phases :
1. Phase de Préparation : Avant livraison, valider la conformité des nomenclatures d’acier avec les plans d’exécution (BPE). S’assurer que le fournisseur d’acier est certifié AFCAB. Préparer les zones de stockage pour éviter la corrosion et la déformation des barres.
2. Phase de Mise en Œuvre : Le principal risque est le mauvais positionnement des armatures. L’utilisation de cales conformes (NF EN 13670) est impérative pour garantir l’enrobage. Le chef de chantier doit systématiquement contrôler le diamètre, le nombre et l’espacement des barres avant chaque bétonnage, en s’appuyant sur une Fiche de contrôle ferraillage : Modèle Prêt à Télécharger.
3. Phase de Contrôle Post-Exécution : Après décoffrage, des contrôles visuels permettent de détecter d’éventuels nids de gravier qui pourraient exposer les armatures. Pour les ouvrages sensibles, des essais non destructifs (pachomètre) peuvent être réalisés pour vérifier l’enrobage réel. Toute non-conformité doit être consignée dans le rapport journalier de chantier et traitée immédiatement.
La sécurité du personnel lors de la manutention des cages d’armatures est également primordiale. Le respect des recommandations de l’OPPBTP, notamment la R408 pour les échafaudages, et la réalisation des Vérifications Générales Périodiques (VGP) des appareils de levage par un organisme comme Bureau Veritas, sont des obligations non négociables.
Calcul ferraillage béton : Checklist Opérationnelle du Chef de Chantier
Points de contrôle critiques pour la validation du ferraillage sur site.
- Avant Bétonnage (Contrôle Final) :
- Vérifier la correspondance entre le plan de ferraillage validé (BPE) et les armatures en place.
- Contrôler le nombre, le diamètre et la nuance (marquage sur les barres) des aciers longitudinaux et transversaux.
- Mesurer l’espacement entre les cadres/étriers dans les zones critiques (appuis, recouvrements).
- Valider la position et la longueur des chapeaux, renforts et aciers de montage.
- S’assurer de la propreté du fond de coffrage et de l’absence de débris (laitance, terre, fils de fer).
- Vérifier la rigidité et la stabilité de la cage d’armature ; elle ne doit pas se déformer lors du bétonnage.
- Contrôler la présence, la quantité et le positionnement correct des cales d’enrobage sur toutes les faces.
- Valider les longueurs de recouvrement des barres en attente, en conformité avec les plans.
- S’assurer que toutes les réservations (gaines, fourreaux) sont correctement positionnées et fixées.
- Pendant le Bétonnage :
- Surveiller la cage d’armature pour détecter tout déplacement ou déformation sous l’effet du bétonnage.
- S’assurer que l’aiguille vibrante ne touche pas directement et de manière prolongée les armatures.
- Vérifier que les opérateurs ne marchent pas sur les armatures supérieures (treillis soudé, chapeaux).
- Après Décoffrage :
- Inspecter visuellement la surface du béton pour détecter tout signe d’armatures apparentes (défaut d’enrobage).
- Identifier les zones de ségrégation ou nids de gravier qui pourraient compromettre la protection des aciers.
- Documenter toute anomalie avec des photos et la consigner dans le Procès-verbal Type de Compte Rendu de Réunion : Modèle Word Gratuit (Guide 2026) pour action corrective.
Ce processus rigoureux est la seule garantie d’une exécution conforme aux règles de l’art et aux hypothèses du Calcul ferraillage béton.
