Bureau des études : Optimiser la conception structurelle via les outils numériques et les Eurocodes (Guide 2026)
bureau des études : Introduction : Le Paysage Stratégique 2026 pour le Bureau des Études
Le bureau des études structure, en 2026, est le pivot central de la transformation du secteur BTP. Confronté à une double injonction de décarbonation massive, dictée par l’évolution de la RE2020 et les objectifs européens, et d’une digitalisation accélérée, sa mission a transcendé le simple calcul de résistance des matériaux. Il est désormais un intégrateur de données, un architecte de la performance durable et le garant de la constructibilité numérique. L’ère du plan 2D est révolue ; le processus BIM (Building Information Modeling) de niveau 3 et l’émergence du jumeau numérique (Digital Twin) sont devenus les standards opérationnels.
Cette mutation impose une maîtrise parfaite des flux de travail collaboratifs et des outils d’analyse prédictive. Le bureau des études ne se contente plus de dimensionner une structure pour qu’elle résiste aux charges ; il l’optimise pour minimiser son empreinte carbone, maximiser sa résilience face aux risques climatiques et sismiques (selon l’Eurocode 8), et assurer une interopérabilité sans faille avec les lots techniques (CVC, plomberie, électricité). L’ingénieur structure devient un data scientist de la construction, manipulant des modèles paramétriques complexes pour arbitrer entre coût, délai, sécurité et impact environnemental. Ce guide explore les méthodologies, outils et normes qui définissent l’excellence d’un bureau d’études en 2026.
bureau des études : Analyse Technique Approfondie : Principes et Workflow du Bureau des Études Moderne
Le processus de conception structurelle au sein d’un bureau des études performant est une séquence itérative, où la physique fondamentale rencontre la puissance de calcul. Chaque étape est validée par des principes de Résistance Des Matériaux (RDM) et régie par les Eurocodes.
Phase Conception Préliminaire (ESQ/APS) : L’Équation Fondamentale
La première étape consiste à établir un schéma structurel viable. Cela commence par une feuille de calcul de descente de charges rigoureuse, qui quantifie les charges permanentes (G) (poids propre des éléments : dalles, poutres, murs) et les charges d’exploitation (Q) (selon l’usage du bâtiment, normé par l’Eurocode 1). Ces charges sont ensuite combinées selon les formules de l’État Limite Ultime (ELU), typiquement 1.35G + 1.5Q, pour le dimensionnement en résistance, et de l’État Limite de Service (ELS) pour la vérification des déformations (flèche) et des vibrations.
Le prédimensionnement des éléments (poteaux, poutres, épaisseur de dalle) est réalisé à l’aide de ratios et de formules analytiques simplifiées. Par exemple, la section d’un poteau en béton armé peut être approchée par A = N_elu / (α * fcd), où N_elu est l’effort normal ultime et fcd la résistance de calcul du béton. C’est à ce stade que des choix stratégiques sont faits : structure en poteaux-poutres pour la flexibilité des espaces, ou système de voiles porteurs pour le contreventement et l’efficacité en grande hauteur. L’interprétation d’un rapport de sol géotechnique (Mission G2) est cruciale pour le prédimensionnement des fondations (semelles isolées, radier).
Phase Conception Détaillée (PRO/DCE) : La Modélisation par Éléments Finis (FEM)
Le modèle est ensuite affiné dans un environnement de modélisation BIM comme Autodesk Revit ou Tekla Structures. Ce modèle 3D, riche en informations, n’est pas seulement une représentation géométrique ; il contient les propriétés des matériaux : la résistance caractéristique du béton (fck, ex: C30/37), la limite d’élasticité de l’acier (fy, ex: S500) et les modules d’élasticité. Le modèle est ensuite exporté, via le format IFC, vers un logiciel de calcul de structure tel que Robot Structural Analysis Professional ou CYPECAD.
Ces logiciels discrétisent la structure en un maillage d’éléments finis (poutres, coques, solides) pour résoudre numériquement les équations d’équilibre de la mécanique des milieux continus. L’analyse FEM fournit une cartographie précise des contraintes (σ), du moment fléchissant (M) et de l’effort tranchant (V) dans chaque élément. L’ingénieur vérifie que ces sollicitations de calcul (Ed) sont inférieures aux résistances de calcul (Rd) pour chaque élément : Ed ≤ Rd. La résistance Rd est obtenue en divisant la résistance caractéristique du matériau par un coefficient de sécurité partiel (γm), par exemple γc = 1.5 pour le béton et γs = 1.15 pour l’acier selon l’Eurocode 2. Ce processus permet de déterminer le ratio d’acier nécessaire et de générer les plans de ferraillage détaillés.
Phase Exécution (EXE) : L’Intégration au Chantier
La phase finale pour le bureau des études consiste à produire des plans d’exécution (PE) irréprochables et à assurer la synthèse technique. Grâce au modèle BIM, la détection de clashs entre la structure et les réseaux (gaines de ventilation, canalisations) est automatisée, évitant des modifications coûteuses sur site. Des outils comme Dynamo pour Revit script permettent d’automatiser la création de détails répétitifs ou de nomenclatures, optimisant la productivité. La collaboration avec le chantier est fluidifiée via des plateformes cloud (Autodesk Construction Cloud, Trimble Connect) où le modèle 3D sert de référence unique, accessible sur tablette par le chef de chantier pour valider une Fiche de Contrôle Coffrage ou vérifier un espacement d’armatures.
bureau des études : Innovations 2026 et Benchmarking des Acteurs Clés
En 2026, la performance d’un bureau des études est intrinsèquement liée à sa capacité à intégrer les innovations technologiques des leaders de l’industrie. Ces avancées ne sont pas des gadgets, mais des leviers de productivité, de sécurité et de durabilité qui redéfinissent les méthodologies de conception et d’exécution.
Les équipementiers comme Liebherr (Grues et engins de terrassement) et Potain (Grues à tour) ont transformé leurs machines en nœuds IoT. Une grue moderne n’est plus un simple outil de levage ; elle est équipée de capteurs qui transmettent en temps réel le poids de la charge, le rayon, la vitesse du vent. Ces données sont injectées dans le jumeau numérique du projet, permettant au bureau des études de valider ses hypothèses de charges de chantier et d’optimiser le phasage de la construction. De même, les engins de terrassement autonomes de Caterpillar (Engins de chantier et terrassement) ou Volvo CE (Équipements de construction Volvo) s’appuient sur les modèles topographiques 3D ultra-précis fournis par le bureau d’études via des logiciels comme Covadis pour exécuter les déblais/remblais avec une précision centimétrique.
Du côté des matériaux, des acteurs comme Saint-Gobain ou Holcim sont à la pointe de l’innovation en matière de construction durable. La mise sur le marché de bétons bas-carbone (avec des liants cimentaires alternatifs) a un impact direct sur le travail de l’ingénieur structure. Ces nouveaux matériaux présentent des caractéristiques mécaniques (évolution de la résistance, fluage) différentes des bétons traditionnels. Le bureau des études doit intégrer ces nouvelles lois de comportement dans ses modèles de calcul (via des logiciels comme Tekla / Trimble) pour garantir la durabilité et la conformité aux Eurocodes. L’utilisation de l’impression 3D béton, promue par des start-ups et des majors, ouvre également de nouvelles perspectives formelles, exigeant des compétences en optimisation topologique pour concevoir des formes complexes et efficientes.
Enfin, l’écosystème logiciel est le champ de bataille principal. Autodesk (Logiciels AutoCAD et Revit BIM) domine avec son approche de plateforme intégrée, de la conception (Revit) à la gestion de chantier. Bentley Systems (Logiciels d’infrastructure routière) se distingue sur les grands projets d’infrastructure avec ses solutions de jumeau numérique. CYPE (Logiciels de calcul de structures) et Graitec proposent des suites logicielles très compétitives et spécialisées, souvent appréciées pour leur pragmatisme et leur adéquation fine avec les normes européennes. La tendance est à l’interopérabilité via des formats ouverts (IFC 4.3) et à l’intégration de l’IA pour l’optimisation paramétrique des structures.
bureau des études : Tableau Comparatif des Logiciels de Calcul de Structure (Édition 2026)
| Paramètres Techniques | Unité | Performance Standard (2023) | Performance 2026 (Attendu) | Impact ROI / Efficacité |
|---|---|---|---|---|
| Autodesk Robot Structural Analysis | Intégration BIM | Lien bidirectionnel avec Revit | Intégration native cloud (ACC), synchronisation en temps réel | Réduction de 25% des erreurs de re-saisie, workflow continu. |
| Tekla Structural Designer | Analyse & Dimensionnement | Analyse physique et analytique combinée | Optimisation topologique intégrée (IA) pour acier/béton | Économie de matière jusqu’à 15% sur les structures optimisées. |
| CYPECAD | Conformité Normative | Excellente couverture Eurocodes + Annexes Nationales | Génération automatique de notes de calcul conformes ACV (RE2020) | Gain de temps de 40% sur la production des livrables réglementaires. |
| ETABS (CSI) | Analyse Sismique | Analyse modale spectrale, Time-History | Analyse non-linéaire (Pushover) rapide et couplage interaction sol-structure | Dimensionnement plus précis et économique en zone sismique forte. |
| Graitec Advance Design | Interopérabilité | Support IFC 2×3, lien avec Advance Steel | Certification IFC 4.3, intégration de nuages de points pour la réhabilitation | Fiabilité accrue des projets de rénovation, réduction des relevés manuels. |
bureau des études : Conformité Normative, Eurocodes et Protocoles de Sécurité
La responsabilité du bureau des études est engagée à travers la conformité de ses conceptions aux normes en vigueur. En 2026, le corpus réglementaire est dominé par les Eurocodes, qui fournissent une approche de conception harmonisée, basée sur la performance et la sécurité probabiliste.
Les textes fondamentaux pour l’ingénieur structure sont :
– Eurocode 2 (NF EN 1992-1-1) : Calcul des structures en béton. Il définit les exigences pour la résistance (flexion, cisaillement, poinçonnement), la durabilité (enrobage, classes d’exposition) et la maîtrise de la fissuration.
– Eurocode 3 (NF EN 1993-1-1) : Calcul des structures en acier. Il couvre le dimensionnement des profilés, la vérification de l’instabilité (flambement, déversement) et le calcul des assemblages (boulonnés, soudés).
– Eurocode 8 (NF EN 1998-1) : Calcul des structures pour leur résistance aux séismes. Il impose des règles de conception spécifiques (ductilité, hiérarchie des résistances) pour assurer un comportement non-fragile de la structure sous action sismique.
La philosophie des Eurocodes repose sur la méthode des états limites (ELU et ELS) et l’utilisation de coefficients de sécurité partiels. Cette approche semi-probabiliste garantit un niveau de fiabilité cible, en majorant les actions (charges) et en minorant les résistances des matériaux. Le rôle du bureau des études est d’appliquer rigoureusement cette méthode pour chaque élément porteur. La conformité est documentée dans une note de calcul détaillée, qui constitue une pièce maîtresse du dossier de consultation des entreprises (DCE) et de l’assurance décennale.
Stratégie de Mitigation des Risques sur Chantier
La sécurité sur le chantier commence dans le bureau des études. Une stratégie de mitigation efficace lie directement les choix de conception à la réduction des risques d’exécution. Cela inclut :
1. Simplification des détails de ferraillage : Concevoir des nœuds d’armatures non congestionnés pour faciliter la mise en place et garantir un bon enrobage du béton.
2. Prise en compte des phases de construction : Vérifier la stabilité de la structure à chaque étape du montage, notamment pour les éléments préfabriqués ou lors de l’utilisation de grues (Grove (Grues mobiles tout-terrain)).
3. Rédaction d’un Cahier des Clauses Techniques Particulières (CCTP) précis : Spécifier clairement les classes de résistance du béton, les nuances d’acier, les tolérances de pose et les exigences de contrôle.
4. Collaboration au Plan Particulier de Sécurité et de Protection de la Santé (PPSPS) : Fournir les informations sur les charges, les méthodes de levage prévues (ex: Loxam (Leader de la location de matériel BTP)) et les risques structurels spécifiques. La vérification périodique des équipements de levage (VGP) par un organisme comme Bureau Veritas (Inspection technique et VGP) est une obligation réglementaire.

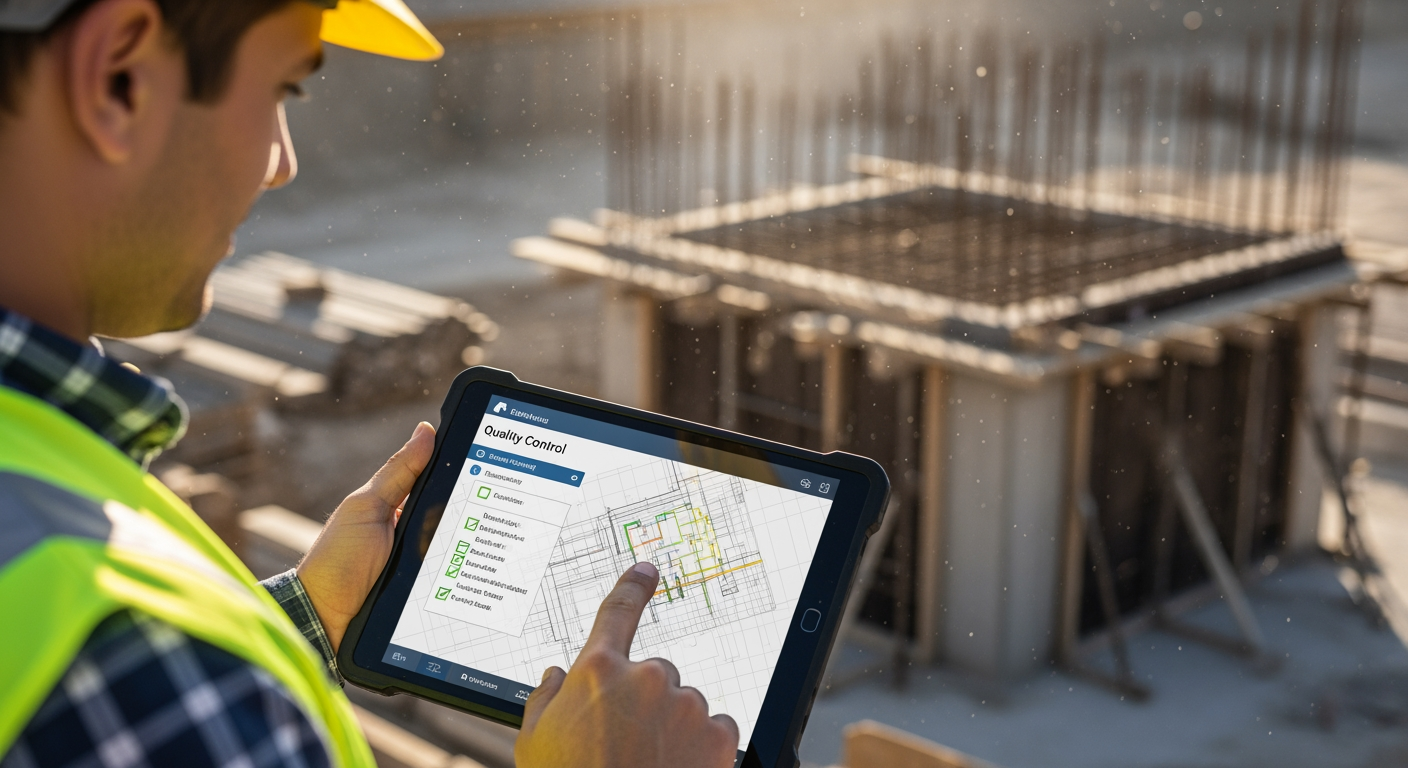

bureau des études : Check-list Opérationnelle pour le Chef de Chantier
La transition entre la conception numérique et la réalité physique du chantier est un point critique. Cette check-list permet au chef de chantier de s’assurer de la conformité de l’exécution avec les plans du bureau des études.
- Avant Exécution :
- Vérifier la dernière version des plans d’exécution (structure, ferraillage, coffrage).
- Contrôler le procès-verbal d’implantation des fondations et des axes de la structure, réalisé par le géomètre.
- Valider la conformité des matériaux livrés (bons de livraison du béton, certificats matière des aciers).
- Examiner le fond de fouille et s’assurer de sa conformité avec le rapport géotechnique.
- Pendant l’Exécution (Contrôles par phase) :
- Coffrage : Utiliser une Fiche de Contrôle Coffrage pour vérifier la propreté, la stabilité, l’étanchéité et les dimensions.
- Ferraillage : Utiliser une Fiche de contrôle ferraillage pour valider les diamètres, le nombre, l’espacement, la longueur des recouvrements et l’enrobage des aciers.
- Avant Bétonnage : Contrôle visuel final du ferraillage et du coffrage, nettoyage des fonds de moule, et vérification des réservations.
- Bétonnage : Contrôler le bon de livraison du béton (heure, classe de consistance), superviser la mise en œuvre (hauteur de chute limitée), et s’assurer d’une vibration correcte pour éviter les nids de cailloux.
- Après Bétonnage : Mettre en œuvre la cure du béton (pulvérisation d’eau, film plastique) pour éviter la dessiccation et la fissuration de retrait.
- Après Décoffrage :
- Inspecter visuellement la surface du béton pour détecter d’éventuels défauts (nids de cailloux, épaufrures, fissures).
- Effectuer des carottages ou des essais non destructifs (scléromètre) si la résistance du béton est mise en doute.
- Archiver toutes les fiches de contrôle et les rapports journaliers de chantier pour la traçabilité.
❓ FAQ : Questions Avancées pour l’Ingénieur Structure
Comment gérer efficacement l’interface entre un modèle architectural Revit et un modèle d’exécution Tekla Structures pour une structure en acier ?
- La clé réside dans un protocole d’échange BIM rigoureux et l’utilisation du format IFC comme vecteur principal, complété par des échanges directs. La pratique standard consiste à utiliser le modèle Revit comme référence pour la géométrie globale (axes, niveaux, volumes).
- Le bureau des études importe ce modèle via IFC dans Tekla Structures.
- La modélisation des éléments structurels (profilés, platines, boulons) est ensuite réalisée nativement dans Tekla, qui excelle dans le niveau de détail (LOD 400) requis pour la fabrication. L’enjeu est la gestion des mises à jour. Une modification architecturale dans Revit doit être communiquée via une nouvelle version IFC. Tekla dispose d’outils de comparaison de modèles pour identifier les changements et les intégrer de manière contrôlée. Pour les allers-retours, l’utilisation de Trimble Connect comme plateforme commune permet de superposer les modèles et de gérer les annotations (BCF – BIM Collaboration Format) pour résoudre les conflits de manière asynchrone. L’automatisation via des scripts, par exemple avec Grasshopper via le connecteur Rhino.Inside.Revit, permet également de créer des workflows personnalisés pour transférer des géométries complexes sans perte de données.
Quel est l’impact du fluage dans le calcul des flèches à long terme (Eurocode 2) et comment les logiciels modernes le modélisent-ils ?
Le fluage est un phénomène rhéologique majeur qui peut multiplier par 2 ou 3 la flèche instantanée d’un élément en béton, impactant directement la conformité à l’État Limite de Service (ELS). Le fluage est la déformation différée du béton sous une charge constante. L’Eurocode 2 le modélise via un coefficient de fluage, φ(t, t₀), qui dépend de l’humidité relative, de l’âge du béton au chargement (t₀), de l’épaisseur de l’élément et de la classe du ciment. Les logiciels de calcul de structure avancés comme Robot ou CYPECAD intègrent ces calculs complexes. Ils permettent de définir des phases de construction, appliquant les charges permanentes à des âges spécifiques du béton. Le logiciel calcule alors la flèche différée en intégrant l’effet du fluage et du retrait. La méthode la plus précise, implémentée dans ces outils, est la méthode de l’âge transformé, qui ajuste le module d’élasticité du béton dans le temps. Une modélisation incorrecte du fluage est une cause fréquente de pathologies (fissuration de cloisons, problèmes de pente), d’où l’importance capitale pour un bureau des études de maîtriser ce paramètre.
Analyse sismique (EC8) : quand un bureau des études doit-il privilégier une analyse non-linéaire (pushover) par rapport à une analyse modale spectrale ?
- L’analyse non-linéaire de type « pushover » est privilégiée pour les structures irrégulières, les bâtiments de grande importance ou lors de l’évaluation de structures existantes, car elle offre une vision plus réaliste du comportement post-élastique. L’analyse modale spectrale, méthode standard de l’Eurocode 8, est une approche linéaire-élastique où la non-linéarité du matériau est approximée par un facteur de comportement global ‘q’.
- Cette méthode est rapide et fiable pour les bâtiments réguliers. Cependant, pour les structures présentant des irrégularités en plan ou en élévation (dissymétrie de masse ou de raideur), la distribution des dommages peut être hétérogène, un phénomène mal capturé par le facteur ‘q’ unique. L’analyse pushover consiste à appliquer un chargement latéral croissant sur le modèle non-linéaire jusqu’à atteindre un déplacement cible ou la ruine. Elle permet d’identifier la séquence de formation des rotules plastiques, les modes de ruine et la capacité réelle de déplacement de la structure. Un bureau des études optera pour cette analyse plus coûteuse en temps de calcul pour justifier d’un niveau de sécurité supérieur ou pour optimiser le renforcement d’un bâtiment existant, en visualisant précisément les points faibles de la structure.
Comment un bureau des études peut-il intégrer l’Analyse de Cycle de Vie (ACV) dans ses choix structurels pour répondre aux exigences de la RE2020 ?
- L’intégration de l’ACV se fait par l’utilisation de logiciels BIM couplés à des bases de données environnementales et par une approche de conception comparative dès les phases amont. La RE2020 impose le calcul de l’indicateur Ic_construction, qui représente l’impact carbone des matériaux sur 50 ans. Pour un bureau des études, cela signifie que le choix entre une structure béton, acier ou bois ne se fait plus uniquement sur des critères mécaniques et économiques. Le processus est le suivant : le modèle BIM (Revit, ArchiCAD) contient les métrés précis de chaque matériau (m³ de béton C25/30, kg d’acier S500, etc.).
- Des plugins spécialisés (comme One Click LCA ou Tally) connectent ce modèle à des bases de données de Fiches de Déclaration Environnementale et Sanitaire (FDES), qui fournissent l’impact carbone par unité de matériau. L’ingénieur peut alors comparer en temps réel l’impact de différentes variantes structurelles : une poutre en béton armé vs une poutre en lamellé-collé, un plancher en dalles alvéolaires vs une dalle pleine. Cette démarche permet d’orienter la conception vers des solutions bas-carbone tout en respectant les contraintes structurelles.
Quelles sont les meilleures pratiques pour modéliser des assemblages en acier complexes (ex: encastrements) dans un logiciel FEM pour obtenir des résultats fiables ?
La meilleure pratique est une approche multi-niveaux : utiliser des modèles simplifiés pour l’analyse globale et des modèles de coques ou solides détaillés pour la vérification locale des assemblages critiques. Modéliser chaque boulon et chaque soudure d’une structure de 1000 tonnes dans un modèle global est informatiquement irréalisable. L’approche professionnelle consiste à : 1. Dans le modèle global (poutres), représenter les assemblages par des conditions aux limites (rotulé, rigide, semi-rigide) dont la raideur est estimée selon l’Eurocode 3. Cela permet d’obtenir les efforts globaux (M, V, N) dans les barres. 2. Pour les assemblages critiques (ex: un nœud de portique), créer un sous-modèle localisé. Dans ce sous-modèle, les poutres et les platines sont modélisées avec des éléments de coque (shell), et les boulons/soudures avec des éléments spécifiques. Les efforts obtenus à l’étape 1 sont appliqués comme chargement sur ce sous-modèle. Cette analyse détaillée par éléments finis permet de visualiser la distribution des contraintes de Von Mises, de vérifier le non-dépassement de la limite d’élasticité et de détecter les concentrations de contraintes. Des logiciels comme IDEA StatiCa sont spécialisés dans cette analyse locale (CBFEM – Component-Based Finite Element Model) et s’intègrent parfaitement avec les logiciels de calcul globaux, constituant une solution de pointe pour tout bureau des études.
