Procès-verbal d’implantation : Introduction & 2026 Strategic Landscape

Le Procès-verbal d’implantation est le document technique et contractuel qui valide la transposition physique des plans d’exécution sur le terrain. En 2026, son rôle est amplifié, passant d’une simple formalité administrative à un pivot de la data-integrity du projet. Il constitue la première matérialisation du jumeau numérique (Digital Twin) sur site, un point de non-retour où le modèle BIM théorique confronte la réalité géospatiale. C’est l’acte fondateur qui fige les coordonnées tridimensionnelles (X, Y, Z) de l’ouvrage, engageant la responsabilité de tous les signataires.

Dans le contexte de la RE2020 Bureaux et Enseignement : Exigences et Seuils 2022-2031 (Update 2026), chaque décision, y compris l’implantation, a un impact carbone. Une implantation erronée génère des reprises coûteuses en matériaux et en énergie, dégradant le bilan ACV (Analyse du Cycle de Vie) du projet. La précision millimétrique exigée par le Procès-verbal d’implantation n’est plus un luxe mais une nécessité pour la performance économique et environnementale. Il garantit que les fondations, et par extension toute la structure, sont positionnées conformément aux études géotechniques et structurelles, évitant des surcoûts et des retards.

L’écosystème 2026, caractérisé par des chantiers connectés et une interopérabilité croissante des plateformes (AutoCAD, Revit, Tekla), transforme ce document. Il n’est plus un simple papier, mais un jalon numérique, horodaté et souvent géolocalisé, intégré dans les plateformes de Suivi de chantier Excel : L’Outil Indispensable (2026). Sa signature déclenche les phases suivantes du projet et constitue une preuve irréfutable en cas de litige.

Procès-verbal d’implantation : Deep Technical Dive & Engineering Principles

Le Procès-verbal d’implantation est la conclusion d’un processus technique rigoureux qui engage les principes de la géodésie, de la topographie et de la résistance des matériaux. Sa validation repose sur une chaîne de confiance numérique et humaine, du bureau d’études à l’exécution sur le terrain.

Le Procès-verbal d’implantation et ses fondements géodésiques

L’implantation matérialise des points définis dans un système de coordonnées. En France métropolitaine, le système légal est le RGF93 (Réseau Géodésique Français 1993), associé à la projection Lambert-93. Le PV doit impérativement mentionner le système de référence utilisé. Une erreur de système peut engendrer des décalages de plusieurs mètres, rendant l’ouvrage non-conforme. L’altimétrie est généralement rattachée au système NGF-IGN69 (Nivellement Général de la France).

Le géomètre-expert, acteur clé, utilise des points de canevas (polygonale) rattachés à ce réseau national pour garantir une précision absolue. Ces points de référence, matérialisés par des repères pérennes, servent de base à toute mesure sur le chantier. La précision de ces points est de l’ordre de quelques millimètres, une exigence pour les structures modernes.

Impact structurel d’une erreur d’implantation

Une erreur d’implantation, même minime, a des conséquences directes sur le comportement structurel de l’ouvrage. La mécanique des structures, régie par les principes de la Résistance des Matériaux (RDM), démontre que l’excentricité des charges est un facteur critique. Le Procès-verbal d’implantation est le garant contre ce risque.

Considérons un poteau en béton armé de 30×30 cm, conçu pour recevoir une charge centrée `N` de 1500 kN (150 tonnes). Le calcul à l’État Limite Ultime (ELU) vérifie que la contrainte de compression `σ` est inférieure à la résistance du béton. La contrainte est calculée par `σ = N / A`, où `A` est l’aire de la section.

`σ = 1,500,000 N / (300 mm 300 mm) = 16.67 MPa`

Si une erreur d’implantation de seulement 2 cm (0.02 m) décale l’axe de la poutre reposant sur ce poteau, une excentricité `e` est introduite. Cette excentricité génère un moment de flexion `M = N e`.

`M = 1500 kN 0.02 m = 30 kNm`

Ce moment de flexion, non prévu dans le design initial pour une charge centrée, induit des contraintes de flexion-compression. La contrainte maximale `σ_max` devient :

`σ_max = N/A + My/I`

Où `I` est le moment d’inertie de la section (`I = bh³/12`) et `y` est la distance de la fibre la plus comprimée à l’axe neutre (`y = h/2`).

`I = (0.3 0.3³) / 12 = 0.000675 m⁴`

`σ_flexion = (30,000 Nm 0.15 m) / 0.000675 m⁴ = 6,666,667 Pa = 6.67 MPa`

La contrainte totale passe à `σ_max = 16.67 + 6.67 = 23.34 MPa`. Cette augmentation de 40% de la contrainte peut dépasser la `résistance caractéristique` du béton (par exemple, un C25/30 a un f_ck de 25 MPa), et après application des coefficients de sécurité, mener à la ruine de l’élément. Le Procès-verbal d’implantation est donc la garantie que `e` tend vers 0.

Workflow Opérationnel pour l’Ingénieur Travaux et le Bureau d’Études

1. Phase Préparatoire (Bureau d’Études – BE) : Le BE Structure fournit les plans d’exécution au format numérique (DWG, IFC) contenant les axes et les points critiques (angles de bâtiments, axes de poteaux, fonds de fouille). Ces plans sont la référence unique. Une bonne pratique est de geler les calques d’implantation pour éviter toute modification accidentelle.

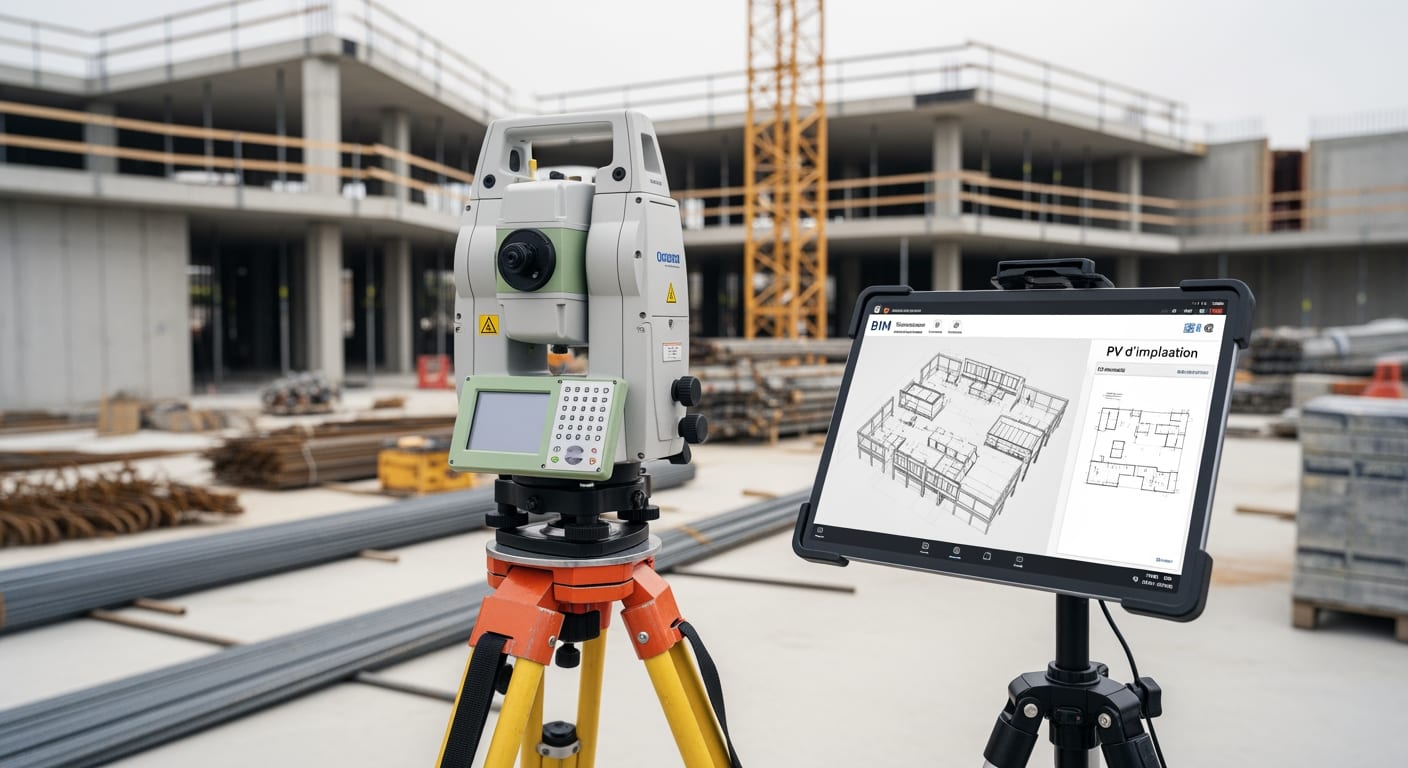

2. Mission du Géomètre-Expert : Le géomètre prépare son intervention en intégrant les plans numériques dans sa station totale ou son récepteur GNSS. Sur site, il matérialise les points par des clous, des piquets ou des marquages à la peinture, en se basant sur son canevas de points préalablement contrôlé.

3. Le Contrôle Contradictoire (Ingénieur Travaux) : C’est l’étape cruciale avant la signature du PV. L’ingénieur travaux, représentant l’entreprise, doit effectuer ses propres contre-mesures. Il ne s’agit pas de refaire tout le travail du géomètre, mais de vérifier par sondage des points critiques :

• Mesure des diagonales des rectangles formés par les axes.
• Vérification des distances entre les axes principaux.
• Contrôle des altitudes par rapport à un point de référence NGF connu.

4. Rédaction et Signature du Procès-verbal d’implantation : Une fois les contrôles effectués et les tolérances (généralement de l’ordre de ±1 à ±2 cm pour le gros œuvre) respectées, le document est rédigé. Il doit contenir :

• L’identification précise du projet et des parties (Maître d’Ouvrage, Maître d’Œuvre, Entreprise, Géomètre).
• La référence exacte des plans utilisés (nom du fichier, indice de révision, date).
• La description des points implantés et des repères utilisés.
• Une déclaration de conformité de l’implantation par rapport aux plans.
• La signature de toutes les parties présentes. La signature du maître d’œuvre et de l’entreprise est indispensable pour valider l’acte.

5. Archivage et Diffusion : Le PV est archivé dans le Dossier des Ouvrages Exécutés (DOE) numérique. Il est diffusé à toutes les parties et déclenche souvent le début des travaux de terrassement ou de fondation, comme formalisé dans un Procès-Verbal de Démarrage de Chantier : Modèle et Enjeux (Guide 2026).

Procès-verbal d’implantation : Innovation & Benchmarking of Key Solutions

L’efficacité et la fiabilité du Procès-verbal d’implantation sont directement liées aux technologies utilisées. En 2026, l’innovation se concentre sur l’automatisation, la connectivité et la sécurisation des données pour minimiser les erreurs humaines et accélérer les processus.

1. Trimble (Stations Totales Robotisées & GNSS)

The 2026 Edge: Trimble, avec ses solutions comme la station totale robotisée SX12 et les récepteurs GNSS R12i, est à la pointe de l’intégration BIM-to-Field. La feuille de route 2026 met l’accent sur l’interopérabilité native avec les formats IFC 4.3, permettant un flux de données sans conversion depuis Tekla Structures ou Revit. L’innovation majeure est l’intégration de l’IA pour la reconnaissance de cibles et la compensation automatique des mouvements, réduisant les erreurs de pointé.

Productivity & ROI: L’utilisation d’une station robotisée permet à un seul opérateur de réaliser l’implantation, divisant par deux le besoin en personnel. Le gain de temps est estimé à 30-50% par rapport à une méthode manuelle. Le ROI est atteint rapidement en évitant une seule erreur d’implantation majeure, dont le coût de reprise peut se chiffrer en dizaines de milliers d’euros.

2. Leica Geosystems (Scanners Laser & Réalité Augmentée)

The 2026 Edge:Leica Geosystems, filiale de Hexagon, pousse l’innovation vers la vérification continue avec ses scanners laser (série RTC360) et sa solution de réalité augmentée (iCON). En 2026, le processus n’est plus un simple pointage initial, mais une comparaison en temps réel du « as-built » avec le modèle BIM. L’opérateur peut visualiser sur une tablette les écarts entre le modèle théorique et la réalité du terrain, directement superposés à l’image caméra. La cybersécurité est renforcée par la plateforme cloud HxGN, qui garantit l’intégrité des données de bout en bout.

Productivity & ROI: Cette approche prévient les erreurs avant qu’elles ne se matérialisent. Elle est particulièrement efficace pour les projets complexes avec de nombreux réseaux (VRD). L’impact sur le ROI se mesure par la réduction drastique des non-conformités et des conflits sur chantier. La documentation exhaustive générée par le scanner sert de base solide pour le PV d’implantation et le DOE.

3. Autodesk Construction Cloud & Covadis

The 2026 Edge: La véritable rupture est logicielle. Des plateformes comme Autodesk Construction Cloud centralisent les données du projet. Le plan d’implantation validé dans AutoCAD Civil 3D est partagé via le cloud, avec un contrôle de version strict. Toute mise à jour est instantanément notifiée aux équipes sur le terrain. La feuille de route 2026 intègre des workflows automatisés où la signature électronique du Procès-verbal d’implantation sur la plateforme déclenche automatiquement la mise à jour du statut de la tâche dans le planning général (Project Management Dashboard Excel : Téléchargement et Guide (2026)).

Productivity & ROI: L’impact ROI est colossal en termes de réduction des litiges. La traçabilité est parfaite : qui a validé quoi, quand, et sur la base de quelle version de plan. Cela élimine les « on-dit » et les erreurs basées sur des plans obsolètes. La collaboration est fluidifiée, réduisant les temps d’attente et les réunions improductives. La sécurité des données est un enjeu majeur, nécessitant des solutions robustes comme celles proposées par des experts en support IT et sécurité pour le secteur de la construction.

Procès-verbal d’implantation : The « 4Génie Civil » Master Comparison Table

Le tableau suivant compare les technologies d’implantation selon des critères de performance et d’impact, dans une perspective 2026.

Procès-verbal d’implantation : Norms, Eurocodes & Safety Protocols

La validité et la portée d’un Procès-verbal d’implantation sont encadrées par un corpus normatif et réglementaire strict. L’ingénieur doit maîtriser ces textes pour sécuriser ses opérations et se prémunir contre les risques juridiques et techniques.

Références Normatives et Réglementaires Clés

• NF P 03-001 : Ce CCAG pour les marchés privés de travaux définit les responsabilités des acteurs. L’article sur l’implantation stipule que l’entrepreneur doit vérifier l’implantation fournie et signaler toute anomalie avant de commencer les travaux. La signature du PV acte cette vérification.
• Eurocode 7 (NF EN 1997) – Calcul géotechnique : Bien qu’il ne traite pas directement de l’implantation, il est intrinsèquement lié. Une implantation correcte assure que les fondations sont construites à l’endroit exact où l’étude de sol G2 a été réalisée et où les calculs de portance sont valides.
• Eurocode 2 (NF EN 1992) & Eurocode 3 (NF EN 1993) : Ces normes de calcul pour les structures en béton et en acier définissent des tolérances d’exécution. Par exemple, l’annexe de l’EC2 spécifie des tolérances pour la position des poteaux. Le PV d’implantation est le premier document qui atteste du respect de ces tolérances géométriques.
• NF EN ISO 17123 : Cette série de normes spécifie les procédures d’essai pour vérifier la conformité des instruments de topographie (stations totales, niveaux). Un équipement non certifié ou dont le certificat d’étalonnage est expiré invalide de facto les mesures et donc le PV.
• Loi n° 46-942 du 7 mai 1946 : Institue l’Ordre des Géomètres-Experts, qui ont le monopole de « fixer les limites des biens fonciers ». Leur intervention garantit la validité juridique de l’implantation par rapport aux limites de propriété.

Stratégie de Mitigation des Risques liés au Procès-verbal d’implantation

Le risque principal est l’erreur d’implantation, avec des conséquences en chaîne : non-conformité structurelle, litiges, retards, surcoûts. Une stratégie de mitigation robuste s’articule autour de trois axes.

1. Contrôle Technique et Humain :

• Redondance des mesures : Ne jamais se fier à une seule mesure. Toujours effectuer des fermetures (polygonales, cheminements) et des contre-mesures (diagonales, distances entre points éloignés).
• Validation croisée : L’ingénieur travaux doit utiliser un décamètre ruban de classe I pour vérifier rapidement les grandes dimensions (ex: 20-30m). L’écart avec la mesure de la station totale doit être cohérent avec la précision attendue.
• Présence des décideurs : La signature du PV ne doit pas être déléguée à un stagiaire. Le conducteur de travaux ou l’ingénieur responsable doit être présent, car sa signature engage la responsabilité de l’entreprise.

2. Maîtrise Technologique et Numérique :

• Gestion des versions de plans : Utiliser une plateforme de gestion documentaire (GED) ou un environnement de données commun (CDE) pour s’assurer que le géomètre et le chantier travaillent sur le dernier indice de plan validé. Le nom du fichier, avec son indice et sa date, doit figurer sur le PV.
• Cybersécurité : Les plans numériques et les données d’implantation sont des actifs critiques. Ils doivent être protégés contre la corruption ou l’altération malveillante. Le recours à des services et conseils en cybersécurité mondiaux spécialisés dans le BTP devient une pratique standard pour les projets d’envergure.

3. Protocoles Contractuels et de Sécurité :

• Protocole d’implantation : Pour les projets complexes, un document spécifique doit détailler la méthodologie, les tolérances, les systèmes de coordonnées et les responsabilités avant même le début des opérations.
• Sécurité physique : Les repères d’implantation (chaises, clous) sont des éléments critiques. Ils doivent être protégés physiquement (ex: par des plots béton) et leur accès doit être contrôlé. La destruction d’un repère peut invalider tout le travail et nécessite une nouvelle intervention coûteuse.

Procès-verbal d’implantation : Site Manager’s Operational Checklist

Voici une liste de contrôle exhaustive pour l’ingénieur ou le chef de chantier lors de la validation d’un Procès-verbal d’implantation.

• Phase de Préparation :
• Recevoir et vérifier la version des plans d’exécution (DWG/IFC) qui serviront de base à l’implantation.
• S’assurer de disposer du rapport du géomètre avec le schéma du canevas de points de référence.
• Vérifier la date de validité du certificat d’étalonnage de l’équipement de topographie qui sera utilisé.
• Le Jour de l’Implantation (Contrôles sur site) :
• Confirmer la présence de tous les représentants requis (Maîtrise d’Œuvre, Géomètre-Expert, Entreprise).
• Identifier physiquement sur le terrain les repères du canevas (bornes, clous) et vérifier leur stabilité.
• Demander au géomètre de viser 2 ou 3 points connus (clocher, angle de bâtiment voisin) pour valider l’orientation de sa station.
• Choisir un échantillon de 5 à 10 points critiques implantés (axes de poteaux, angles de voiles, fonds de semelle).
• Effectuer une contre-mesure de distance entre deux points éloignés implantés à l’aide d’un décamètre de précision ou d’un distancemètre laser.
• Mesurer les deux diagonales d’un carré ou rectangle principal formé par les axes. L’écart doit être inférieur à la tolérance de construction (ex: < 1.5 cm).
• Vérifier l’altitude d’au moins un point implanté par rapport au repère NGF du chantier.
• S’assurer que le marquage au sol est clair, précis et protégé (ex: piquet + bombe de peinture fluorescente).
• Phase de Formalisation (Signature du PV) :
• Relire attentivement le document : les noms, les dates, les références des plans (indice de version inclus) doivent être exacts.
• S’assurer que le système de coordonnées (Lambert-93, RGF93) et le système altimétrique (NGF) sont explicitement mentionnés.
• Faire noter toute réserve ou observation pertinente (ex: « Implantation de l’axe X.12 décalée de +1cm avec accord MOE pour contrainte site »).
• Signer le document et s’assurer d’en obtenir une copie (numérique ou papier) immédiatement.
• Archiver le document signé dans le dossier de suivi de chantier et le transmettre au bureau d’études.

Le respect scrupuleux de cette checklist est la meilleure assurance contre les litiges et les non-conformités techniques découlant d’une erreur de positionnement. C’est la pierre angulaire de la qualité de la construction, validée par le Procès-verbal d’implantation.
