Adoucisseur d’eau vs Osmoseur d’eau : Quelle différence et comment choisir ? 2026

Expertise Hydraulique: Guide complet sur Adoucisseur d’eau, Osmoseur d’eau.

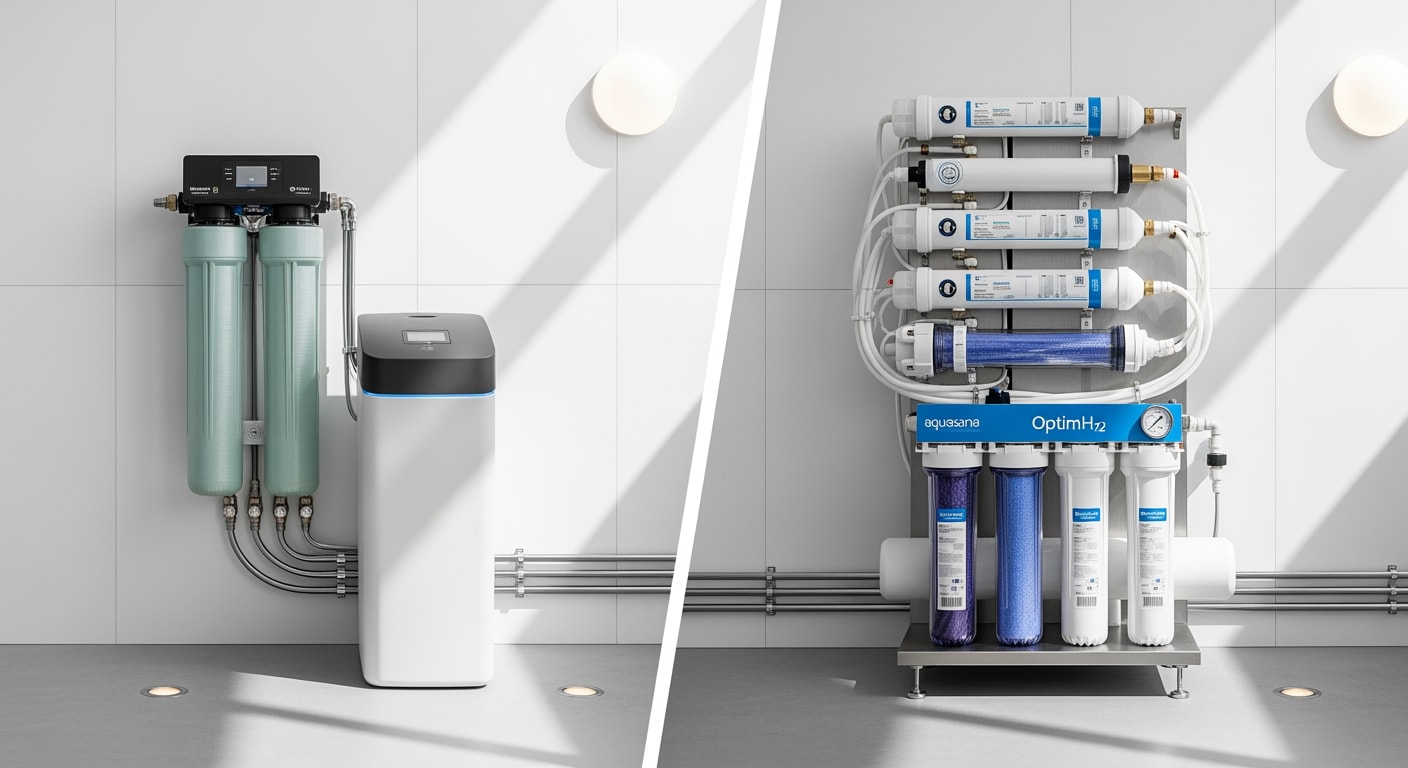

Adoucisseur d’eau, Osmoseur d’eau : Introduction & 2026 Strategic Landscape

Un adoucisseur d’eau est un système de traitement essentiel dans les projets de construction modernes, dont l’importance est amplifiée par les impératifs de durabilité et de performance du bâti. Dans le contexte de 2026, où la réglementation environnementale RE2020 est pleinement intégrée et ses successeurs se profilent, la gestion de la qualité de l’eau n’est plus une option mais une nécessité technique. L’eau dure, chargée en ions calcium (Ca²⁺) et magnésium (Mg²⁺), est un agent dégradant silencieux, responsable de l’entartrage des réseaux hydrauliques, de la réduction drastique de l’efficacité des échangeurs thermiques et de la surconsommation énergétique des installations, allant à l’encontre des objectifs de décarbonation.

L’ingénieur de 2026 doit arbitrer entre deux technologies dominantes : l’adoucissement et l’osmose inverse. Ce choix ne se limite plus à un simple confort d’usage, il s’inscrit dans une analyse de cycle de vie (ACV) complète du bâtiment. La spécification d’un système de traitement d’eau est désormais intégrée dès la phase de conception dans les maquettes numériques (BIM). Le jumeau numérique du bâtiment modélise non seulement les réseaux, mais simule aussi l’impact de la qualité de l’eau sur la maintenance prédictive et la performance énergétique à long terme, justifiant l’investissement initial.

Le choix entre un adoucisseur d’eau et un osmoseur devient alors une décision stratégique, influençant la durabilité des infrastructures, les coûts d’exploitation (OPEX) et l’empreinte carbone globale du projet. Cet arbitrage technique requiert une compréhension fine des principes physiques, des contraintes d’intégration structurelle et des implications normatives que ce guide se propose de détailler pour l’ingénieur, le chef de projet et le gestionnaire de site.

Adoucisseur d’eau, Osmoseur d’eau : Deep Technical Dive & Engineering Principles

L’intégration de systèmes de traitement d’eau à l’échelle d’un bâtiment ou d’un process industriel engage la responsabilité de l’ingénieur structure et du bureau d’études. L’analyse dépasse la simple chimie de l’eau pour inclure des considérations de mécanique des fluides, de résistance des matériaux (RDM) et de charges structurelles.

Le principe et l’ingénierie de l’Adoucisseur d’eau

Un adoucisseur d’eau fonctionne sur le principe de l’échange d’ions. L’eau dure traverse un lit de résines synthétiques chargées en ions sodium (Na⁺). Les ions calcium (Ca²⁺) et magnésium (Mg²⁺), responsables de la dureté, ont une affinité plus forte pour la résine et s’y fixent, libérant en échange les ions sodium dans l’eau. La capacité d’échange de la résine étant finie, une régénération périodique avec une saumure (solution de NaCl) est nécessaire pour recharger les résines en Na⁺.

Analyse Structurelle et Mécanique :

Pour un bureau d’études, le dimensionnement ne s’arrête pas à la chimie. Prenons un adoucisseur industriel duplex avec des bouteilles de 500L de résine. La masse volumique de la résine humide est d’environ 850 kg/m³, et celle de l’eau est de 1000 kg/m³. Le poids total en opération (résine + eau + poids de la cuve en FRP) doit être calculé précisément.

• Poids opérationnel (G) = Poids cuve + (Volume résine × ρ_résine) + (Volume libre × ρ_eau)
• Charge sur la dalle = G / Surface d’appui (en kN/m²)

Cette charge doit être intégrée dans la note de calcul de la descente de charges et vérifiée par rapport à la portance de la dalle, conformément à l’Eurocode 2. On considère cette charge comme une charge d’exploitation (Q) localisée. La cuve, souvent en polymère renforcé de fibres (FRP), est un réservoir sous pression (typiquement 3-6 bar). Sa conception doit respecter un coefficient de sécurité adéquat pour résister à la fatigue due aux cycles de pression et prévenir tout risque de rupture.

Workflow pour le Bureau d’Études :

1. Définition du besoin : Analyser le Titre Hydrotimétrique (TH en °f), le débit de pointe (m³/h) et la consommation journalière (m³/j).

2. Dimensionnement de la résine : Volume (V) = (TH × Vol_jour) / Pouvoir d’échange. Le pouvoir d’échange est typiquement de 5-6 °f.m³/L de résine.

3. Spécification structurelle : Calculer la charge statique et la transmettre à l’ingénieur structure. Prévoir les réservations pour les tuyauteries et l’évacuation des eaux de régénération.

4. Intégration BIM : Modéliser l’équipement avec ses zones de maintenance et ses raccordements dans le logiciel BIM du projet.

L’Osmoseur d’eau : Physique et contraintes mécaniques

L’osmoseur d’eau, ou système d’osmose inverse (RO), utilise un principe physique plus radical. Une haute pression, supérieure à la pression osmotique de la solution, force l’eau à travers une membrane semi-perméable. Cette membrane, avec des pores de l’ordre de 0,0001 micron, laisse passer les molécules d’eau (le perméat) mais retient 95% à 99%+ des sels dissous, particules, bactéries et matières organiques (le concentrât).

Analyse Physique et RDM :

La pression opérationnelle est le paramètre clé. Pour de l’eau de ville, elle est de 10-15 bar (1 à 1.5 MPa). Cette pression génère des contraintes mécaniques significatives dans les corps de membrane (pressure vessels) et les tuyauteries. La contrainte circonférentielle (hoop stress) dans un corps de membrane cylindrique est donnée par : `σ_h = (P × D) / (2 × t)`, où P est la pression, D le diamètre et t l’épaisseur de la paroi.

Le matériau (inox 316L, FRP) doit avoir une limite d’élasticité (fy) bien supérieure à cette contrainte de service, en appliquant les coefficients de sécurité de l’État Limite Ultime (ELU). Le skid d’un osmoseur industriel, supportant la pompe haute pression, les membranes et les préfiltres, est une structure mécano-soudée dont la conception doit être validée selon l’Eurocode 3. Les vibrations de la pompe haute pression imposent également l’étude de la réponse dynamique de la structure support et de la dalle, nécessitant potentiellement des plots anti-vibratiles.

Workflow pour l’Ingénieur Travaux :

1. Préparation : Vérifier la conformité des plans d’exécution avec l’implantation sur site, notamment les points d’ancrage du skid et la résistance de la dalle.

2. Installation : Montage du skid, raccordement des tuyauteries haute et basse pression. Respecter les couples de serrage et les procédures d’alignement pour éviter les contraintes résiduelles.

3. Tests et mise en service : Test de pression de l’ensemble du circuit selon un procès-verbal strict. Rinçage initial des membranes. Calibration des capteurs (pression, débit, conductivité).

4. Documentation : Rédiger le rapport journalier de chantier documentant chaque étape, essentiel pour la traçabilité et la maintenance future.

Adoucisseur d’eau, Osmoseur d’eau : Innovation & Benchmarking of Key Solutions

Le marché 2026 des systèmes de traitement d’eau est dominé par l’efficacité, la connectivité et la durabilité. La sélection d’une solution ne se base plus uniquement sur le coût d’acquisition (CAPEX) mais sur une analyse complète du coût total de possession (TCO).

1. Systèmes de contrôle intelligent et jumeau numérique

Les leaders comme Autodesk avec Revit et des plateformes IoT spécialisées permettent une gestion prédictive. Un adoucisseur d’eau ou un osmoseur n’est plus un équipement isolé. Des capteurs de pression, de débit, de conductivité et de turbidité transmettent des données en temps réel. L’IA analyse ces données pour optimiser les cycles de régénération d’un adoucisseur (basé sur le volume réel consommé et non un timer) ou pour anticiper l’encrassement (fouling) des membranes d’un osmoseur. Cette interopérabilité est cruciale : une alerte de colmatage peut automatiquement générer un ordre de travail dans le système de GMAO du site.

The 2026 Edge : L’intégration au jumeau numérique du bâtiment permet de simuler l’impact d’une défaillance ou d’une maintenance sur l’ensemble des opérations du site. Le ROI est direct : réduction des consommables (sel, produits chimiques), économies d’eau et d’énergie, et surtout, prévention des arrêts de production coûteux dans les applications industrielles.

2. Membranes d’osmose inverse à basse énergie

L’innovation majeure pour l’osmoseur d’eau réside dans les membranes. Les technologies de 2026, s’éloignant des polyamides traditionnels, explorent des matériaux nanostructurés (graphène, nanotubes de carbone) ou bio-inspirés (aquaporines). Ces membranes de nouvelle génération, développées par des acteurs comme DuPont ou Toray, visent à réduire la pression de service requise de 20-30% pour un même taux de rejet.

The 2026 Edge : La réduction de la pression a un impact quadratique sur la consommation énergétique de la pompe haute pression (`P_elec ∝ Q × H`, où H est la pression). Pour un ingénieur, cela signifie une installation électrique de plus faible puissance, un bilan électrique allégé et une empreinte carbone significativement réduite sur la durée de vie de l’installation. Le ROI se calcule en kWh économisés.

3. Régénération optimisée pour l’adoucisseur d’eau

Pour l’adoucisseur d’eau, l’innovation se concentre sur l’efficacité de la régénération. Les systèmes de 2026 généralisent la régénération à contre-courant et le saumurage proportionnel. Contrairement à la méthode co-courant, la saumure est injectée par le bas du lit de résine, là où elle est la moins saturée, optimisant l’échange ionique. Le saumurage proportionnel ajuste la quantité de sel et d’eau utilisée en fonction du taux de saturation réel de la résine, mesuré par un capteur de conductivité.

The 2026 Edge : Ces technologies peuvent réduire la consommation de sel et d’eau de régénération jusqu’à 50% par rapport à un adoucisseur d’eau standard. L’impact est triple : économique (moins de sel à acheter), écologique (moins de chlorures rejetés à l’égout, un enjeu majeur pour les stations d’épuration) et logistique (moins de stockage et de manutention de sacs de sel sur site).

Adoucisseur d’eau, Osmoseur d’eau : The « 4Génie Civil » Master Comparison Table

Adoucisseur d’eau, Osmoseur d’eau : Norms, Eurocodes & Safety Protocols

La mise en œuvre d’un adoucisseur d’eau ou d’un osmoseur sur un chantier ou dans une usine est encadrée par un corpus normatif strict qui engage la responsabilité de l’ingénieur à plusieurs niveaux. La maîtrise de ces textes est non-négociable pour garantir la conformité, la sécurité et la pérennité de l’installation.

Normes relatives à la Qualité de l’Eau et aux Matériaux

• Code de la Santé Publique : Pour les installations produisant de l’Eau Destinée à la Consommation Humaine (EDCH), les articles R. 1321-1 et suivants s’appliquent. Tout matériau en contact avec l’eau (résines, membranes, tuyauteries) doit disposer d’une Attestation de Conformité Sanitaire (ACS).
• NF EN 14743 : Norme spécifique aux adoucisseurs d’eau à l’intérieur des bâtiments. Elle définit les exigences de performance, de sécurité et d’essais.
• Directive Équipements Sous Pression (DESP 2014/68/UE) : Les cuves de l’adoucisseur et surtout les corps de membrane haute pression de l’osmoseur sont classés comme équipements sous pression. Ils doivent porter le marquage CE et être accompagnés d’une déclaration de conformité. Leur suivi en service, incluant des inspections et des requalifications périodiques, est obligatoire.

Intégration Structurelle et Eurocodes

L’ingénieur structure doit impérativement prendre en compte ces équipements dans ses calculs.

• Eurocode 1 (NF EN 1991-1-1) : Définit les charges d’exploitation à considérer. Le poids des équipements en service (eau incluse) est une charge localisée qui doit être spécifiée par le bureau d’études fluides.
• Eurocode 2 (NF EN 1992-1-1) : Utilisé pour le calcul du ferraillage de la dalle en béton armé supportant l’installation. Une attention particulière est portée au poinçonnement de la dalle sous les appuis du skid de l’osmoseur.
• Eurocode 3 (NF EN 1993-1-1) : S’applique à la conception des structures de support en acier (skids, passerelles de maintenance). La vérification des assemblages et la protection contre la corrosion dans un environnement humide sont critiques.

Risk Mitigation Strategy & Protocoles de Sécurité sur Site

Un plan de prévention des risques doit être établi avant toute intervention.

1. Phase de conception : Prévoir des zones de maintenance dégagées, un accès sécurisé aux vannes et capteurs, et un système de rétention sous les zones de stockage de produits chimiques (saumure, antiscalant).

2. Phase d’installation : La manutention des cuves et des skids requiert des engins de levage adaptés (grues mobiles, chariots élévateurs) dont l’utilisation est régie par des procédures strictes. Le plan de levage doit être validé.

3. Phase de mise en service : Le test de pression est une opération à haut risque. La zone doit être balisée, le personnel équipé de protections individuelles (EPI) et la montée en pression doit être progressive et contrôlée, conformément à un protocole écrit.

4. Exploitation : Le personnel doit être formé aux risques chimiques (manipulation de la saumure, des acides/bases de nettoyage) et électriques (pompes haute pression). Les Vérifications Générales Périodiques (VGP), réalisées par un organisme agréé comme Bureau Veritas, sont obligatoires pour les équipements sous pression et les installations de levage.

Adoucisseur d’eau, Osmoseur d’eau : Site Manager’s Operational Checklist

• Vérification de la documentation technique : Présence sur site des fiches techniques, des plans d’exécution validés, de la note de calcul de la structure support et des certificats de conformité (ACS, DESP).
• Contrôle de l’implantation : Validation de la position des équipements par rapport aux plans, en utilisant les repères topographiques du chantier. Vérifier la conformité des réservations et des attentes (eau brute, électricité, évacuation).
• Inspection de la structure support : Contrôle visuel de la planéité et de l’état de surface de la dalle. Vérification de la position et de la conformité des inserts ou des chevilles d’ancrage avant la pose du skid.
• Suivi des raccordements : Point de contrôle critique sur le respect des diamètres, des matériaux (compatibilité chimique) et des couples de serrage pour toutes les brides et raccords.
• Validation des tests de pression : Exiger et archiver le procès-verbal du test d’étanchéité et de résistance à la pression, signé par l’installateur et contresigné par le superviseur du chantier.
• Contrôle des sécurités électriques : Vérification de la mise à la terre de tous les équipements, de la présence et du bon calibrage des disjoncteurs différentiels et magnéto-thermiques.
• Mise en service et réception qualitative : Prélever des échantillons d’eau en amont et en aval du système. Faire analyser la dureté (pour un adoucisseur d’eau) ou la conductivité (pour un osmoseur) pour valider l’atteinte des performances garanties.
• Formation des opérateurs : S’assurer que le personnel de maintenance du client a reçu une formation complète sur le fonctionnement, l’entretien de premier niveau et les procédures d’arrêt d’urgence.
• Remise du Dossier des Ouvrages Exécutés (DOE) : Le DOE doit inclure les plans « tel que construit », les manuels d’opération et de maintenance, et les rapports de mise en service. C’est un point de passage obligé pour la réception des travaux.
