Formation AutoCAD Gratuit 2026 : Maîtrisez le Dessin Technique (Gratuit)
Formation AutoCAD Gratuit : Introduction : Le Paysage Stratégique du Génie Civil en 2026
Aborder une Formation AutoCAD Gratuit en 2026 n’est plus une simple démarche d’acquisition de compétences en Dessin Assisté par Ordinateur (DAO). C’est un investissement stratégique au cœur des mutations de l’ingénierie. Le secteur du BTP fait face à une double injonction : la décarbonation massive et l’intégration systémique du numérique. AutoCAD : Le logiciel de CAO par excellence, dans sa version 2026, se positionne comme le pivot de cette transformation, bien au-delà du simple plan 2D.
La précision millimétrique exigée par les logiciels de calcul de structure pour optimiser la matière (béton, acier) et réduire l’empreinte carbone d’un ouvrage prend sa source dans la qualité du fichier DWG. Un plan d’exécution mal coté ou imprécis entraîne un surdimensionnement, des découpes inutiles sur chantier et une augmentation des déchets. La maîtrise d’AutoCAD devient donc un levier direct de performance environnementale et économique.
Parallèlement, l’émergence des Jumeaux Numériques (Digital Twins) redéfinit la chaîne de valeur. Un modèle AutoCAD, enrichi de données, constitue la première brique d’un écosystème BIM (Building Information Modeling). Il n’est plus un simple document, mais une base de données géométrique qui dialogue avec des outils de planification et suivi de chantier avec Excel: Outil gratuit et des plateformes de gestion de projet complexes. Cette formation est donc la porte d’entrée vers le chantier 4.0.
Formation AutoCAD Gratuit : Plongée Technique : Principes d’Ingénierie et Workflow Opérationnel
La maîtrise d’AutoCAD transcende le dessin pour devenir l’expression graphique des principes fondamentaux du génie civil. Chaque ligne, chaque polyligne, chaque bloc dynamique représente une décision technique ayant des implications directes sur la physique du bâtiment et la logistique du chantier.
De la Résistance des Matériaux (RDM) au Trait Numérique
Un plan de ferraillage, qu’il soit pour une poutre, un poteau ou une feuille de calcul des fondations – Guide technique, est la traduction graphique d’une note de calcul complexe. La précision du dessin est non-négociable. Une erreur de 10 mm dans le positionnement d’un lit d’aciers peut réduire significativement le bras de levier interne et donc le moment résistant de la section. Le logiciel permet de garantir le respect des enrobages minimaux définis par l’Eurocode 2 pour la durabilité, et des espacements pour un bétonnage correct.
La représentation des nuances d’acier (ex: S500B) et de leur limite d’élasticité (fy) via des calques et des annotations standardisées est cruciale. Le dessinateur-projeteur engage sa responsabilité en s’assurant que le plan reflète parfaitement les hypothèses de calcul, incluant le coefficient de sécurité appliqué. Un dessin clair et précis, issu d’une Formation AutoCAD Gratuit de qualité, est la meilleure assurance contre les sinistres structurels. Il facilite la validation par le bureau de contrôle et la création d’une Fiche de Contrôle de Ferraillage : Guide Complet.
Workflow Opérationnel : De la Donnée Brute au Plan d’Exécution (EXE)
Le processus de production d’un plan technique sur AutoCAD 2026 est une séquence logique et rigoureuse, essentielle pour la coordination et l’efficacité.
1. Intégration des Données d’Entrée : Le cycle débute par l’importation des levés topographiques (points XYZ, courbes de niveau) souvent issus de logiciels comme Covadis: Logiciel de conception topographique professionnel. Ces données forment le fond de plan, la référence spatiale (X, Y, Z) de l’ensemble du projet.
2. Utilisation des Références Externes (XREFs) : Les plans d’architecture, les plans de réseaux (VRD), et les plans des autres corps d’état sont liés en tant que XREFs. Cette méthode non-destructive assure que chaque intervenant travaille sur la dernière version des documents de ses partenaires, limitant drastiquement les erreurs de synthèse.
3. Structuration par Calques (Layers) : Une charte graphique rigoureuse est appliquée. Chaque type d’objet (cotation, structure porteuse, cloisons, hachures, texte) est assigné à un calque spécifique. Cette organisation permet de filtrer l’information, de gérer les échelles d’impression et de faciliter la lecture pour les équipes sur site.
4. Modélisation et Cotation : Le dessin des éléments structurels (poteaux, poutres, voiles, dalles) est réalisé avec une précision absolue. Les outils de cotation associative garantissent que les dimensions restent à jour si la géométrie est modifiée. L’utilisation de blocs dynamiques pour les détails répétitifs (ex: appuis de poutres, réservations) accélère la production tout en standardisant la qualité.

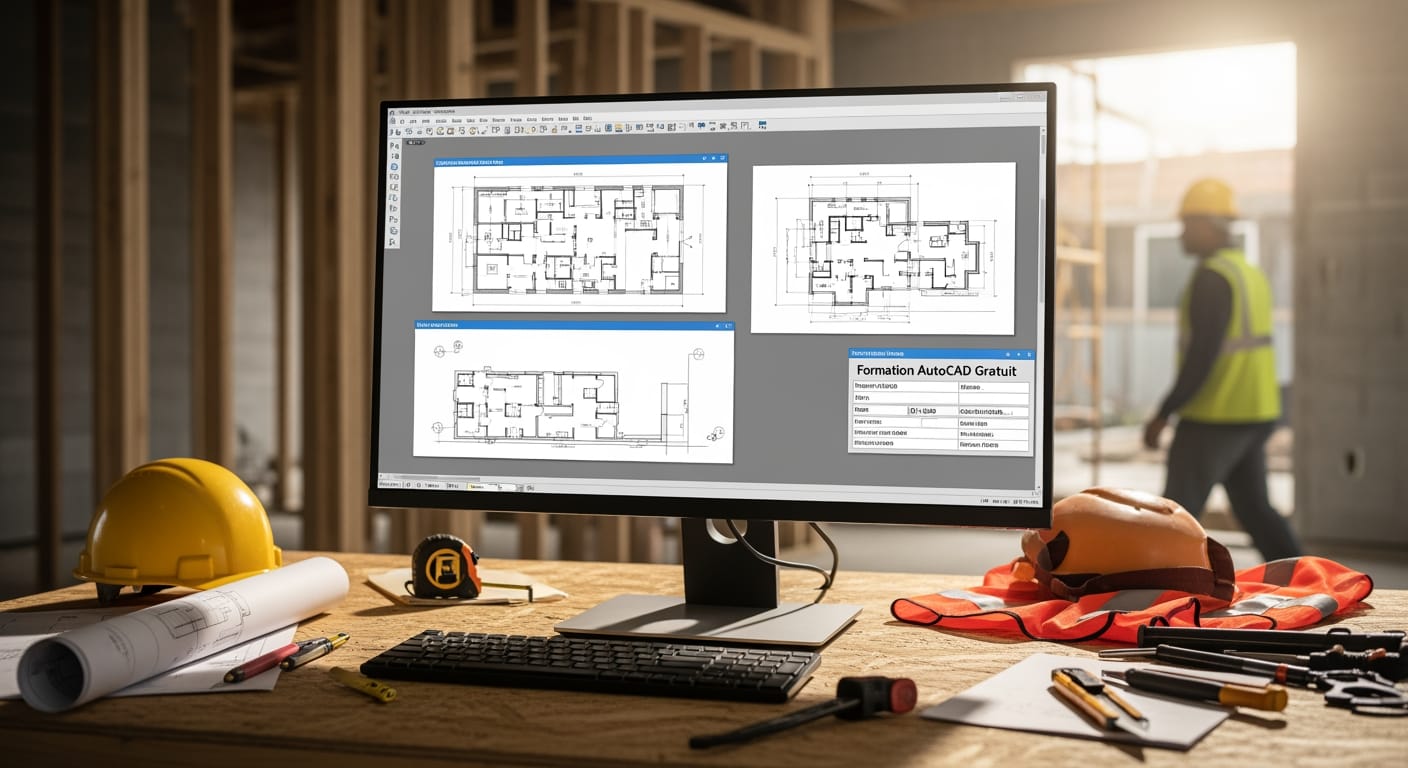

5. Génération des Livrables : La dernière étape consiste à créer les présentations (Layouts) pour l’impression. Le gestionnaire de feuilles (Sheet Set Manager) est un outil puissant pour automatiser la numérotation des plans, la gestion des cartouches et la publication en série de fichiers PDF ou DWFx, assurant une traçabilité parfaite via un Procès-verbal type de compte rendu de réunion.
Formation AutoCAD Gratuit : L’Intégration avec le BIM
Bien qu’AutoCAD soit principalement un outil de CAO, il est un maillon essentiel de la chaîne BIM. Les fichiers DWG sont la base d’échange la plus universelle. Un modèle 3D Revit Architecture : la solution BIM incontournable pour les architectes modernes peut être exporté en DWG pour des détails 2D, et inversement, un fond de plan 2D AutoCAD est souvent la première étape pour modéliser un bâtiment en 3D. Maîtriser l’interopérabilité est donc un avantage compétitif majeur, un sujet clé dans toute Formation AutoCAD Gratuit moderne.
Formation AutoCAD Gratuit : Innovations 2026 : L’Interface entre le Plan Numérique et l’Engin de Chantier
En 2026, la valeur d’un plan AutoCAD ne se mesure plus seulement à sa lisibilité par l’humain, mais aussi par sa capacité à être interprété par la machine. La convergence entre la CAO et les équipements de chantier connectés (IoT) transforme la productivité et la précision sur le terrain. Une formation de pointe doit intégrer cette dimension.
Guidage GPS et Terrassement de Précision
Les géants comme Caterpillar (Engins de chantier et terrassement) et Komatsu (Matériel de construction et minier) équipent leurs pelles hydrauliques et bulldozers de systèmes de guidage 3D. Ces systèmes consomment directement les modèles numériques de terrain (MNT) et les projets linéaires (routes, plateformes) créés sur des logiciels comme AutoCAD Civil 3D. Le plan n’est plus un papier, c’est un fichier `XML` ou `DWG` chargé dans la console de l’opérateur.
L’ingénieur ou le technicien qui maîtrise la création de ces surfaces 3D sur AutoCAD devient le garant de la précision du terrassement. Il définit les pentes, les altitudes de fond de forme et les talus. L’opérateur n’a plus qu’à suivre les indications sur son écran, la machine ajustant automatiquement la position de la lame ou du godet. Le gain est colossal : suppression des piquets d’implantation, réduction des levés de contrôle, optimisation des volumes de déblai et remblai et respect millimétrique du projet.
Optimisation des Plans de Levage et Logistique de Grue
Le positionnement d’une grue à tour Potain (Grues à tour) ou Liebherr (Grues et engins de terrassement) sur un chantier exigu est une opération critique. AutoCAD est l’outil de prédilection pour réaliser le plan de levage (ou « lifting plan »). En superposant l’abaque de charge de la grue sur le plan d’installation, l’ingénieur peut simuler chaque opération de levage. Il vérifie la portée, la capacité résiduelle, les interférences avec les bâtiments voisins et les zones de survol interdites.
La modélisation 3D sur AutoCAD 2026 permet de créer des simulations cinématiques précises, validant les trajectoires des charges les plus critiques. Ce document est essentiel pour la sécurité (prévention des collisions et des surcharges) et pour l’optimisation du planning. Un bon plan de levage peut justifier le choix d’un modèle de grue plus petit ou réduire le nombre de repositionnements d’une grue mobile, générant des économies substantielles. C’est une compétence à haute valeur ajoutée, directement issue d’une Formation AutoCAD Gratuit avancée.
Formation AutoCAD Gratuit : « 4Génie Civil » : Tableau Comparatif des Workflows de Production
Le choix d’une méthodologie de travail sur AutoCAD a un impact direct sur la productivité, la qualité et la rentabilité d’un projet. Voici une comparaison des approches, de la plus basique à la plus intégrée.
| Paramètres Techniques | Unité | Performance Standard (Workflow 2D Basique) | Performance 2026 (Workflow Intégré Civil 3D/BIM) | Impact ROI |
|---|---|---|---|---|
| Temps de modification (plan complexe) | Heures | 8 – 16 | 1 – 3 | Réduction de 75% des coûts de reprise |
| Précision des quantitatifs (Métré) | % Erreur | ± 10-15% | < 2% | Fiabilisation des budgets, réduction des litiges |
| Détection de conflits (Clash Detection) | Manuelle | Faible, tardive | Automatisée, en amont | Économie de 5-10% sur le coût total des travaux |
| Interopérabilité (CAO/Calcul/BIM) | Indice (1-10) | 3 | 9 | Fluidification des échanges, gain de temps global |
| Génération de données pour guidage d’engins | Binaire | Non | Oui | Augmentation de 30% de la productivité en terrassement |
Formation AutoCAD Gratuit : Normes, Eurocodes & Protocoles de Sécurité
Un plan AutoCAD n’est pas une œuvre d’art, c’est un document contractuel et technique qui doit impérativement respecter un corpus normatif strict. Sa conformité engage la responsabilité civile professionnelle de l’ingénieur.
Conformité aux Eurocodes et Normes NF
Chaque détail dessiné doit être conforme aux prescriptions des normes en vigueur. Par exemple, les plans de coffrage et de ferraillage doivent respecter l’Eurocode 2 (NF EN 1992-1-1) pour les structures en béton. Cela inclut les diamètres de cintrage minimaux des aciers, les longueurs d’ancrage et de recouvrement, et les dispositions sismiques selon l’Eurocode 8.
Pour les structures métalliques, c’est l’Eurocode 3 (NF EN 1993-1-1) qui dicte les règles de représentation des assemblages (boulonnés, soudés) et des profils. Les bibliothèques de blocs AutoCAD doivent être mises à jour avec les dernières désignations normalisées. La maîtrise de ces aspects normatifs, abordée dans une Formation AutoCAD Gratuit sérieuse, différencie un dessinateur d’un véritable technicien projeteur.
Stratégie de Mitigation des Risques sur Chantier
Le risque le plus courant lié aux plans est l’utilisation d’une version obsolète. Une stratégie de gestion documentaire robuste, facilitée par AutoCAD, est impérative :
1. Système d’Indiciage Clair : Chaque plan doit porter un indice de révision (A, B, C…) et une date. Toute modification, même mineure, entraîne un nouvel indice. Le cartouche doit clairement indiquer la nature de la modification.
2. Circuit de Validation Numérique (Workflow) : Les outils comme Autodesk Docs ou un simple tableau Excel suivi de chantier gratuit permettent de formaliser le circuit : « En cours de rédaction » -> « Pour validation » -> « Bon Pour Exécution » (BPE). Seuls les plans BPE doivent être diffusés sur le chantier.
3. Diffusion Contrôlée : L’envoi de plans par email est à proscrire. Utiliser une plateforme centralisée (GED) où le chef de chantier et les chefs d’équipe peuvent télécharger la dernière version garantie. Les plans papier sur site doivent être systématiquement estampillés « BPE » avec la date de diffusion.
4. Plans « Tel Que Construit » (As-Built) : En fin de chantier, les plans doivent être mis à jour pour refléter la réalité de la construction. Ces documents sont essentiels pour la maintenance future et constituent le Dossier des Ouvrages Exécutés (DOE). Cette rigueur est la clé pour éviter des erreurs coûteuses et des accidents graves, comme un effondrement dû à un ferraillage non conforme au dernier indice du plan.
Formation AutoCAD Gratuit : Checklist Opérationnelle du Chef de Chantier
Voici les points de contrôle critiques pour une gestion efficace des plans sur site, directement applicables après une Formation AutoCAD Gratuit.
- Avant Démarrage de la Tâche :
- Vérifier que le plan en votre possession est bien le dernier indice « Bon Pour Exécution » (BPE) en consultant la plateforme de gestion documentaire ou le rapport journalier de chantier.
- Contrôler la cohérence entre le plan de structure, le plan d’architecture et les plans des corps d’état techniques (CVC, plomberie, électricité).
- S’assurer que l’échelle du plan imprimé est correcte en mesurant une cote connue.
- Vérifier la présence de toutes les coupes et détails nécessaires à la bonne compréhension de l’ouvrage à réaliser.
- Confirmer l’implantation topographique des axes principaux et des points de référence par rapport au plan.
- Pendant l’Exécution :
- Effectuer des contrôles réguliers de conformité des dimensions réalisées par rapport aux cotes du plan (ex: Fiche de Contrôle Coffrage).
- Reporter immédiatement toute incohérence ou impossibilité technique au bureau d’études via une fiche de non-conformité.
- Ne jamais prendre l’initiative de modifier un détail sans une validation écrite (plan ou croquis modifié et validé).
- S’assurer que les réservations pour les autres corps de métier sont positionnées conformément aux plans de synthèse.
- Après Exécution :
- Reporter sur un jeu de plans « chantier » toutes les modifications mineures effectuées en accord avec le bureau d’études.
- Transmettre ce jeu de plans annotés au dessinateur-projeteur pour l’établissement des plans « Tel Que Construit » (As-Built).
- Archiver tous les plans de la phase exécution avec leur indice pour assurer la traçabilité en cas de litige ou de sinistre.
Cette discipline est le fondement d’un chantier bien géré, où la qualité et la sécurité sont maîtrisées. La compétence acquise via une Formation AutoCAD Gratuit est le point de départ de cette rigueur.
❓ FAQ : Formation AutoCAD Gratuit
Au-delà du dessin 2D, quelles fonctionnalités spécifiques d’AutoCAD 2026 offrent le meilleur retour sur investissement (ROI) pour un bureau d’études structures ?
- En résumé : Les fonctionnalités à plus fort ROI sont celles qui automatisent les tâches répétitives, assurent la cohérence des données et facilitent la collaboration. Au-delà du simple tracé, le trio gagnant est : les Blocs Dynamiques, le Gestionnaire de Feuilles (Sheet Set Manager) et l’Extraction de Données.

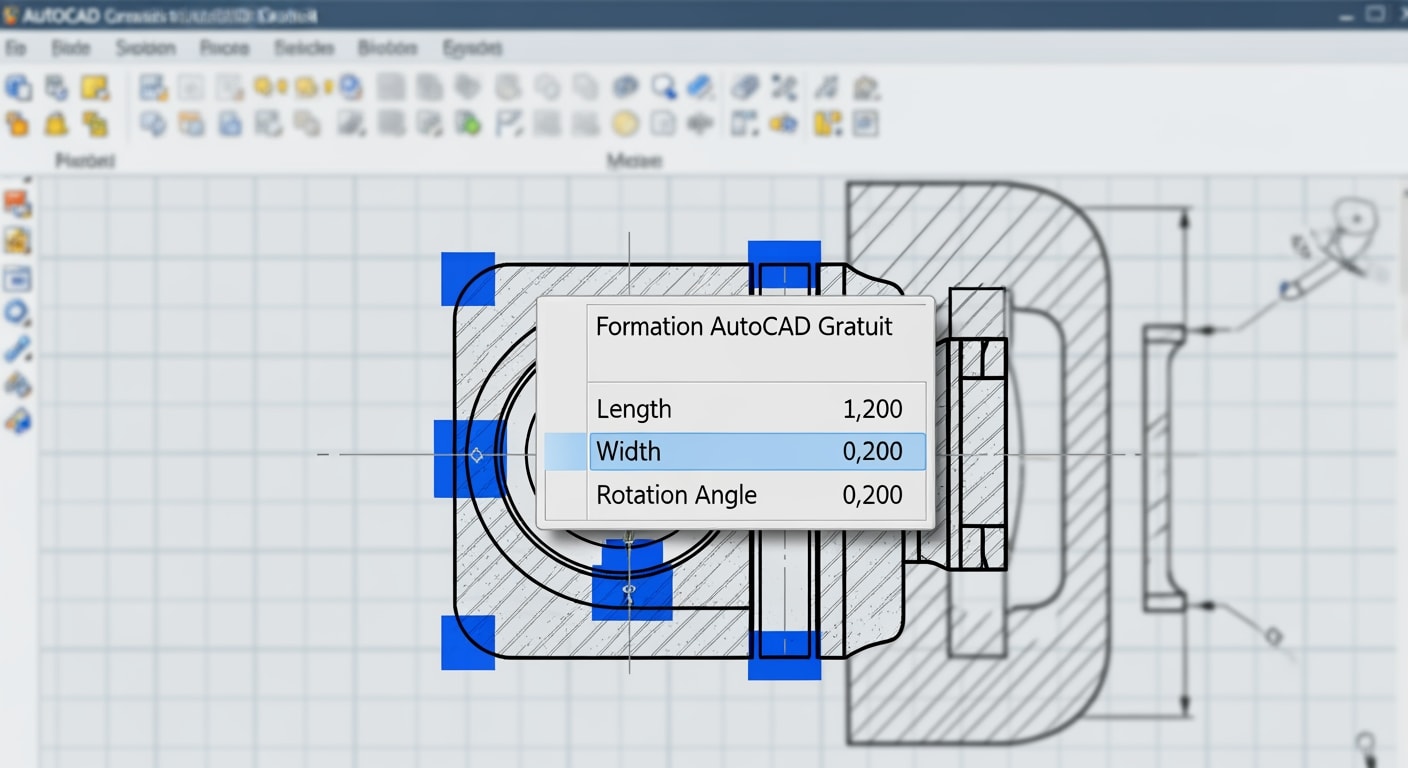

- Les Blocs Dynamiques permettent de créer des composants intelligents (ex: un détail de platine d’ancrage) avec des paramètres modifiables (diamètre des tiges, épaisseur, etc.).
- Un seul bloc remplace des dizaines de blocs statiques, réduisant drastiquement le temps de dessin et le risque d’erreur.
- Le Gestionnaire de Feuilles automatise la gestion de projets complexes : il numérote les plans, met à jour les informations du cartouche sur des centaines de feuilles simultanément et gère les publications.
- C’est un gain de temps administratif colossal.
- Enfin, l’Extraction de Données permet de lier des attributs aux blocs (quantité, référence, poids) et de générer automatiquement des nomenclatures ou des métrés, comme un tableau de métré en BTP, directement dans un tableau AutoCAD ou Excel.
- Cette synergie transforme AutoCAD en un outil de production de données, pas seulement de dessins.
Comment AutoCAD 2026 gère-t-il les nuages de points massifs issus de scans 3D (LiDAR) et quel est l’impact sur les projets de réhabilitation ?
- En résumé : AutoCAD 2026 intègre nativement les nuages de points via son moteur « ReCap », permettant de manipuler des milliards de points pour modéliser l’existant avec une précision inégalée. Pour un projet de réhabilitation, c’est une révolution.
- Auparavant, les relevés de bâtiments existants étaient longs, imprécis et partiels.
- Aujourd’hui, un scan LiDAR capture la géométrie complète d’une structure en quelques heures.
- Dans AutoCAD, ce nuage de points sert de « calque 3D » sur lequel on peut s’accrocher pour redessiner l’existant.
- Le logiciel permet de visualiser, de sectionner le nuage pour analyser des zones spécifiques (ex: planéité d’un plancher, verticalité d’un mur) et d’extraire des géométries.
- L’impact est majeur : on obtient un plan « Tel Que Construit » d’une fiabilité absolue avant même de commencer les études de renforcement ou de modification.
- Cela élimine les mauvaises surprises en phase chantier, fiabilise les métrés et permet de réaliser des études de calcul de structure sur une base saine, optimisant ainsi le coût et le planning du projet.
Quelles sont les meilleures pratiques pour garantir l’intégrité d’un fichier DWG lors des échanges entre AutoCAD, Revit et un logiciel de calcul de structure (ex: Robot, Tekla) ?
- En résumé : La clé réside dans une stratégie de nettoyage, une gestion rigoureuse des coordonnées et l’utilisation de formats d’échange standardisés. L’interopérabilité est un défi majeur.
- La première étape est de nettoyer le fichier DWG avant export ou import à l’aide des commandes `PURGER` (pour supprimer les éléments non utilisés) et `CONTROLE` (pour corriger les erreurs de la base de données du fichier).
- Deuxièmement, il est impératif de travailler avec un Système de Coordonnées Partagées (SCP).
- Tous les modèles (Archi, Structure, MEP) doivent partager le même point d’origine (0,0,0) et la même orientation.
- Dans un flux AutoCAD vs Revit, cela garantit une superposition parfaite.
- Troisièmement, pour l’échange avec un logiciel de calcul de structure gratuit, il faut privilégier l’export du modèle filaire analytique depuis Revit plutôt qu’un simple DWG 3D.
- Ce modèle ne contient que les axes porteurs, qui sont directement interprétables par le logiciel de calcul, évitant une ressaisie fastidieuse et source d’erreurs.
Décrivez le workflow technique pour créer un plan de levage de grue précis dans AutoCAD, en intégrant les contraintes mécaniques et logistiques.
- En résumé : Le processus combine la modélisation 2D/3D de l’environnement, l’intégration des abaques de charge et la simulation cinématique pour valider la sécurité et l’efficacité. D’abord, on modélise l’environnement du chantier en 2D et 3D : emprise du projet, bâtiments avoisinants, réseaux aériens, zones de stockage et voies de circulation.
- On y positionne la grue (ex: Potain MC 125) à son emplacement d’installation.
- Ensuite, on importe l’abaque de charge du constructeur (Potain, Liebherr) sous forme de bloc ou d’image géoréférencée, centré sur l’axe de la grue.
- Ce diagramme représente la capacité de levage en fonction de la portée.
- Pour chaque levage critique (ex: une benne à béton, un élément préfabriqué), on trace un cercle correspondant à la portée nécessaire et on vérifie sur l’abaque que le poids de la charge (majoré des accessoires : élingues, benne…) est inférieur à la capacité.
- La modélisation 3D permet de simuler la trajectoire complète de la flèche et de la charge pour détecter les collisions potentielles (façades, autres grues).
- Enfin, on calcule la pression au sol sous les stabilisateurs et on s’assure qu’elle est admissible par le sol ou la structure support, en se basant sur le rapport de sol géotechnique.
Comment des scripts LISP ou Python peuvent-ils automatiser les contrôles de conformité aux règles de ferraillage de l’Eurocode 2 dans AutoCAD ?
- En résumé : Les scripts peuvent parcourir les objets d’un dessin de ferraillage, extraire leurs propriétés géométriques et les comparer aux valeurs minimales ou maximales prescrites par la norme. C’est une application avancée de l’automatisation pour le contrôle qualité.
- Par exemple, un script LISP peut être programmé pour effectuer les tâches suivantes : 1) Vérifier l’espacement des aciers : le script sélectionne un groupe de lignes représentant des barres, calcule la distance entre chacune et la compare à l’espacement minimal et maximal défini dans l’Eurocode 2 (fonction de la taille du plus gros granulat).
- 2) Contrôler les longueurs d’ancrage : en sélectionnant une barre ancrée dans un poteau, le script peut mesurer sa longueur droite et son retour, puis comparer la longueur totale à la valeur de calcul requise (qui dépend du diamètre de la barre, de la classe de béton et de la nuance d’acier).
- 3) Valider les diamètres de cintrage : le script peut mesurer le rayon des arcs représentant les cadres ou les épingles et vérifier qu’il est supérieur au diamètre de mandrin minimal imposé par la norme pour éviter la fissuration de l’acier.
- En cas de non-conformité, le script peut colorer l’élément en rouge ou générer un rapport d’erreurs.
- Cela ne remplace pas le jugement de l’ingénieur en structure, mais fiabilise et accélère drastiquement le processus de vérification des plans d’exécution.
