AutoCAD Civil 3D : Optimiser la Conception d’Infrastructures VRD et Cubatures (Guide 2026)

AutoCAD Civil 3D s’impose en 2026 comme la plateforme incontournable pour l’ingénierie des infrastructures. Au-delà de la simple CAO, il constitue un écosystème de modélisation dynamique (BIM) dédié aux projets de Voirie et Réseaux Divers (VRD), de terrassement et d’aménagement linéaire. Dans un contexte où la décarbonation du BTP et l’optimisation des ressources sont des impératifs stratégiques, sa maîtrise devient un avantage concurrentiel décisif. La capacité du logiciel à intégrer des données géospatiales, à générer des modèles 3D intelligents et à automatiser les calculs de cubatures répond directement aux exigences de la RE2020 et des futures réglementations environnementales.

L’évolution vers le BIM de niveau 3 et l’intégration des jumeaux numériques (Digital Twins) transforment la gestion du cycle de vie des ouvrages. AutoCAD Civil 3D est au cœur de cette révolution, servant de pont entre la conception numérique et l’exécution sur le terrain via les systèmes de guidage d’engins. Cette synergie permet une réduction drastique des erreurs, une optimisation des mouvements de terres et une diminution de la consommation de carburant. Ce guide technique, destiné aux ingénieurs et chefs de chantier, explore les méthodologies avancées pour exploiter pleinement le potentiel de cet outil, en alignant la performance technique avec les objectifs de rentabilité et de durabilité. Une formation VRD complète est essentielle pour maîtriser ces concepts.

AutoCAD Civil 3D : Principes d’Ingénierie et Workflow Technique sur AutoCAD Civil 3D

La puissance d’AutoCAD Civil 3D réside dans son approche orientée objet et dynamique. Chaque élément (point topographique, surface, axe, profil) est un objet intelligent avec des relations interdépendantes. Une modification sur l’un se propage automatiquement aux autres, garantissant une cohérence de projet absolue et éliminant les reprises manuelles fastidieuses, un avantage clé par rapport à un logiciel de CAO traditionnel.

Étape 1 : Acquisition et Modélisation du Terrain Naturel (MNT)

Le point de départ de tout projet VRD est un levé topographique précis. Les données (points XYZ) issues de stations totales ou de scans Lidar/drone sont importées pour créer une surface TIN (Triangulated Irregular Network). Cette surface n’est pas un simple maillage ; c’est un objet dynamique qui représente la topographie existante. C’est sur cette base que s’appuieront toutes les analyses futures, notamment l’interprétation d’un rapport de sol géotechnique (Mission G2) pour définir les couches de matériaux.

Étape 2 : Conception de l’Axe en Plan et du Profil en Long

L’axe du projet (route, canalisation) est créé avec des outils de géométrie avancés qui respectent les contraintes normatives (rayons de courbure, dévers, raccordements clothoïdes). Le profil en long est ensuite généré automatiquement à partir de l’intersection de l’axe et du MNT. L’ingénieur conçoit alors la ligne rouge (le profil du projet) en optimisant les pentes pour l’écoulement hydraulique ou le confort des usagers, tout en cherchant un équilibre déblais/remblais préliminaire. Cette phase est critique et s’appuie sur des techniques de génie civil éprouvées.

Étape 3 : Création des Profils en Travers Type (Assemblies)

C’est ici que la physique et la science des matériaux entrent en jeu. Le profil en travers type, ou « Assembly », est une coupe transversale de l’ouvrage (chaussée, trottoir, fossé). Chaque couche (enrobé, grave-bitume, GNT, forme) est modélisée avec son épaisseur et ses propriétés. La conception des talus de déblai/remblai doit respecter l’angle de frottement interne du sol (phi), issu des études géotechniques, en appliquant un coefficient de sécurité adéquat pour garantir la stabilité, conformément à l’Eurocode 7. Le Subassembly Composer permet de créer des profils complexes sur mesure, comme un mur de soutènement intégré.

Étape 4 : Génération du Projet 3D (Corridor) et des Réseaux

Le « Corridor » est l’objet 3D final. AutoCAD Civil 3D l’extrude en appliquant le profil en travers type le long de l’axe en plan et du profil en long. Le résultat est un modèle 3D complet et dynamique de l’infrastructure. Parallèlement, les réseaux (assainissement, AEP) sont modélisés. Les canalisations sont positionnées avec des contraintes de pente et de profondeur, et le logiciel détecte automatiquement les conflits (clash detection) entre réseaux ou avec la structure de la route, un gain de temps et de sécurité inestimable sur le chantier. Le logiciel COVADIS est souvent utilisé en complément pour ces tâches.

Étape 5 : Calcul des Cubatures et Production des Plans

La finalité économique de la modélisation est le calcul précis des cubatures. En comparant la surface du projet 3D avec le MNT, AutoCAD Civil 3D génère des rapports de volumes de déblais et remblais extrêmement précis. Ces calculs peuvent être affinés par type de matériau si des surfaces géologiques ont été modélisées. Cette précision permet d’optimiser la réutilisation des matériaux sur site, réduisant les coûts de transport et l’impact carbone. Enfin, le logiciel automatise la production de tous les plans d’exécution : profils en long, profils en travers, plans de masse et de détails, prêts pour le suivi de chantier.

AutoCAD Civil 3D : Innovations 2026 : Du Modèle Numérique au Guidage d’Engins

L’avantage compétitif en 2026 ne réside plus seulement dans la conception, mais dans l’intégration du modèle numérique avec la phase d’exécution. C’est le concept du « Digital-to-Field ». Les modèles de projets linéaires et les surfaces de terrassement créés sur AutoCAD Civil 3D sont directement exportés vers les systèmes de guidage d’engins embarqués sur les équipements de chantier.

Des constructeurs comme Caterpillar (Engins de chantier et terrassement), Volvo CE, et Komatsu intègrent des technologies de positionnement (GPS/GNSS, station totale robotisée) sur leurs niveleuses, bouteurs et pelles hydrauliques. Le modèle 3D du projet s’affiche sur un écran en cabine, et le système contrôle automatiquement l’hydraulique de la lame ou du godet pour respecter les cotes du projet au centimètre près. Cette synergie entre le logiciel Autodesk et les machines de marques comme JCB ou Liebherr (Grues et engins de terrassement) transforme la productivité.

Les bénéfices sont quantifiables : réduction de 80% des besoins en piquetage topographique, élimination quasi totale des reprises pour non-conformité, et surtout, une optimisation des passes d’engins. Un bouteur guidé par GPS atteint le niveau de réglage final plus rapidement, ce qui se traduit par une économie de carburant pouvant atteindre 30% sur les opérations de terrassement. Cette approche s’inscrit parfaitement dans les objectifs de construction durable et de maîtrise des coûts. La concurrence, notamment Bentley Systems avec OpenRoads et Tekla / Trimble avec ses solutions intégrées, pousse également à l’innovation, mais l’écosystème Autodesk reste dominant.

L’intégration de l’IoT sur les engins permet également un retour d’information en temps réel. Les données de progression du chantier (as-built) peuvent être renvoyées vers le modèle Civil 3D, créant une boucle de rétroaction. Le chef de chantier peut ainsi comparer l’avancement réel au planning et ajuster sa stratégie logistique, comme la rotation des camions-bennes, en se basant sur des données fiables. C’est la première étape vers un véritable jumeau numérique opérationnel du chantier.

AutoCAD Civil 3D : Tableau Comparatif des Méthodologies de Conception VRD

Ce tableau met en perspective l’évolution des méthodes de travail et l’impact direct de l’adoption d’AutoCAD Civil 3D sur le retour sur investissement (ROI) d’un projet d’infrastructure.

AutoCAD Civil 3D : Conformité Normative, Eurocodes et Stratégies de Sécurité

La conception d’infrastructures dans AutoCAD Civil 3D n’est pas un simple exercice de dessin, elle est intrinsèquement liée au respect d’un corpus normatif strict. En France, les projets VRD sont régis par des documents techniques qui peuvent être intégrés comme règles de conception dans le logiciel.

Le Guide des Terrassements Routiers (GTR 92) est fondamental. Il classifie les sols (A1, B2, C1, etc.) en fonction de leur nature et de leur état hydrique. Dans Civil 3D, on peut modéliser ces couches géologiques à partir des sondages et automatiser le calcul des volumes par type de matériau, ce qui est crucial pour la planification de la réutilisation ou du traitement (à la chaux, par exemple). De même, la conception des réseaux d’assainissement doit se conformer au Fascicule 70 du CCTG, qui dicte les règles de dimensionnement hydraulique, les matériaux et les conditions de pose. Les outils de réseau de Civil 3D permettent de vérifier les pentes, les vitesses d’écoulement (formule de Manning-Strickler) et les profondeurs de couverture. Pour les aspects structurels des ouvrages (murs de soutènement, ouvrages d’art mineurs), les logiciels de calcul de structure se basent sur l’Eurocode 2 (béton) et l’Eurocode 7 (géotechnique).

D’un point de vue sécurité, la modélisation 3D est un outil de prévention majeur. La stratégie de mitigation des risques commence au bureau d’études. Le PPSPS (Plan Particulier de Sécurité et de Protection de la Santé) est enrichi par les simulations issues du modèle. On peut visualiser et planifier les phases de travaux pour limiter la coactivité, définir des zones de circulation sûres pour les engins et le personnel, et surtout, concevoir des excavations stables. En modélisant les talus selon les recommandations géotechniques ou en intégrant des systèmes de blindage, on prévient les risques d’effondrement. La détection de conflits entre réseaux enterrés existants et le projet évite des accidents graves et des interruptions de service. La conformité est validée par des organismes comme Bureau Veritas (Inspection technique et VGP), et les normes sont établies par l’AFNOR (Normalisation française et internationale).

AutoCAD Civil 3D : Checklist Opérationnelle du Chef de Chantier

Pour garantir la transition fluide du modèle numérique à la réalité du terrain, le chef de chantier doit mettre en place des points de contrôle rigoureux. L’utilisation d’une application Excel pour le suivi de chantier est souvent un bon complément.

• Avant le Démarrage des Travaux :
  • Vérifier la cohérence du levé topographique initial avec la réalité du site. Un contre-levé sur des points clés est recommandé.
  • S’assurer de disposer de la dernière version validée du modèle AutoCAD Civil 3D et des plans associés.
  • Contrôler que les hypothèses géotechniques du modèle correspondent au procès-verbal d’implantation.
  • Organiser une réunion de synthèse avec le bureau d’études pour passer en revue les points complexes du projet 3D.
• Pendant l’Exécution :

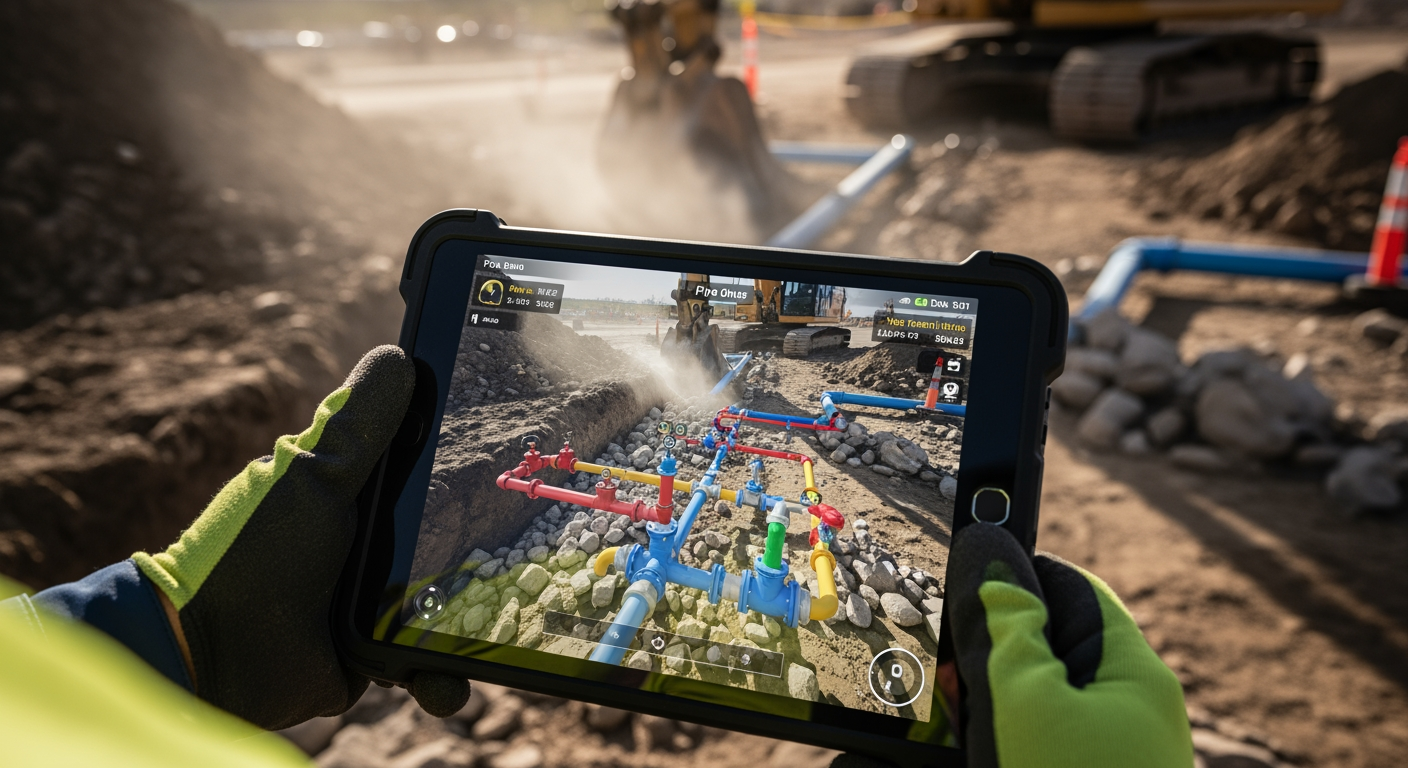

  • Contrôler régulièrement les fonds de forme et les couches de structure avec un GPS de chantier et comparer les points aux cotes du modèle.
  • Utiliser une fiche de contrôle bétonnage pour chaque phase.
  • Suivre l’avancement des cubatures de terrassement via le modèle et le comparer aux quantités théoriques pour anticiper les écarts.
  • Effectuer des contrôles de détection de conflits en temps réel avant chaque nouvelle tranchée pour les réseaux.
  • Documenter chaque point de contrôle dans le rapport journalier de chantier.
• Après l’Exécution :
  • Faire réaliser un levé de récolement (As-Built) de l’ensemble des ouvrages réalisés.
  • Superposer le levé de récolement au modèle de conception dans Civil 3D pour visualiser et quantifier les écarts.
  • Générer le rapport final des cubatures basé sur le récolement pour le décompte général et définitif (DGD).
  • Archiver le modèle final As-Built qui servira de base au Dossier des Ouvrages Exécutés (DOE) et au futur jumeau numérique pour la maintenance.
